V5 батарея шамдары мен қателерін түсіндіру – VEX кітапханасы

V5 аккумуляторындағы жарық диодты индикатор шамдары зарядтау күйі туралы ақпаратты беріп, батареяда ақау бар-жоғын білуге мүмкіндік береді. Индикатор шамдары зарядтау күйін көрсету үшін жасыл болып жанады және батарея заряды сәтсіз аяқталды немесе батарея жұмыс істемейді деп ескерту үшін қызыл болып жанады. Бұл мақала V5 батарея шамдары мен қателерін қалай түсіндіру керектігін көрсетеді.

Зарядтау кезінде батареяның индикатор шамдарын түсіндіріңіз

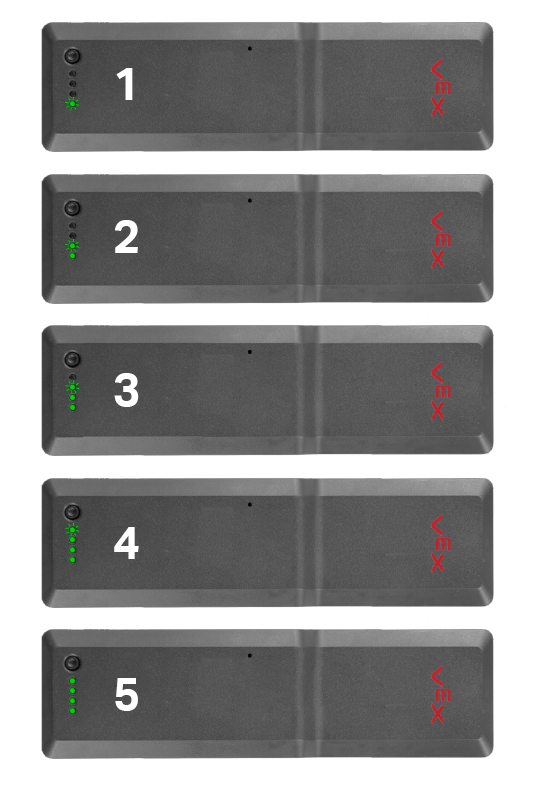

VEX V5 робототехника жүйесі үшін зарядтау кезіндегі батарея индикатор шамдарының түсіндірмесін көрсететін иллюстрация, батарея күйінің ақаулықтарын жою үшін әртүрлі жарық үлгілерін және олардың мәндерін бөлектеу.

Сол жақтағы суретті қараңыз. Жасыл жыпылықтайтын шамдардың әрқайсысының жанында аккумуляторды зарядтау кезеңдерін түсіндіретін сипаттама бар.

ЕСКЕРТПЕ:Зарядтау жүріп жатқанда, жасыл жыпылықтайтын шамдар саны артады. Батарея толығымен зарядталғанда, төрт шамның барлығы қысқа уақытқа жанып, содан кейін сөнеді. Барлық төрт жасыл жарық диодты шамдар зарядтағышқа жалғанған кезде батарея зарядталған кезде бес секунд сайын бір рет жыпылықтайды.

Батарея заряды таусылған кездегі индикатор шамдарын түсіндіріңіз

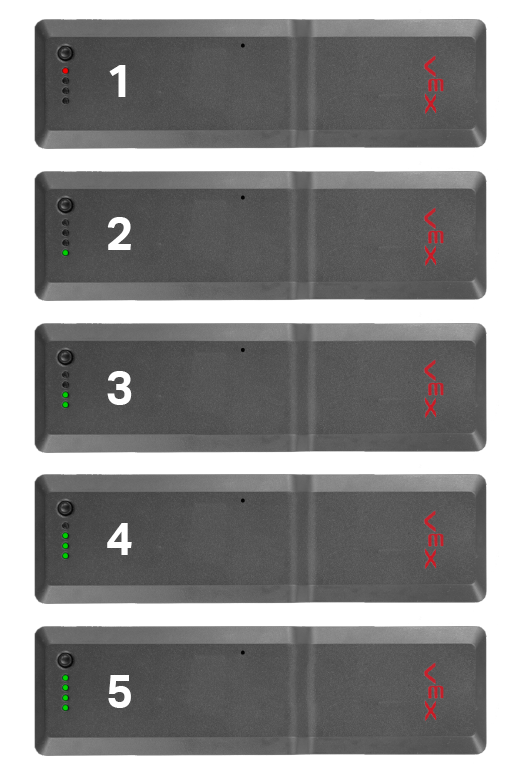

V5 құрылғысы зарядсызданған кездегі батарея индикатор шамдарының түсіндірмесін суреттейтін диаграмма, әртүрлі жарық үлгілерін және ақауларды жою үшін олардың мағыналарын бөлектейді.

Батарея зарядын көру үшін қара дөңгелек батарея көрсеткішінің түймесін басыңыз.

Сол жақтағы суретті қараңыз. Жасыл жыпылықтаған шамдардың әрқайсысының жанында батарея заряды таусылған кездегі зарядтау кезеңдерін түсіндіретін сипаттама бар.

V5 батареясының қателерін қалай түсіндіруге болады

Қызыл жыпылықтайтын жарық диоды төртінші күйде болғанда қатені шешіңіз

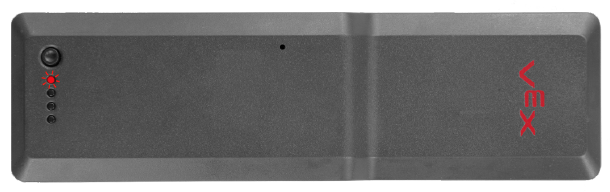

Ақаулықтарды жою нұсқаулығының бөлігі болып табылатын VEX V5 роботындағы төртінші позициядағы қызыл жыпылықтаған ЖШД арқылы көрсетілген қатені шешу қадамдарын бейнелейтін блок-схема.

Қызыл жарық диодты шам секундына бес рет жыпылықтап тұрса, батареяны мүмкіндігінше тез зарядтаңыз. Бұл батарея зарядының өте төмен екенін көрсетеді.

ЕСКЕРТПЕ: Жарық диодты шам жыпылықтап тұрғанда зарядтағыш қосылса, ол ішкі кернеу критикалық деңгейден жоғарылағанша және батарея қайтадан тұрақты болып саналмайынша жыпылықтай береді.

Жыпылықтайтын диодтар үшінші және төртінші позицияларда болғанда қатені түзетіңіз

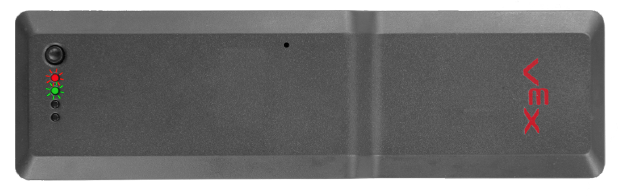

Роботехникада ақауларды жою үшін пайдаланылатын V5 роботында жыпылықтайтын жарық диодтары үшінші және төртінші позицияларда болғанда қатені түзету жолын көрсететін диаграмма.

Жылдам жыпылықтайтын қызыл және жасыл жарық диодыға назар аударыңыз (vexos 1.0.3 немесе одан кейінгі нұсқалар үшін). Бұл асқын кернеу қатесін көрсетеді.

Батареяның алдын ала белгіленген шекті мәннен төмен түсуіне рұқсат етіңіз, сонда қате жойылады.

Қате жойылғанын тексеру үшін батареяны зарядтағышқа қайта қосыңыз.

Жыпылықтап тұрған жарық диодтары нашар ұяшықты көрсеткен кезде қатені мойындаңыз

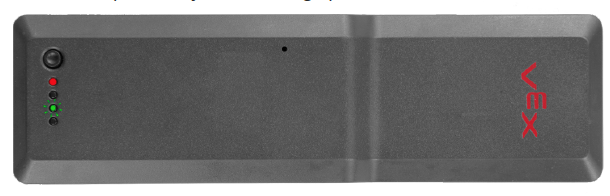

Батареядағы нашар ұяшыққа қатысты ықтимал мәселені көрсететін VEX V5 роботындағы жарық диодтарының жыпылықтауының қате көрсеткішін көрсететін диаграмма.

Батарея жасыл жарық диодтарының кез келгені қысқа жыпылықтайтын (секундына бір рет) қызыл жарық диодты көрсеткенде, ішкі ұяшық ақаулығы анықталғанын және батареяның іс жүзінде біткенін түсініңіз.

ЕСКЕРТПЕ:Бұл жарық диодты үлгісі батареяда кемінде бір нашар ұяшық бар екенін көрсетеді. Батареяны ауыстырған жөн.

Қызыл жыпылықтайтын жарық диоды төртінші күйде болғанда қатені түсініңіз

Ақаулықтарды жою мақсатында пайдаланылатын VEX робототехника құрылғысындағы төртінші позициядағы қызыл жыпылықтайтын жарық диодымен көрсетілген қатені суреттейтін диаграмма.

Баяу жыпылықтайтын қызыл жарық диоды секундына бір рет пайда болса, қатені жою үшін зарядтағышты ажыратыңыз.

Бірінші және төртінші позицияларда жылдам және баяу жыпылықтауды ажыратыңыз

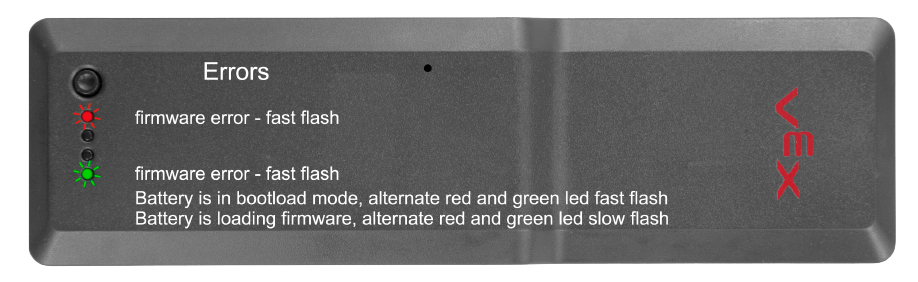

V5 санатындағы ақауларды жоюға қатысты бірінші және төртінші позициялардағы жылдам және баяу жыпылықтаулар арасындағы айырмашылықты бейнелейтін диаграмма.

Егер қызыл және жасыл жарық диоды бірінші және төртінші күйде болса, кезекпен жылдам жыпылықтаса, батареяны жарамды микробағдарламасы бар V5 миына қосыңыз. Бұл батареяның микробағдарламаны жүктеу режимінде екенін көрсетеді.

Барлық жарық диодтары жыпылықтаған кезде қатені шешіңіз

V5 құрылғысында барлық жарық диодтары жыпылықтау мәселесін шешуге арналған ақаулықтарды жою қадамдарын суреттейтін диаграмма, негізгі құрамдас бөліктер мен орындалатын әрекеттерді бөлектейді.

Барлық қызыл және жасыл жарық диодтары өте жылдам жыпылықтап тұрғанын анықтаңыз. Егер бұл орын алса және зарядтағыш қосылған болса, бұл батареяның микробағдарламаны жүктеу режимінде екенін көрсетеді.

Барлық жарық диодтарын өшіру үшін микробағдарламаны жаңартуға рұқсат беру үшін зарядтағышты ажыратыңыз, содан кейін V5 миына қосыңыз.

Жарық диодты шамдар жанбаған кезде қатені шешіңіз

V5 робототехника жүйесіне арналған ақаулықтарды жою нұсқаулығы диагностикаға арналған бақылау тізімі мен көрнекі индикаторлары бар жарық диодтарының жанбау мәселесін шешу қадамдарын көрсетеді.

Батареяны зарядтағышқа қосып, ажырату алдында бір сағат күтіңіз.

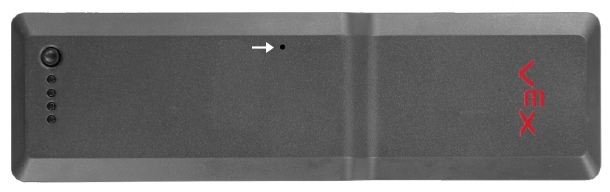

Зарядтау процесі кезінде шамдар қосылмаса немесе батареядағы түйме басылғаннан кейін жанбаса, қыстырғышты немесе ұқсас өлшемді затты пайдаланыңыз және төменде көрсетілген батареядағы қалпына келтіру түймесін басыңыз.

V5 құрылғыларындағы жұмыс істемейтін жарық диодтары мәселесін шешуге арналған ақаулықтарды жою қадамдарын бейнелейтін блок-схема, мәселені тиімді шешу үшін орындалатын негізгі әрекеттерді көрсетеді.

Батареяны зарядтағышқа тағы бір рет қосып, ажырату алдында бір сағат күтіңіз.

Мәселе әлі де болса, батарея ақаулы және VEX қолдау қызметіне support@vex.com мекенжайы бойынша электрондық пошта жіберуіңіз керек.
