VEX AIM кодтау роботының экраны күй көрсеткіштерін ұсынады және әртүрлі мәзір опциялары арқылы шарлауға мүмкіндік беретін белгішелерді пайдаланады. Бұл мақала әртүрлі белгішелер мен белгілердің әрқайсысы нені көрсететіні бойынша сізге роботпен жұмысты бастауға көмектесу үшін нұсқау береді.

Батарея күйі

Жоғарғы оң жақ бұрышта жасыл батарея белгішесі бөлектелген AIM робот экраны.

Жоғарғы оң жақ бұрыштағы Батарея белгішесі робот батареясының ағымдағы күйін көрсетеді.

Әр түрлі батарея деңгейлерін көрсететін батарея белгішесінің үш суреті көрсетіледі. Үстіңгі жағында жасыл толық батарея белгішесі, ортасында сары жартылай толық батарея белгішесі, ал төменгі жағында қызыл аз батарея белгішесі орналасқан.

Батарея деңгейін белгішенің түсі бойынша анықтауға болады:

Жасыл - толық батарея
Сары - жартылай батарея
Қызыл - батарея заряды төмен

Жыпылықтап тұрған батарея белгішесі роботтың қазіргі уақытта зарядталып жатқанын көрсетеді.

Контроллер күйі

Қосылған One Stick контроллерін көрсететін жоғарғы сол жақ бұрышта көрсетілетін контроллер белгішесі бар AIM роботының экраны.

One Stick Controller қазіргі уақытта роботпен байланыстырылған кезде, Controller белгішесі экранның жоғарғы сол жақ бұрышында пайда болады.

Қосылым күйі

Қосылған bluetooth күйін көрсететін жоғарғы сол жақ бұрышта жасыл түсті қатты Bluetooth белгішесі бар AIM роботының экраны.

Bluetooth қосылымының күйі экранның жоғарғы сол жақ бұрышындағы Bluetooth белгішесі арқылы көрсетіледі. Қатты жасыл белгіше белсенді Bluetooth қосылымын көрсетеді.

Алдыңғымен бірдей сурет, бұл жолы роботтың Bluetooth арқылы қосылмағанын көрсететін сұр түсті Bluetooth белгішесі бар.

Жыпылықтап тұрған сұр белгіше роботтың қазіргі уақытта Bluetooth қосылмағанын көрсетеді.

Радио күйі Станция белгішесімен көрсетіледі.

Радио күйі Access Point белгішесімен де көрсетіледі. Қатты белгіше белсенді қосылымды көрсетеді, ал жыпылықтайтын белгіше роботтың қазіргі уақытта қосылмағанын көрсетеді.

Сілтеме күйі

Жоғарғы сол жақ бұрышта сілтеме белгішесі бар AIM роботының экраны байланыстырылған роботты көрсетеді.

Басқа VEX AIM кодтау роботы қазіргі уақытта роботпен байланыстырылған кезде, сілтеме белгішесі экранның жоғарғы сол жақ бұрышында пайда болады.

Ақпарат белгішесі

Экранның ортасының төменгі жағындағы сұр i белгішесі түймесі бөлектелген AIM роботының экраны.

Экранның төменгі жағындағы Ақпарат белгішесін таңдау робот туралы ақпаратты ашады.

Экрандағы робот атауы ретінде AIM1415. батарея 97% және ол AIM 7818-мен байланысты дейді.

Робот туралы ақпарат роботтың атауын, батареяның қызмет ету мерзімін және қазіргі уақытта байланыстырылған роботтың атын қамтиды.

Навигация белгішелері

AIM роботына арналған ақпарат экранда көрсетіледі және ортаңғы төменгі жағында бөлектелген - бұл экраннан шығу үшін не таңдау керектігін көрсететін сұр түймеде артқа қисық көрсеткі.

Ағымдағы экраннан шығу үшін сұр түсті қайтару көрсеткісін пайдаланыңыз.

Негізгі мәзір белгішелері

Ортасында Drive белгішесі бар AIM роботының экраны.

Drive белгішесін таңдау кірістірілген Drive режимін ашады, осылайша сіз роботты байланыстырылған контроллермен басқара аласыз. Drive режимін пайдалану туралы қосымша ақпарат алу үшін осы мақаланы қараңыз.

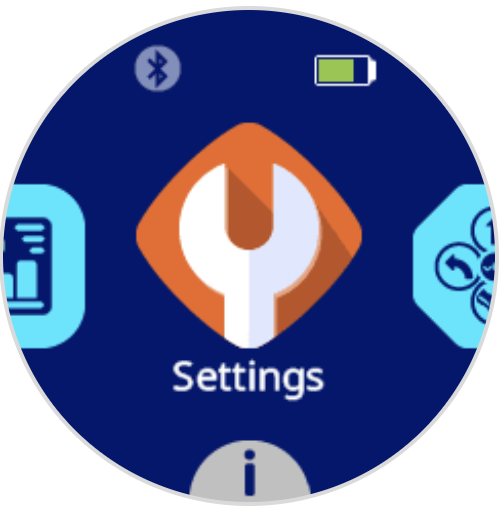

Ортасында Параметрлер белгішесі бар AIM роботының экраны.

Параметрлер белгішесін таңдау роботтың Параметрлер мәзірін ашады. Робот параметрлері туралы білу үшін осы мақаланы қараңыз.

Ортасында Жобалар белгішесі бар AIM роботының экраны.

Жобалар белгішесін таңдау роботта жүктелген жобаға қол жеткізуге мүмкіндік береді. Роботтағы жобаларды пайдалану туралы білу үшін осы мақаланы қараңыз.

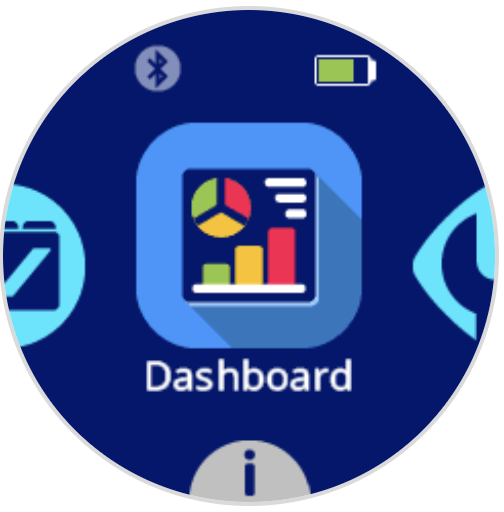

Ортасында бақылау тақтасы белгішесі бар AIM роботының экраны.

Бақылау тақтасы белгішесін таңдау бақылау тақтасын ашады. Бақылау тақтасының мүмкіндіктері туралы көбірек білу үшін осы мақаланы қараңыз.

Ортасында түймелерді кодтау белгішесі бар AIM роботының экраны.

Түймелерді кодтау белгішесін таңдау Түймелерді кодтауды ашады, осылайша роботты робот экранындағы түймелермен кодтай аласыз.
