V5 радиосының жарықдиодты шамдарын түсіну

Роботтың күйін тексеру үшін V5 радиосындағы жарық диодты шамдарды бақылауға болады.

Орнатылған және сымды V5 робот радиосы V5 роботында көрсетілген. Бұл мысалда Радионың жарық диодты шамдары тұрақты қызыл.

Тұрақты қызыл жарық диоды мынаны көрсетеді:

  • V5 миы мен V5 контроллері арасында радио байланысы жоқ.

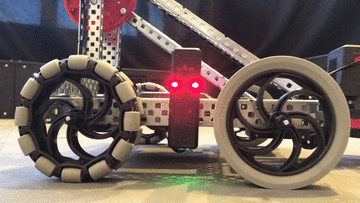

Орнатылған және сымды V5 робот радиосы V5 роботында көрсетілген. Бұл мысалда Радионың жарық диодты шамдары қызыл болып жыпылықтайды.

Жыпылықтап тұрған қызыл жарық диоды мынаны көрсетеді:

  • V5 миы мен V5 контроллері арасындағы белсенді байланыс.
  • V5 контроллері өрісті басқару жүйесіне қосылмаған немесе V5 Brain пайдаланушы бағдарламасын іске қоспайды.

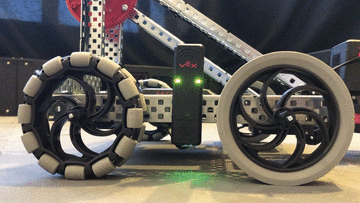

Орнатылған және сымды V5 робот радиосы V5 роботында көрсетілген. Бұл мысалда Радионың жарық диодты шамдары жасыл болып жыпылықтап тұр.

Жыпылықтап тұрған жасыл жарық диоды мынаны көрсетеді:

  • V5 миы мен V5 контроллері арасындағы белсенді байланыс.
  • V5 контроллері өрісті басқару жүйесіне қосылған.
  • V5 Brain пайдаланушы бағдарламасын іске қосуда.
