VEX CTE Workcell құрылғысы өндірістік өнеркәсіптегі жұмыс ұяшықтарының нақты әлемдегі қолданбаларын имитациялауға арналған. Серпентинді конвейер материалдарды жинауға және тасымалдауға арналған ең көп қолданылатын конвейерлік жүйелердің бірі болып табылады. Тапсырмаларды орындаған кезде құрастыру нұсқауларында көрсетілгеннен тыс жеке реттелетін серпентин тізбектерін жинай аласыз.

Төменде келтірілген мысал Серпентинді конвейердің стандартты орналасуына негізделгенін ескеріңіз. Дәл осындай процесті кез келген конфигурациядағы конвейерлерге де қолдануға болады.

Мансап және техникалық білім беруде қолданылатын конвейерлердің әртүрлі түрлерін суреттейтін, олардың құрамдас бөліктері мен функционалдығын көрсететін, білім беру анықтамасы үшін таңбаланған бөліктері бар диаграмма.

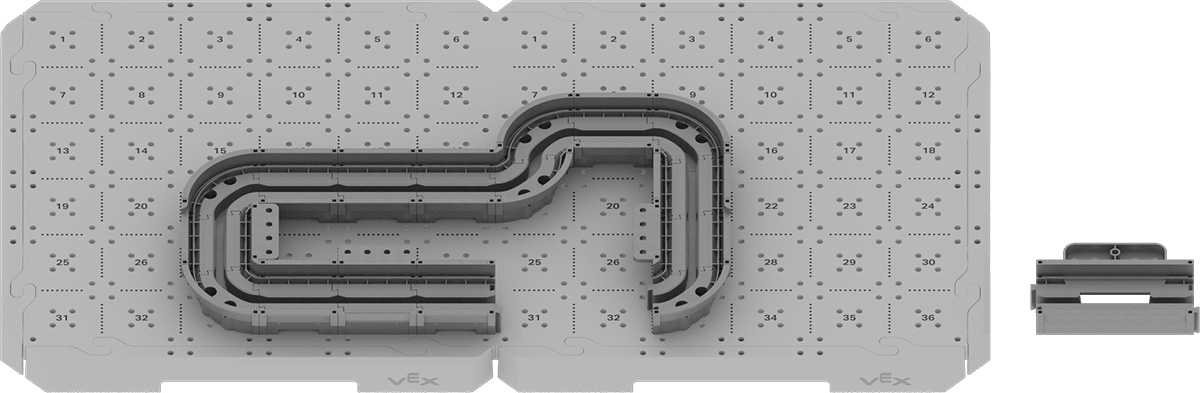

Алдымен, жасағыңыз келетін жолға арналған серпентинді конвейер жол бөліктерін жинаңыз және оны CTE тақтайшасына бекітіңіз. Бұрылыс жолының бөліктері CTE плиткаларына жұлдызды жетек бұрандаларымен және төмен профильді гайкалармен бекітілуі керек екенін ескеріңіз.

Серпентинді конвейер - Drive Track үшін арнаулы серпентинді конвейер жолында бос орын қалдырыңыз. Жолды серпентинді конвейердің қалған бөлігіне бекітпеңіз.

Мансап және техникалық білім беруде қолданылатын конвейерлердің әртүрлі түрлерін суреттейтін диаграмма, олардың дизайны мен материалды өңдеуге арналған функционалдығын көрсетеді.

Серпентинді конвейерді - қажетті қашықтыққа көп немесе аз тізбектер қажет екенін көру үшін жиналған жолға тізбекті орналастырыңыз. Тізбек болуы керек:

Жол бөліктерінің негізіне мықтап орнатыңыз
Drive Track саңылауында бос болмаңыз
Жол бөліктерінің негізіне сәйкес келу үшін созылу қажет емес

Мансап және техникалық білім беруде қолданылатын конвейерлердің әртүрлі түрлерін суреттейтін диаграмма, олардың құрамдас бөліктері мен білім беру мақсаттары үшін функцияларын көрсетеді.

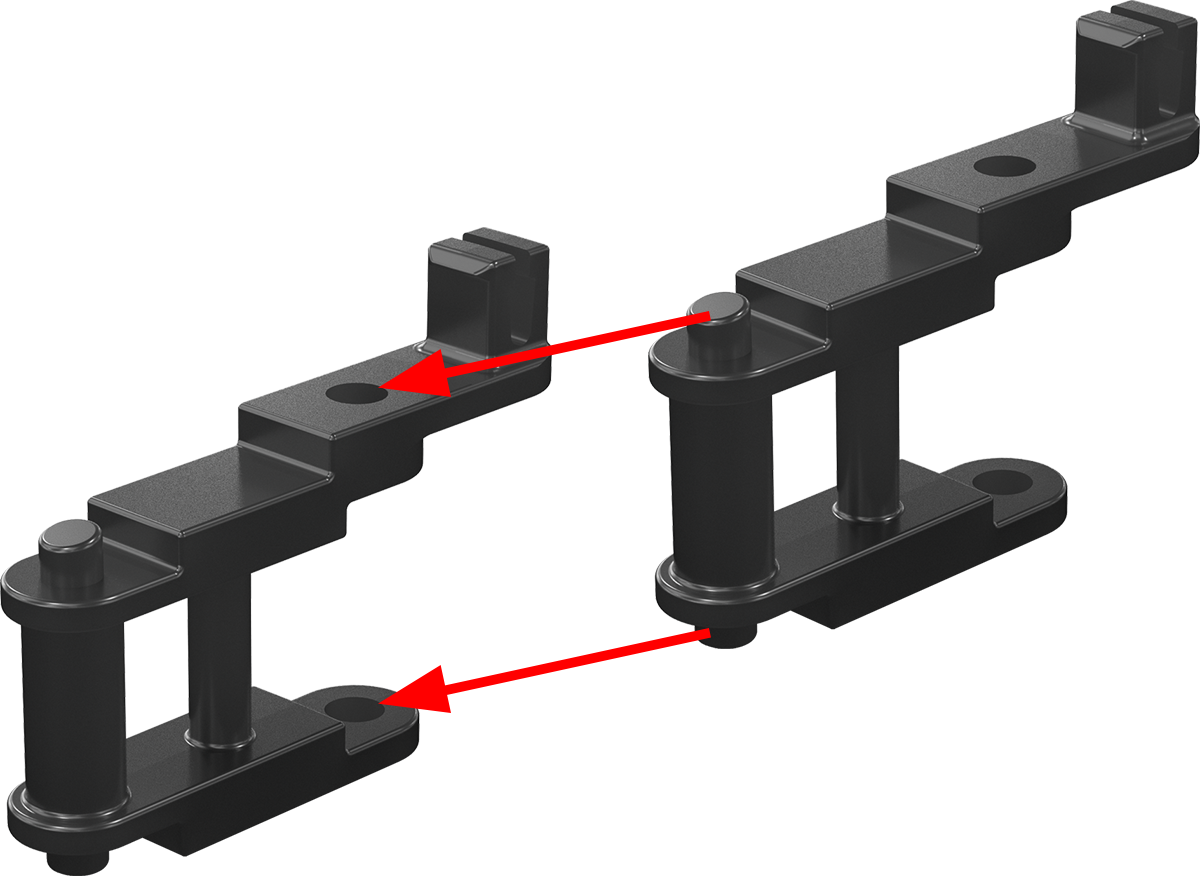

Серпентинді конвейерді ажыратыңыз немесе бекітіңіз - Серпентинді конвейер жолының қажетті ұзындығына жеткенше тізбек бөліктері.

Толық тізбекті жасау үшін серпентинді конвейерді - тізбектің басы мен соңын бекітіңіз.

Мансаптық және техникалық білім берудегі конвейерлердің құрамдас бөліктері мен жұмысын бейнелейтін диаграмма, негізгі бөліктер мен олардың білім беру мақсаттарына арналған функцияларын көрсетеді.

Әрбір серпентинді конвейер - сіз пайдаланып жатқан тізбек үшін сізге Серпентинді конвейер - платформа қажет болады.

Серпентинді конвейерді - платформаларды серпентинді конвейерге - тізбекке бекітіңіз.

Мансап және техникалық білім беруде қолданылатын конвейер жүйесінің диаграммасы, әртүрлі құрамдас бөліктерді және олардың функцияларын, соның ішінде таспаларды, роликтерді және тірек құрылымдарын бейнелейді.

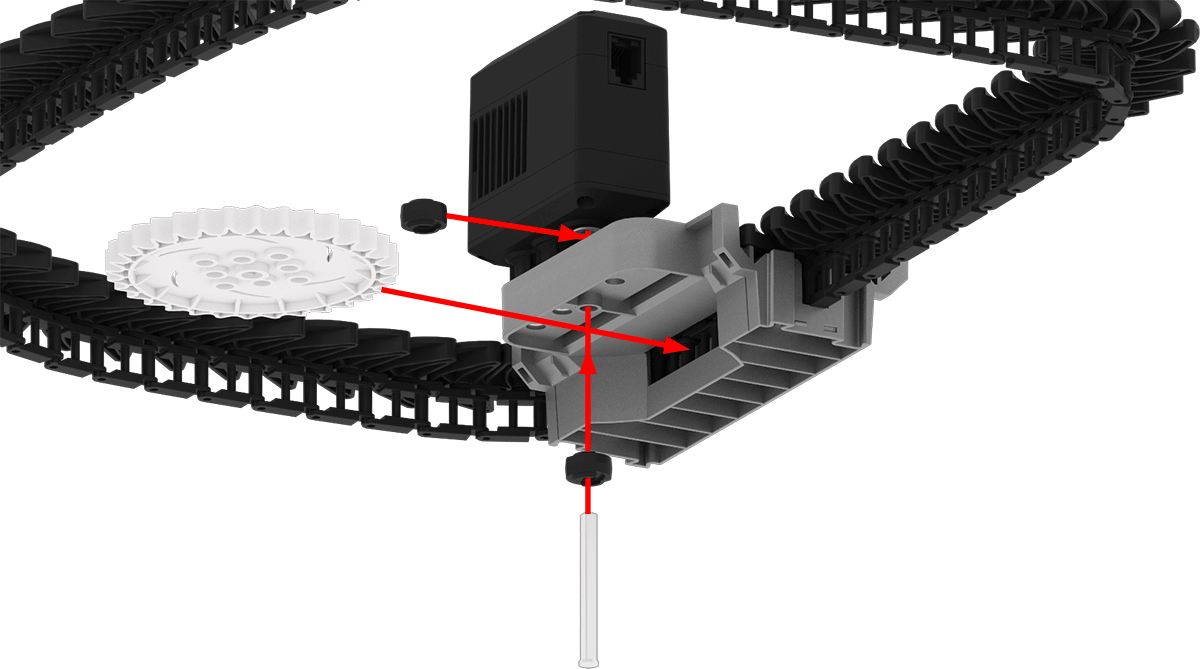

Жиналған серпентинді конвейердің бір бөлігін - тізбекті серпентинді конвейердің ішіне орналастырыңыз - Smart моторға бекітілген жетек жолы.

Мансап және техникалық білімге қатысты әртүрлі компоненттер мен олардың функцияларын бейнелейтін конвейер жүйесінің диаграммасы.

Смарт мотордың астына бір резеңке білік жағасын қойыңыз.

32 тісті тісті серпентинді конвейер - жетек жолының саңылауына қойыңыз.

Бөлшектерді орнында бекіту үшін 3x қақпақшасы бар білікті тісті тісті, оның үстіне басқа резеңке білік жағасымен салыңыз.

Мансап және техникалық білім беруде қолданылатын конвейер жүйесінің құрамдас бөліктерінің диаграммасы, конвейерді орнатудағы әртүрлі бөліктерді және олардың функцияларын суреттейді.

Жиналған серпентинді конвейерді - шынжырды және платформаларды серпентинді конвейермен - жетек жолын жиналған серпентинді конвейер жолының қалған бөлігіне бекітіңіз.

Мансап және техникалық білім беруде қолданылатын конвейер жүйесінің диаграммасы, әртүрлі құрамдас бөліктер мен олардың функцияларын суреттейтін, конвейер жұмысын түсіну үшін маңызды механика мен орналасуды бөлектейтін.

Сіздің арнайы серпентин конвейеріңіз аяқталды!
