Кіріспе
Бұл мақаланың мақсаты 2023-2024 VEX IQ Robotics Competition (VIQRC) ойынымен таныс емес және жаңадан бастағандар үшін пайдалы ақпаратты ұсыну болып табылады. Толық том. Бұл мақаладағы тақырыптар Байтты құру мақсатын және оны өзіңіздікіне айналдырудың келесі қадамдарын қамтиды.
Батыр боттарды VEX инженерлері жарысты ойнау үшін жыл сайын әзірлейді. Hero Bot дизайны ойынға байланысты жылдан жылға өзгеріп отырады, сондықтан VIQRC ойынының толық көлемі үшін Hero бот байтқұрайды.
Есіңізде болсын, Hero Bot соңғы өнім емес, сынау және жақсарту үшін бастапқы нүкте ретінде жасалған. Hero Bot жаңа командалар құрылыстың құнды дағдыларын меңгеруі және маусымның басында бәсекелесу үшін реттей алатын роботы болуы үшін жасалған. Жетілдірілген командалар ойынның динамикасын зерттеу үшін роботты жылдам жинай алу үшін батыр ботты да пайдалана алады.
2023-2024 жылдардағы Hero Bot ешқандай жағдайда түпкілікті өнім емес, Блокты бағалау машинасы. Қайталап айтсақ, батыр бот - бастапқы нүкте. Біз VEX-те барлығының биылғы Байқауда бәсекеге түсуге әділ мүмкіндігі болуы керек деп есептейміз, осылайша Hero Bot дүниеге келді.
Бәсекелестік қорқынышты болып көрінуі мүмкін, әсіресе көп жылдар бойы тәжірибесі мол командалар болған кезде.
Building Byte ойынды қағаз бетінен оқудың орнына, робот дизайнында шын мәнінде не қажет екенін түсінуге болады.
толық көлемді ойын нұсқаулығыноқи отырып, жаңадан келген ойыншы ретінде ережелерге бағынып, ұпай жинау әрекеттерін орындайтын роботты дәл елестету қиын.
Дәл осы себепті Байт тәжірибесіне қарамастан барлығына бір жерден бастауға мүмкіндік беру үшін жасалып, барлығына ұсынылды.
Робот дизайнын бастау
Осылай ойланыңыз; VEX IQ Competition Kits (постергесілтеме) берілген бөліктер мен қосылым үлгілерінің шексіз тіркесімі бар. Бұл мәлімдеме дұрыс болса, математикалық тұрғыдан бәрі мүмкін. Барлық мәселелеріңізге жауап беру үшін дәл осы формуланы табу керек. Осыған байланысты туындайтын сұрақ: «Мен неден бастаймын?»
Бастапқы сызық
Сенсеңіз де, сенбесеңіз де, Байтты құрастырып, ойынды сынап көргеннен кейін, сіз қазірдің өзінде бастадыңыз! Еркін салуды бастағанда, неліктен және дегенді қандай мақсатта еркін салып жатқаныңызды айту керек. Бұл жауаптардың сұрақтары Байтты тестілеу арқылы табылған болуы мүмкін. Құрауға кіріспес бұрын ойын нұсқаулығында табылған ойлау және дизайн шектеулерін құжаттау жиі пайдалы.
- Дизайныңызға қол жеткізгіңіз келетін мақсаттармен диаграмма жасай аласыз.
- Сіз қол жеткізгіңіз келетін мақсаттардың кейбір мысалдарына мыналар жатады:
- Мен дизайн қызыл блоктарды қабылдап, оларға ұпай жинай алатынын қалаймын.
- Мен дизайн блоктарды жабдықтау аймағынан алып тастағанын қалаймын.
- Мен дизайн өте мобильді болғанын қалаймын.
- Сіз қол жеткізгіңіз келетін мақсаттардың кейбір мысалдарына мыналар жатады:
- Сондай-ақ дизайндағы шектеулермен диаграмма жасай аласыз.
- Сізге қарастыруға болатын шектеулердің кейбір мысалдары мыналарды қамтиды:
- Тек 6 IQ Smart моторынан аз немесе оған тең пайдалана алады.
- 11 дюймдік ені x 20 дюймдік ұзындық x 15 дюймдік биіктікке (279 мм x 483 мм x 381 мм) көлемді орналастырыңыз.
- Тек VEX IQ өнім желісінен құрастырылады.
- Сізге қарастыруға болатын шектеулердің кейбір мысалдары мыналарды қамтиды:
Бұл сұрақтарды тек есте сақтау үшін ғана емес, сонымен қатар жолда қалу үшін де қою маңызды. Қосылымдардың шексіз комбинацияларымен сіз бастағаннан кейін неліктен бастағаныңызды дәл есте сақтау қиын болуы мүмкін. Мақсатыңызды және барлық шектеу факторларын тізімдеу сізге бастапқыда қалаған нәрсені жасауға көмектеседі.
Жобалау, жасау және қайталау

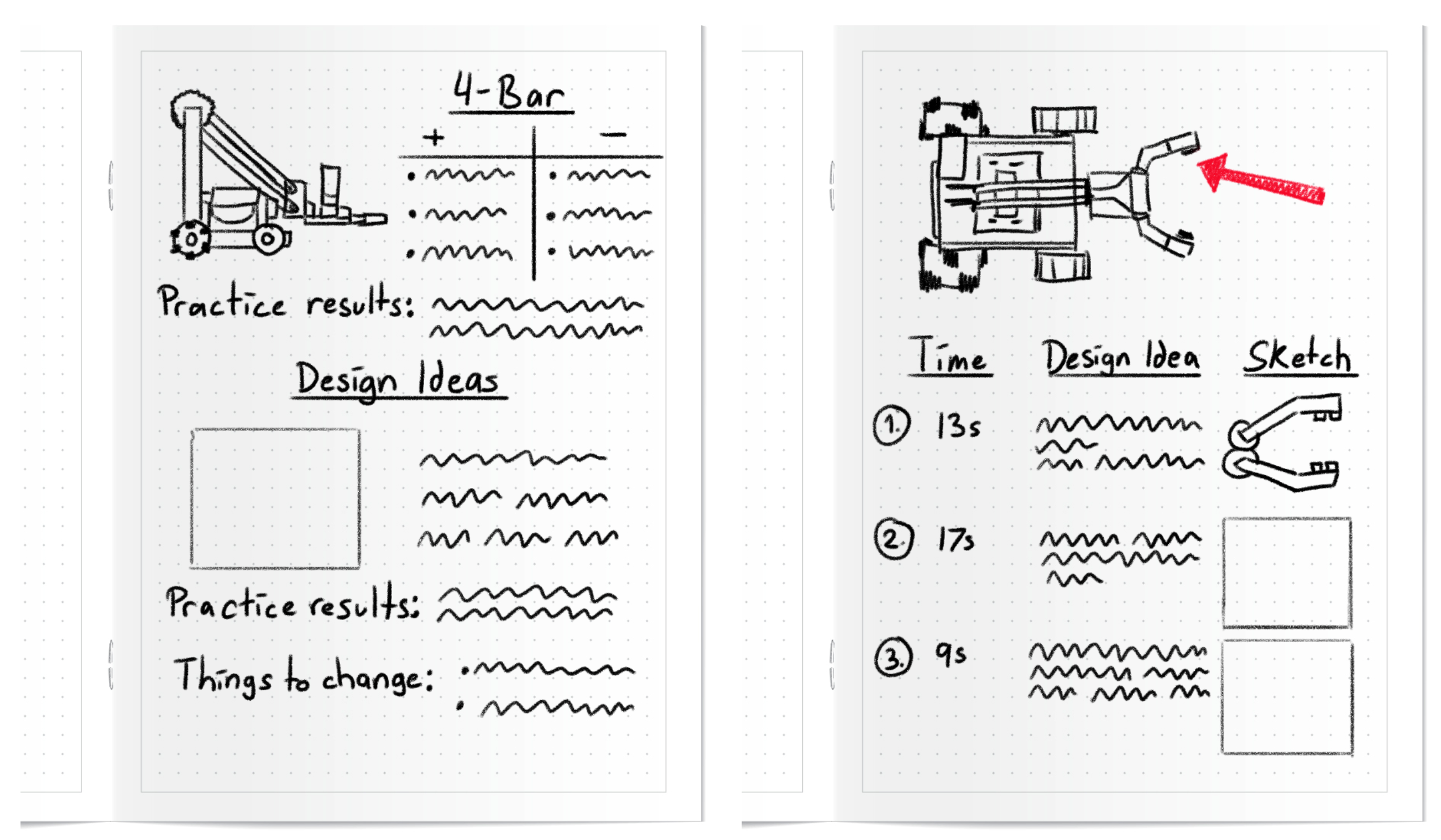

Сіздің мақсатыңыз бен шектеулеріңізді білу шешіміңізді жобалау кезеңін белгілейді. Құрылысты бастамас бұрын жоспар құру маңызды. Құру нұсқаулары құрылыстың өте нақты және егжей-тегжейлі жоспарын ұсынады. Тегін құрылыс кезінде жоспарлар жеңілірек болуы мүмкін, бірақ сіз құруға тырысып жатқан нәрсенің қандай да бір эскизін қамтуы керек. Бұл сіздің идеяңыздың психикалық үлгісін жасауды, оны қағазға көшіруді, содан кейін сызбаңызды жинақтағы нақты бөліктерге сәйкестендіруді білдіреді.
Құрастыру арқылы қол жеткізгіңіз келетін нәрсені және сіз бен осы мақсат арасындағы тікелей факторларды анықтағаннан кейін, бұл теңгерім әрекеті болып табылады. Сіз нақты қол жеткізгіңіз келетін нәрсені жасау үшін шектеулеріңіз бен мақсаттарыңыз арасындағы тамаша теңгерімді табуыңыз керек.
Жаңа нәрселерді сынап көруден қорықпаңыз! Осы ықтимал шешімдермен және құрастырулармен тәжірибе жасағанда, бір нақты жолды ұстанбау маңызды. Жинақтағы бөліктердің шексіз дерлік комбинациясы арқылы сіздің мәселеңізге бірден көп көзқарас бар! Ол сіздің мақсатыңызға жететініне және әлі де шектеулеріңізге сәйкес келетініне көз жеткізу үшін құрастыруды сынап, қайталаңыз. Тегін құрылыс процесі өте қызық, өйткені ол сізді жүргізуші орнына орналастырады! Ақырында, бұл жарыс болғанымен, бұл достық жарыс.
VEX Forum және VEX Professional Development Plus (PD+)кіріңіз, онда басқа командалардың құрастыруларынан көптеген тамаша ресурстар бар! Шабыт алыңыз, сұрақтар қойыңыз немесе VEX қызметкерлері, VEX тәлімгерлері немесе VEX энтузиастары жауап берген сұрақтардың шешімдерін қараңыз!
