V5RC астам өрістің орналасуын түсіну

VEXcode VR жүйесіндегі VRC Over Under Playground ішіндегі өрістің өлшемдері мен параметрлері 2023-2024 VRC Over Under Competition ойынындағы жеке дағдыларды сәйкестендіру өрісімен бірдей. Бұл ақпарат VEXcode VR үшін VRC Over Under жобаларын жасау кезінде пайдалы болуы мүмкін.

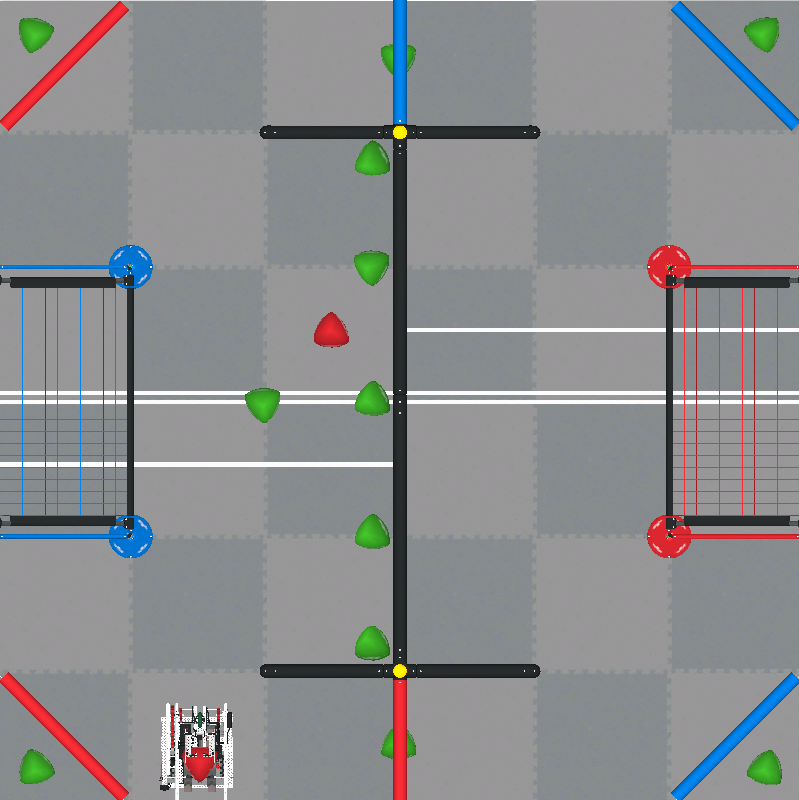

VEXcode VR бағдарламалау және робототехника жарыстарына қатысты кедергілер мен аймақтардың орналасуын көрсететін 2023-2024 маусымына арналған VRC Over Under ойын алаңының орналасуын бейнелейтін диаграмма.


Өріс өлшемдері

VEXcode VR жүйесінде 2023-2024 маусымына арналған VRC Over Under ойын алаңының орналасуын бейнелейтін диаграмма, робототехника жарыстары үшін белгіленген аймақтар, кедергілер және ұпай жинау аймақтары бар.

Өрістегі әрбір тақтайшаның өлшемі 600 мм x 600 мм (~24 дюйм x 24 дюйм).

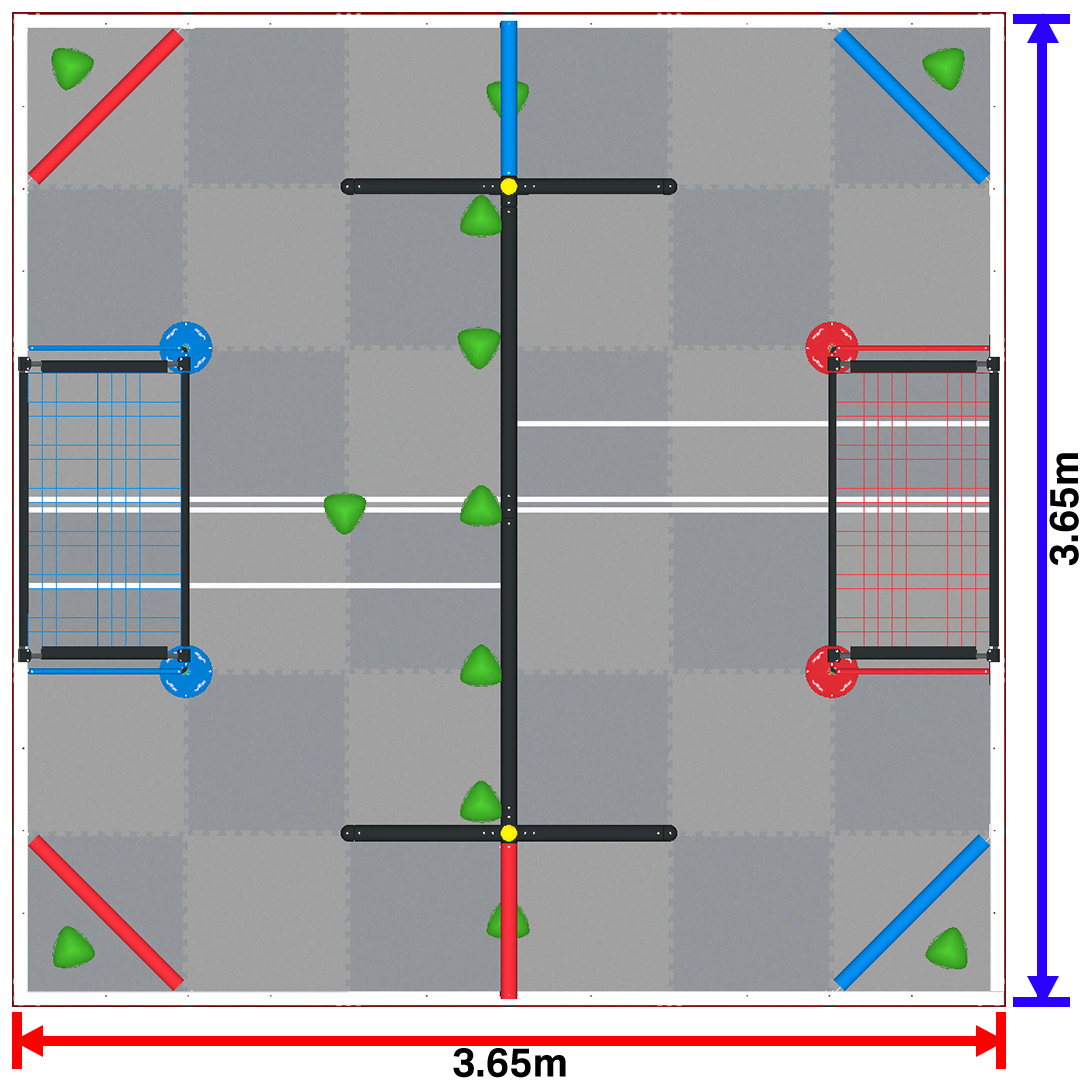

2023-2024 маусымына арналған VRC Over Under ойын өрісінің орналасуын бейнелейтін диаграмма, VEXcode VR бағдарламалау қиындықтарына арналған кедергілер мен аймақтардың орналасуын көрсетеді.

Өріс алты толық плиткадан тұрады. Жалпы алғанда, бұл суреттегі көк сызықпен көрсетілгендей, өрістің ұзындығы 3,65 м (~12 фут).

Өріс ені алты толық плиткадан тұрады. Жалпы алғанда, бұл суреттегі қызыл сызықпен көрсетілгендей, өрістің ені 3,65 м (~12 фут).


Өлшем жазбалары

2023-2024 маусымына арналған VRC Over Under шақыруын суреттейтін диаграмма, VEXcode VR жүйесінде кодтау тұжырымдамаларын үйренетін пайдаланушыларға қатысты орналасу мен жарысқа қатысатын негізгі компоненттерді көрсетеді.

Әрбір толық плитка өлшемі тақтайшаның шетінен басталып, аяқталады.

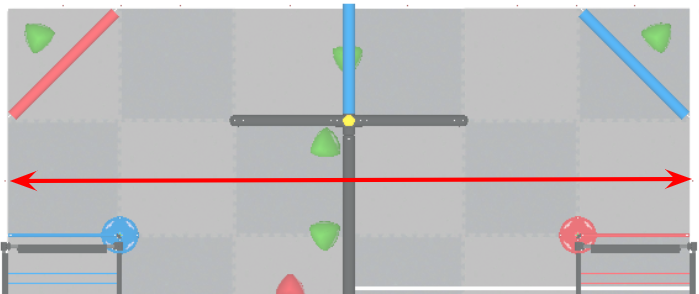

2023-2024 маусымына арналған VRC Over Under ойын өрісінің орналасуын бейнелейтін диаграмма, VEXcode VR бағдарламалау қиындықтарына арналған кедергілер мен аймақтардың орналасуын көрсетеді.

Өрістің жалпы өлшемдері Өріс периметрінің ішкі жиегінен басталады және аяқталады.
