Кіріспе

Бұл мақала VEX V5 Workcell құрылғысын жаңадан бастағандарға арналған және құрылысқа, дәлірек айтқанда, металдан құрылысқа жаңа болуы мүмкін. Бұл мақаланың мақсаты құрылысты бастау үшін Workcell жинағында берілген құралдармен таныстыру. Workcell екі негізгі құралды пайдаланады; Open End кілті және T15/T8 Star Drive Key немесе T15/T8 Star бұрағыш. Төмендегі бейнені, сондай-ақ осы құралдар мен олардың қолданылуы туралы көбірек білу үшін осы мақаланың қалған бөлігіндегі ақпаратты қараңыз.

V5 Workcell құралын пайдаланады

Ашық кілт

Мансап және техникалық білім беру үшін V5 жұмыс ұяшығын орнатуды суреттейтін диаграмма, құрамдас бөліктерді және олардың оңтайлы функционалдылық үшін орналасуын көрсетеді.

Ашық кілттің мақсаты - бұранда бекітіліп жатқанда гайканы немесе тіреуді орнында ұстау. Гайканы немесе тіреуішті кілтпен орнында ұстау арқылы бұл бұранданы құрылымға сенімді түрде бекітуге мүмкіндік береді.

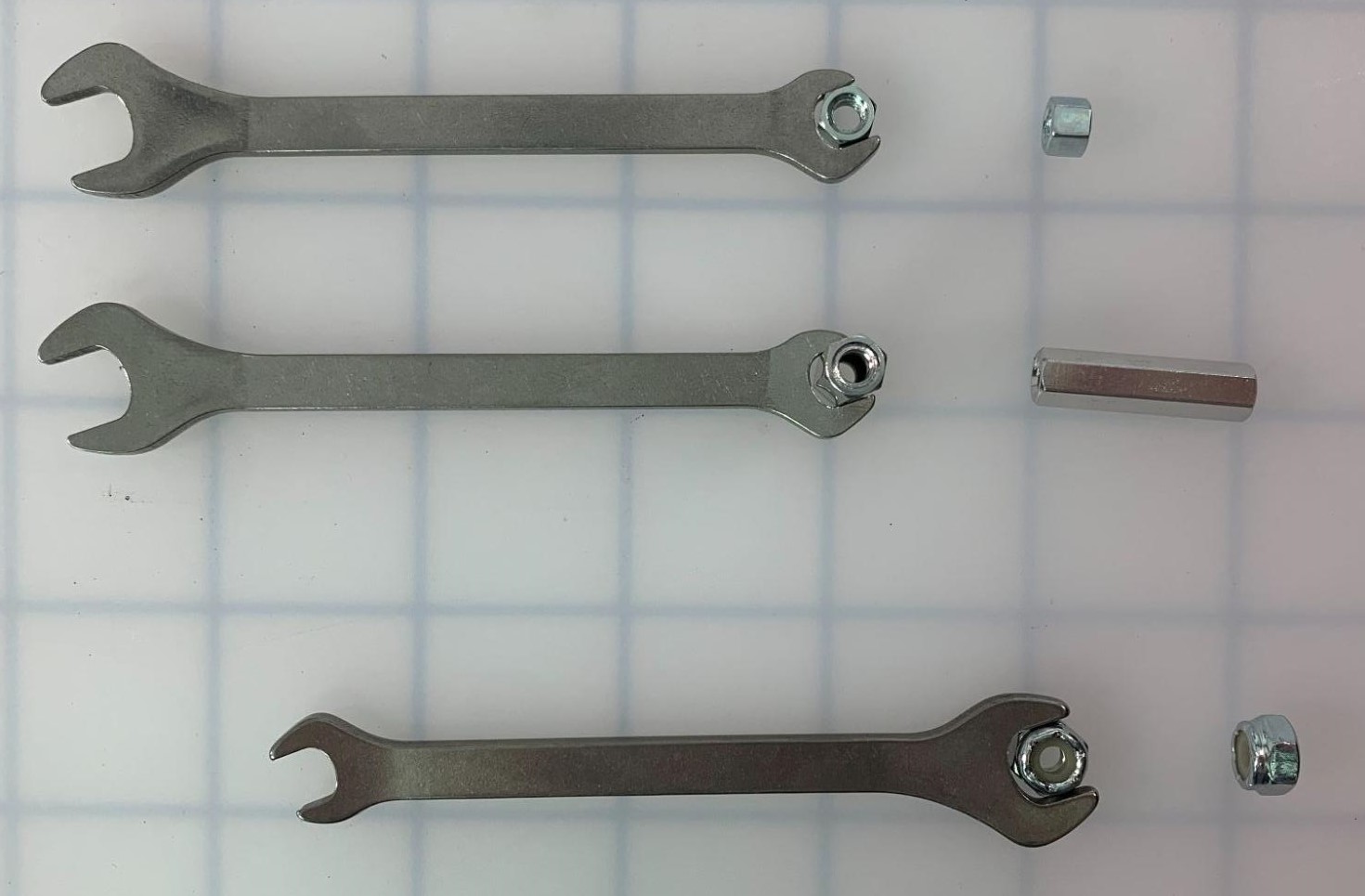

CTE (Мансап және техникалық білім) үшін V5 Workcell орнатуын суреттейтін диаграмма, оңтайлы функционалдылық үшін құрамдастардың орналасуы мен қосылымдарын көрсетеді.

V5 Workcell көмегімен кілттің кіші ұшы мыналарды ұстау үшін пайдаланылады:

№8-32 Тоқтаулар
- Тоқтаудың ұзақтығы маңызды емес.

Кілттің үлкен ұшын ұстау үшін қолданылады:

№8-32 Найлокты гайкалар

T15 Star Drive Key / T15 Star бұрағыш

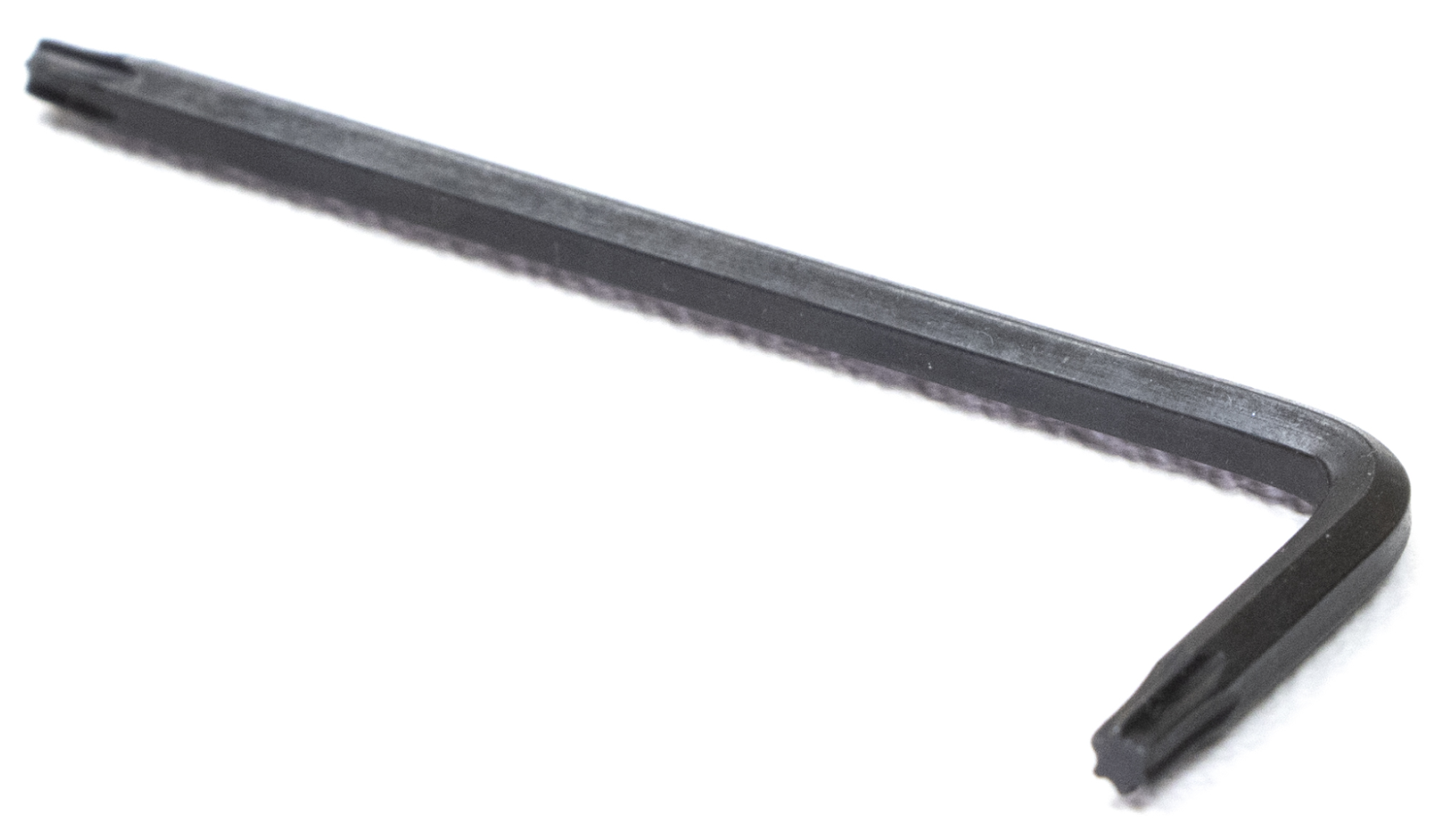

Мансап және техникалық білім беру үшін V5 жұмыс ұяшығын орнатуды суреттейтін диаграмма, жұмыс істеу үшін қажетті құрамдас бөліктер мен қосылымдардың орналасуын көрсетеді.

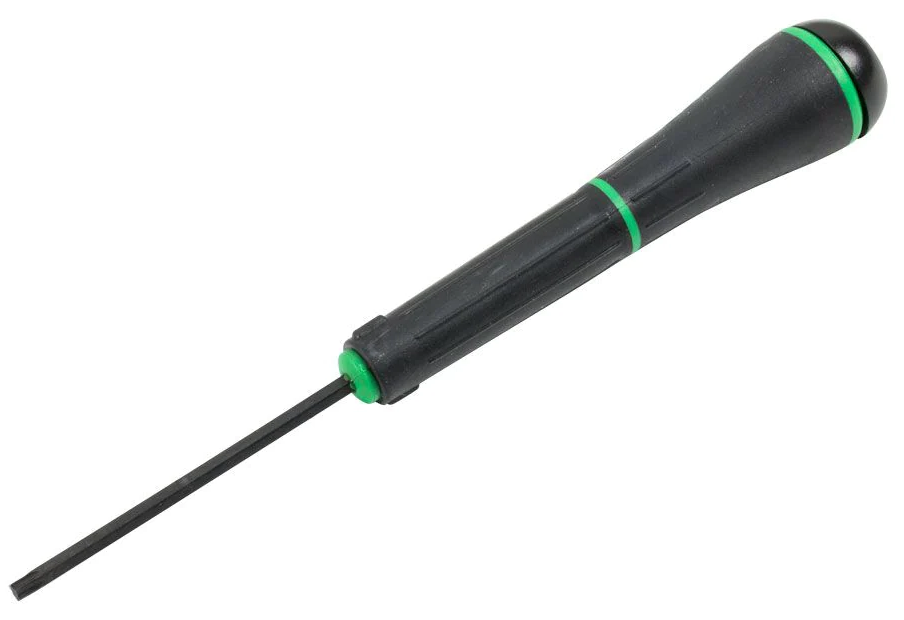

Оңтайлы функционалдылық үшін қажетті құрамдас бөліктер мен қосылымдардың орналасуын көрсететін CTE (Мансап және техникалық білім) үшін V5 Workcell орнатуын суреттейтін диаграмма.

T15 жұлдызды жетек кілтінің (бірінші суретте), сондай-ақ T15 жұлдызды бұрағышының (екінші суретте) мақсаты барлық №8-32 жұлдызды жетек бұрандаларын басқару болып табылады. Бұл басып шығарылған №8-32 жұлдызды жетек бұрандасын басқаратын кілттің ерекше жұлдызша жетек пішінін пайдалану арқылы жасалады.

Қосымша ақпарат пен бұрандаларды гайкаларға бекіту туралы демонстрация алу үшін VEX кітапханасынан осы мақаланы .

T8 Star Drive Key / T8 Star бұрағыш

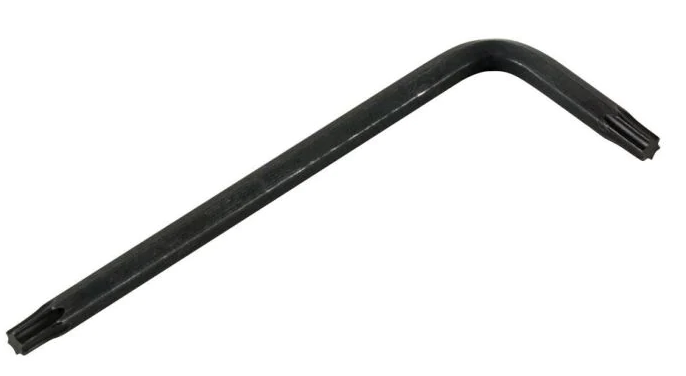

Оңтайлы функционалдылық үшін құрамдастардың орналасуын және қосылымдарды көрсететін CTE үшін V5 жұмыс ұяшығын орнатуды суреттейтін диаграмма.

T8 жұлдызды жетек кілтінің (бірінші суретте), сондай-ақ T8 жұлдызды бұрағышының (екінші суретте) мақсаты барлық №8-32 жұлдызды жетек жинағы бұрандаларын басқару болып табылады. Бұл жұлдызша жетекті орнату бұрандалары Жұлдыздық жетек білігінің жағаларында орналасқан кішірек бұрандалар.
