Кіріспе
Бұл мақала VEX V5 жүйесін жаңадан бастап жатқандарға арналған және құрылысқа, дәлірек айтқанда, металдан құрылысқа жаңа болуы мүмкін. Бұл мақаланың мақсаты құрылысты бастау үшін V5 жинағында берілген құралдармен таныстыру. V5 жинақтарында екі негізгі құрал бар; Open End кілті және T15/T8 Star Drive Key немесе T15/T8 Star бұрағыш. Төмендегі бейнені, сондай-ақ осы құралдар мен олардың қолданылуы туралы көбірек білу үшін осы мақаланың қалған бөлігіндегі ақпаратты қараңыз.
V5 құралының қолдануы
Ашық кілт
Ашық кілттің мақсаты - бұранда бекітіліп жатқанда гайканы немесе тіреуді орнында ұстау. Гайканы немесе тіреуішті кілтпен орнында ұстау арқылы бұл бұранданы құрылымға сенімді түрде бекітуге мүмкіндік береді.

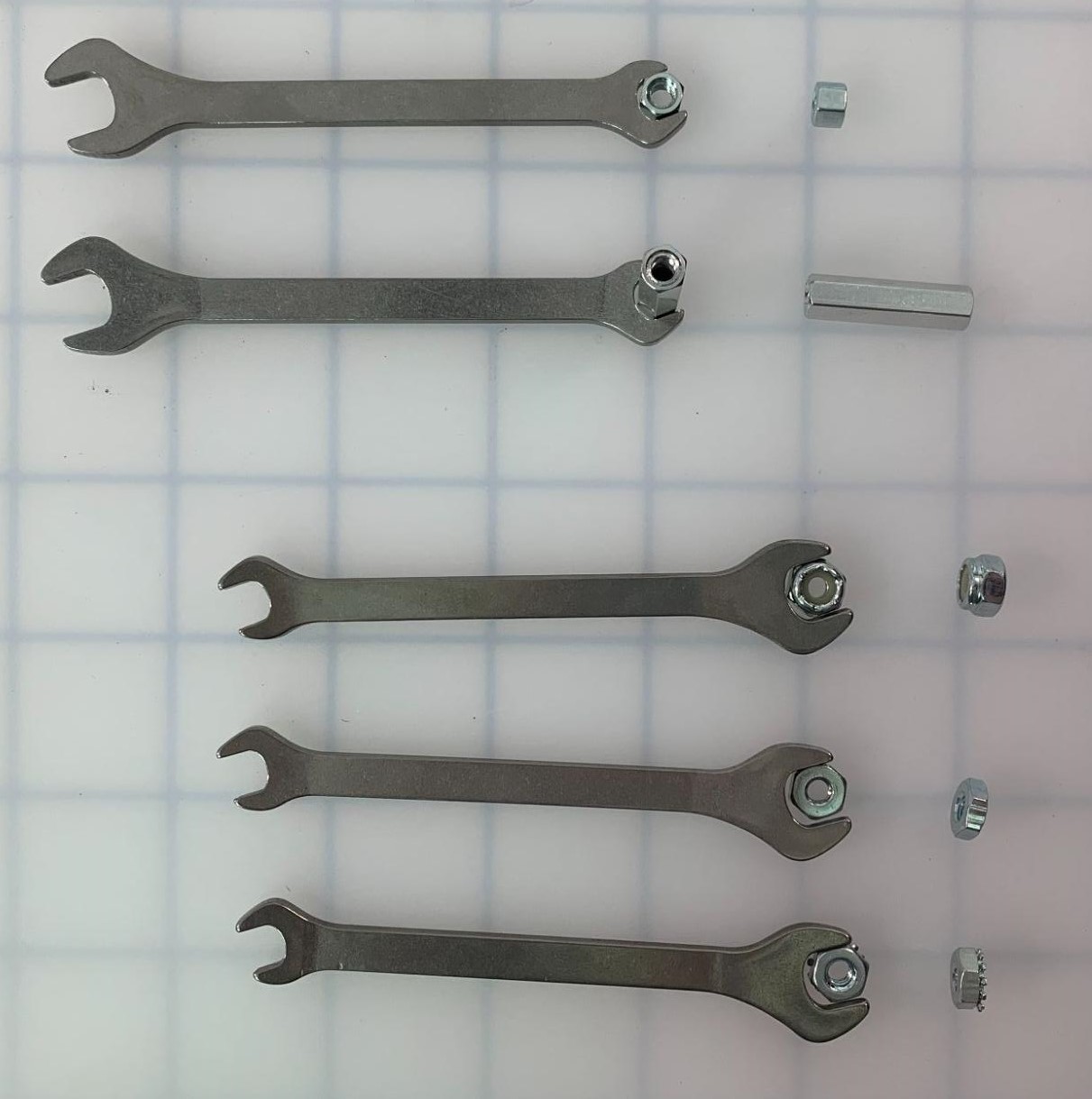

V5-де кілттің кіші ұшын ұстау үшін пайдаланылады:
- №8-32 Төмен профильді гайкалар
- №8-32 Тоқтаулар
- Тоқтаудың ұзақтығы маңызды емес.
Кілттің үлкен ұшын ұстау үшін қолданылады:
- №8-32 Найлокты гайкалар
- №8-32 Алты қырлы гайкалар
- №8-32 Жаңғақтарды сақтайды
T15 Star Drive Key / T15 Star бұрағыш
T15 жұлдызды жетек кілтінің (бірінші суретте) және T15 жұлдызды бұрағышының (екінші суретте) мақсаты барлық №8-32 жұлдызды жетек бұрандаларын басқару болып табылады. Бұл басып шығарылған №8-32 жұлдызды жетек бұрандасын басқаратын кілттің ерекше жұлдызша пішінін пайдалану арқылы жасалады.
Қосымша ақпарат пен бұрандаларды гайкаларға бекіту туралы демонстрация алу үшін VEX кітапханасынан осы мақаланы .
T8 Star Drive Key / T8 Star бұрағыш
T8 жұлдызды жетек кілтінің (бірінші суретте), сондай-ақ T8 жұлдызды бұрағышының (екінші суретте) мақсаты барлық №8-32 жұлдызды жетек жинағы бұрандаларын басқару болып табылады. Бұл жұлдызша жетек орнататын бұрандалар әмбебап қосылыстарда және жұлдызша жетек білігінің жағаларында орналасқан кішірек бұрандалар болып табылады.
Қосымша ақпарат пен бұрандаларды гайкаларға бекіту туралы демонстрация алу үшін VEX кітапханасынан осы мақаланы .
