この記事では、フィールド モニター スタンドを V5 ポータブル コンペティション フィールドに取り付ける方法について説明します。

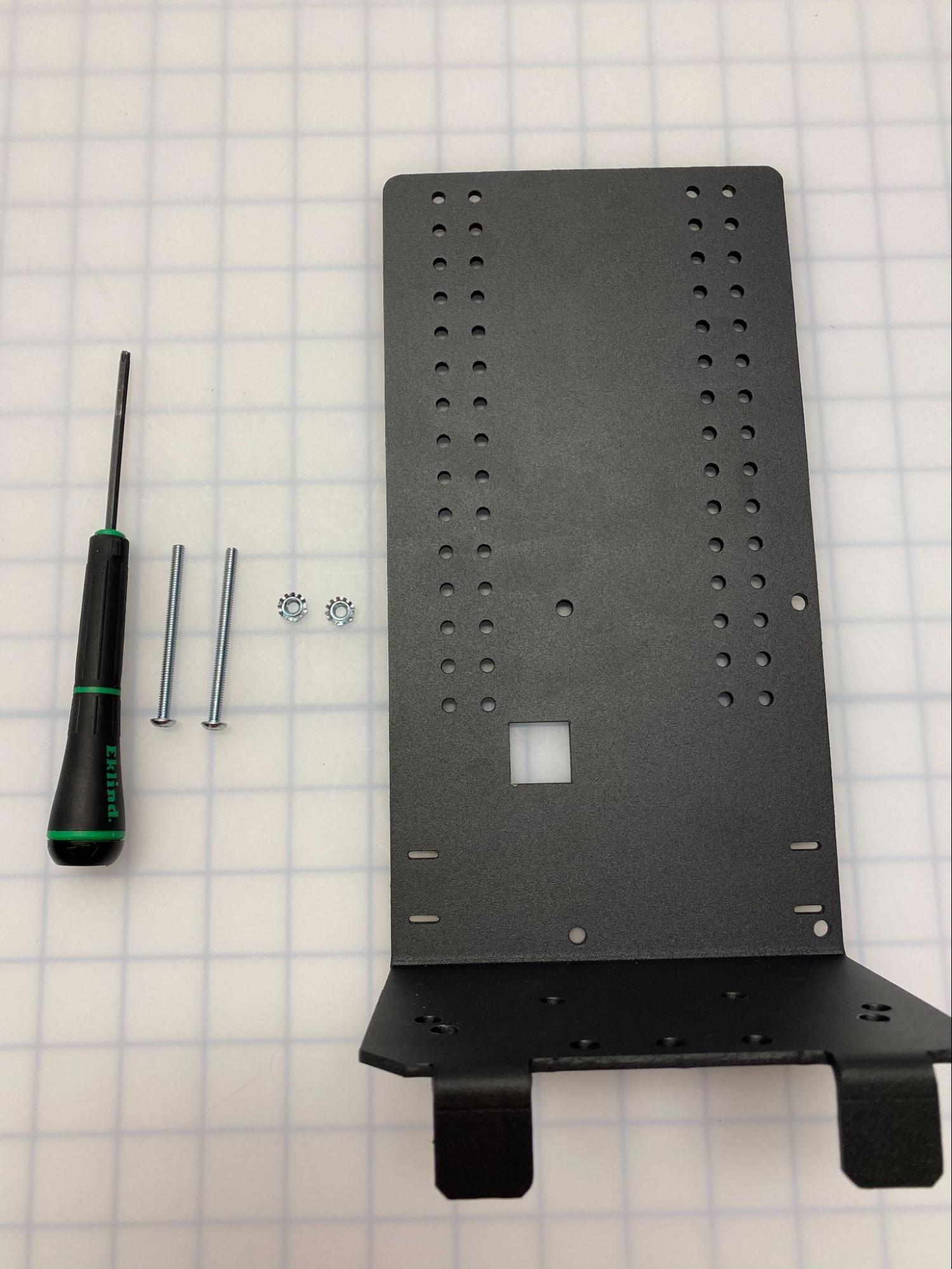

1. スタンドを取り付けるための金具を集めます。
フィールド モニター スタンドをポータブル フィールド ハードウェアに取り付けるには、次のものが必要です。
- スター ドライブ スクリュー 8-32 x 2.25 インチ - 数量 2
- ナイロックナット - 数量 2
- T15ドライバー

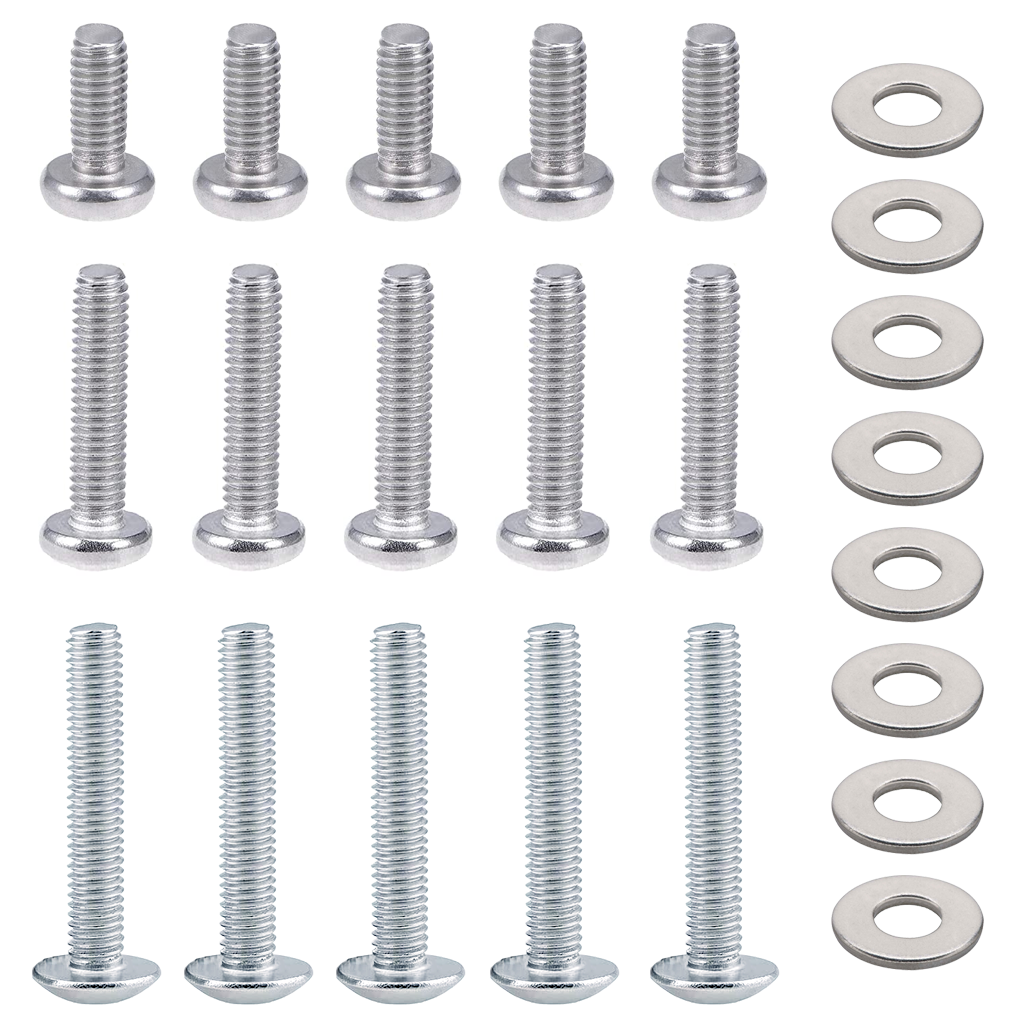

2. モニターを取り付けるための金具を集めます。
モニターをフィールド モニター スタンドに取り付けるには次のハードウェアが必要です。
- 標準化されたVESAモニター取り付け金具
- ネジ、M4 x .7 x 10mm - 数量 5
- ネジ、M4 x .7 x 18mm - 数量 5
- ネジ、M4 x .7 x 25mm - 数量 5
- スペーサー - 数量 8
- プラスドライバー

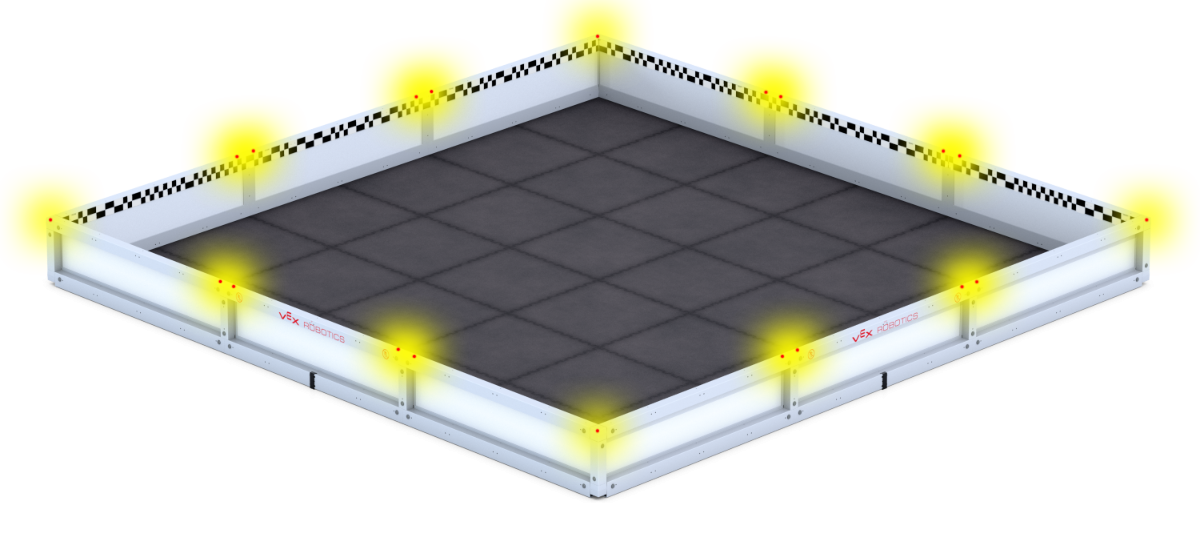

3. フィールドモニタースタンドを取り付ける位置を決める
- フィールド モニター スタンドは、T コネクタを使用して任意の角や端に取り付けることができます。

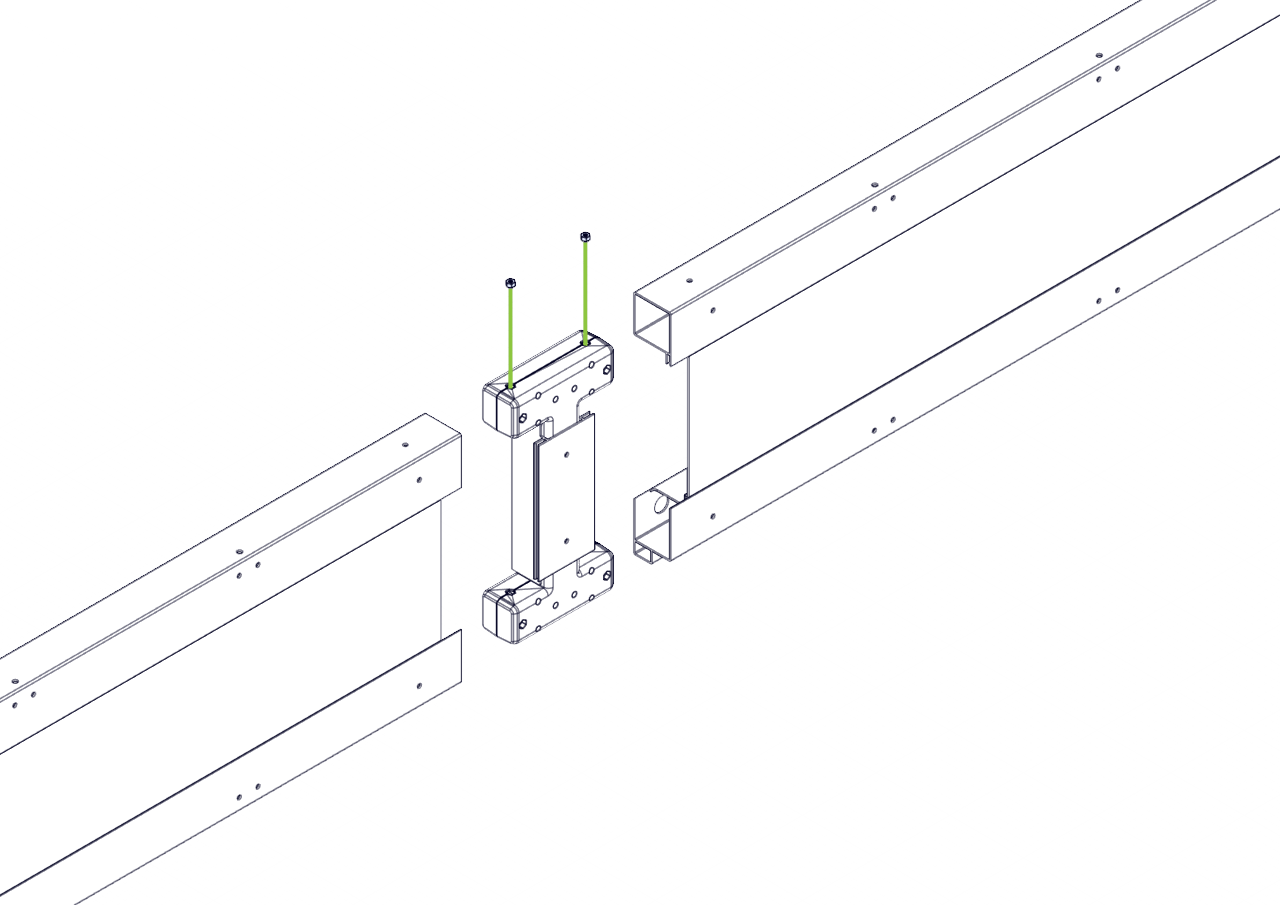

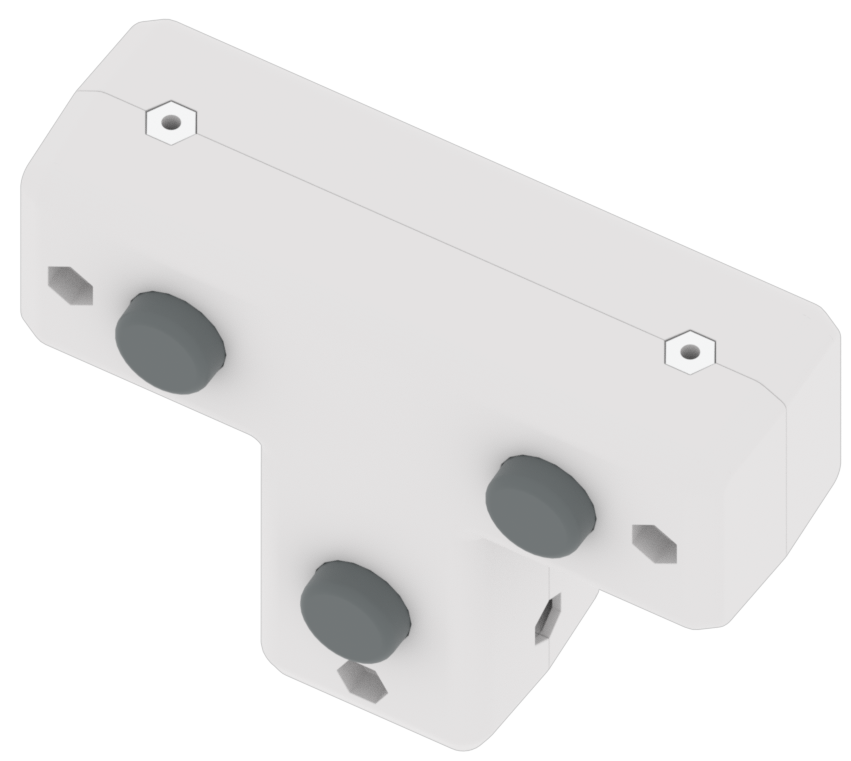

4. 位置が決まったら、ナイロック ナットをコーナー コネクタまたは T コネクタのナット ポケットに配置します。
- これを行うには、コネクタから押し出し部分を外してナット ポケットを露出させます。

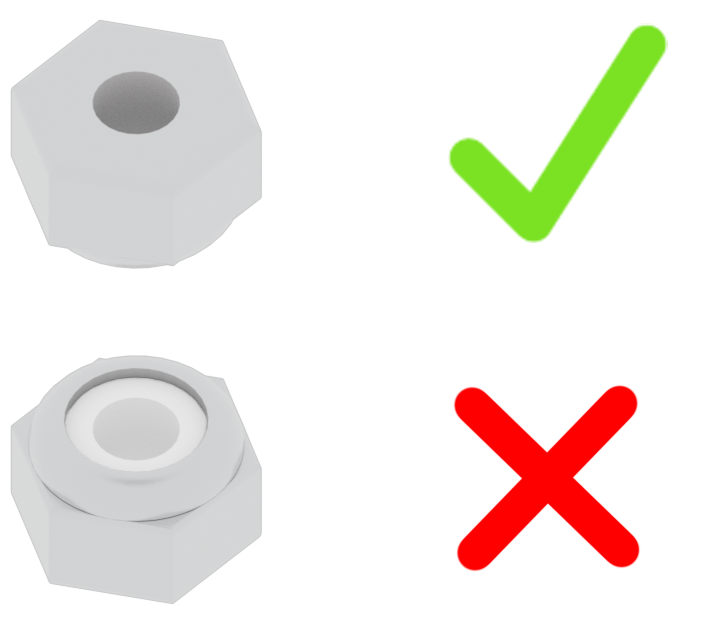

注: ナイロックナットが正しい方向に挿入されていることを確認してください。

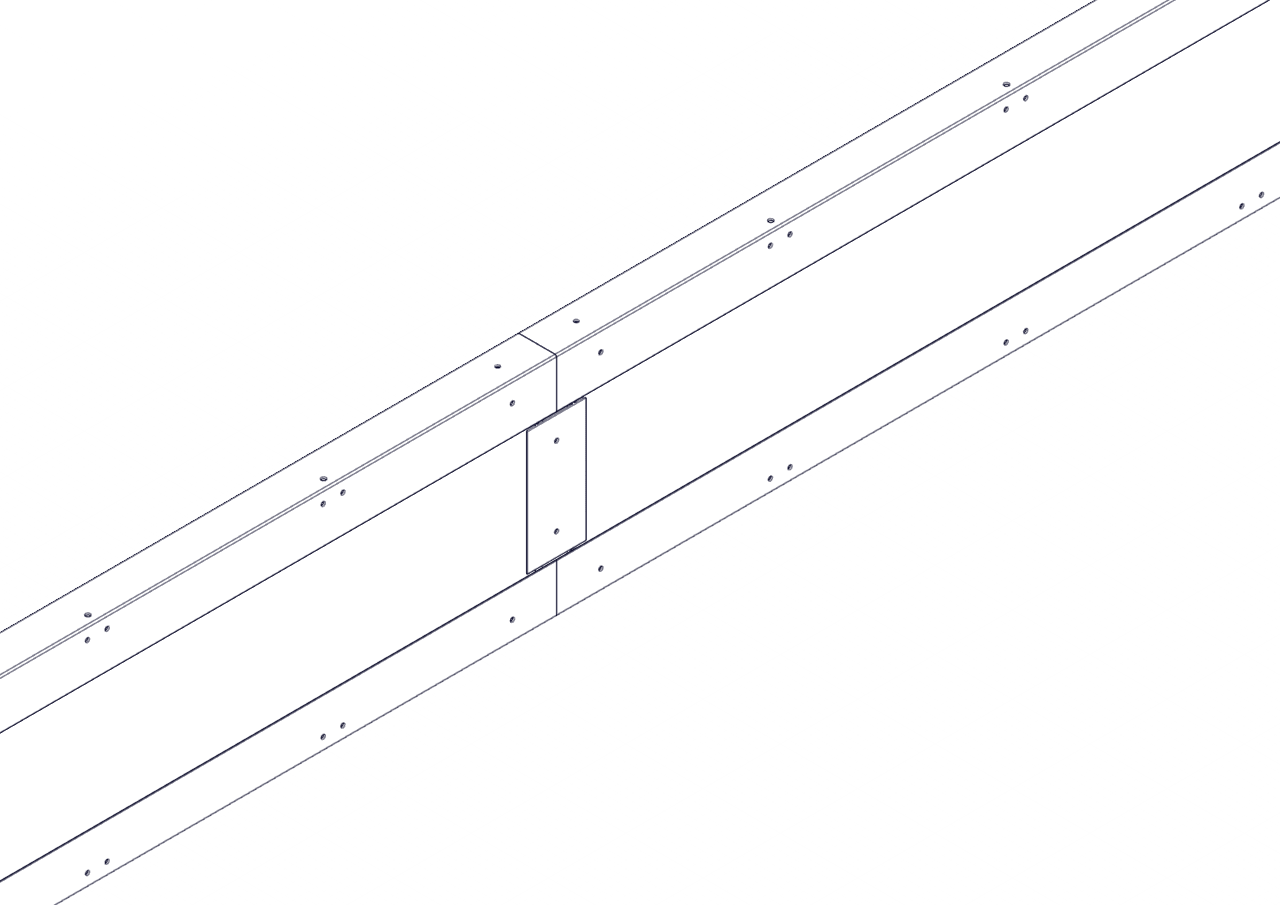

5. 押し出しをコネクタに接続し直します。
- ナットがナットポケット内に留まっていることを確認してください。

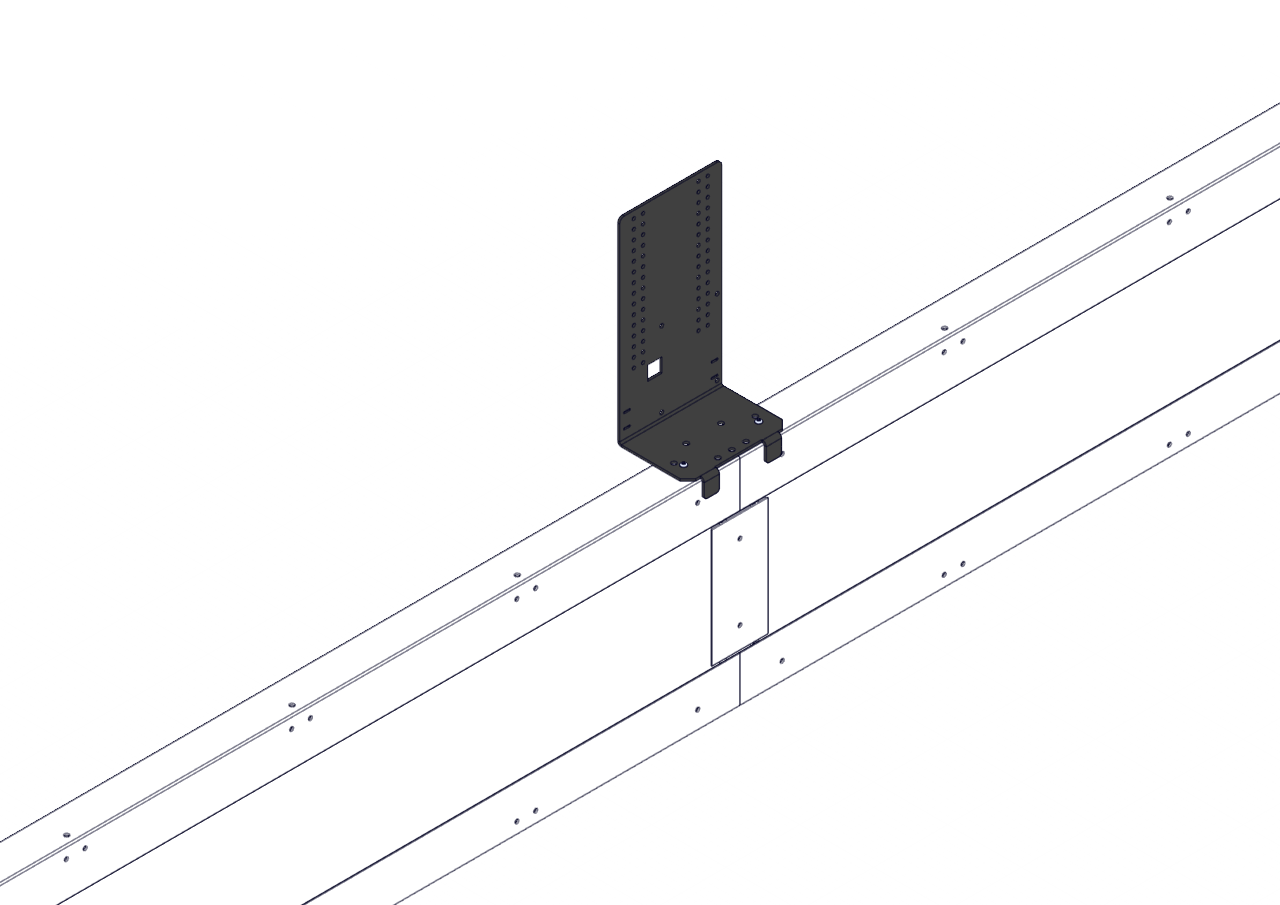

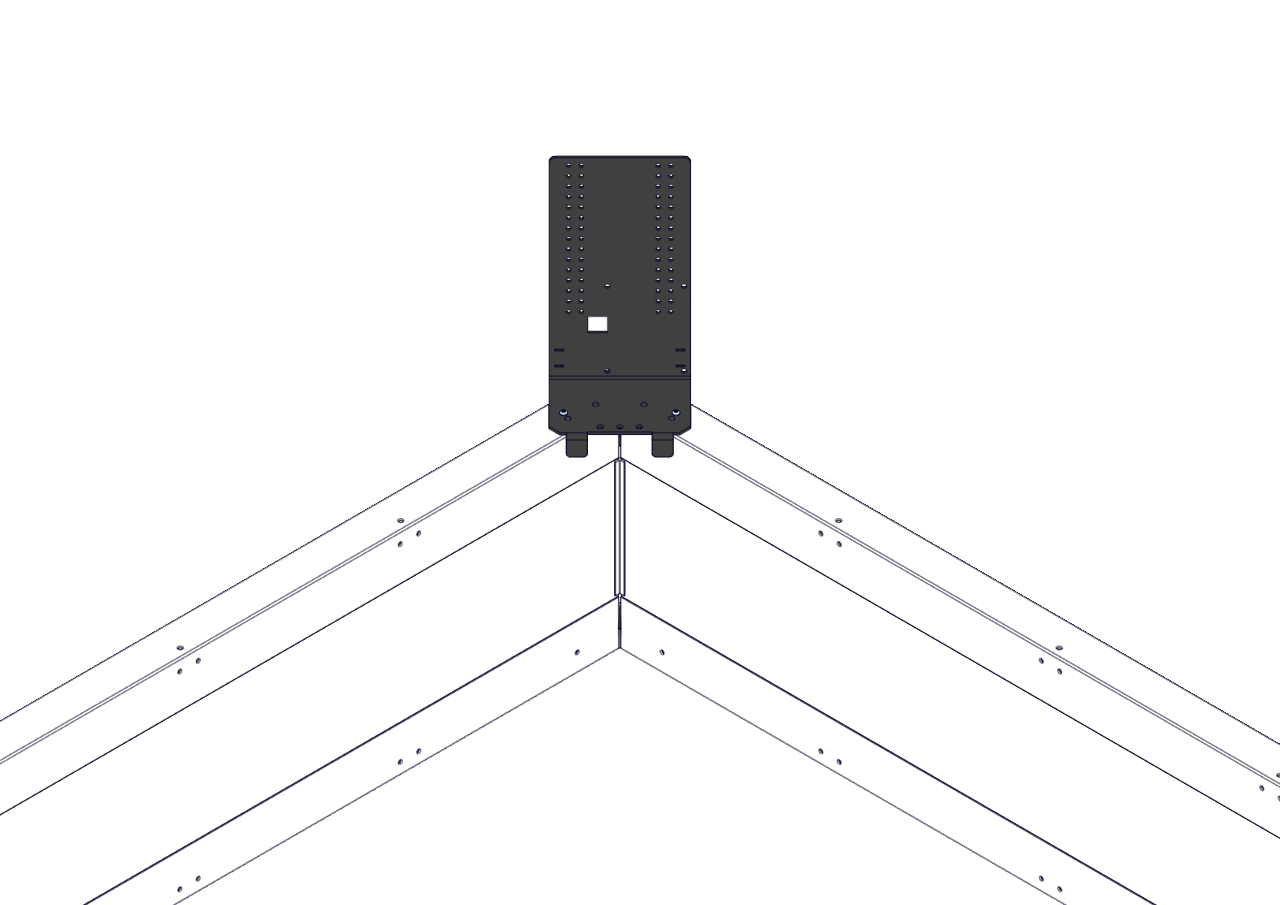

6. フィールドモニタースタンドをフレーム上に置きます。

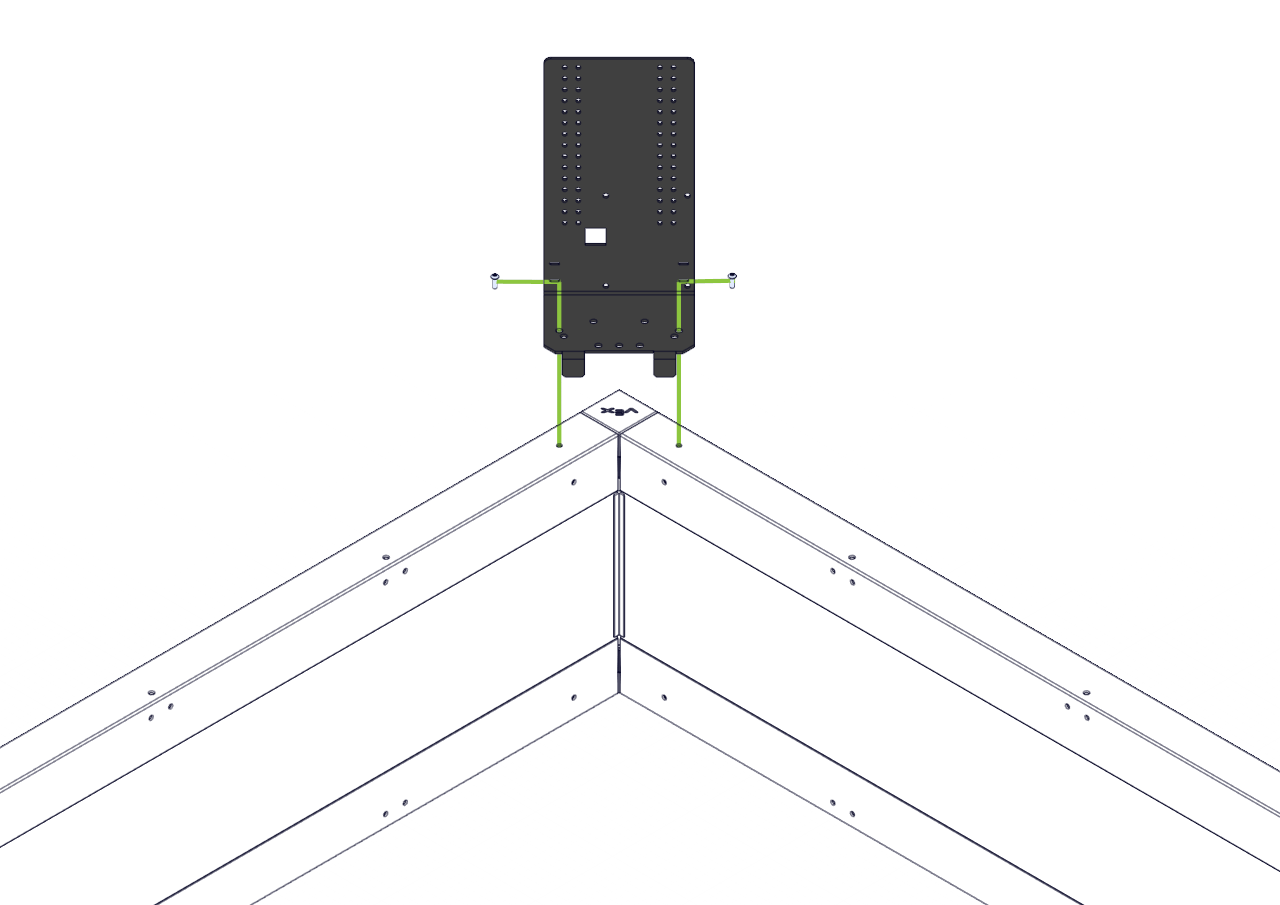

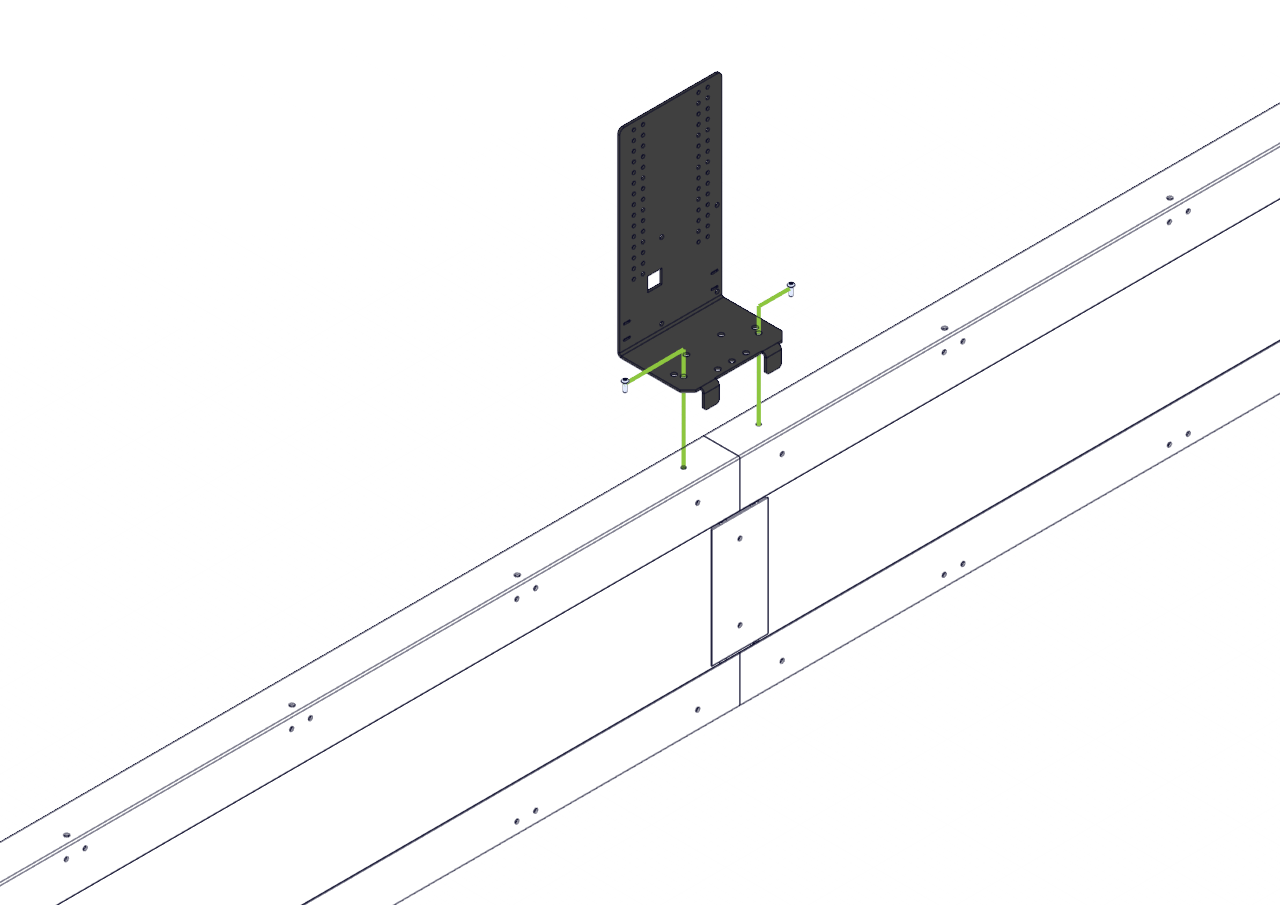

- 2 本のスタードライブネジでスタンドを取り付けます。
- ネジが完全に締められ、フィールド モニター スタンドがしっかりと固定されていることを確認してください。

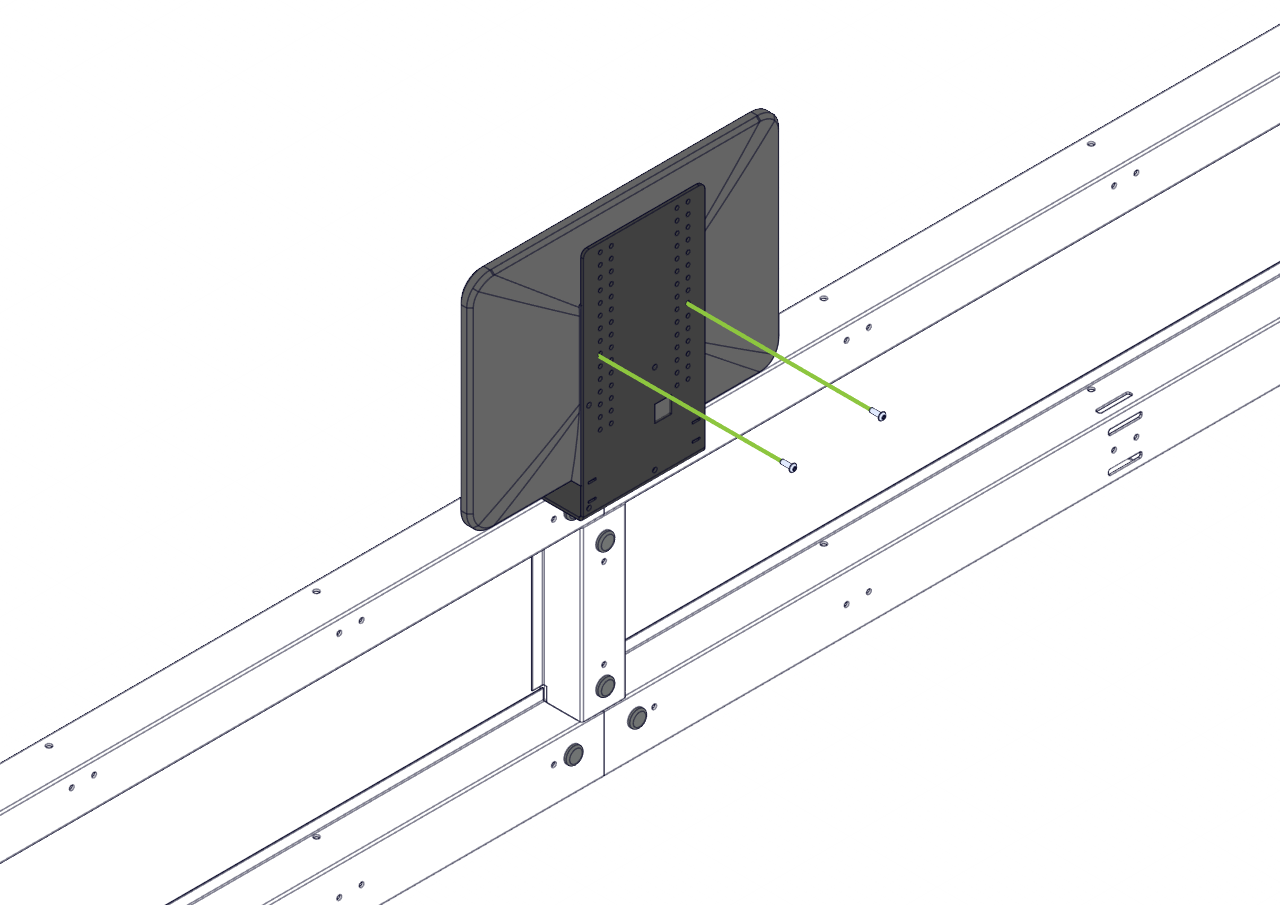

7. 標準化された VESA モニタ取り付け金具を使用して、モニタをフィールド モニタ スタンドに取り付けます。
- モニターはフィールドに面している必要があります。

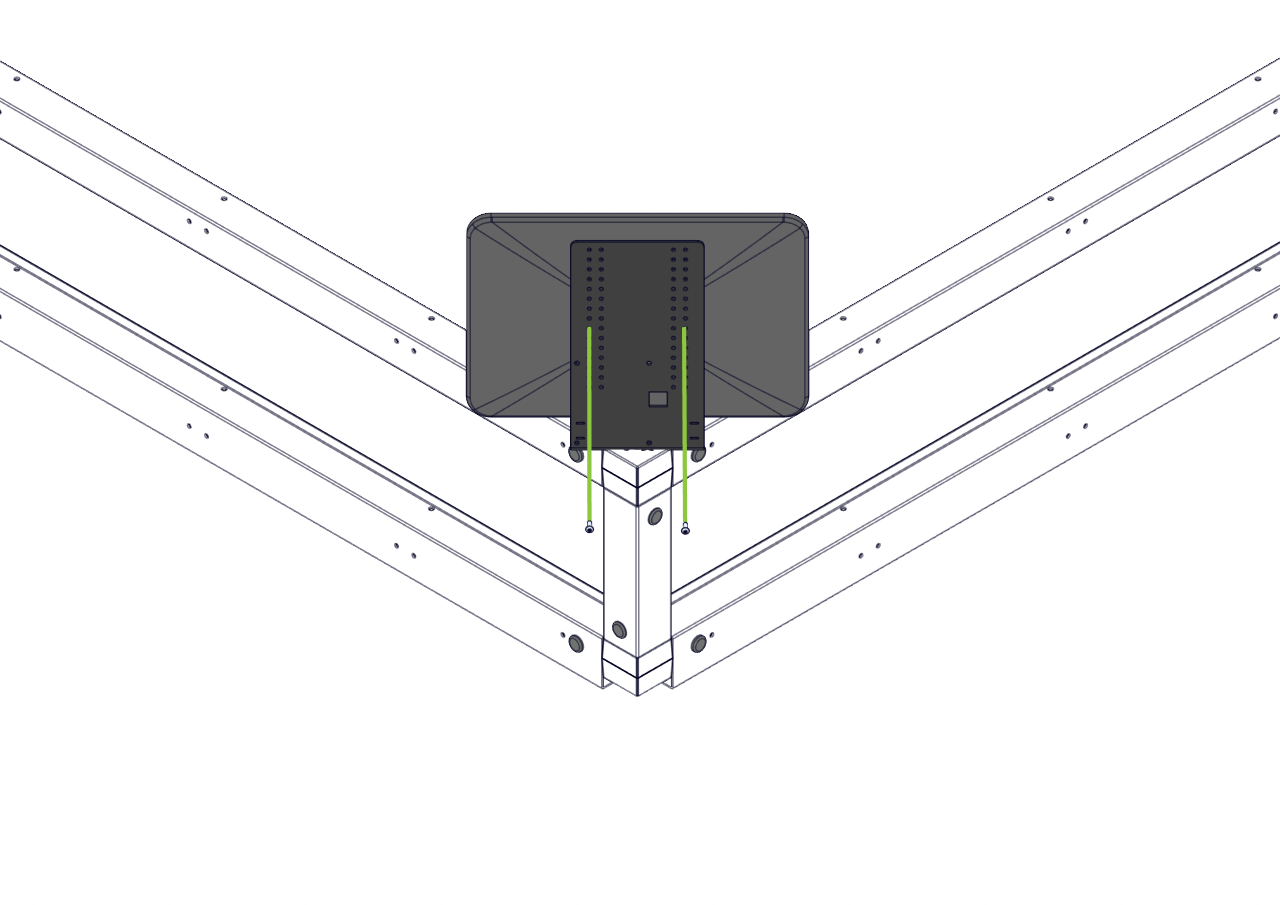

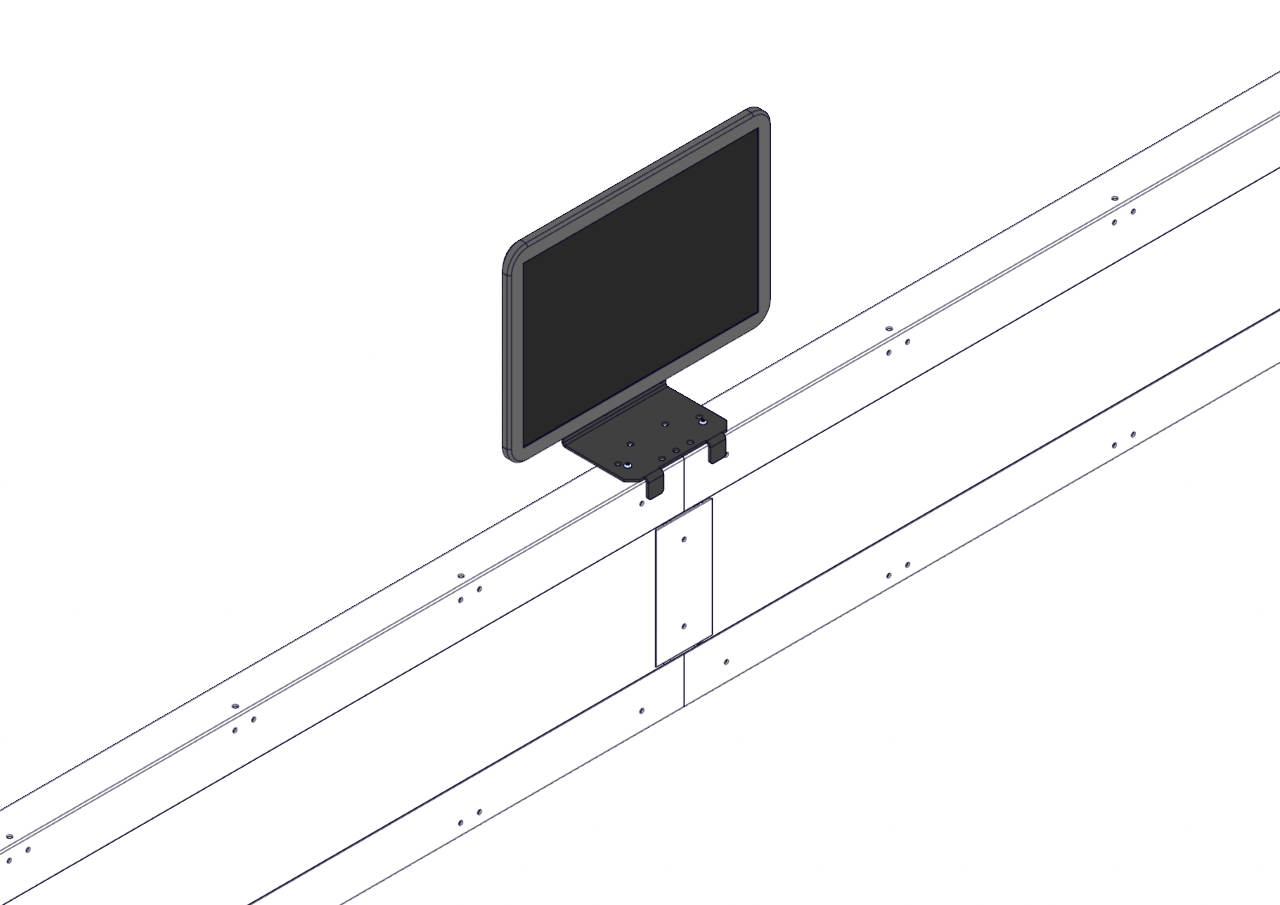

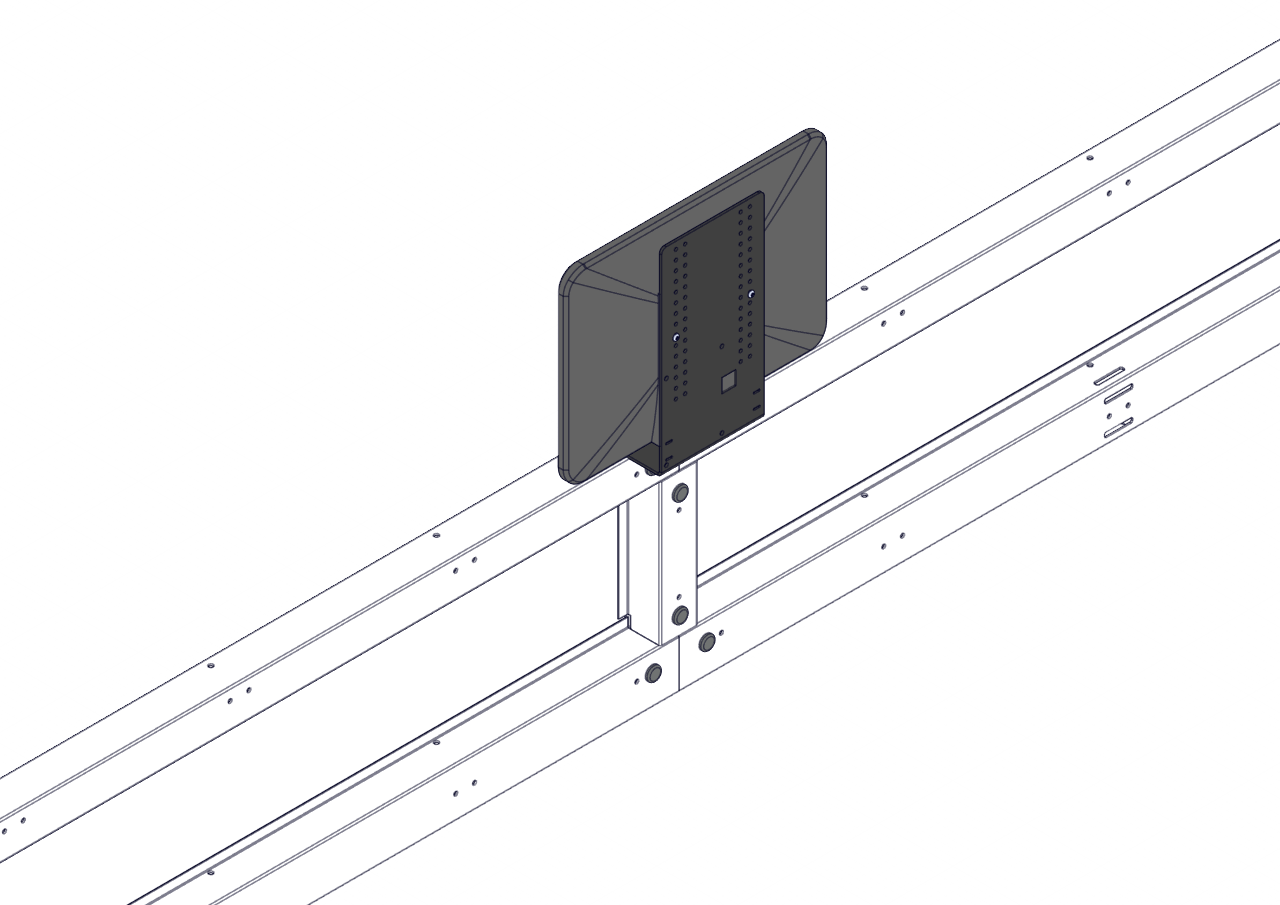

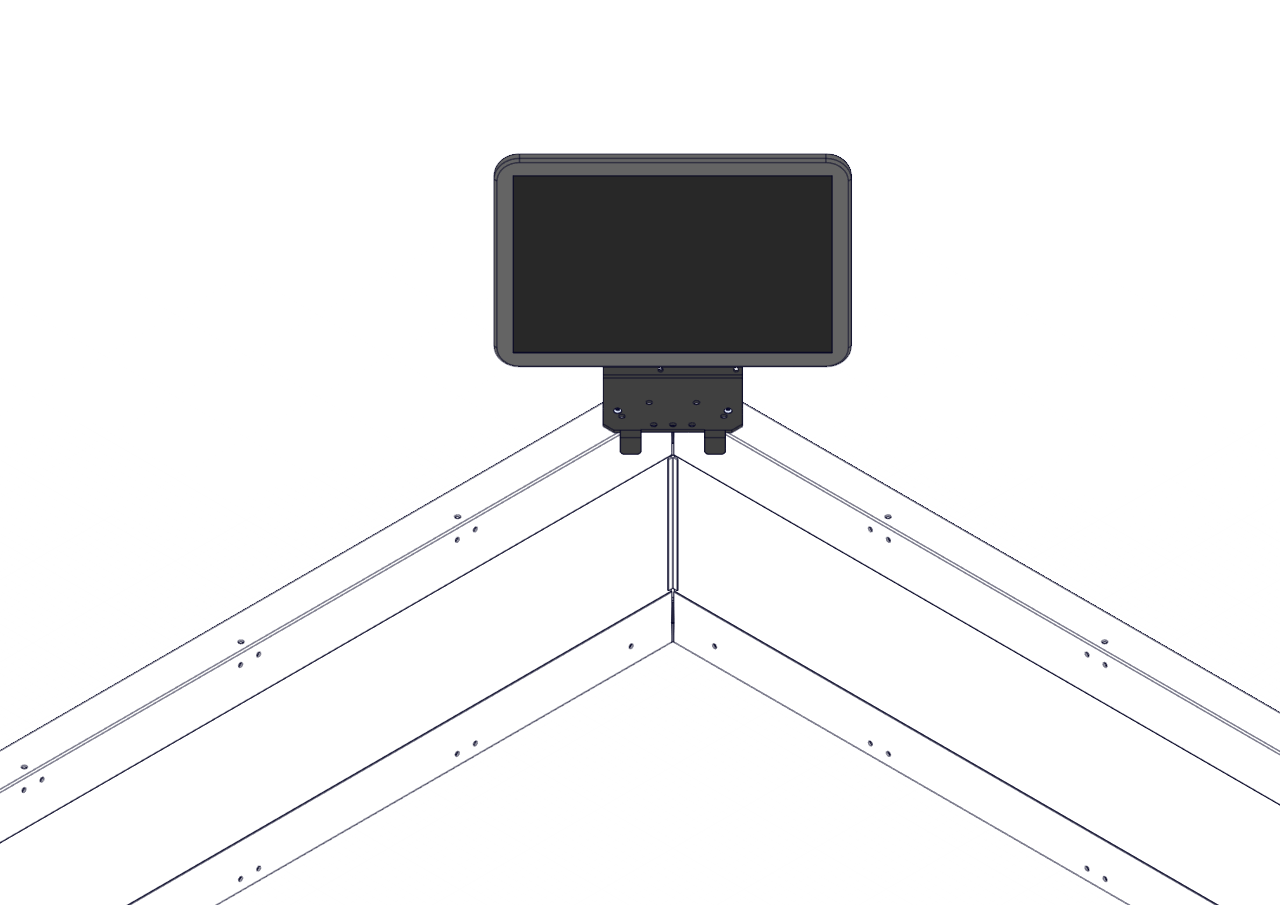

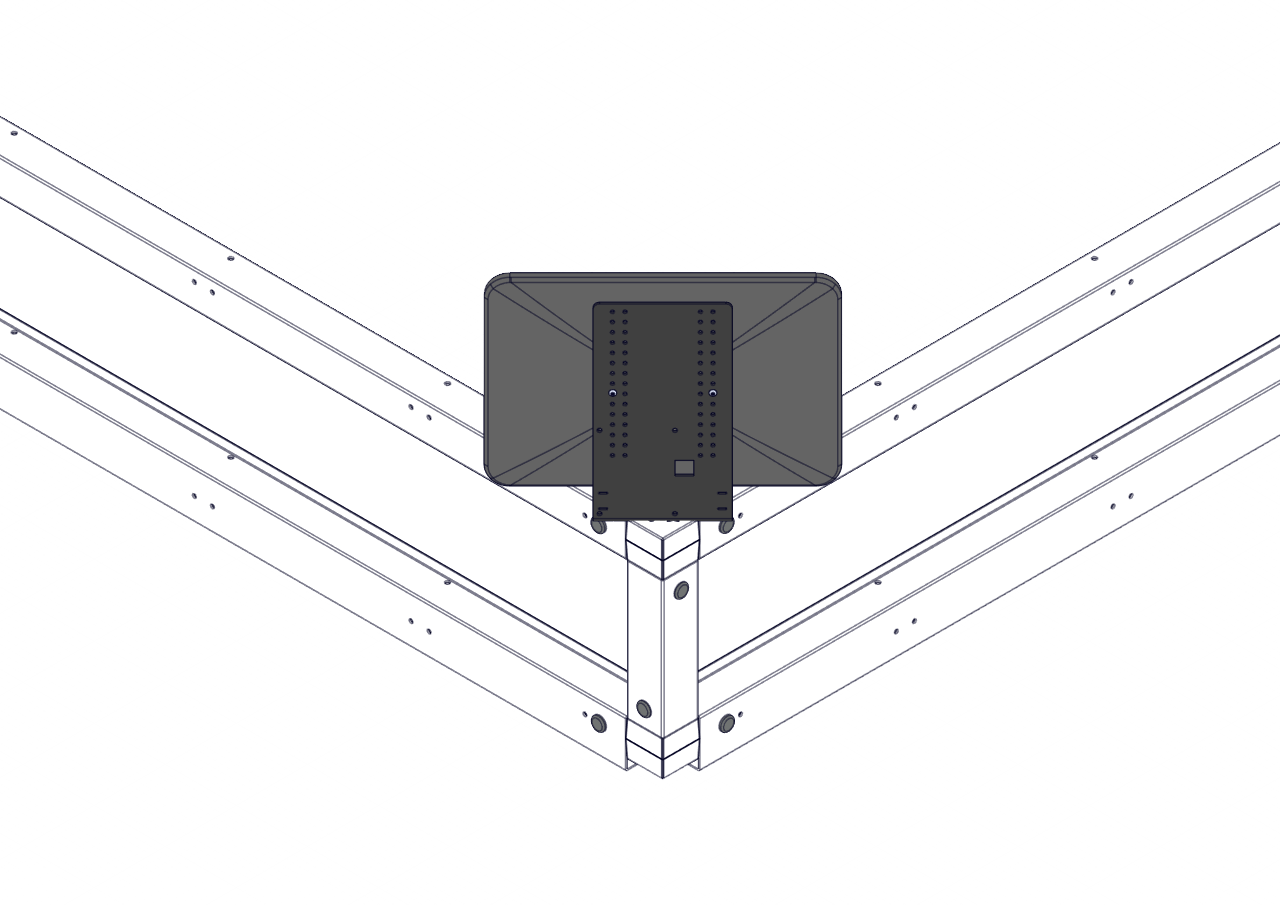

- これらの画像に示すように、モニターをフィールドの側面または隅に取り付けることができます。
