わずか数ステップで VEX V5 Brain を Mac 上の Web ベースの VEXcode V5 に接続できます。

Mac 上の Web ベースの VEXcode V5 から VEX V5 Brain に接続する方法

V5 Brain の電源ボタンのイラスト。ロボットアプリケーションで脳に接続するために使用される V5 Brain の電源ボタンの位置とデザインを示しています。

V5 バッテリーが充電され、V5 Brain に接続されていることを確認してください。

Brain の電源ボタンを押して、Brain の電源を入れます。

V5 ロボットブレインが USB ケーブルを介して Mac コンピューターに接続され、プログラミングと制御のための接続プロセスを示しています。

Micro-USB ケーブルを使用して V5 Brain を Mac デバイスに接続します。

注:接続プロセス中は、V5 Brain をデバイスに接続したままにしておく必要があります。

適切なセットアップのためのラベル付きポートとコンポーネントを含む、VEX V5 Brain への接続プロセスを示すスクリーンショット。

ツールバーの Brain アイコンを選択します。

VEX V5 Brain への接続プロセスを示すスクリーンショット。適切なセットアップのためのラベル付きコンポーネントと配線手順が記載されています。

「接続」を選択します。

V5 Brain の接続プロセスを示すスクリーンショット。デバイスの接続手順を示しており、わかりやすくするためにポートと接続ポイントにラベルが付けられています。

テキストボックスが表示され、ID 番号が最も小さい Brain を選択する必要があることが説明されます。テキストボックスで「続行」を選択して接続ウィンドウを開きます。

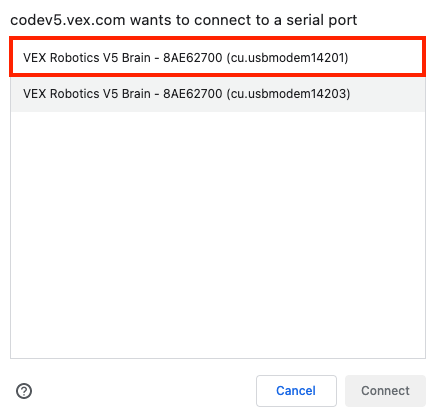

VEX V5 Brain への接続プロセスを示すスクリーンショット。接続を正常に確立するための視覚的なインジケーターとインターフェース要素が含まれています。

利用可能な Brains のリストから、ID 番号が で最も小さい を持つ V5 Brain を選択します。

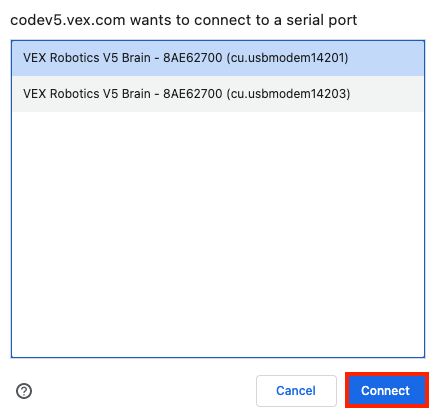

VEX V5 Brain への接続プロセスを示すスクリーンショット。プログラミングと制御のための接続を確立する際に必要な主要な手順とコンポーネントが強調表示されています。

最も小さい番号の V5 Brain ID を選択したら、[接続] ボタンを選択します。

デバイスをセットアップするためのラベル付きポートとコンポーネントを含む、VEX V5 Brain への接続プロセスを示すスクリーンショット。

V5 Brain が正常に接続されると、Brain アイコンが緑色に変わります。

VEX V5 Brain への接続プロセスを示すスクリーンショット。セットアップに必要なインターフェースと手順を示し、ユーザーに関連するオプションと機能が強調表示されています。

接続に失敗した場合は、別のテキストボックスが表示され、別の ID 番号を持つ Brain を選択するよう求められます。

V5 Brain を Mac コンピュータに接続する方法を示す図。V5 ロボットのセットアップのコンテキストで適切な接続を行うために必要なケーブルとポートを示しています。

デバイスを V5 Brain から切断するには、デバイスまたは V5 Brain から Micro-USB ケーブルを抜きます。

Brain をオフにすることで、V5 Brain を Web ベースの VEXcode V5 から切断することもできます。

Brain の画面が暗くなるまで電源ボタンを押して、Brain の電源をオフにします。
