Chromebook 上の Web ベースの VEXcode V5 から VEX V5 Brain に接続する方法

V5 Brain 電源ボタンのイラスト。ロボットアプリケーションで V5 Brain に接続するための電源ボタンの位置とデザインを示しています。

V5 バッテリーが充電され、V5 Brain に接続されていることを確認してください。

Brain の電源ボタンを押して、Brain の電源を入れます。

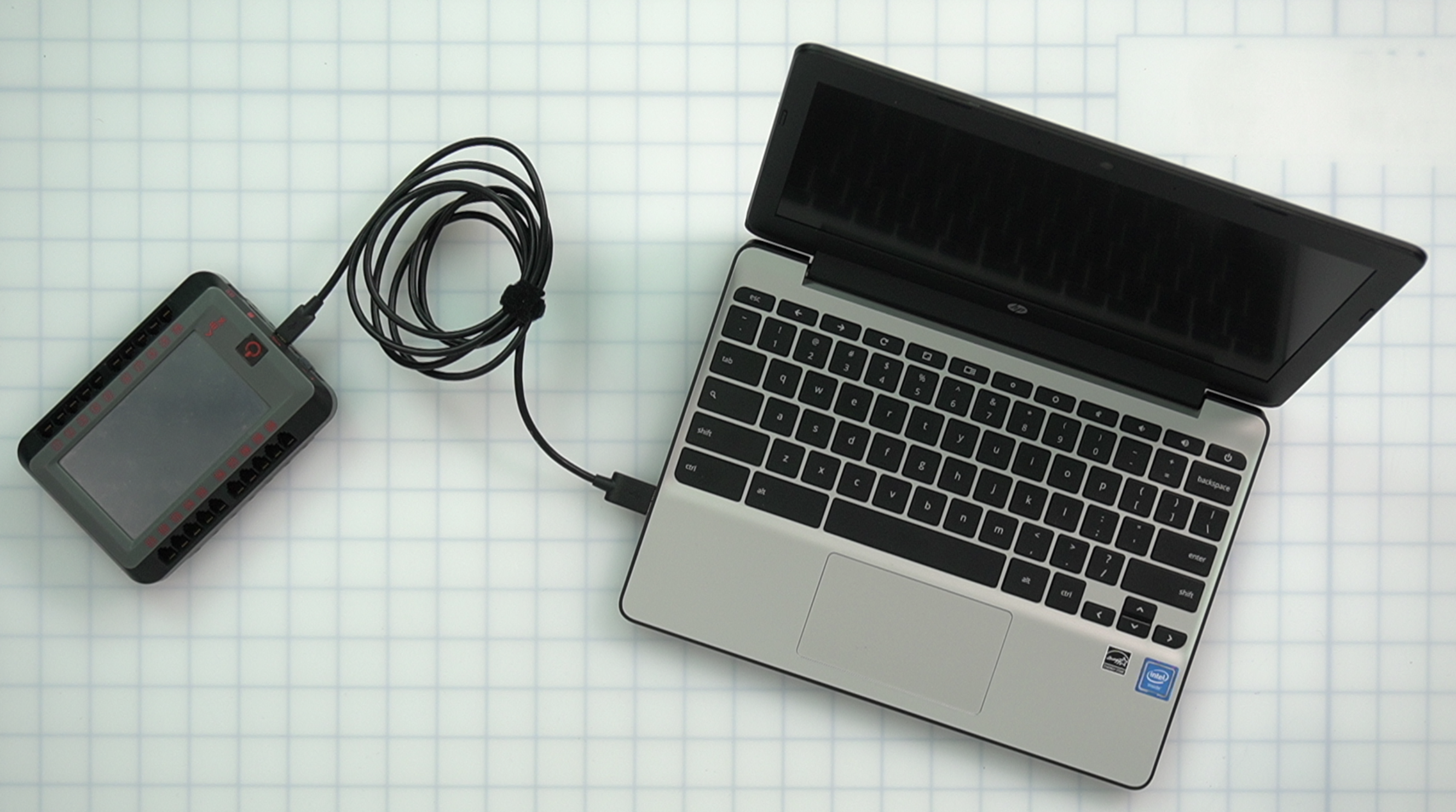

V5 Chromebook が電源に接続され、画面に充電インジケータが表示され、V5 ロボットシステムの Brain に接続するプロセスが示されています。

Micro-USB ケーブルを使用して、V5 Brain を Chromebook に接続します。

注:接続プロセス中は、V5 Brain を Chromebook に接続したままにする必要があります。

ラベル付きのポートとコンポーネントを含む V5 Brain の接続プロセスを示すスクリーンショット。ロボットプロジェクト用にさまざまなデバイスを VEX V5 Brain に接続する方法を示しています。

codev5.vex.comに移動して、Web ベースの VEXcode V5 を起動します。

ツールバーの Brain アイコンを選択します。

V5 Brain への接続プロセスを示すスクリーンショット。V5 カテゴリの説明セクションで、主要なコンポーネントとセットアップ手順を強調表示しています。

「接続」を選択します。

ロボットプロジェクトのセットアップを示す、ラベルの付いたポートとモーターおよびセンサーの接続を含む、VEX V5 Brain への接続プロセスを示すスクリーンショット。

テキストボックスが表示され、ID 番号が最も小さい Brain を選択する必要があることが説明されます。テキストボックスで「続行」を選択して接続ウィンドウを開きます。

V5 Brain 接続インターフェースを示すスクリーンショット。デバイスを接続する手順の詳細、V5 ロボットシステムで適切にセットアップするためのラベル付きポートと視覚的なインジケーターが表示されます。

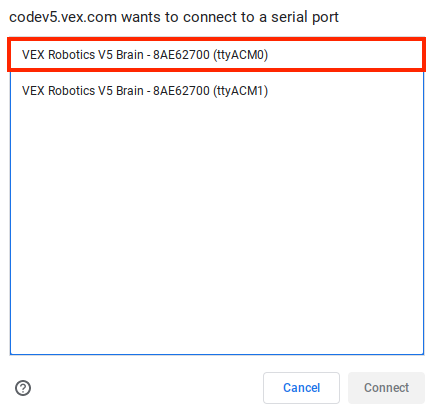

利用可能な Brains のリストから ID 番号が最も小さい V5 Brain を選択します。

VEX V5 Brain 接続インターフェースを示すスクリーンショット。センサーとモーターのポートと接続を示しており、各コンポーネントにラベルが付いているので、ユーザーがデバイスを V5 Brain に接続する方法を理解できます。

の最も低い番号の V5Brain ID を選択したら、「接続」ボタンを選択します。

V5 Brain が正常に接続されると、Brain アイコンが緑色に変わります。

V5 Brain の接続設定を示すスクリーンショット。ロボット構成におけるセンサーとモーターのポートと配線を示しています。

接続に失敗した場合は、別のテキストボックスが表示され、別の ID 番号を持つ Brain を選択するよう求められます。

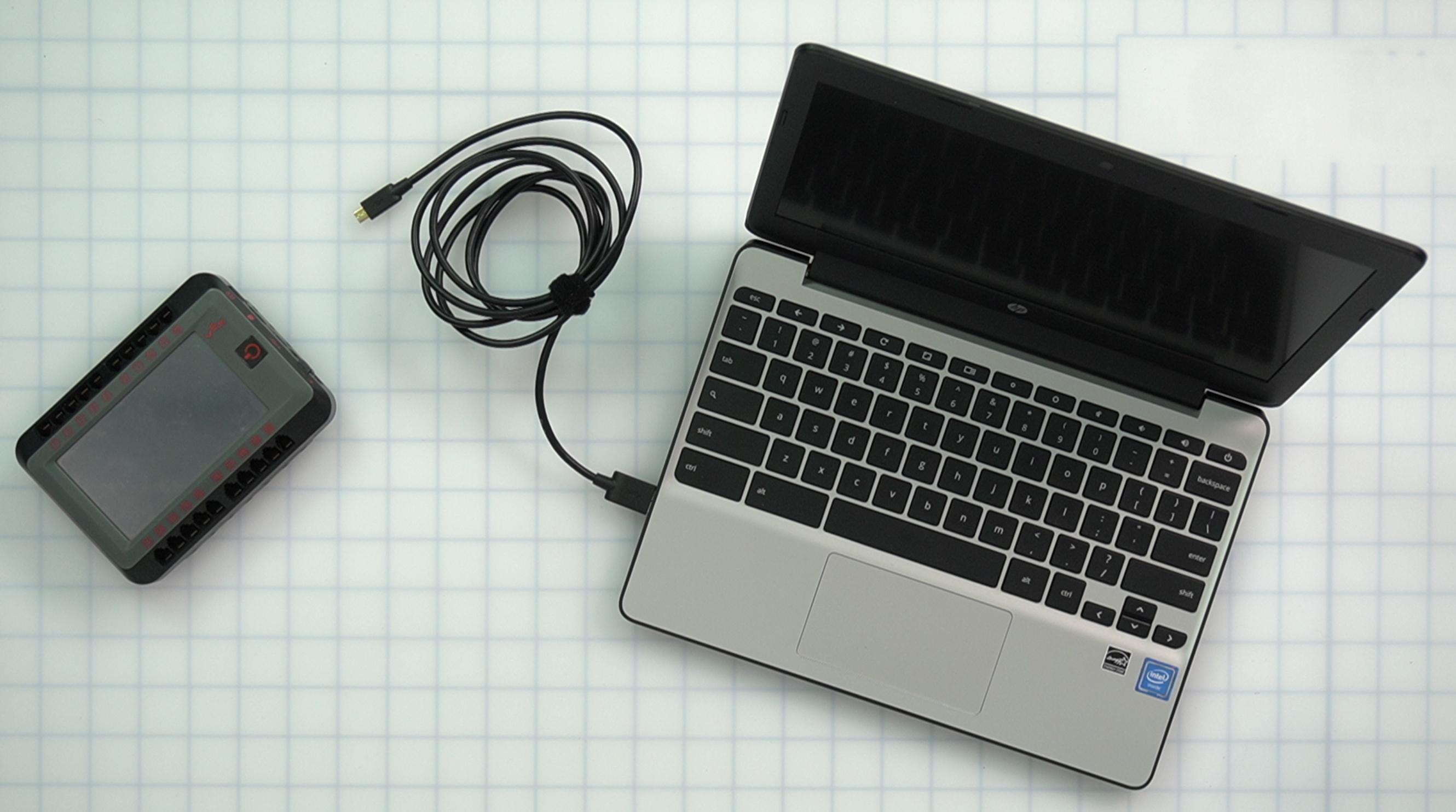

V5 Chromebook を Brain に接続する方法を示す図。接続を成功させるために必要なポートとケーブルを示しています。

デバイスを V5 Brain から切断するには、Chromebook または V5 Brain から Micro-USB ケーブルを抜きます。

V5 Brain 電源ボタンのイラスト。ロボットアプリケーションで V5 Brain に接続するための電源ボタンの位置とデザインを示しています。

Brain をオフにすることで、V5 Brain を Web ベースの VEXcode V5 から切断することもできます。

Brain の画面が暗くなるまで電源ボタンを押して、Brain の電源をオフにします。
