わずか数ステップで、VEX V5 Brain を Windows デバイス上の Web ベースの VEXcode V5 に接続できます。

Windows デバイス上の Web ベースの VEXcode V5 から VEX V5 Brain に接続する方法


V5 バッテリーが充電され、V5 Brain に接続されていることを確認してください。

Brain の電源ボタンを押して、Brain をします。


Micro-USB ケーブルを使用して、V5 Brain を Windows デバイスに接続します。

注:接続プロセス中は、V5 Brain を Windows デバイスに接続したままにする必要があります。

V5 カテゴリの説明記事でユーザーが従うべき視覚的なインジケーターと接続オプションを含む、VEX V5 Brain への接続プロセスを示すスクリーンショット。

ツールバーの Brain アイコンを選択します。

VEX V5 Brain への接続プロセスを示すスクリーンショット。セットアップを成功させるために必要な手順とインターフェース要素を示しています。

「接続」を選択します。

VEX V5 Brain への接続方法を示す図。モーターとセンサーのラベル付きポートと接続が付いています。

テキストボックスが表示され、「Communications Port」というラベルの付いた Brain を選択する必要があることが説明されます。テキストボックスで「続行」を選択して接続ウィンドウを開きます。

VEX V5 Brain の接続ポイントとコンポーネントを示す図。ロボット統合用のポートとインターフェースを強調表示しています。

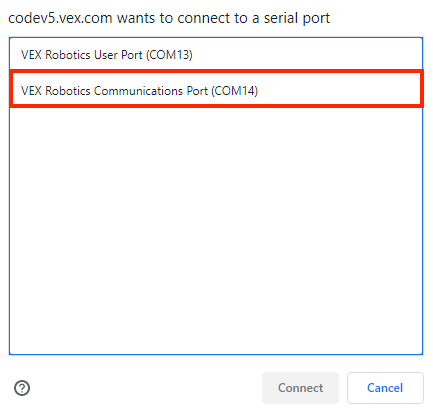

利用可能な Brains のリストから、「Communications Port」というラベルの付いた V5 Brain を選択します。

最適なセットアップのためにラベル付けされたポートと接続を備えた、VEX V5 Brain にコンポーネントを接続する方法を示した図。

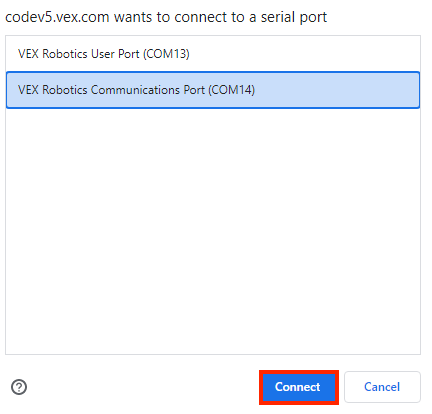

「通信ポート」 V5 Brain IDを選択したら、「接続」ボタンを選択します。

VEX V5 Brain への接続プロセスを示すスクリーンショット。接続を確立するために使用できるインターフェースとオプションを示しています。

V5 Brain が正常に接続されると、Brain アイコンが緑色に変わります。

VEX V5 Brain への接続プロセスを示すスクリーンショット。接続を確立するために必要なインターフェースと手順を示しています。

接続が失敗した場合は、別のテキストボックスが表示され、現在ペアになっていない Brain を選択するよう求められます。


デバイスを V5 Brain から切断するには、Windows デバイスまたは V5 Brain から Micro-USB ケーブルを取り外します。


Brain をオフにすることで、V5 Brain を Web ベースの VEXcode V5 から切断することもできます。

Brain の画面が暗くなるまで電源ボタンを押して、Brain の電源をオフにします。
