VEXcode プロジェクトで VEX IQ AI ビジョンセンサーを利用するには、まず Web ベースの VEXcode IQ を使用してセンサーを接続し、構成する必要があります。これには次のものが必要です:

センサーを設定した後、AI ビジョンセンサーを使用してプロジェクトのダウンロードと実行を開始するには、VEX IQ Brain、バッテリー、スマートケーブルも必要になります。

AIビジョンセンサーの接続と設定

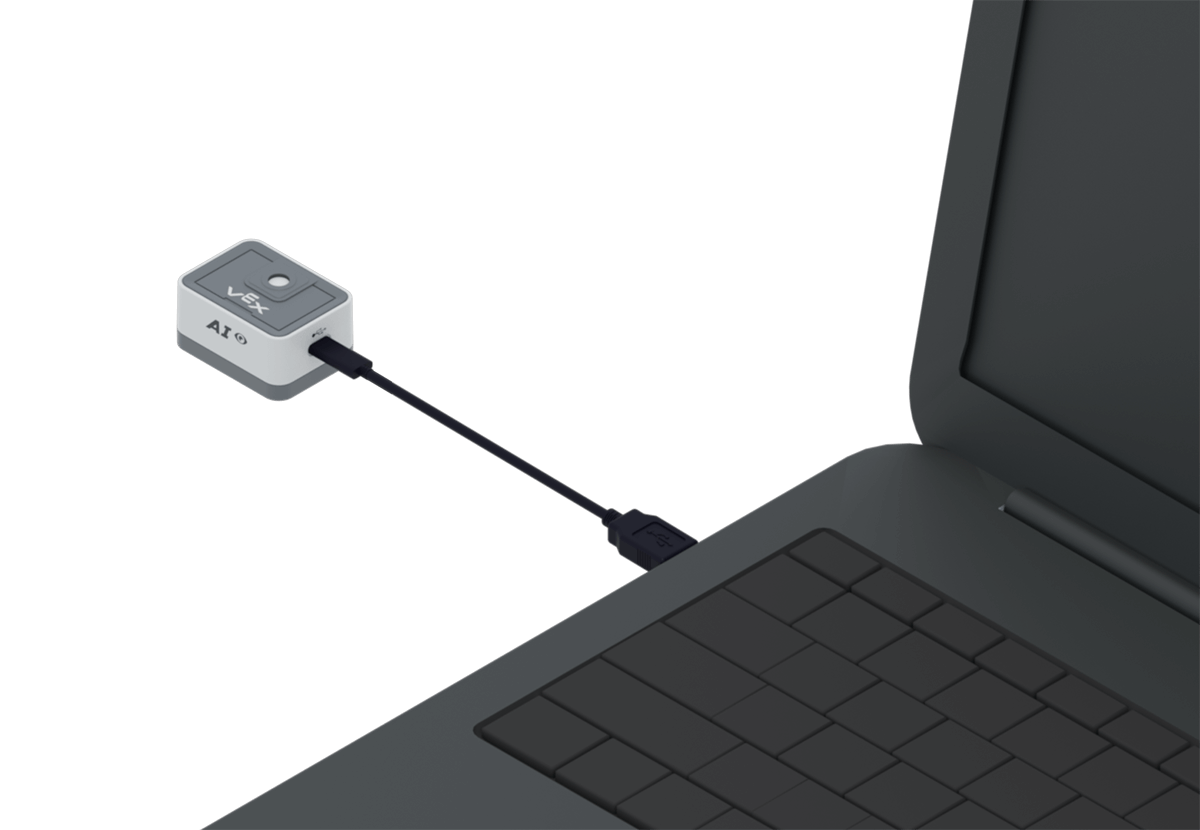

USB-C ケーブルを使用して AI ビジョンセンサーをコンピューターに接続します。

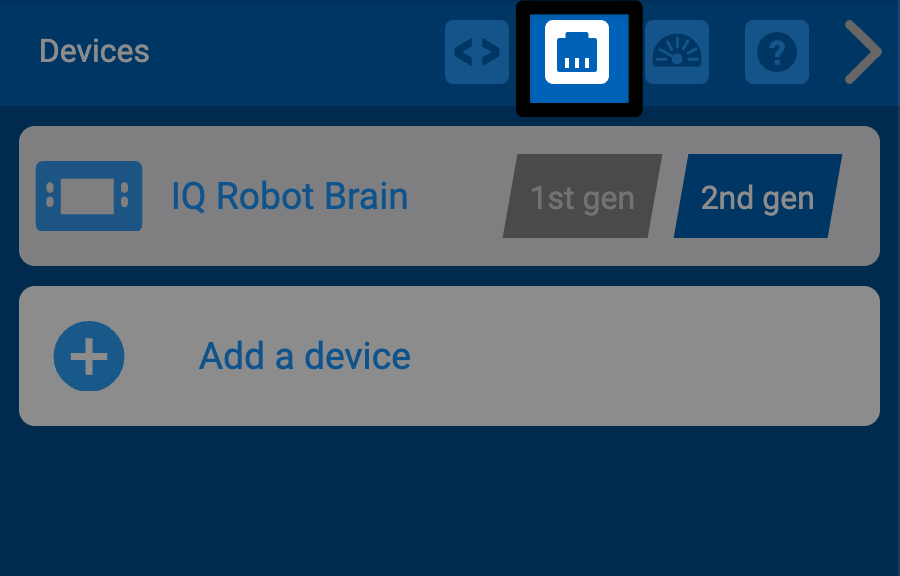

VEXcode IQ デバイスメニュー。左から2番目のデバイスのアイコンが強調表示されます。

アプリベースの VEXcode IQ を開き、デバイスメニューを開きます。

VEXcode IQ デバイスメニュー。最初の行には「IQ Robot Brain 2nd gen」と書かれています。 2行目の「デバイスの追加」が強調表示されます。

デバイスの追加を選択します。

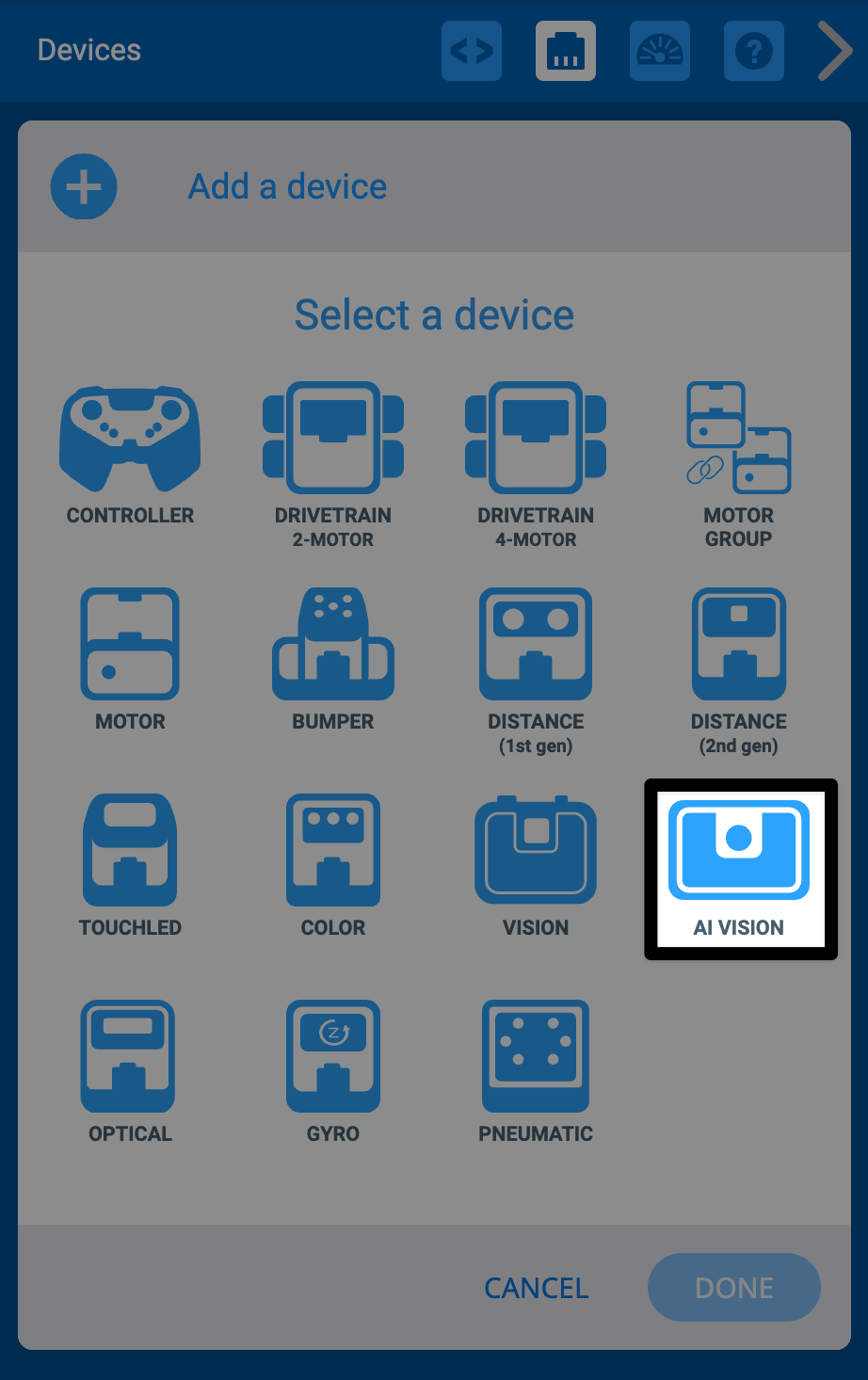

デバイス選択画面を備えた VEXcode IQ デバイスメニュー。 AIビジョンセンサーが強調表示されます。

AI Visionを選択します。

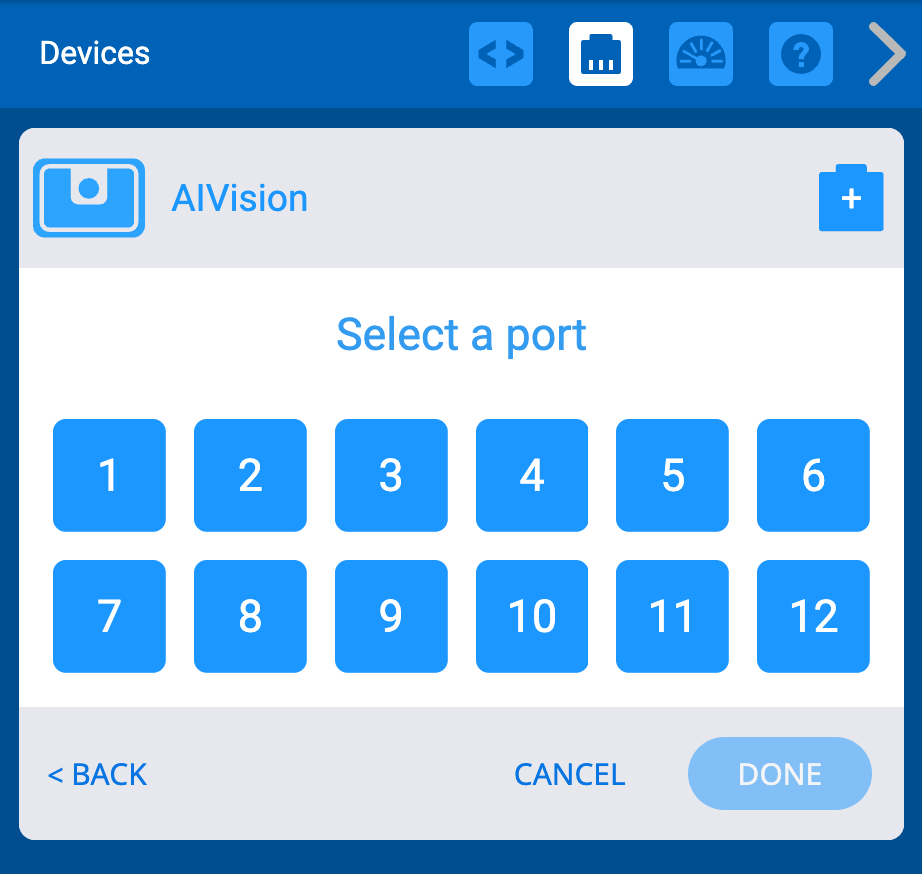

AIVision を使用した VEXcode IQ デバイスメニュー。 1～12のポートを選択します。

IQ Brain でセンサーを接続するスマートケーブルポートを選択します。

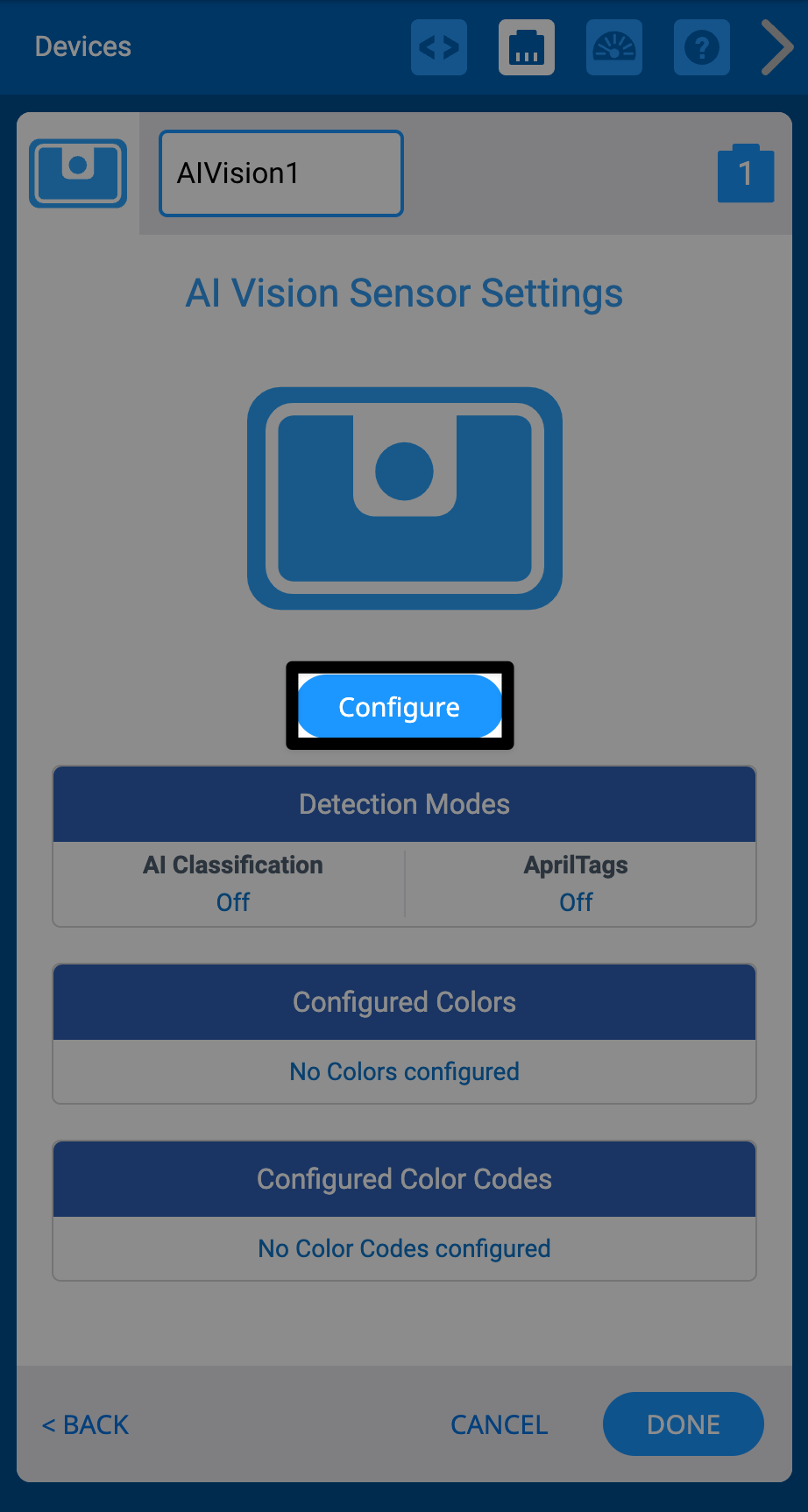

VEXcode IQ デバイスメニュー、AI ビジョンセンサー設定ページ。構成ボタンが強調表示されます。

構成を選択します。

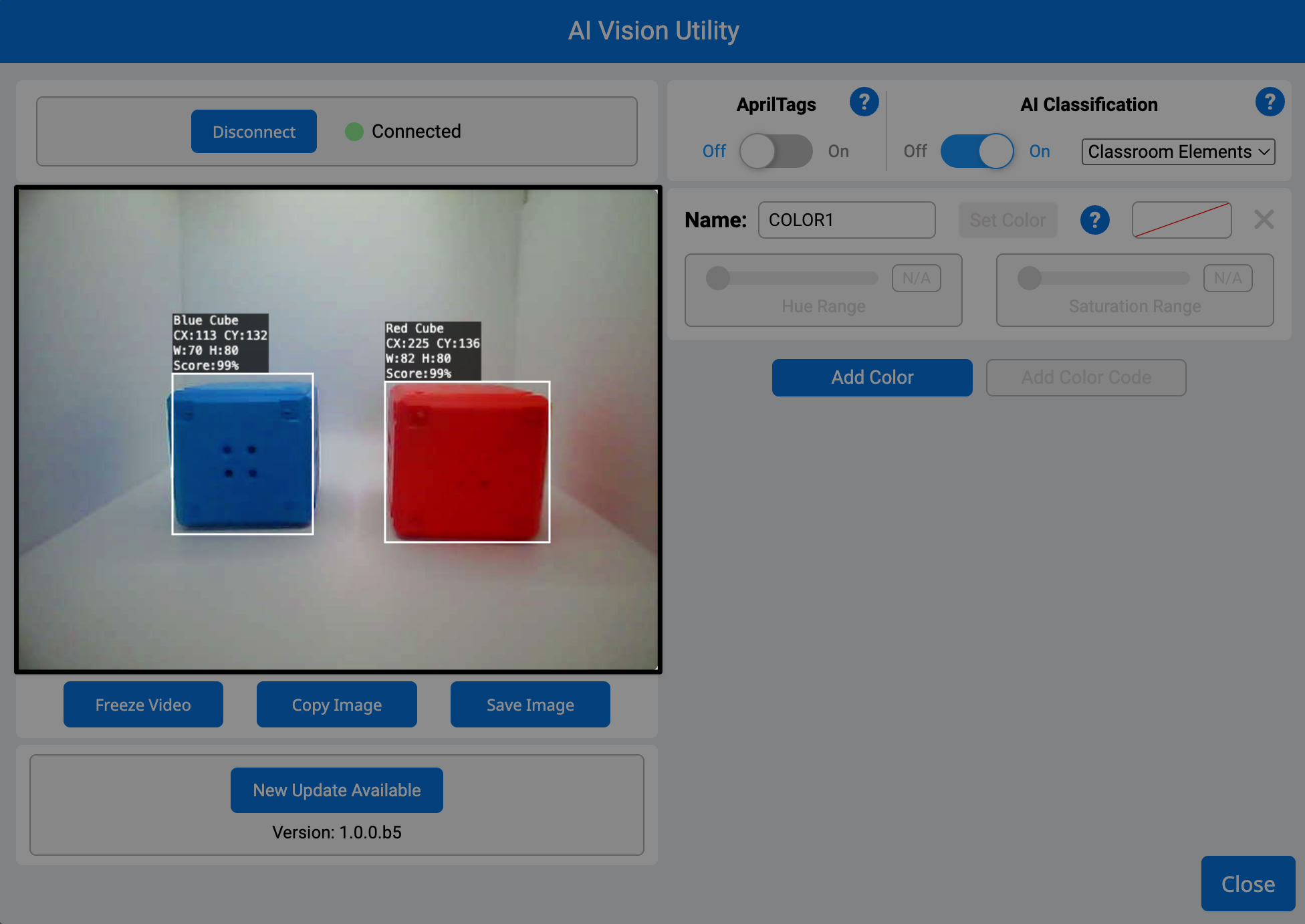

VEXcode IQ AI ビジョンユーティリティ。左側のカメラフィードが強調表示されます。

AI ビジョンセンサーのビデオ画面には、センサーが捉えているものが表示されます。更新には数秒かかる場合があります。

更新されない場合は、センサーとコンピューターへのケーブル接続を確認してください。

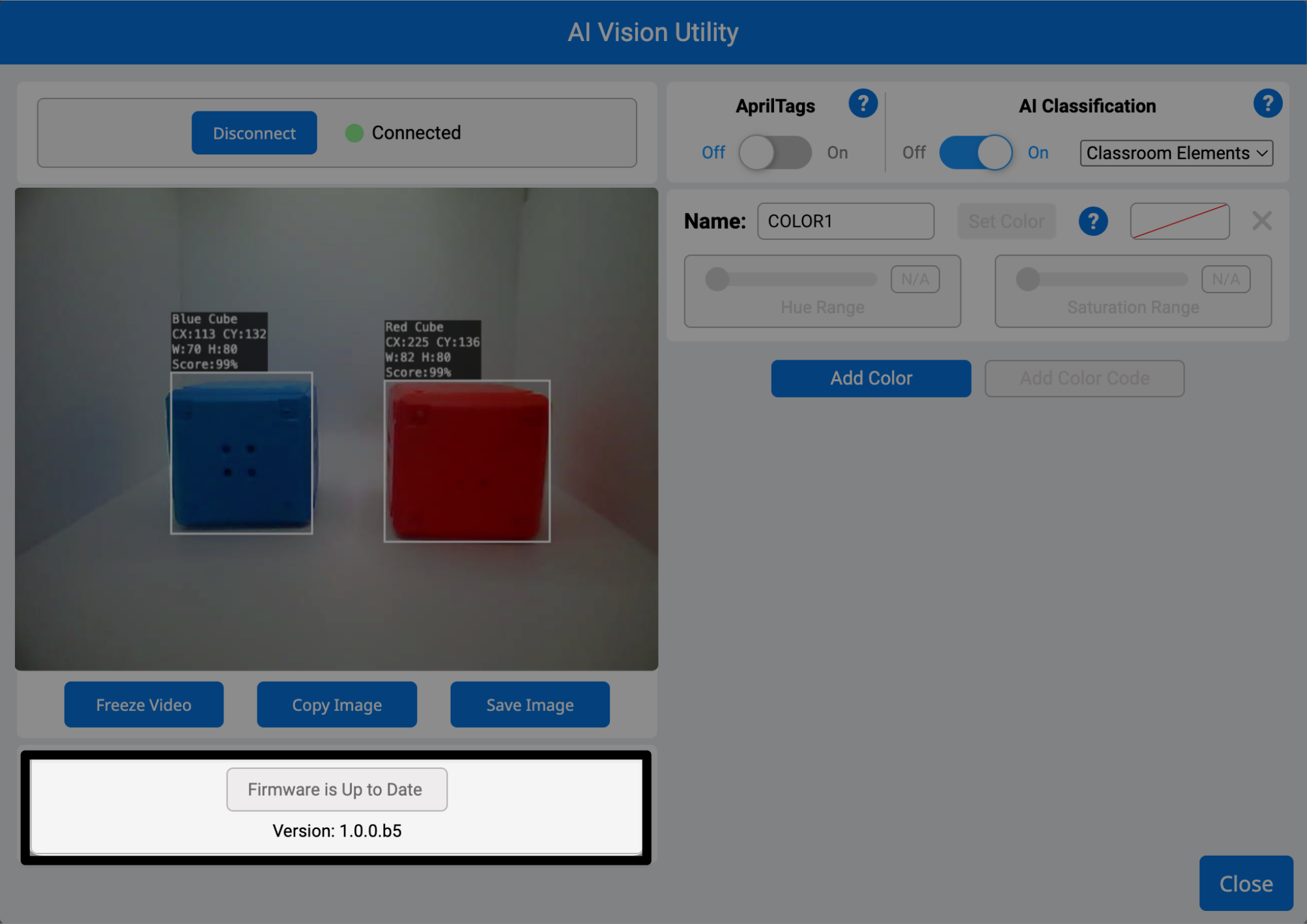

ファームウェアを搭載した VEXcode IQ AI ビジョンユーティリティは最新です。バージョン1.0.0.b5がハイライト表示

AI ビジョンセンサーの画面の下には、AI ビジョンセンサーのファームウェアに関する情報が表示されます。

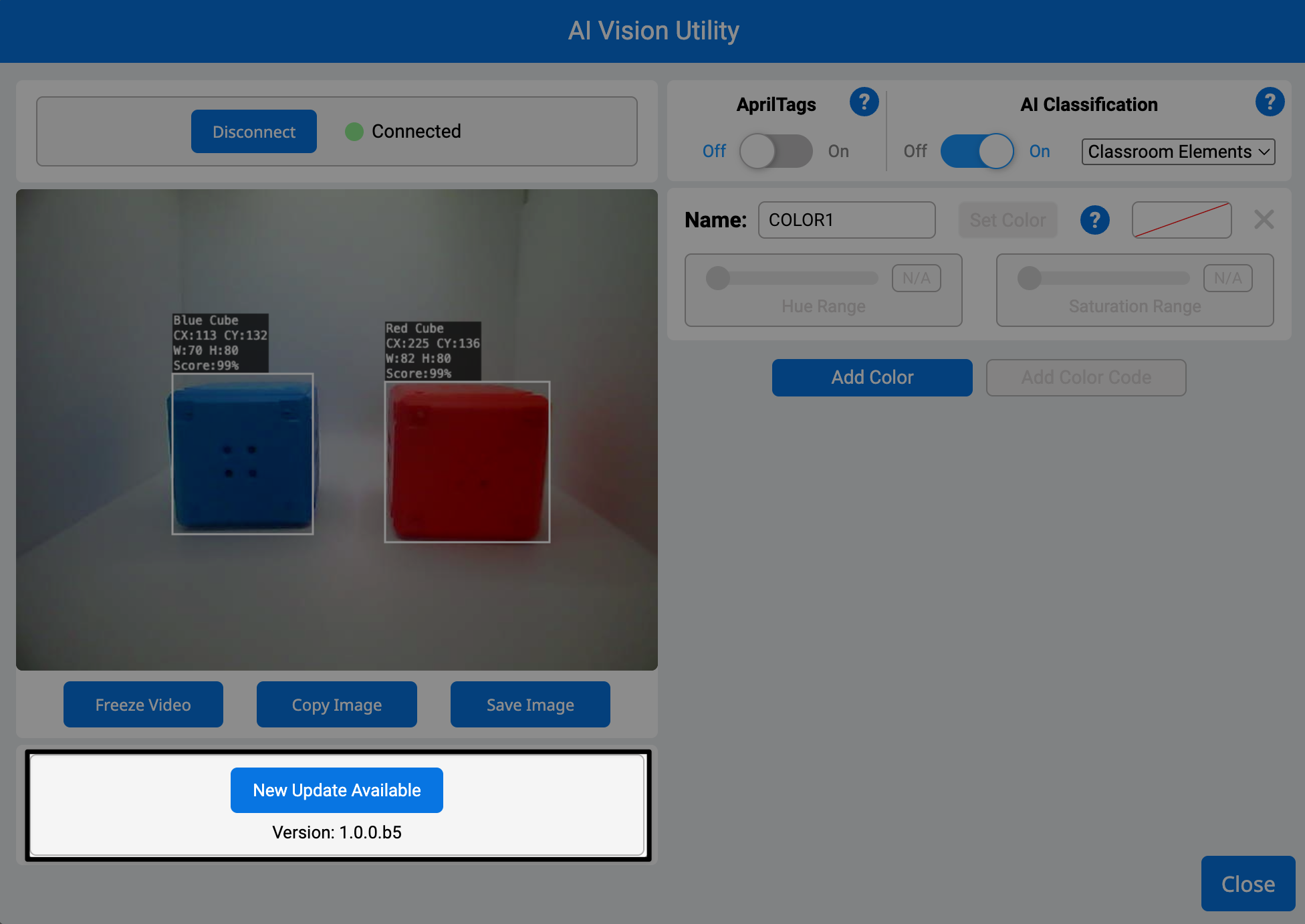

VEXcode IQ AI Vision Utility の新しいアップデート利用可能ボタンとバージョン 1.0.0.b5 がハイライト表示されました

ボタンに 新しいアップデートが利用可能ですと表示されている場合は、ファームウェアを更新する必要があることを意味します。 AIビジョンセンサーのファームウェアのアップデートについては、この記事をご覧

IQ ロボティクスの AI ビジョンセンサーを示す図。そのコンポーネントと機能を紹介し、主要な機能と接続を示すラベルが付いています。

ボタンに ファームウェアは最新です と表示されている場合、AI ビジョンセンサーには最新のファームウェアがインストールされており、すぐに使用できます。

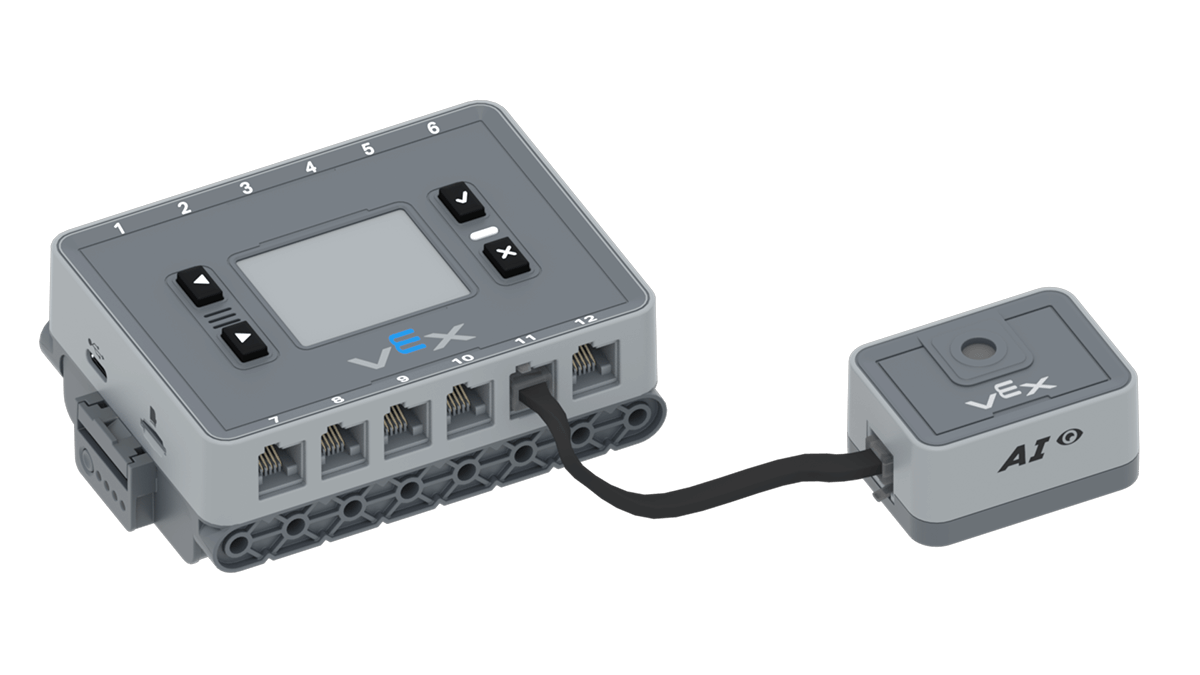

VEX IQ Brain はポート 11 の IQ AI Vision センサーに接続します。

AI ビジョンセンサーの設定が完了したら、センサーをコンピューターから取り外し、スマートケーブルを使用して IQ Brain に接続します。

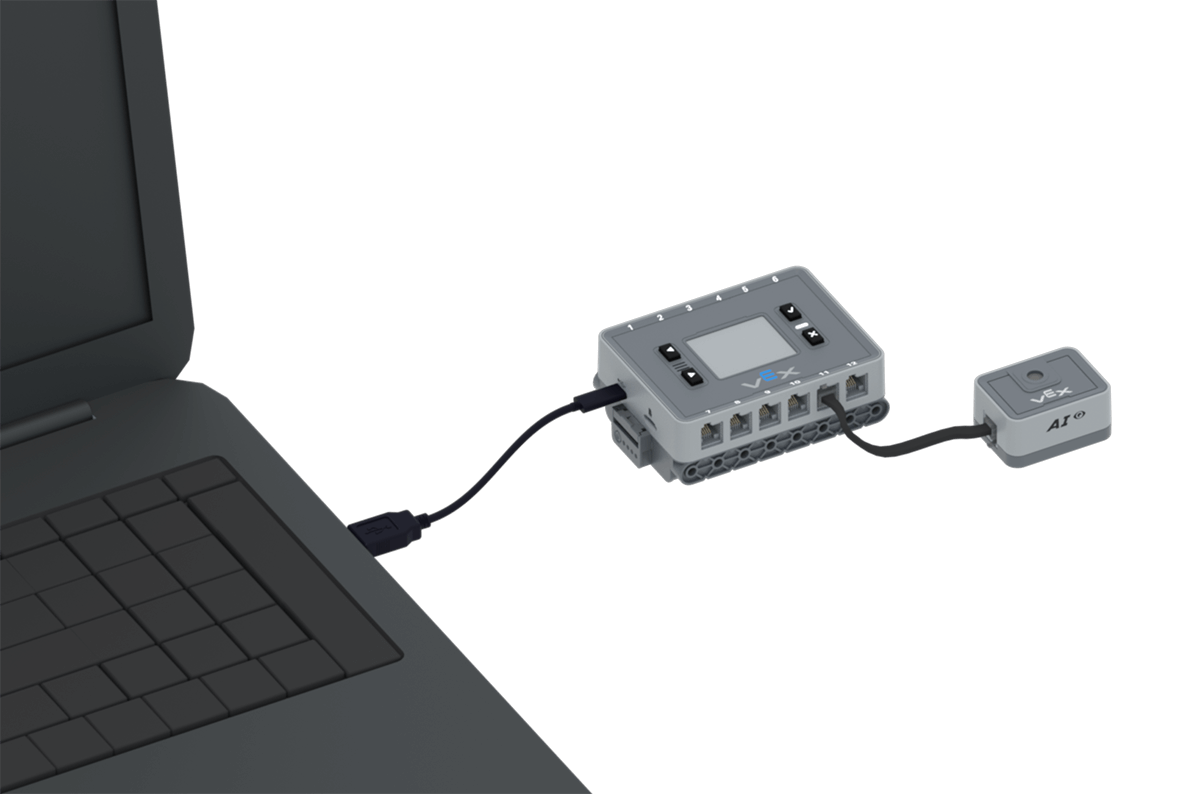

VEX IQ第2世代ブレインがAIビジョンセンサーとコンピューターを接続

IQ Brain をコンピューターに接続し、AI ビジョンセンサーを使用してプロジェクトをダウンロードできるようになりました。
