部品を整理する場合でも、一連の構築手順に従う場合でも、カスタム設計を構築する場合でも、部品を正しく識別することが成功の鍵となります。

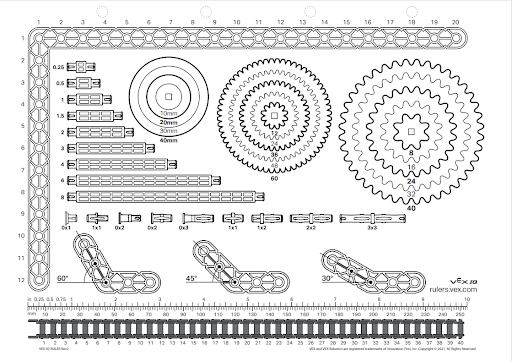

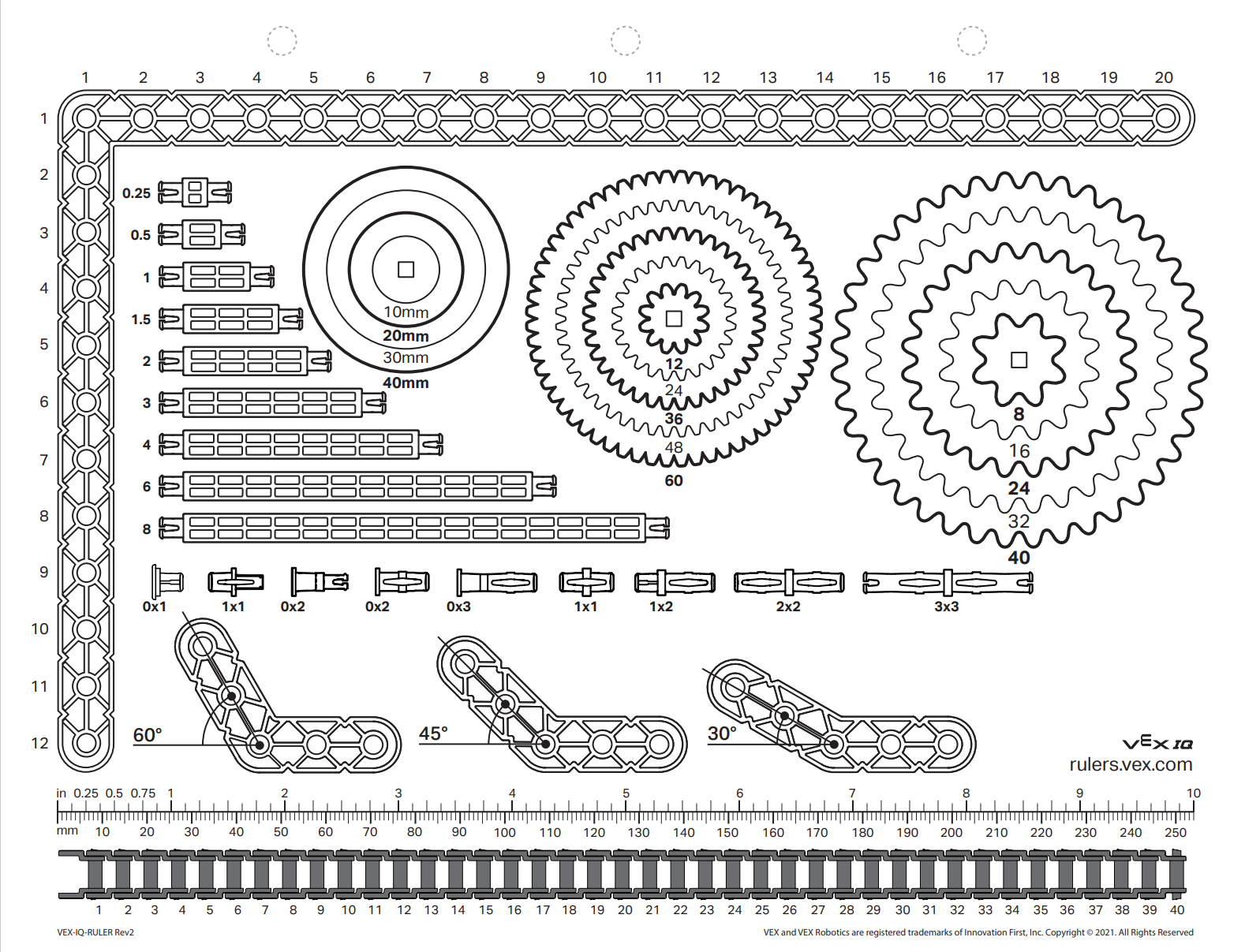

VEX IQ Parts Ruler は、部品の識別に役立つ便利なツールです。
注: .pdf を印刷するときは、必ず 100% スケールに設定してください。
定規を使用して部品を識別する
VEX IQ パーツ ルーラーは、パーツを整理するとき、または一連の組み立て手順に従うときに、パーツを識別するために使用できます。 定規のスケールは 1:1 なので、パーツを定規の上に置くだけです。

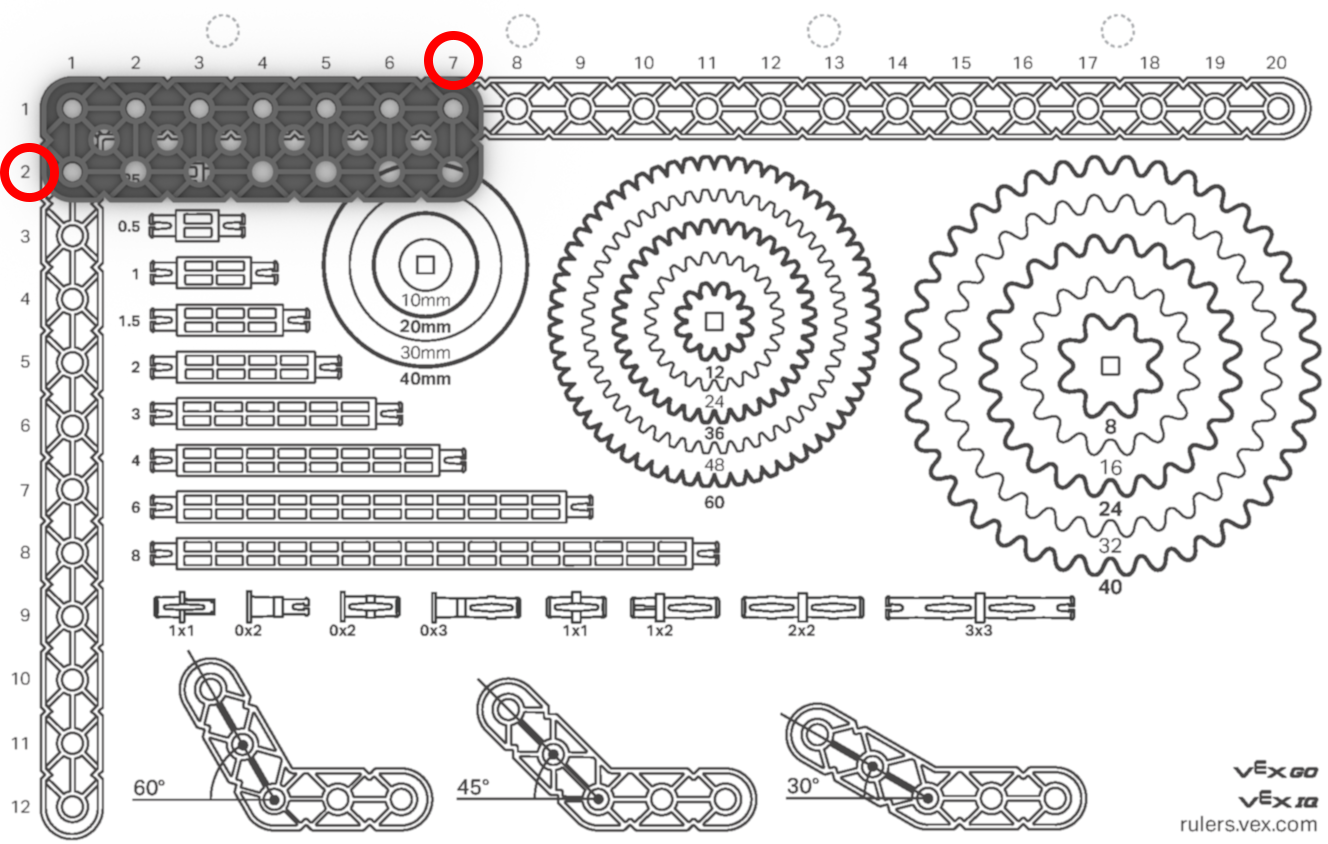

梁とプレートの測定。 示されている例は 2x7 ビームです。
- 2 は 2 ピッチ単位の幅を示します。
- 7 は 7 ピッチ単位の長さを示します。

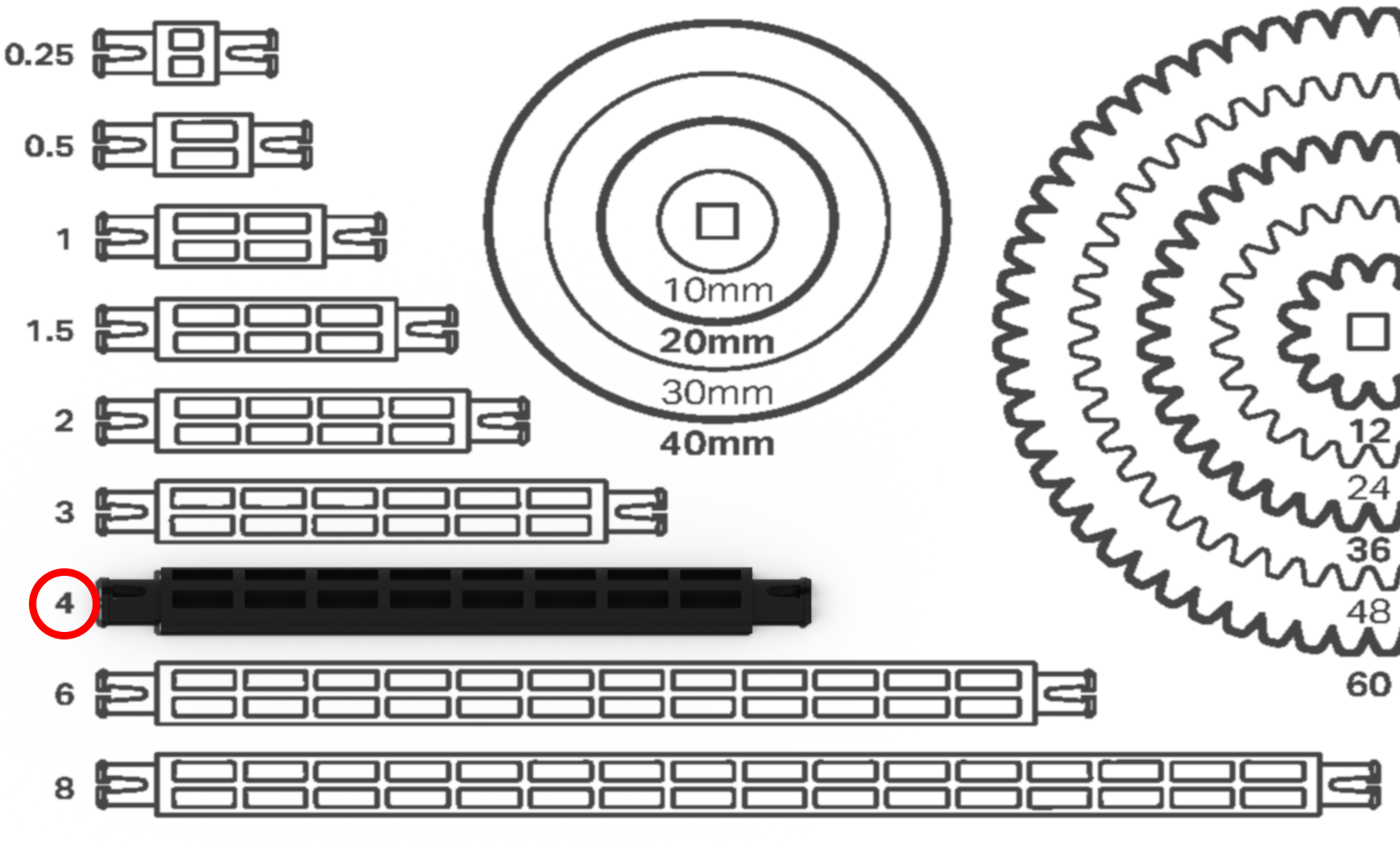

スタンドオフの測定。 示されている例は 4x スタンドオフです。

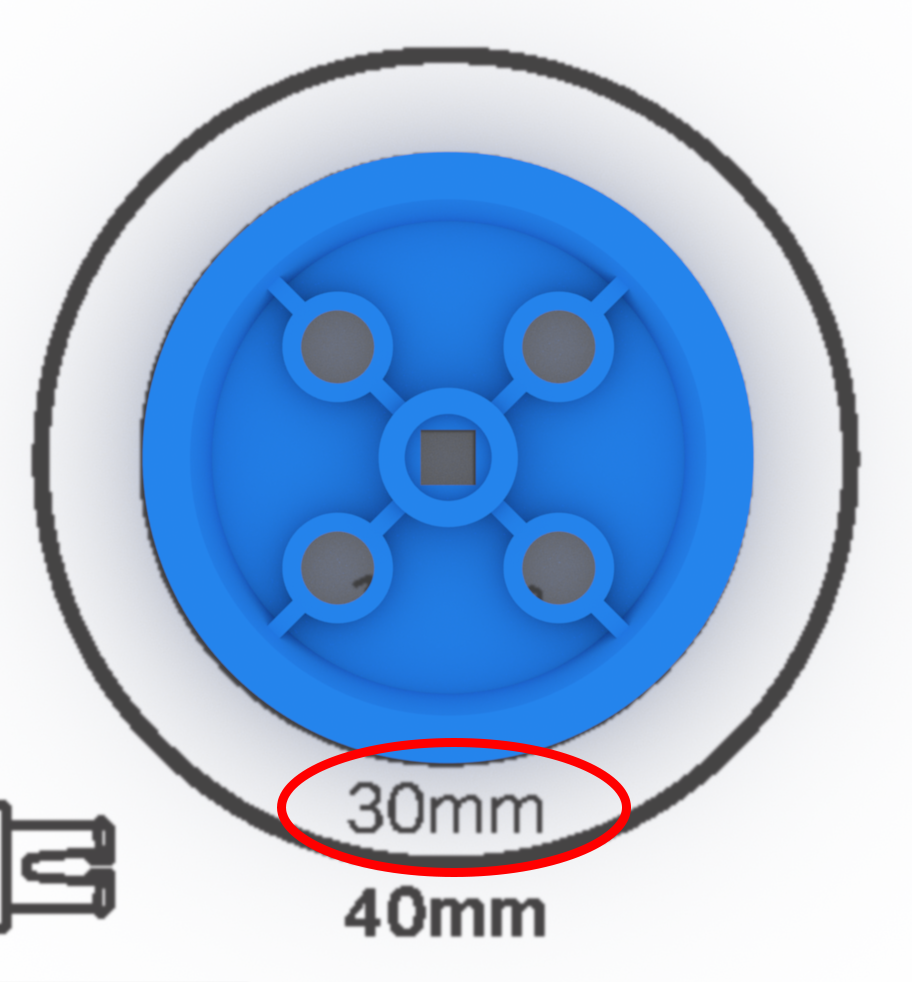

プーリーの測定。 示されている例は 30mm プーリーです。

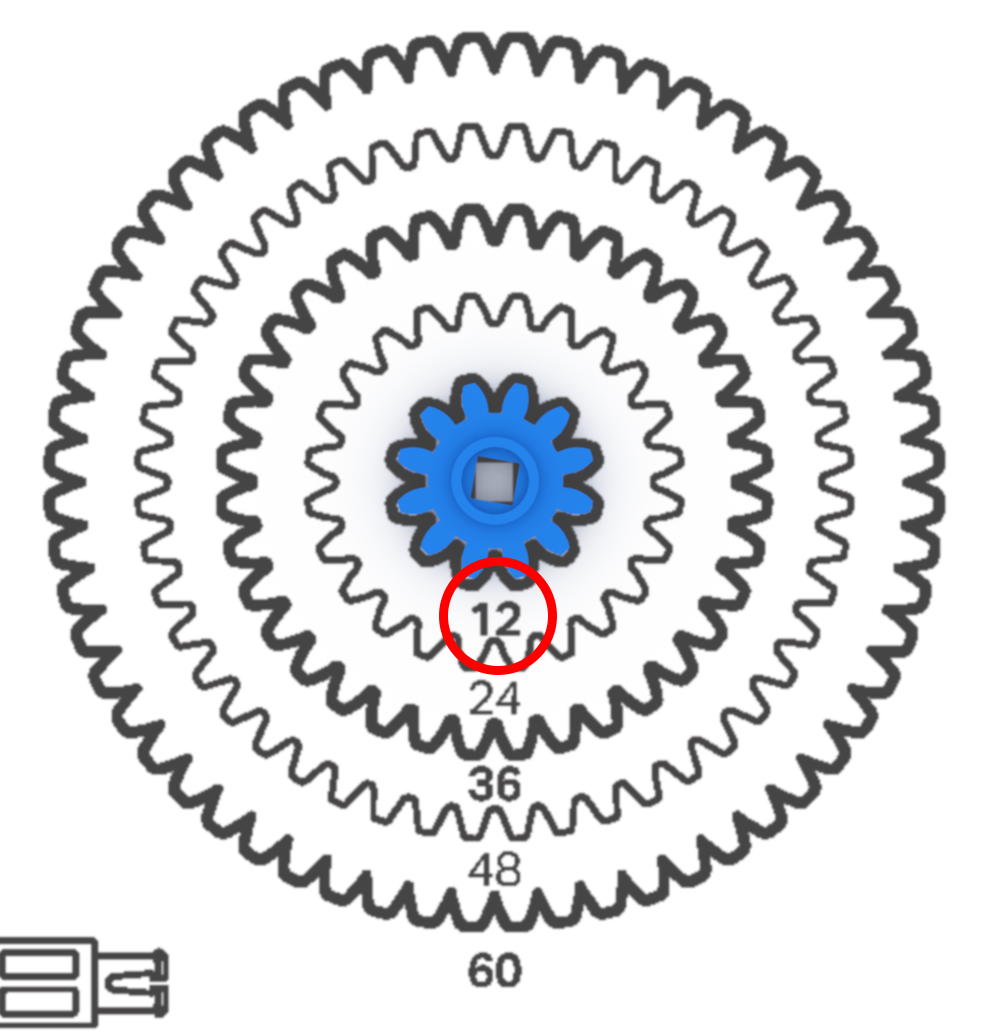

歯車の測定。 示されている例は 12 歯のギアです。

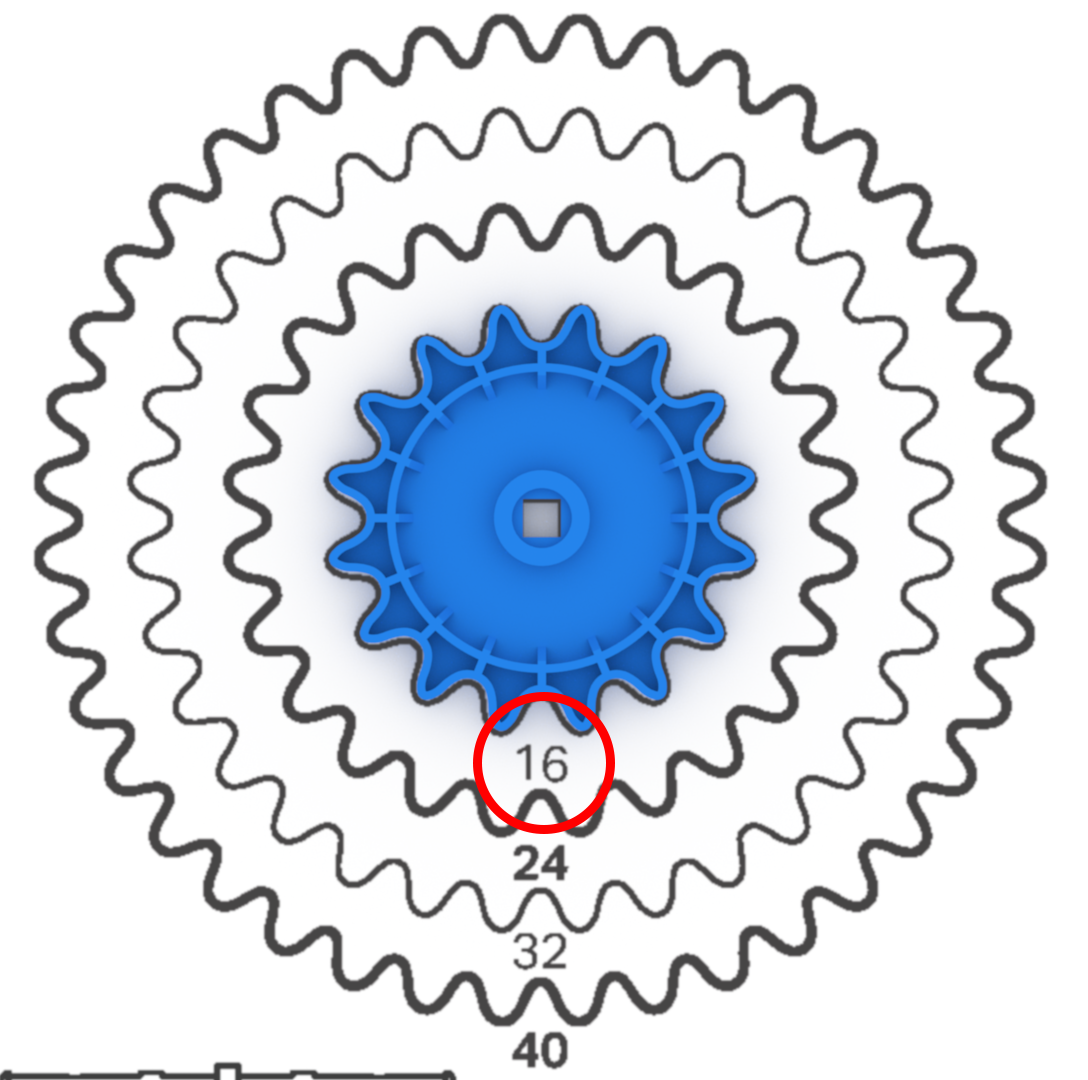

スプロケットの測定。 示されている例は 16 歯のスプロケットです。

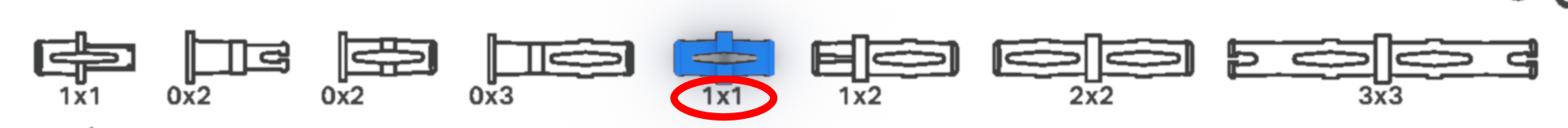

測定ピン。 示されている例は 1x1 ピンです。

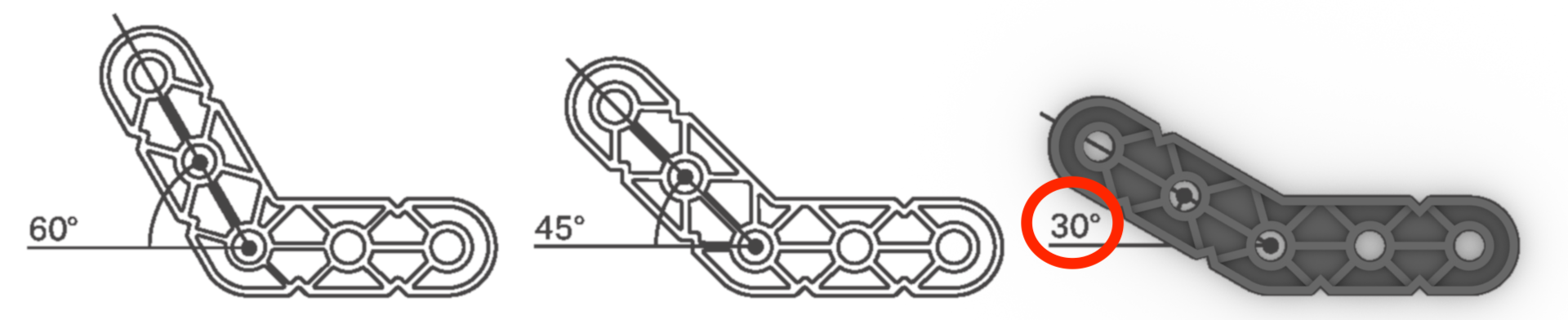

特殊ビームを測定します。 示されている例は 30° 斜角ビームです。
ロボットの組み立て中に定規を使用する
VEX プラスチック パーツ定規は、部品や距離を測定するための測定ツールとしても使用できます。 これは、部品の選択に関する具体的な指示がないカスタム ロボットを設計および組み立てる場合に非常に役立ちます。
ヒントとテクニック: VEX プラスチック パーツ ルーラーの .pdf は、透明なプラスチック透明シートに印刷できます。 これにより、ロボットに定規を重ねて定規を通して測定することが可能になります。
カスタム ロボットを組み立てる際の定規の使用例をいくつか紹介します。

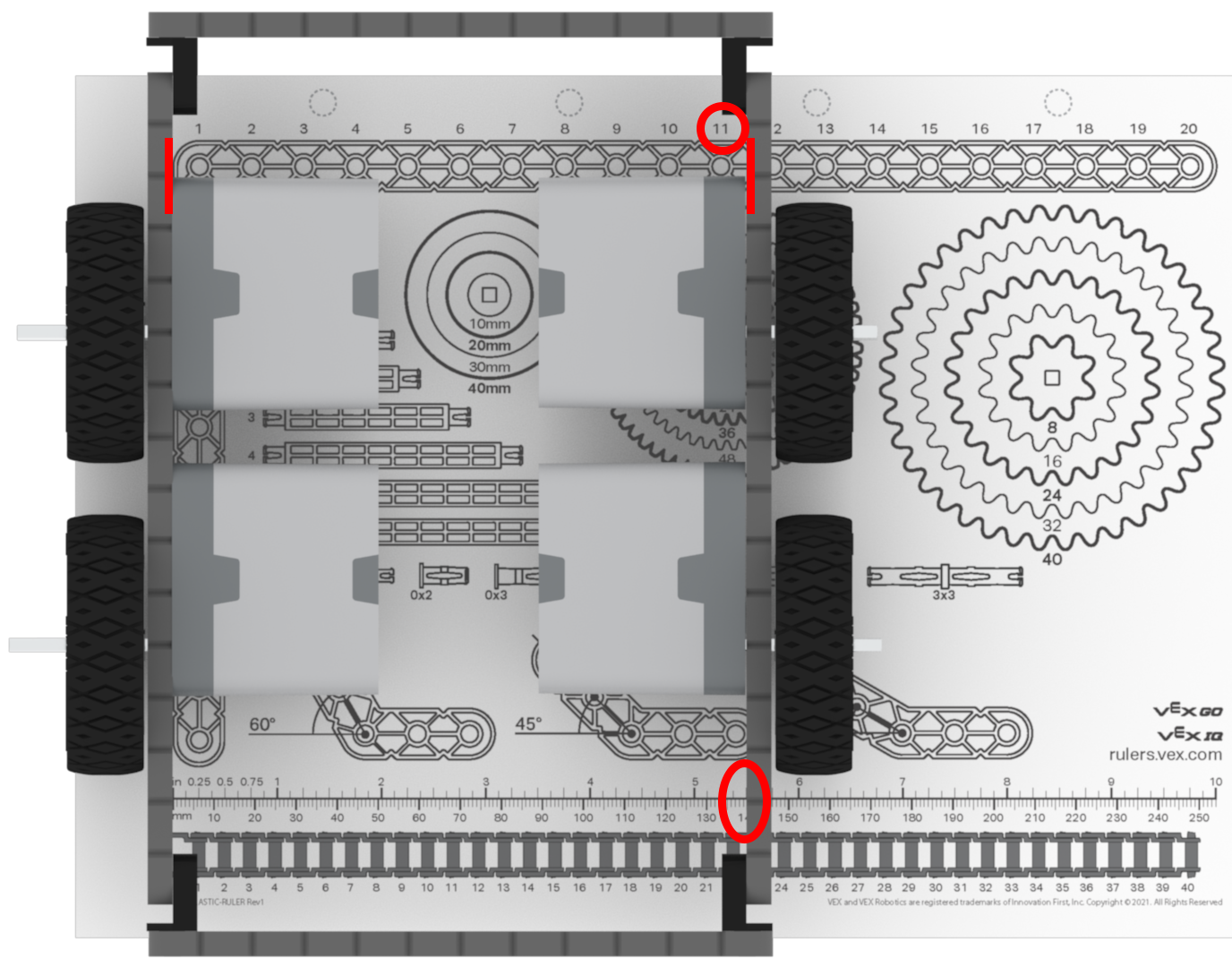

ロボットシャーシのビーム間の距離を測定します。 この例は、11 ピッチまたは 5.5 インチのロボット シャーシ上のビーム間の距離を示しています。

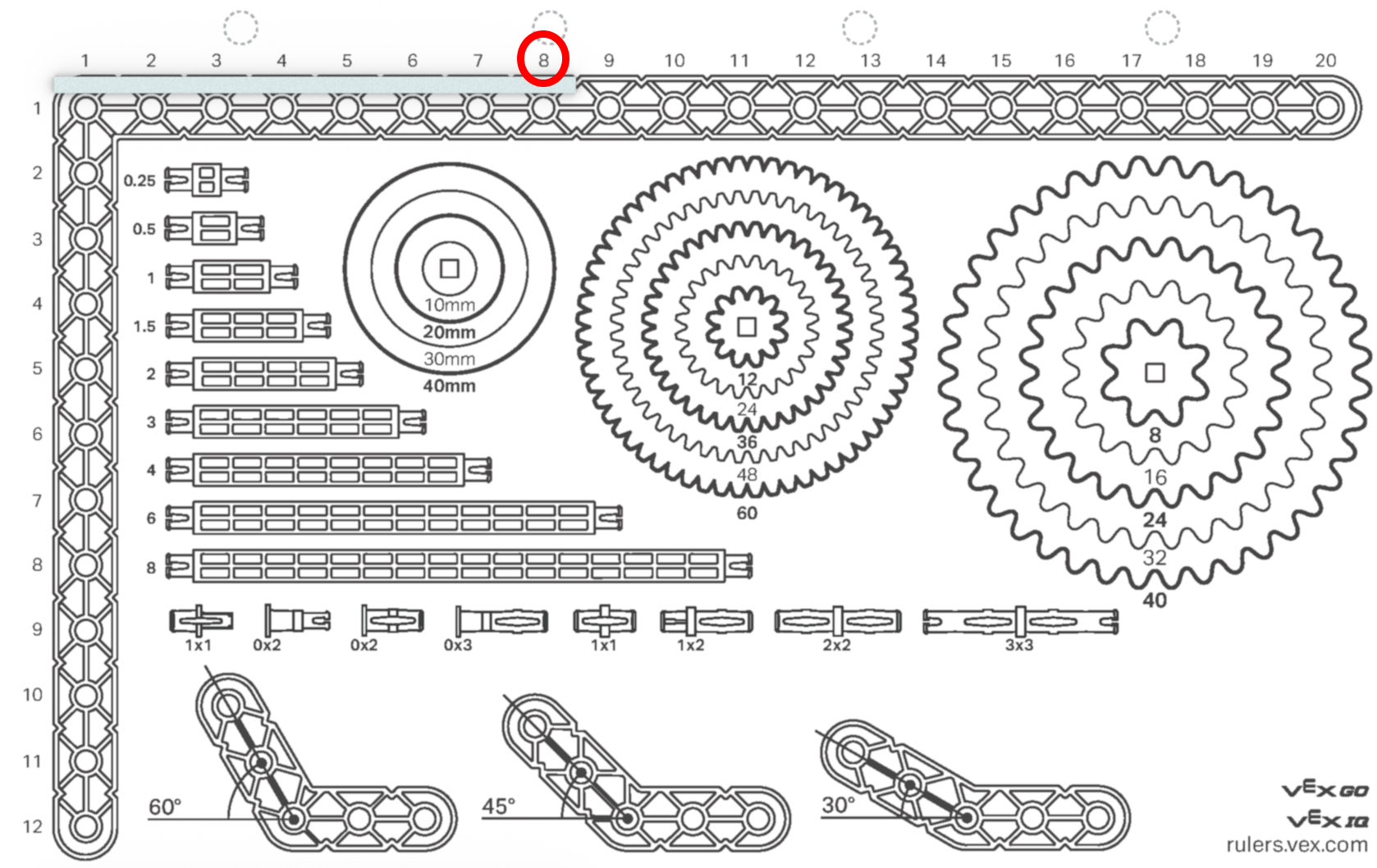

ピッチを使用してシャフトの長さを測定します。 この例は8ピッチシャフトを示しています。

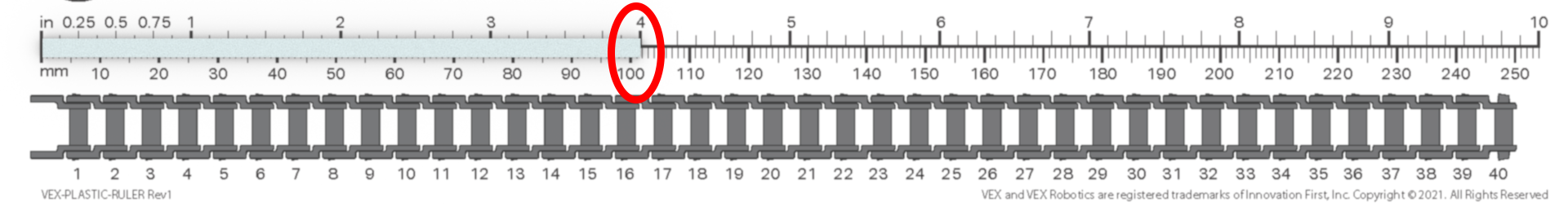

インチ/ミリメートルを使用してシャフトの長さを測定します。 この例は 4 インチ シャフト (4 インチ/102 ミリメートル) を示しています。

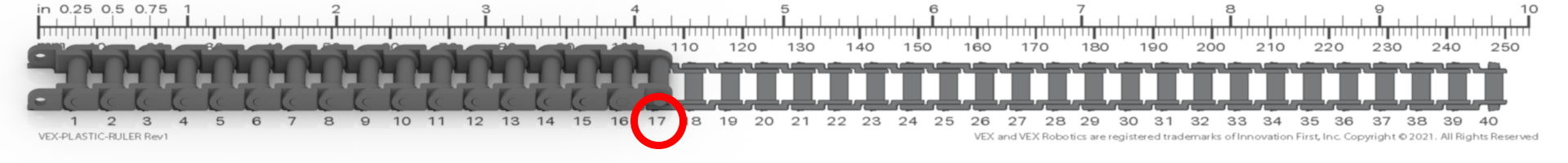

チェーン/スプロケット システムのチェーン リンクの数を測定します。
