V5 ワークセル キット ストレージ - ビン 1: STEM ラボ ハードウェア

この記事では、ストレージ ビン 1 に整理される V5 ワークセル キットの部品について説明します。

ストレージ ビン 1 を整理するには、次の 2 つのコンポーネントが必要です。

V5ワークセルキット収納ビン1トレイを上から見た図です。

トレイ

V5ワークセルキット収納ビン1のベースを上から見た図です。

ベース

この記事では、Bin 1 の各部分を整理し、左から右に次の情報を表形式で示します。

  • パーツ: パーツの名前です。 vexrobotics.comで個別に購入できる交換部品へのハイパーリンクが提供されています。
  • 写真: 部品の画像です。キットを開梱して V5 ワークセルを組み立てるときに、これを参考にしてください。
  • 部品番号: 部品が大きなキット、バッグ、またはボックスに入っている場合は、キット、バッグ、またはボックスの部品番号と個々の部品番号が提供されます。これらの部品番号は、キットを開梱するときや V5 ワークセルを組み立てるときに役立ちます。
  • 数量: 提供される各部品の数量です。これを使用して、開梱時にビンまたはトレイの各場所に正しい数の部品があることを確認します。
  • バッグ ノート: この列には、キット、バッグ、またはボックス内の部品がどのように受け取られるかに関する情報が提供されます。部品が大きなキット、バッグ、または箱に入っている場合は、ラベルの画像が参考として提供されます。キットを開封する際は、これらを参考にしてください。
  • 場所: これは、部品をそのビンまたはトレイ内のどこに配置すべきかが強調表示されたビンまたはトレイの画像です。この情報は、V5 ワークセルの構築時に、パーツが配置されている場所を思い出す必要がある場合にも役立ちます。
    • 役立つヒント: これらは「場所」列に記載されています。これらのヒントは、パッケージング、部品番号の識別、または追加の整理に関するヒントに関する追加のコンテキストや情報を提供します。

収納箱1: トレイ

一部 写真 部品番号 量 バッグノート 位置

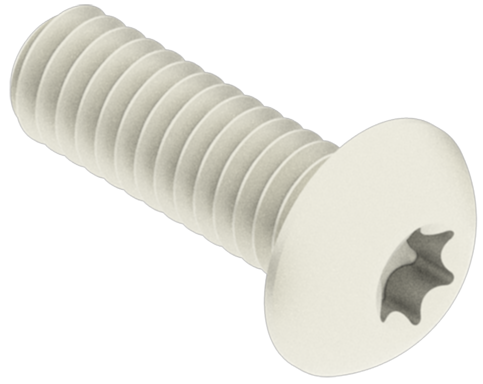

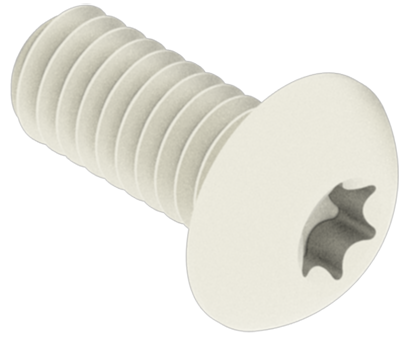

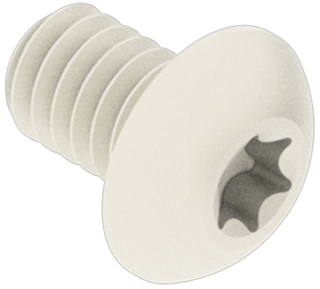

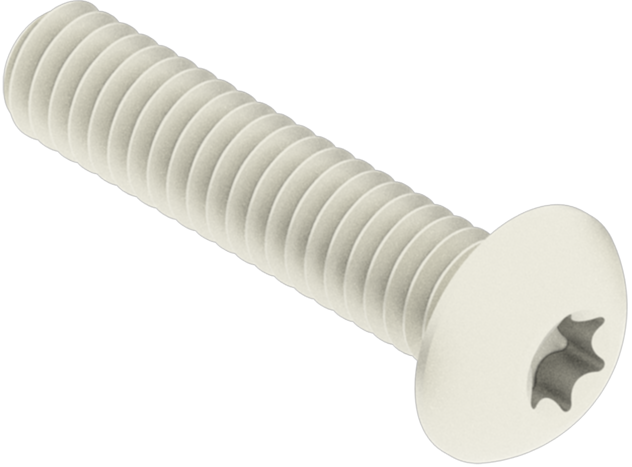

#8-32 x 1/4" スタードライブスクリュー #8-32 x 1/4インチ スタードライブネジ。 276-4990-001 300 100個入り3袋入り

この部品の位置は、トレイの右上隅に示されています。

役立つヒント:

rulers.vex.comの VEX V5 金属部品定規を使用すると、さまざまなネジのサイズを簡単に区別して識別できます。
#8-32 x 3/8" スタードライブスクリュー #8-32 x 3/8インチ スタードライブネジ。 276-4991-001 100 1袋100個入り

この部品の位置は、トレイの右側に示されています。

役立つヒント:

rulers.vex.comの VEX V5 金属部品定規を使用すると、さまざまなネジのサイズを簡単に区別して識別できます。
#8-32 x 1/2" スタードライブスクリュー #8-32 x 1/2インチ スタードライブネジ。 276-4992-001 300 100個入り3袋入り

この部品の位置は、トレイの右下隅に示されています。

役立つヒント:

rulers.vex.comの VEX V5 金属部品定規を使用すると、さまざまなネジのサイズを簡単に区別して識別できます。
#8-32 x 3/4" スタードライブスクリュー #8-32 x 3/4インチ スタードライブネジ。 276-4994-001 100 1袋100個入り

この部品の位置は、トレイの右側に示されています。

役立つヒント:

rulers.vex.comの VEX V5 金属部品定規を使用すると、さまざまなネジのサイズを簡単に区別して識別できます。

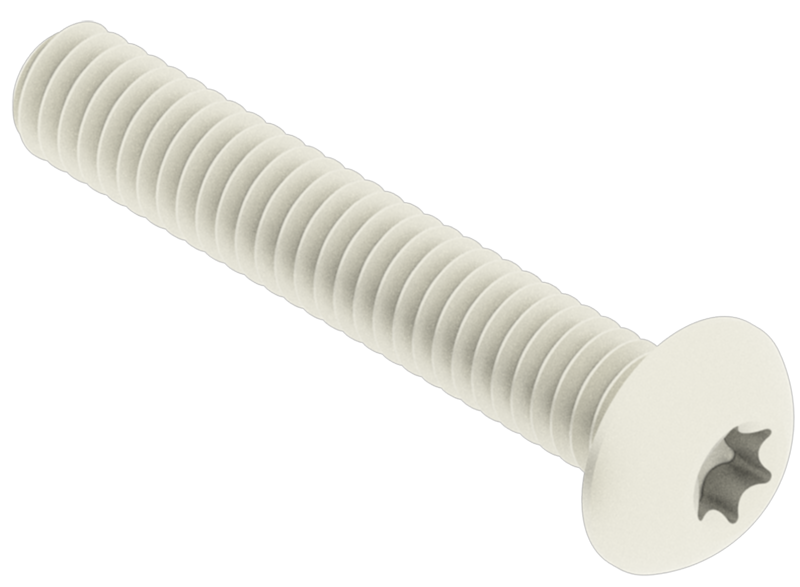

#8-32 x 1.000" スタードライブスクリュー #8-32 x 1インチ スタードライブネジ。 276-4996-001 100 1袋100個入り

この部品の位置は、トレイの左下隅に示されています。

役立つヒント:

rulers.vex.comの VEX V5 金属部品定規を使用すると、さまざまなネジのサイズを簡単に区別して識別できます。

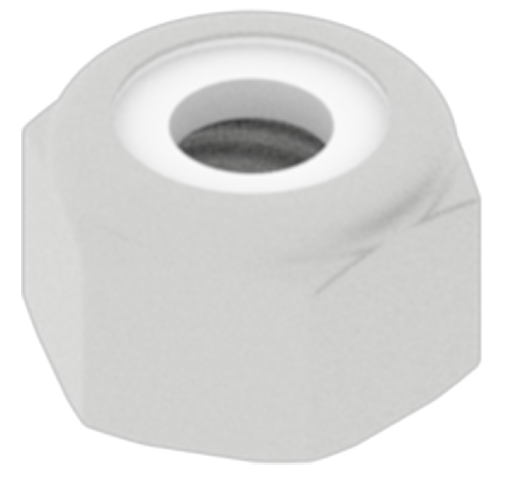

#8-32 ナイロックナット #8-32 ナイロックナット。 275-1027-001 400 100個入り4袋入り この部品の位置は、トレイの底面に示されています。

役立つヒント: トレイにピースを捨てるときは、ジップバッグは保存しておいてください。これらは、後でバラエティバッグに入っているパーツを整理するために使用できます。

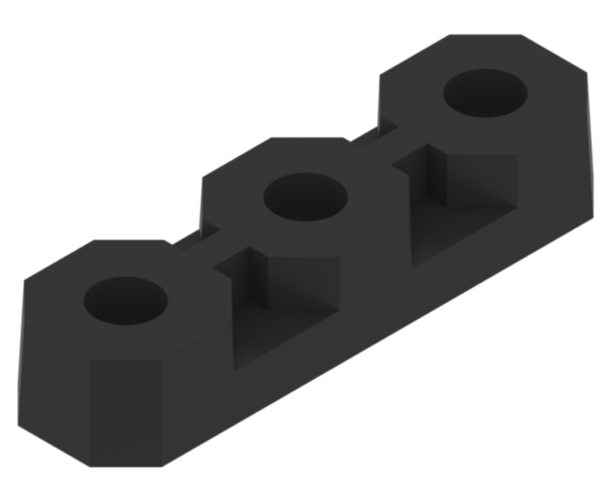

フラットベアリング 平型ベアリング。 100個のフラットベアリングがこの袋に入っています:
276-6820-806

5個のフラットベアリングがこの袋に入っています:
276-6009-808

個別の部品番号:
276-1209-001		 105 20 個入りの袋が 5 つあります。

最後の 5 個はこの袋に入っています: 平軸受を含む3種類の部品が入った袋のアイコン。 		この部品の位置は、トレイの底面に示されています。

役立つヒント: トレイにピースを捨てるときは、ジップバッグは保存しておいてください。これらは、後でバラエティバッグに入っているパーツを整理するために使用できます。
1/2インチスタンドオフ 1/2インチのスペーサー。 この部品はスタンドオフバッグに入っています:
276-7472-802

個別部品番号:
275-1014-001

 40 これらの部品はスタンドオフバッグに入っています

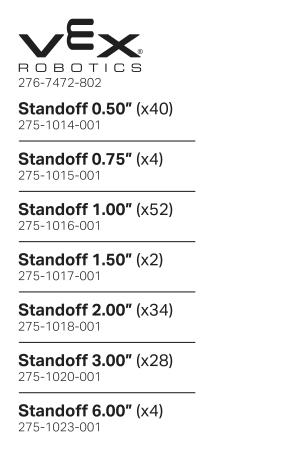

長さの異なる7種類のスペーサーが入った袋の部品リスト。

スペーサー部品の位置は、トレイの中央に示されています。

役立つヒント: 組み立て中に簡単に取り出せるように、開梱時に余ったジップ付きバッグとテープ、マーカーを使ってスタンドオフをサイズごとに個別の袋に分けてください。各袋の外側にスタンドオフのサイズと個々の部品番号を記入します。



rulers.vex.comの VEX V5 金属部品定規を使用すると、さまざまなスタンドオフ サイズを簡単に区別して識別できます。
3/4インチスタンドオフ 3/4インチのスペーサー。 この部品はスタンドオフバッグに入っています:
276-7472-802

個別部品番号:
275-1015-001		 4
1.00インチスタンドオフ 1インチのスペーサー。 この部品はスタンドオフバッグに入っています:
276-7472-802

個別部品番号:
275-1016-001		 52
1.50インチスタンドオフ 1.5インチのスペーサー。 この部品はスタンドオフバッグに入っています:
276-7472-802

個別部品番号:
275-1017-001		 2

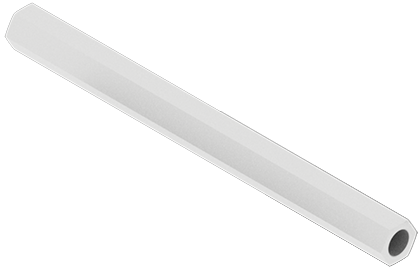

2.00インチスタンドオフ 2インチのスペーサー。 この部品はスタンドオフバッグに入っています:
276-7472-802

個別部品番号:
275-1018-001		 34
3.00インチスタンドオフ 3インチのスペーサー。 この部品はスタンドオフバッグに入っています:
276-7472-802

個別部品番号:
275-1020-001		 28

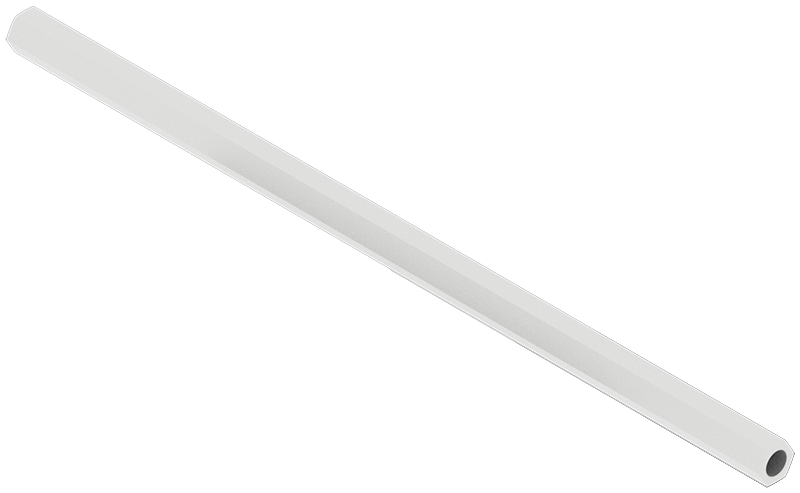

6.00インチスタンドオフ 6インチのスペーサー。 この部品はスタンドオフバッグに入っています:
276-7472-802

個別部品番号:
275-1023-001		 4

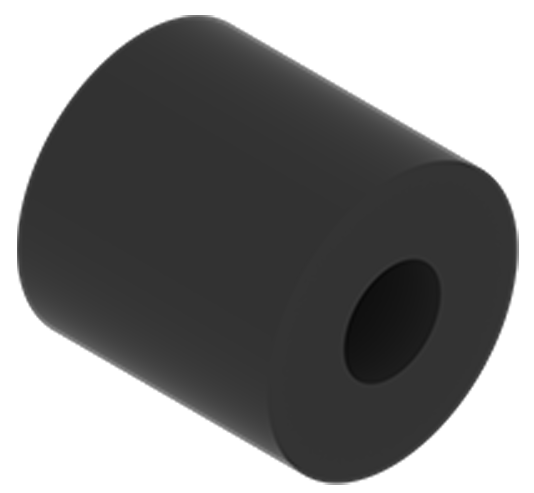

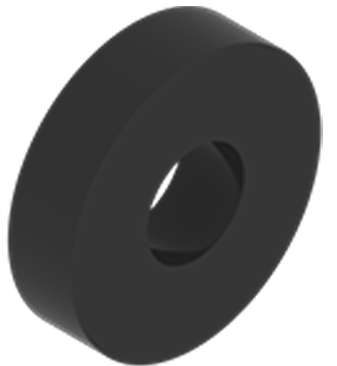

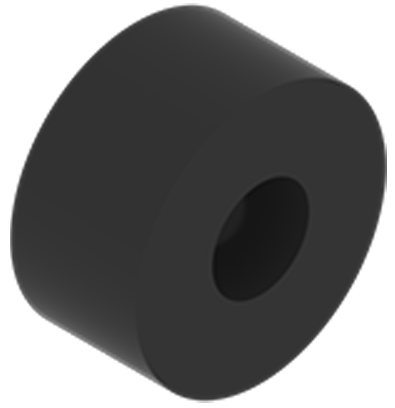

0.125インチスペーサー 0.125インチスペーサー。 この部品はバラエティパックで販売されています:
276-6340

個別部品番号:
276-5912-001		 30 3つのバラエティパックでお届けします

ナイロンスペーサーを含むVEXバラエティパックのアイコン。

この部品の位置は、トレイの左側に示されています。

役立つヒント: 開梱時に余ったジップ付き袋とテープ、マーカーを使って、スペーサーをサイズごとに個別の袋に分けて、組み立て中に簡単に取り出せるようにします。各袋の外側にスペーサーのサイズと個別の部品番号を記入します。



rulers.vex.comの VEX V5 金属部品定規を使用すると、さまざまなスペーサー サイズを簡単に区別して識別できます。
0.25インチスペーサー 0.25インチスペーサー。 この部品はバラエティパックで販売されています:
276-6340

個別部品番号:
276-5913-001		 30

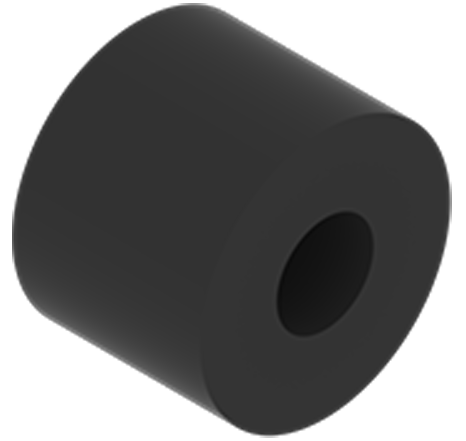

0.375インチスペーサー 0.375インチスペーサー。 この部品はバラエティパックで販売されています:
276-6340

個別部品番号:
276-5914-001		 30
0.50” スペーサー 0.5インチスペーサー。 この部品はバラエティパックで提供されます:
276-6340

個別部品番号:
276-5915-001		 30

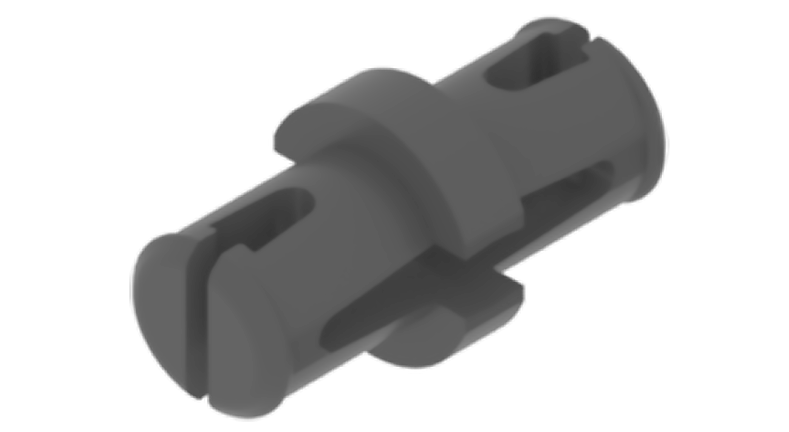

1x1 コネクタピン 1x1コネクタピン。 この部品はパックで販売されています:
276-7472-801

個別部品番号:
228-3616-060		 4 1パック入り

6種類の部品が入ったバッグの部品リストには、ここに挙げた5種類が含まれています。全リストには、1x1コネクタピン、2x3直角ビーム、ダブル2xワイド、2x2コーナーコネクタ、リニアスライド、1x3センターロックビーム、およびクローギアクランクが含まれます。 		この部品の位置は、トレイの左側に示されています。

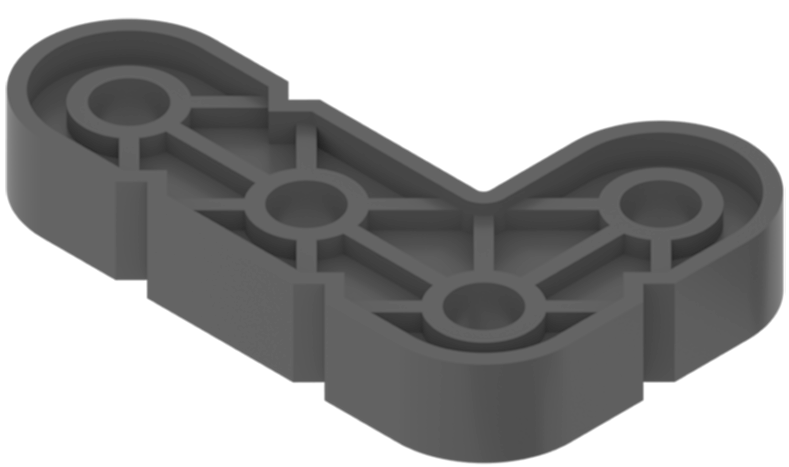

2x3 直角ビーム 2x3直角梁。 この部品はパックで販売されています:
276-7472-801

個別部品番号:
228-3616-145		 2

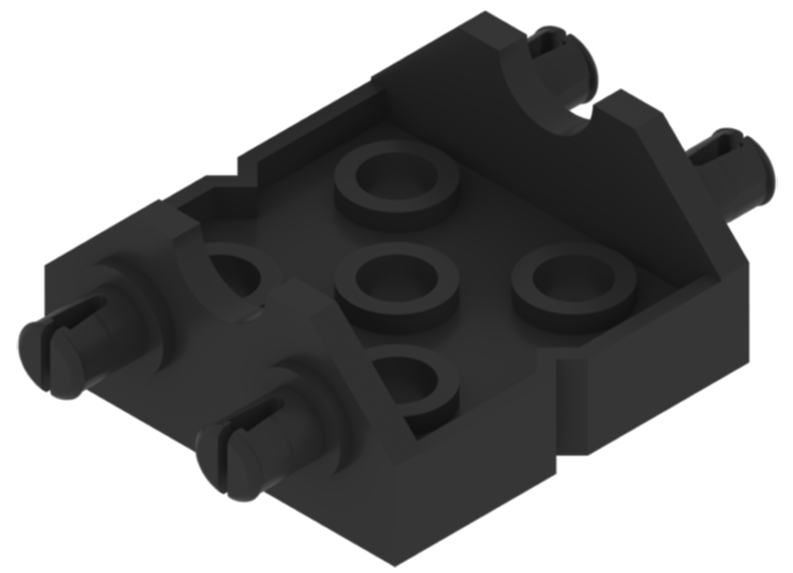

ダブル 2x ワイド、2x2 コーナー コネクタ ダブル2x幅、2x2コーナーコネクター。 この部品はパックで販売されています:
276-7472-801

個別部品番号:
228-3201-220		 1
リニアスライド 直線スライド。 この部品はパックで販売されています:
276-7472-801

個別部品番号:
228-3616-217		 1

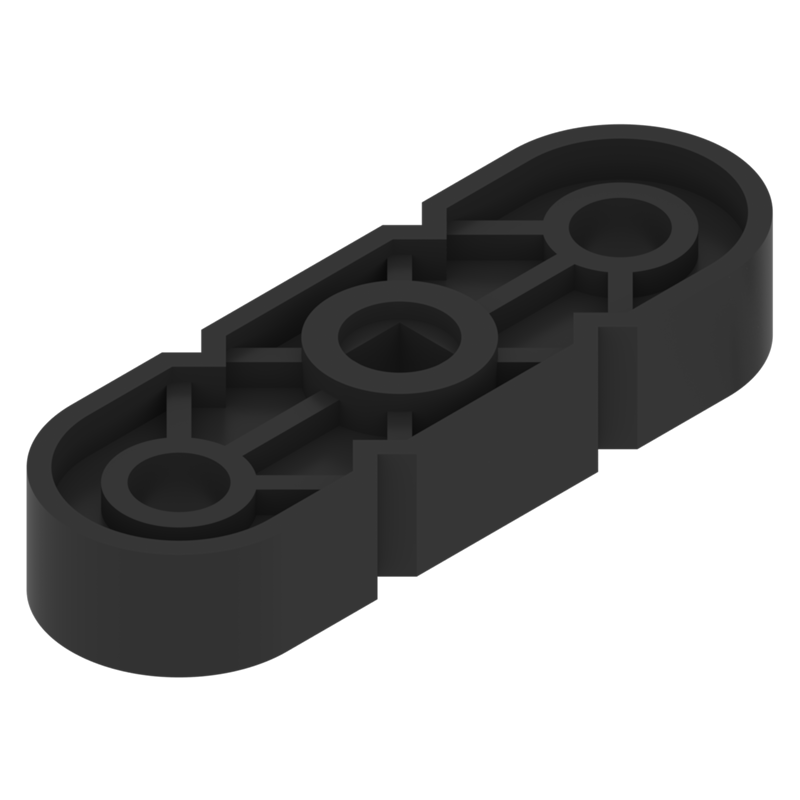

1x3 センターロックビーム 1x3 センターロックビーム。 この部品はパックで販売されています:
276-7472-801

個別部品番号:
228-3201-1141		 2

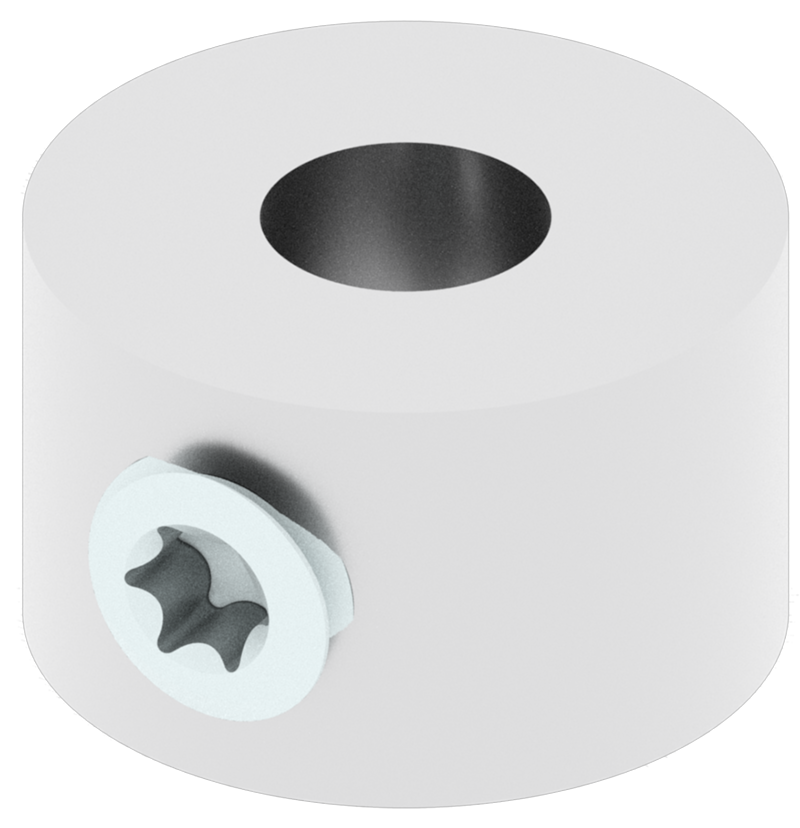

スタードライブシャフトカラー スタードライブシャフトカラー。 この部品は袋入りです:
276-6650-806

個別部品番号:
276-6103-000		 96 1袋96個入り この部品の位置は、トレイの左上隅に示されています。

役立つヒント: トレイにピースを捨てるときは、ジップバッグは保存しておいてください。これらは、後でバラエティバッグに入っているパーツを整理するために使用できます。

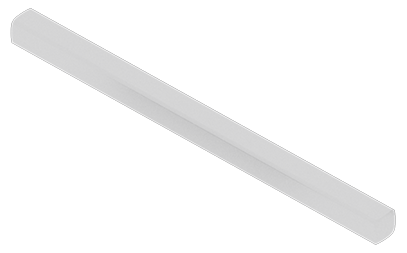

1”または ドライブシャフト 1インチまたは2インチのドライブシャフト。 この部品はバラエティパックで販売されています:
228-6871-800

個別部品番号:
288-2500-117		 20 5つのバラエティパック入り

「Foundation Add-on Kit Shafts」という名称の部品が入ったバラエティパックのラベル。

この部品の位置は、トレイの左上隅に示されています。

役立つヒント: 開梱時に余ったジップ付き袋とテープ、マーカーを使って、スペーサーをサイズごとに個別の袋に分けて、組み立て中に簡単に取り出せるようにします。各袋の外側にスペーサーのサイズと個別の部品番号を記入します。



rulers.vex.com の VEX V5 金属部品定規を使用すると、さまざまなシャフト サイズを簡単に区別して識別できます。
2”または ドライブシャフト 2インチまたは4インチドライブシャフト。 この部品はバラエティパックで販売されています:
228-6871-800

個別部品番号:
288-2500-120		 30

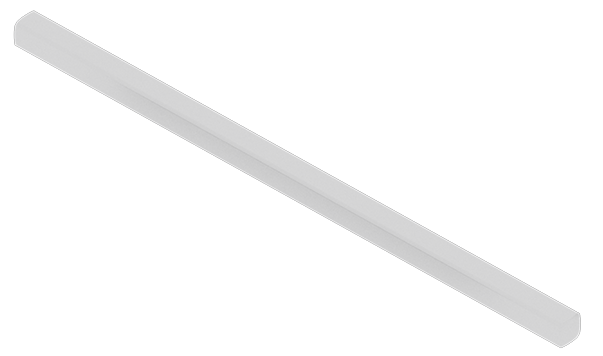

3”または6x ドライブシャフト 3インチまたは6倍ドライブシャフト。 この部品はバラエティパックで販売されています:
228-6871-800

個別部品番号:
288-2500-122		 20
4”または8x ドライブシャフト 4インチまたは8倍ドライブシャフト。 この部品はバラエティパックで販売されています:
228-6871-800

個別部品番号:
288-2500-124		 10

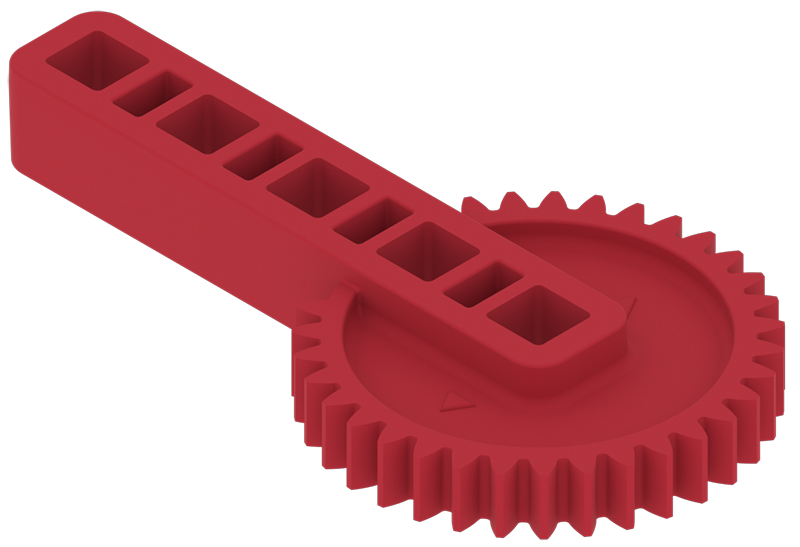

クローギアクランク クローギアクランク。 この部品はパックで提供されます:
276-7472-801

個別の部品番号:
276-6010-003		 3 バラエティパック1個入り

クローギアクランクを含む、6種類の異なる部品が入ったバッグの部品リスト。 		この部品の位置は、トレイの右上隅に示されています。

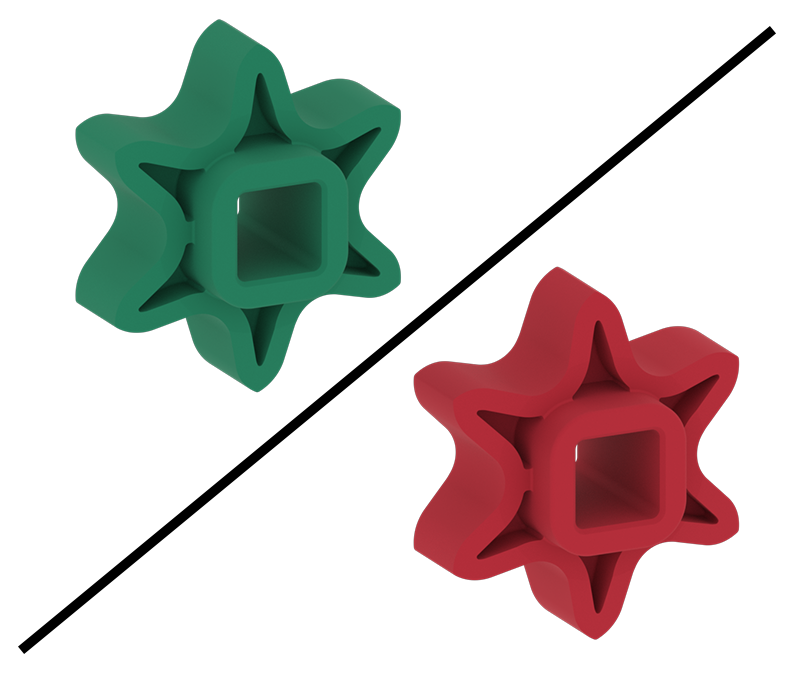

6T 高強度スプロケット

注: この部品は現在、緑から赤に移行中です。		 6T高強度スプロケット。旧型の緑色バージョンと新型の赤色バージョンの両方が掲載されています。 この部品はパックで提供されます:
276-3876

個別の部品番号:
276-2252-003		 8 1パック入り

高強度6歯スプロケット8個パックのラベル。 		この部品の位置は、トレイの右上隅に示されています。

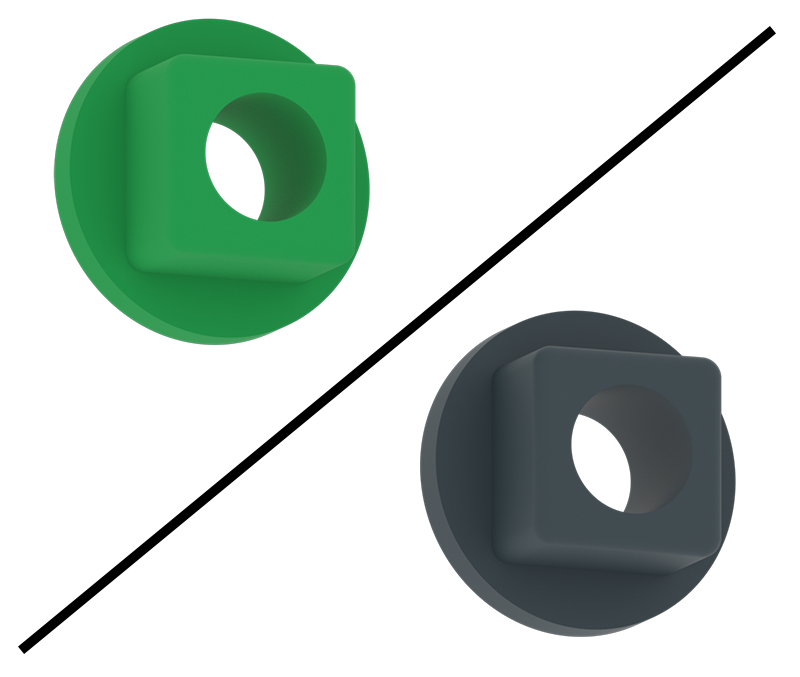

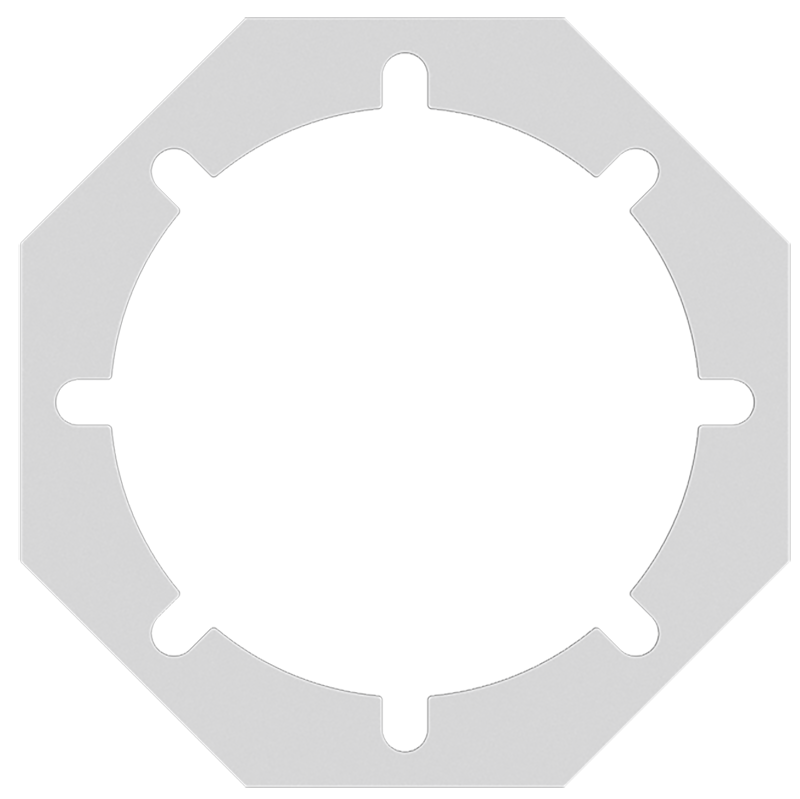

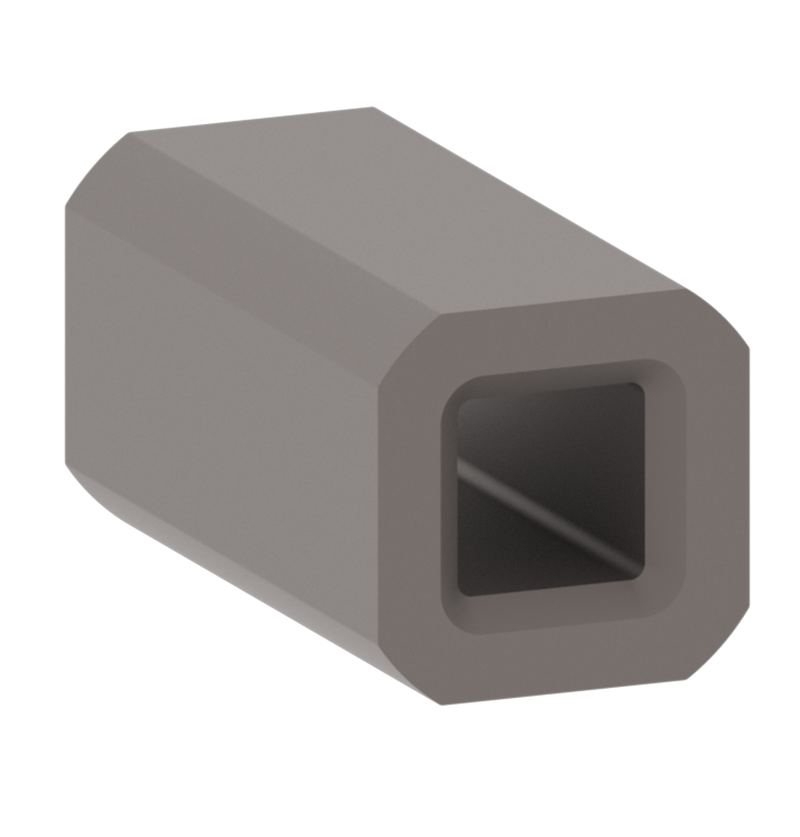

ギアメタルインサート ギアメタルインサート。 この部品は3つのパッケージに入っています
276-3880
276-3881
276-3876

個別部品番号:
276-2250-005		 84 高


Label for the High Strength 30-Tooth Sprocket 4-Pack.


Label for the High Strength 6-Tooth Sprocket 8-Pack.



高強度シャフトインサートキットのラベル。 		この部品の位置は、トレイの右上隅に示されています。

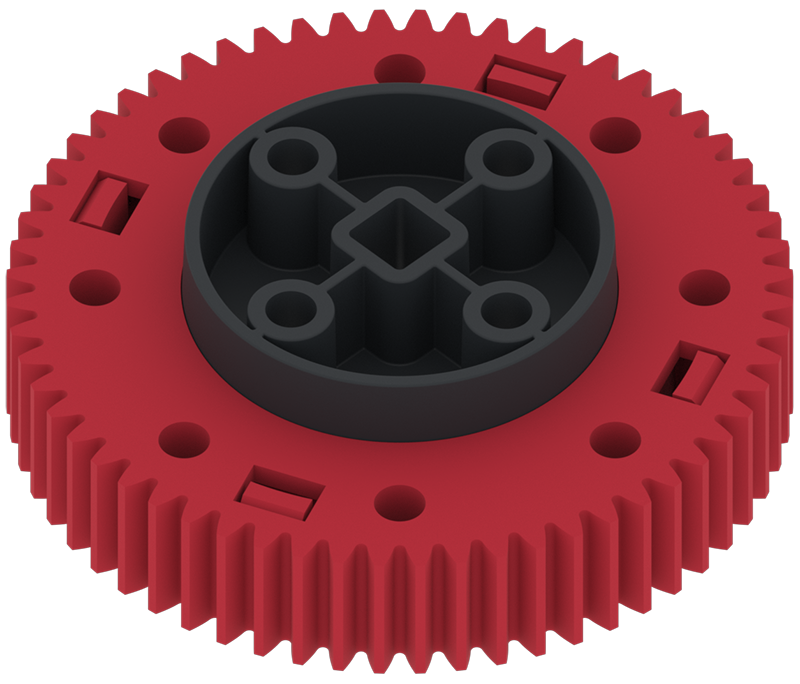

高強度ギアインサート 高強度ギアインサート。 この部品は3つのパッケージに分かれています:
276-3880
276-3881
276-3876

個別部品番号: 276-2250-006		 84
12TギアHSインサート 12TギアHSインサート。 この部品はバラエティパックで提供されます:
276-6009-808

個別部品番号:
276-2250-007		 1 追加ピース1袋入り

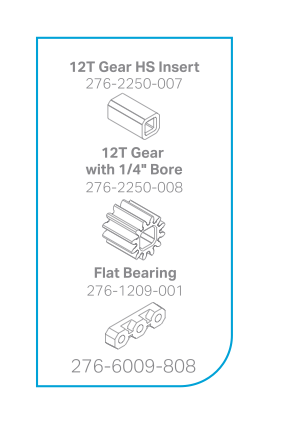

12TギアHSインサート、1/4インチボア付き12Tギア、およびフラットベアリングの3種類の部品が入った袋のラベル。 		この部品の位置は、トレイの右上隅に示されています。
12T高強度ギア（1/4インチボア） 12T高強度ギア、内径1/4インチ。 この部品はバラエティパックで提供されます:
276-6009-808

個別部品番号:
276-2250-008		 1

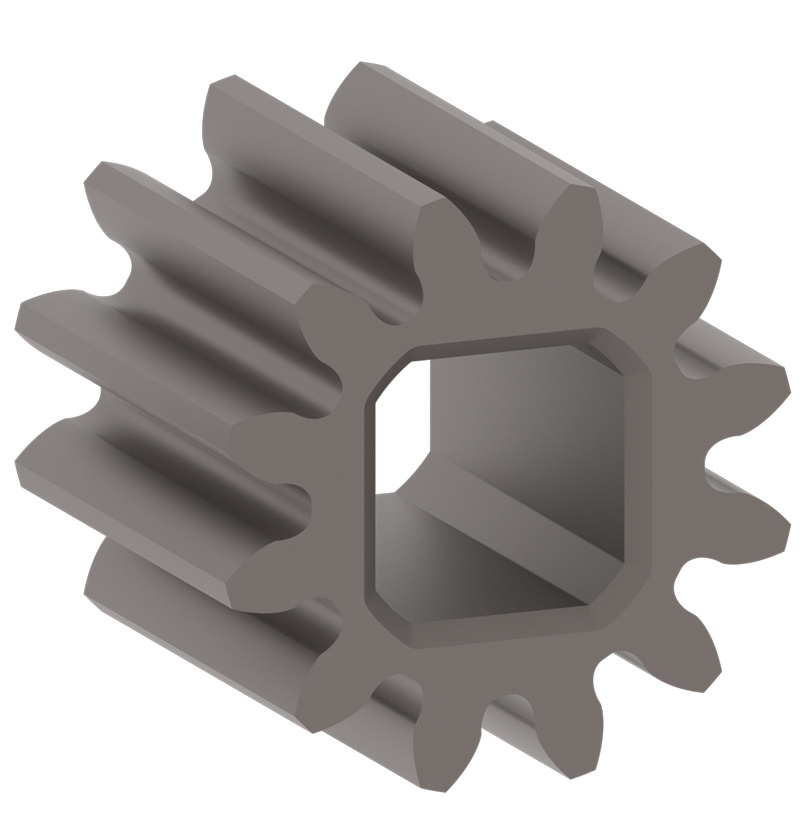

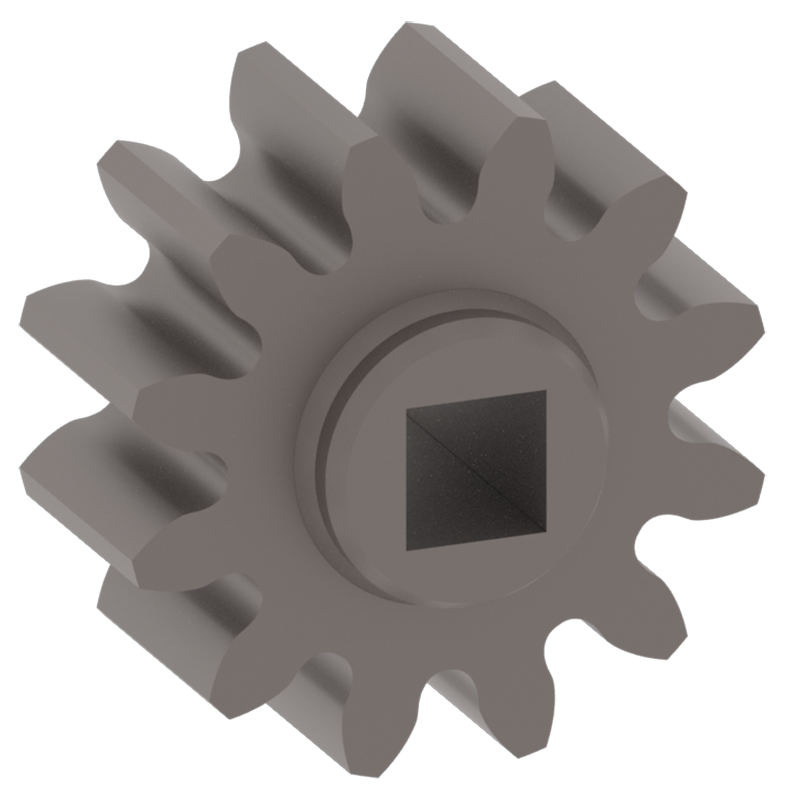

12T メタルギア 12Tメタルギア。 6010-011 12 1袋12個入り（ラベル276-7368） この部品の位置は、トレイの右上隅に示されています。

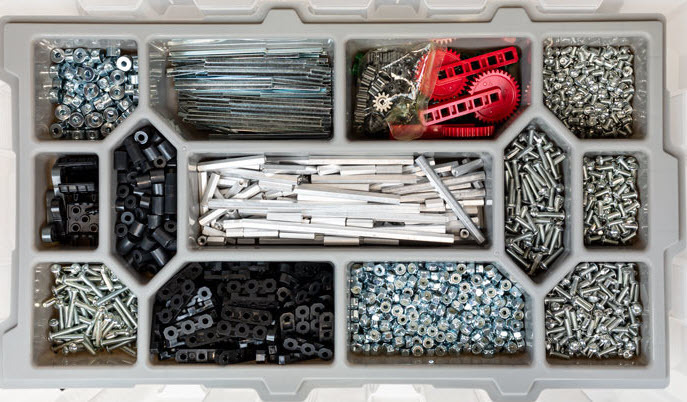

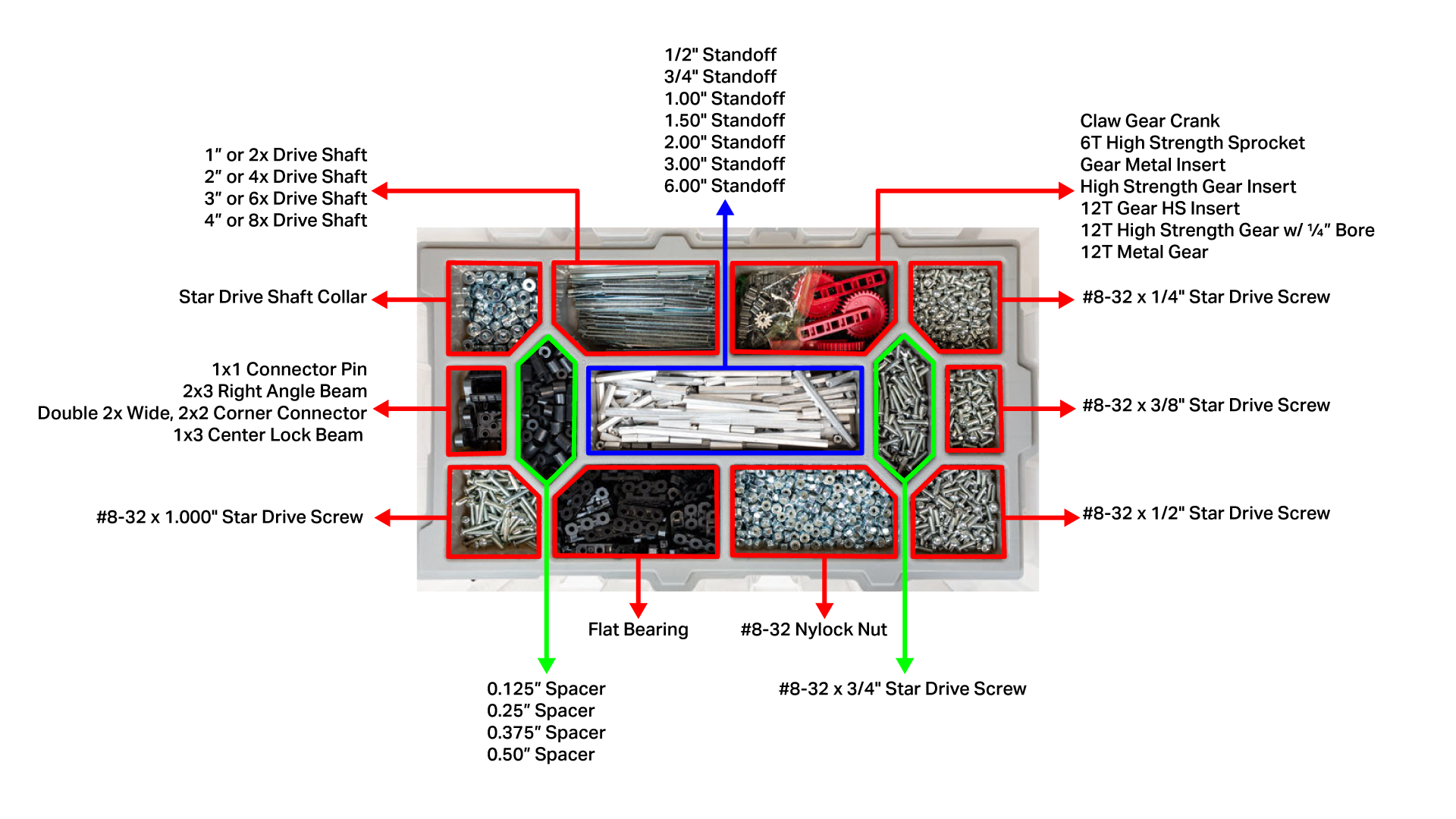

ワークセル キットのすべてのパーツがストレージ ビン 1 のトレイに配置されると、トレイは次の画像のようになります (画像を選択すると拡大します)。

収納ビン1トレイの上面図。各セクションが強調表示され、含まれる部品が一覧表示されています。トレイは全部で13の区画に分かれています。

収納箱1: ベース

一部 写真 部品番号 量 バッグノート 位置
15x30 ベースプレート 15x30ベースプレート。 276-1341 3 これらは

ビンを整理しながら、これらの箱の 1 つを開いて、3 枚セットを 2 つ作成する必要があります。		 この部品は収納ボックスの底部にあります。
ディスクフィーダー - 下部 ディスクフィーダー - 下部。 この部品は次のパックに入っています:
276-7720

個別部品番号:
276-7720-001		 1 1袋入り

ディスクフィーダーの部品2個が入った袋に貼るラベル。 		この部品は収納ボックスの底部にあります。
ディスクフィーダー - 上部 ディスクフィーダー - 上部。 この部品は次のパックに入っています:
276-7720

個別部品番号:
276-7720-002		 1

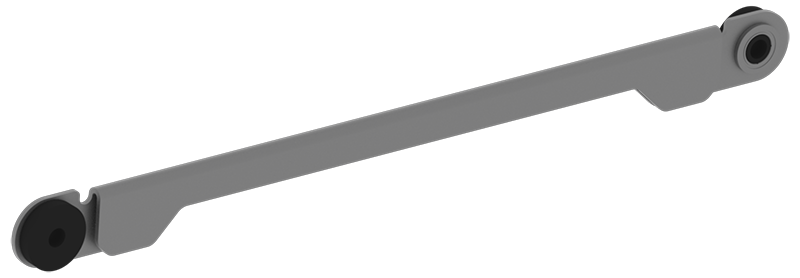

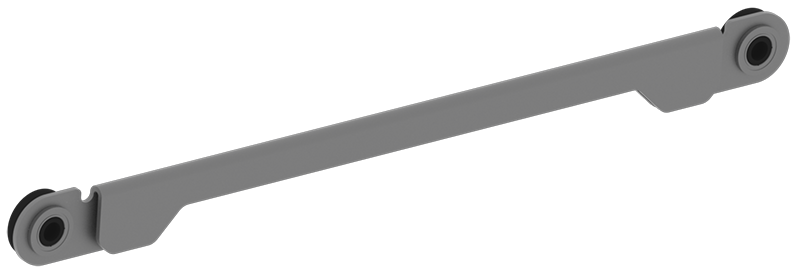

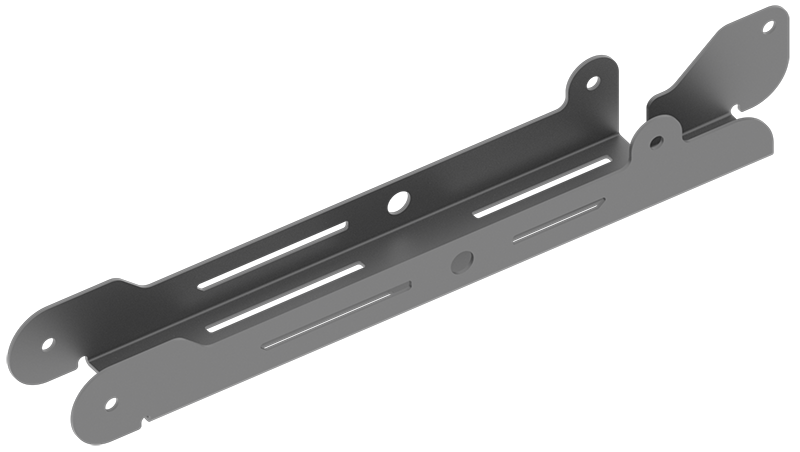

アームバー アームバー。 この部品は次のパックに入っています:
276-7151

個別部品番号:
276-7151-500		 2 1袋入り

ロボットアームキットの部品が入った袋に貼るラベル。 		この部品は収納ボックスの底部にあります。
アームバー2 アームバー2。 この部品は次のパックに入っています:
276-7151

個別部品番号:
276-7151-501		 1

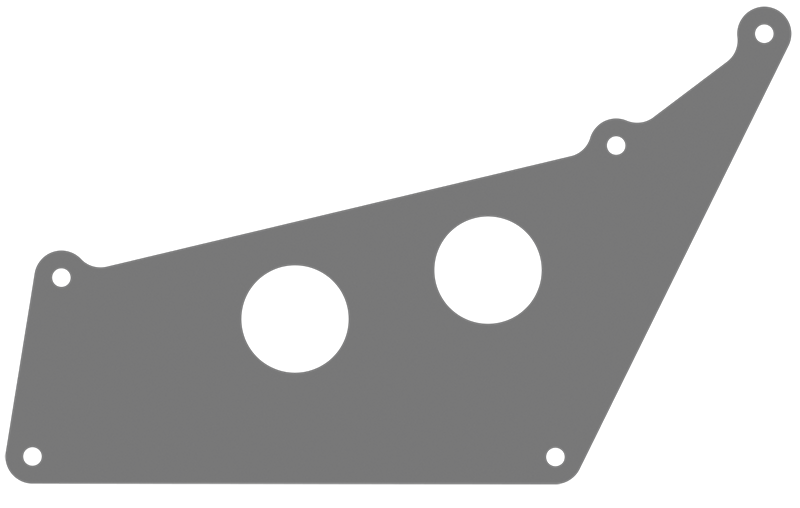

アームトランスファープレート アームトランスファープレート。 この部品は次のパックに入っています:
276-7151

個別部品番号:
276-7151-600		 1
アームジョイント3 腕関節３。 この部品は次のパックに入っています:
276-7151

個別部品番号:
276-7151-006		 1
アームマスタリングジグ アームマスタリングジグ。 この部品は次のパックに入っています:
276-7151

個別部品番号:
276-7151-011		 1

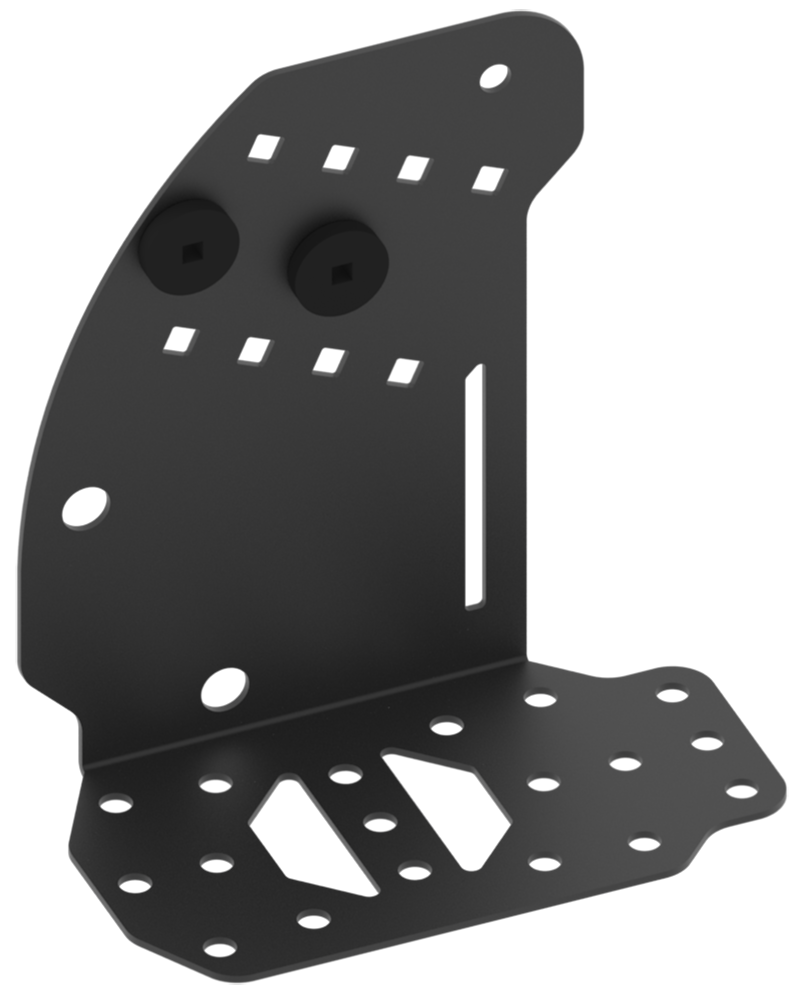

アームジョイント1 - 左 腕関節１ - 左。 この部品は次のパックに入っています:
276-7151

個別部品番号:
276-7151-100		 1

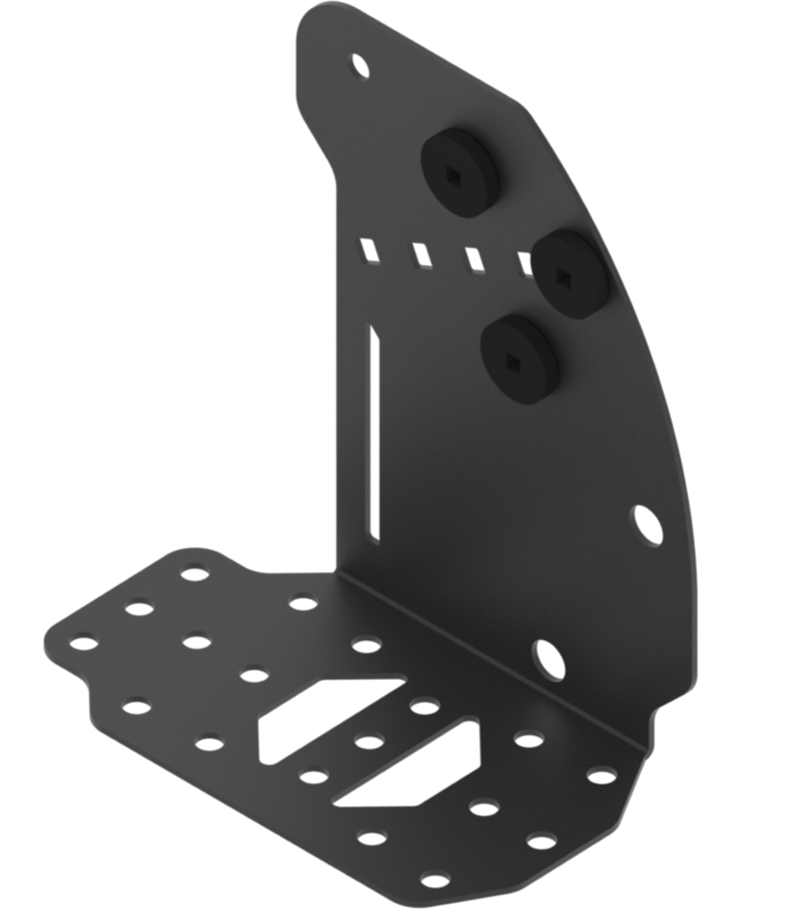

アームジョイント1 - 右 腕関節１ - 右。 この部品は次のパックに入っています:
276-7151

個別部品番号:
276-7151-200		 1

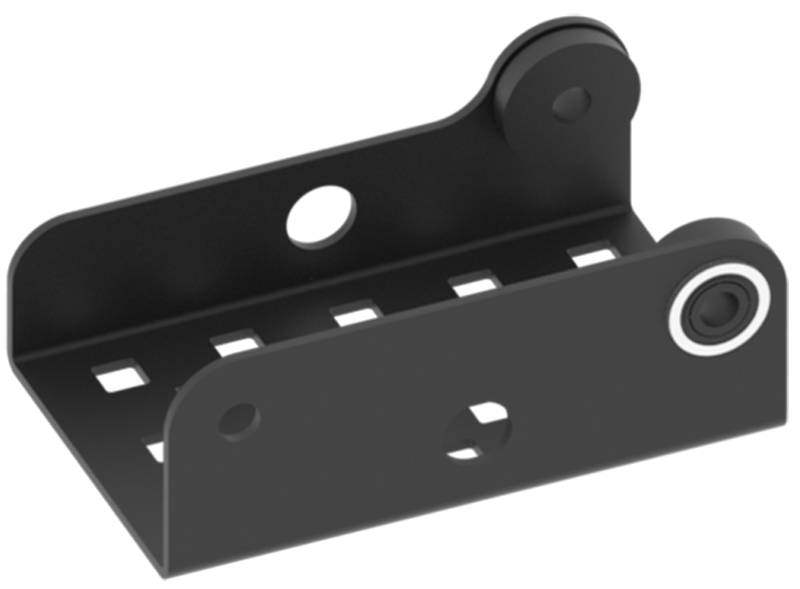

アームジョイント2 腕関節２。 この部品は次のパックに入っています:
276-7151

個別部品番号:
276-7151-300		 1
アームジョイント4 腕関節4。 この部品は次のパックに入っています:
276-7151

個別部品番号:
276-7151-400		 1

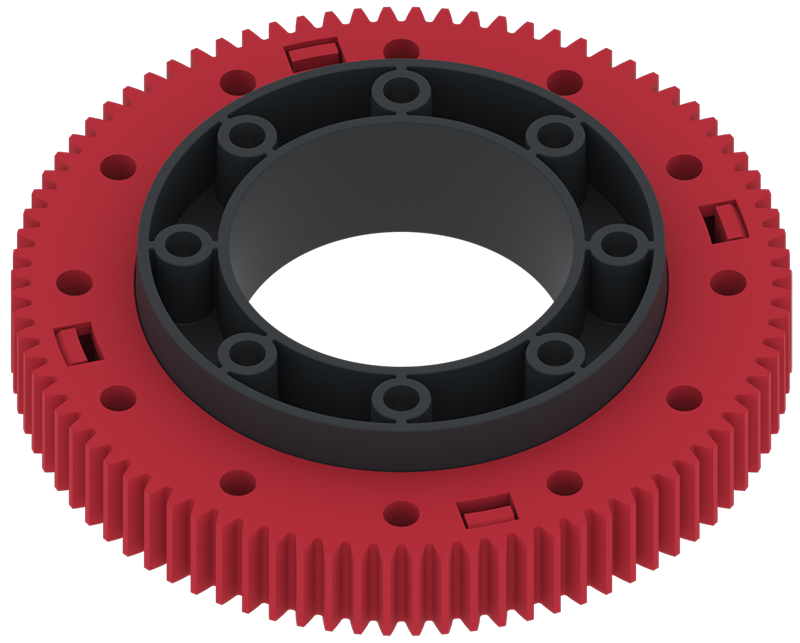

ターンテーブルベアリングキット 大型ターンテーブルベアリング。 この部品は次のパックに入っています:
276-5652

個別部品番号:
276-5652-000		 1 1袋入り

ターンテーブルベアリングキットの部品が入った袋用のラベル。 		この部品は収納ボックスの底部にあります。
ターンテーブルベアリングキット 小型ターンテーブル用ベアリング。 この部品は次のパックに入っています:
276-5652

個別部品番号:
276-5652-004		 1

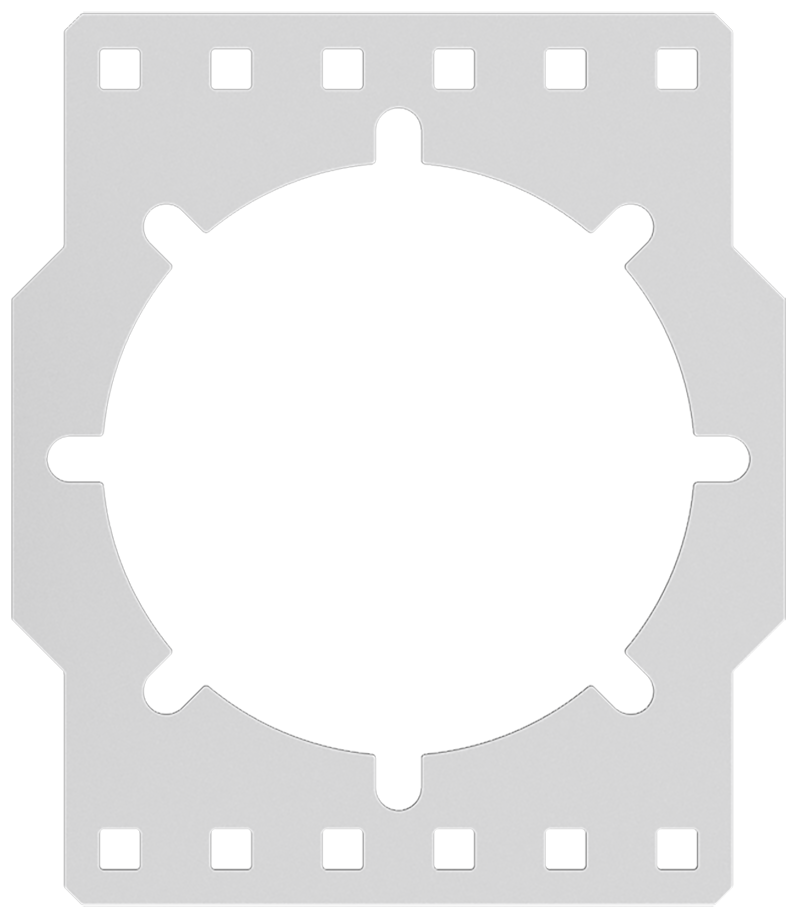

ターンテーブルベアリングキット ターンテーブル取り付けブラケット。 この部品は次のパックに入っています:
276-5652

個別部品番号: 276-5652-007		 1

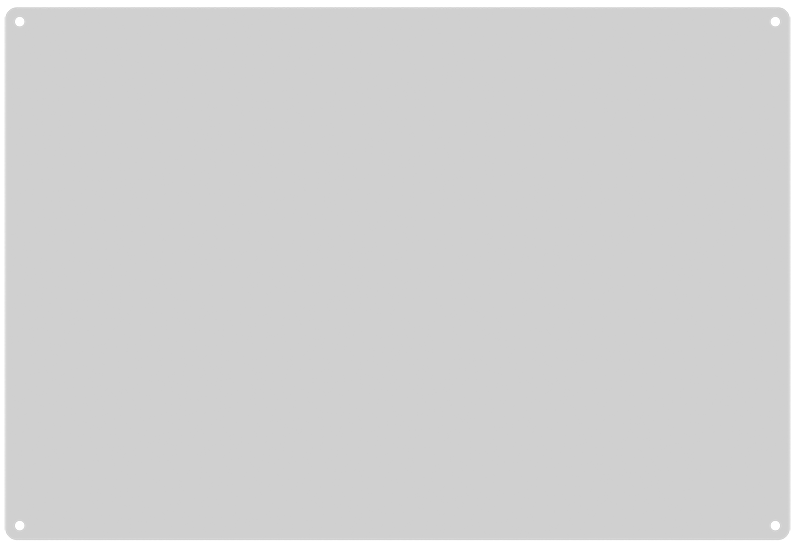

消去可能な表面 ホワイトボード表面。 276-7157-006 1 この Dry Erase Surface は透明なので、箱の壁に簡単に溶け込みます。

箱の側面や一番下に沿って注意してください。		 この部品は収納ボックスの底部にあります。

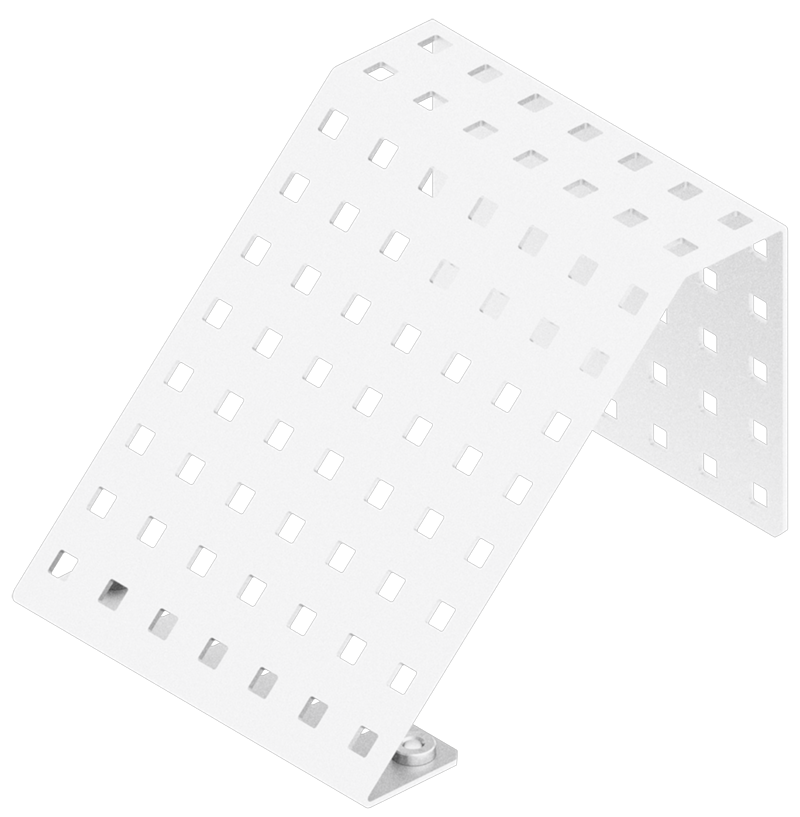

ロボットブレインマウントアセンブリ ロボット脳マウントアセンブリ。 276-7152-002 1 1袋1個入り この部品は収納ボックスの底部にあります。

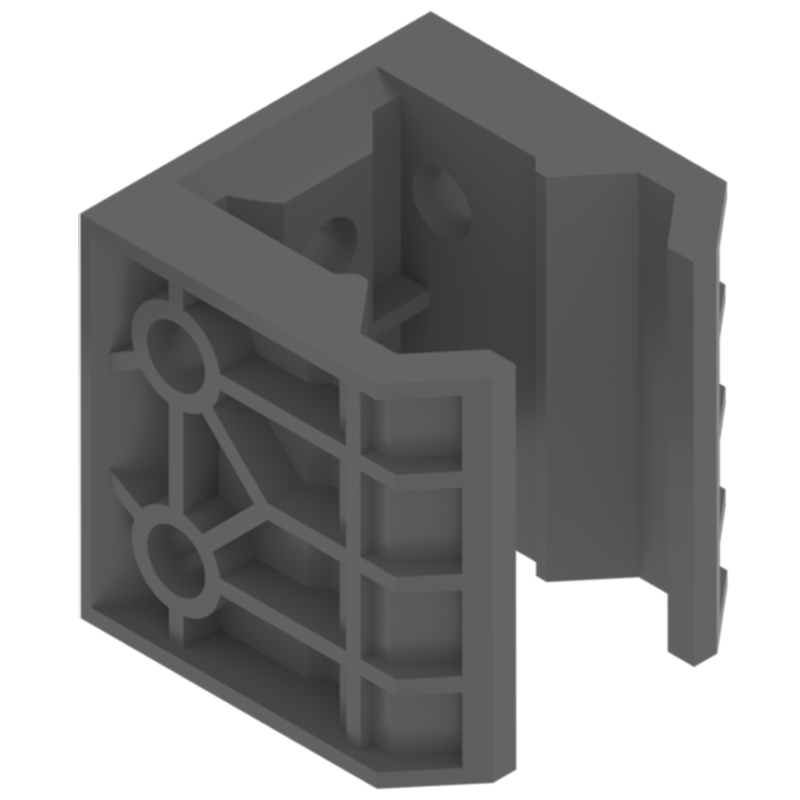

入力出力コンベアブラケット 入出力コンベア用ブラケット。 276-7153-001 8 1袋8個入り この部品は収納ボックスの底部にあります。

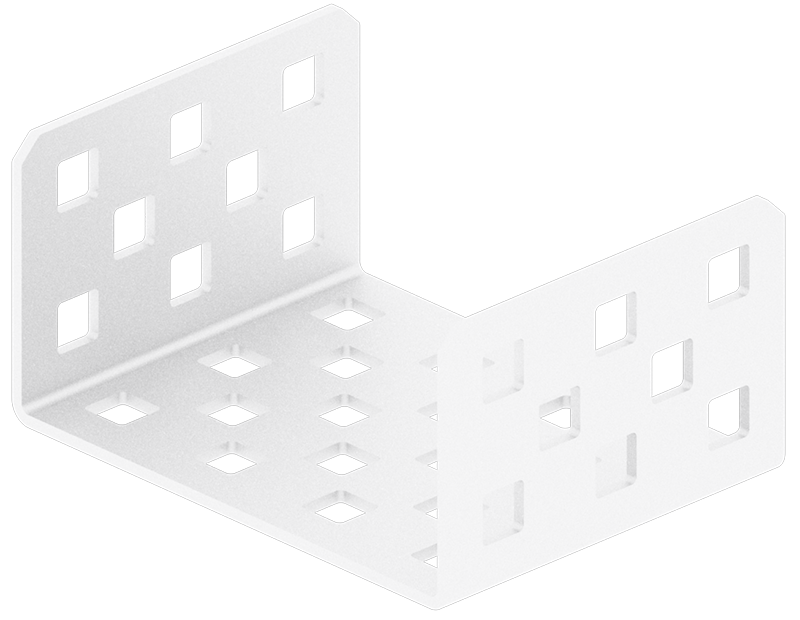

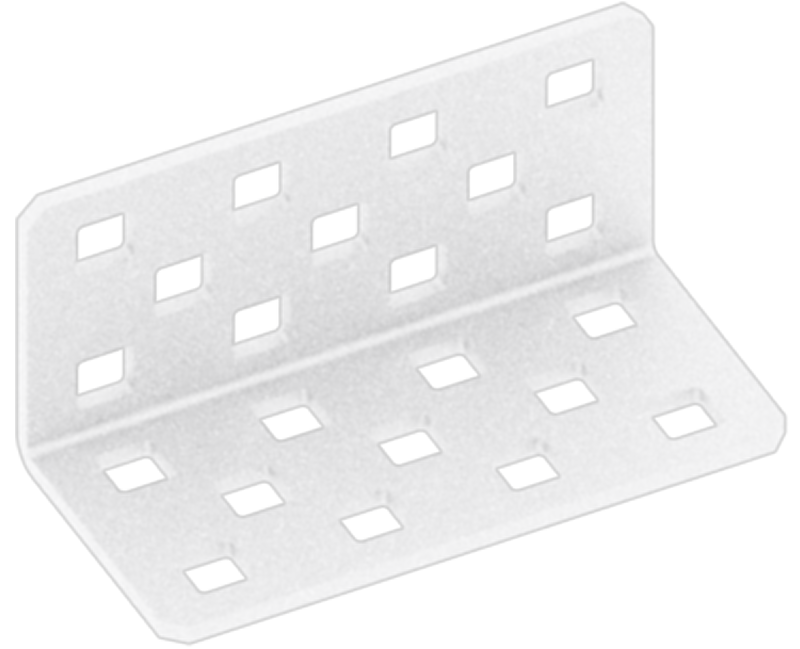

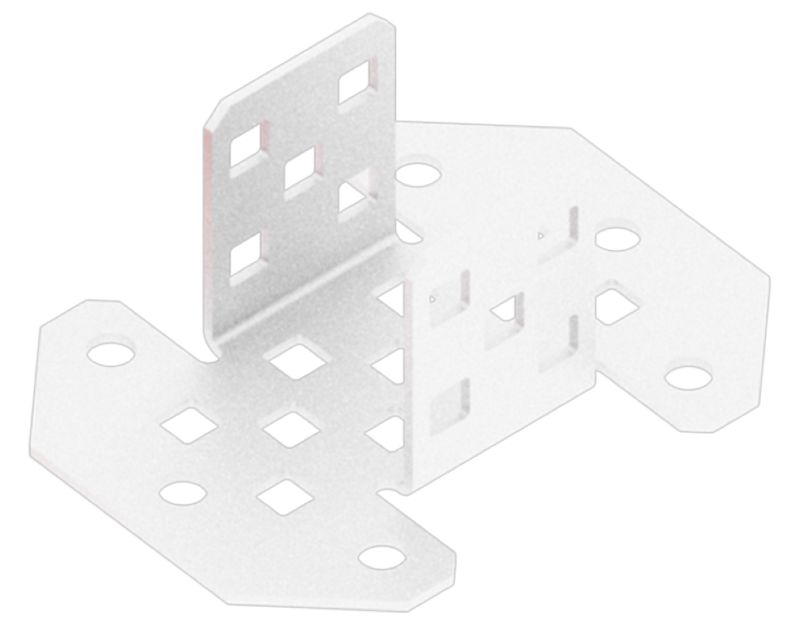

アングルカップルガセット アングルカップルガセット。 276-2578-001 8 1袋8個入り この部品は収納ボックスの底部にあります。
高強度コンベアチェーン 高強度コンベヤチェーン。 276-7141 6 チェーン 6 個のチェーンが入った複数のバッグに入っています。

Bin 1 に必要なバッグは 1 つだけです。

その他のバッグは Bin 3 に配置されます。		 この部品は収納ボックスの底部にあります。
1x25 スチールバー 1x25 スチールバー。 275-1141-001 8 1袋8個入り この部品は収納ボックスの底部にあります。
30T 高強度スプロケット

注: この部品は現在、緑から赤に移行中です。		 30T高強度スプロケット。旧型の緑色バージョンと新型の赤色バージョンの両方が掲載されています。 この部品はパックで提供されます:
276-3880

個別の部品番号:
276-2252-007		 4 高強度30歯スプロケットパックで提供されます。

Label for the High Strength 30-Tooth Sprocket 4-Pack.

これらのパックのうち、ビン1に必要なのは1つだけです。

他のパックはビン3に入れます。		 この部品は収納ボックスの底部にあります。
高強度チェーンアタッチメントリンクキット 高強度チェーンアタッチメントリンクキット。 276-7578 6 リンク 6 個のリンクが入った複数の袋に入っています。

Bin 1 に必要なのは 1 つの袋だけです。

他の袋は Bin 3 に入れられます。		 この部品は収納ボックスの底部にあります。

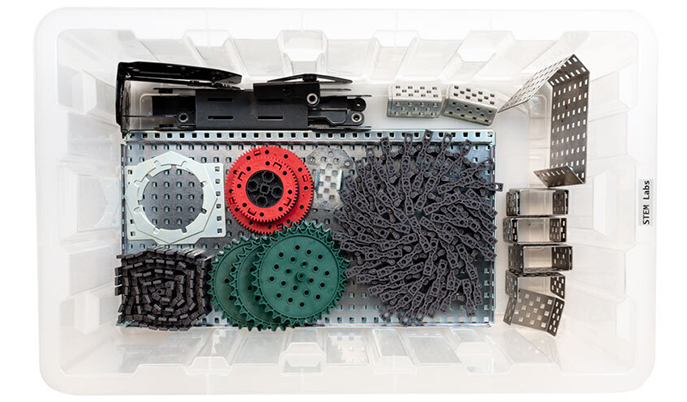

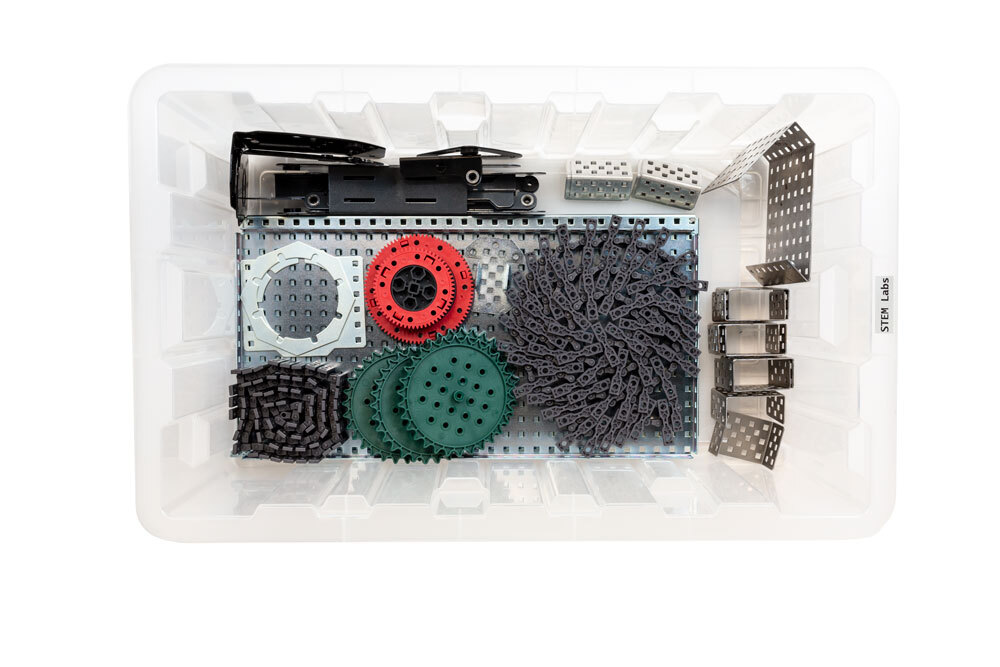

ワークセル キットのすべてのパーツをストレージ ビン 1 のベースに配置すると、ベースは次の画像のようになります。

収納ボックス1の底面を上から見た図。部品の梱包方法を示すためのものです。
