VEX GO ビルドシステムは、3 ～ 5 年生の生徒が多くの教育プロジェクトを構築できる簡単で楽しい方法です。柔軟性と機能は上位グレードでもご使用いただけます。

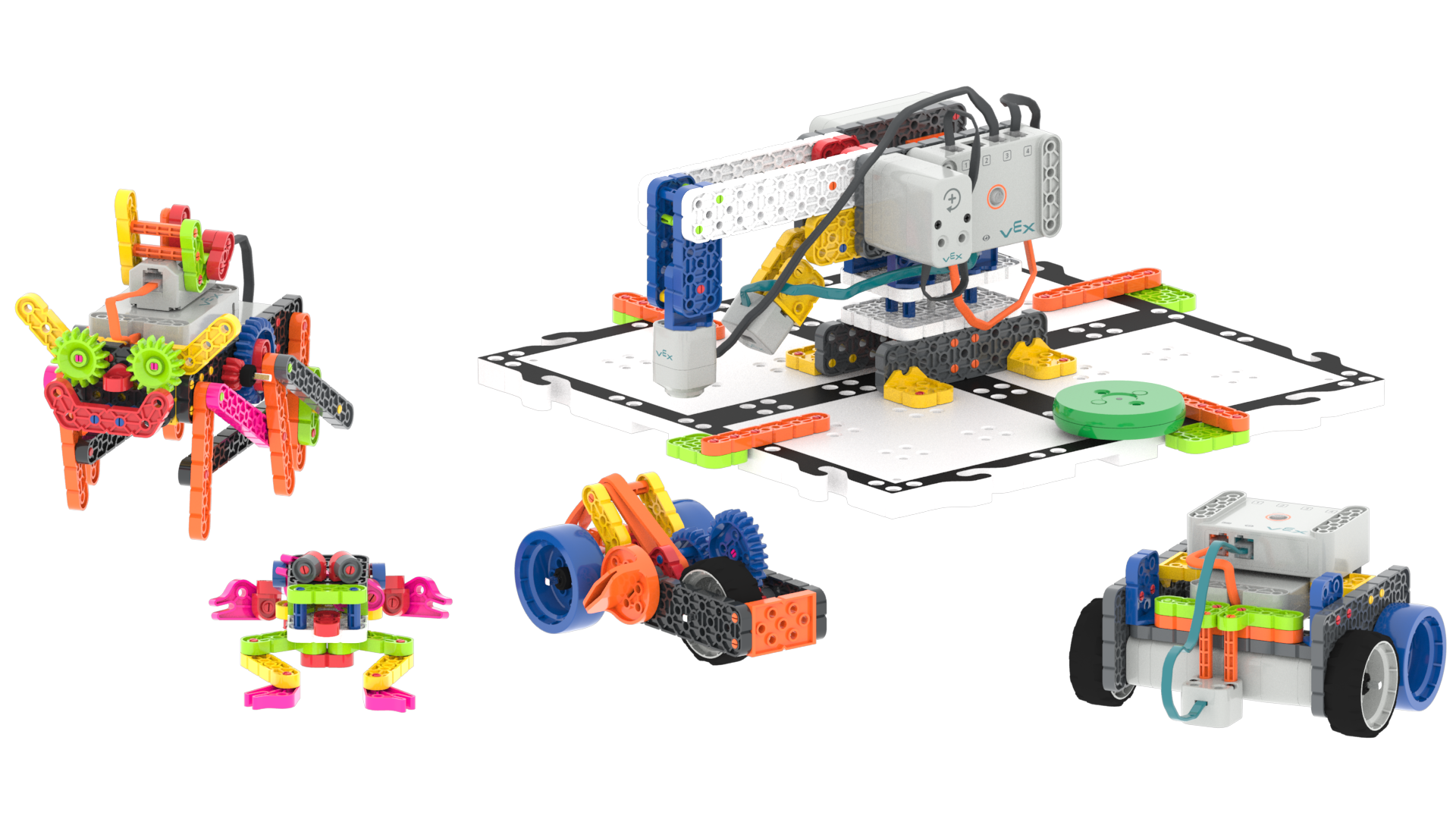

ビーム、プレート、その他の VEX GO ピースから構築されたいくつかの VEX GO ビルドの図。

この記事では、VEX GO プロジェクトを構築できるようにするパーツを紹介します。

梁

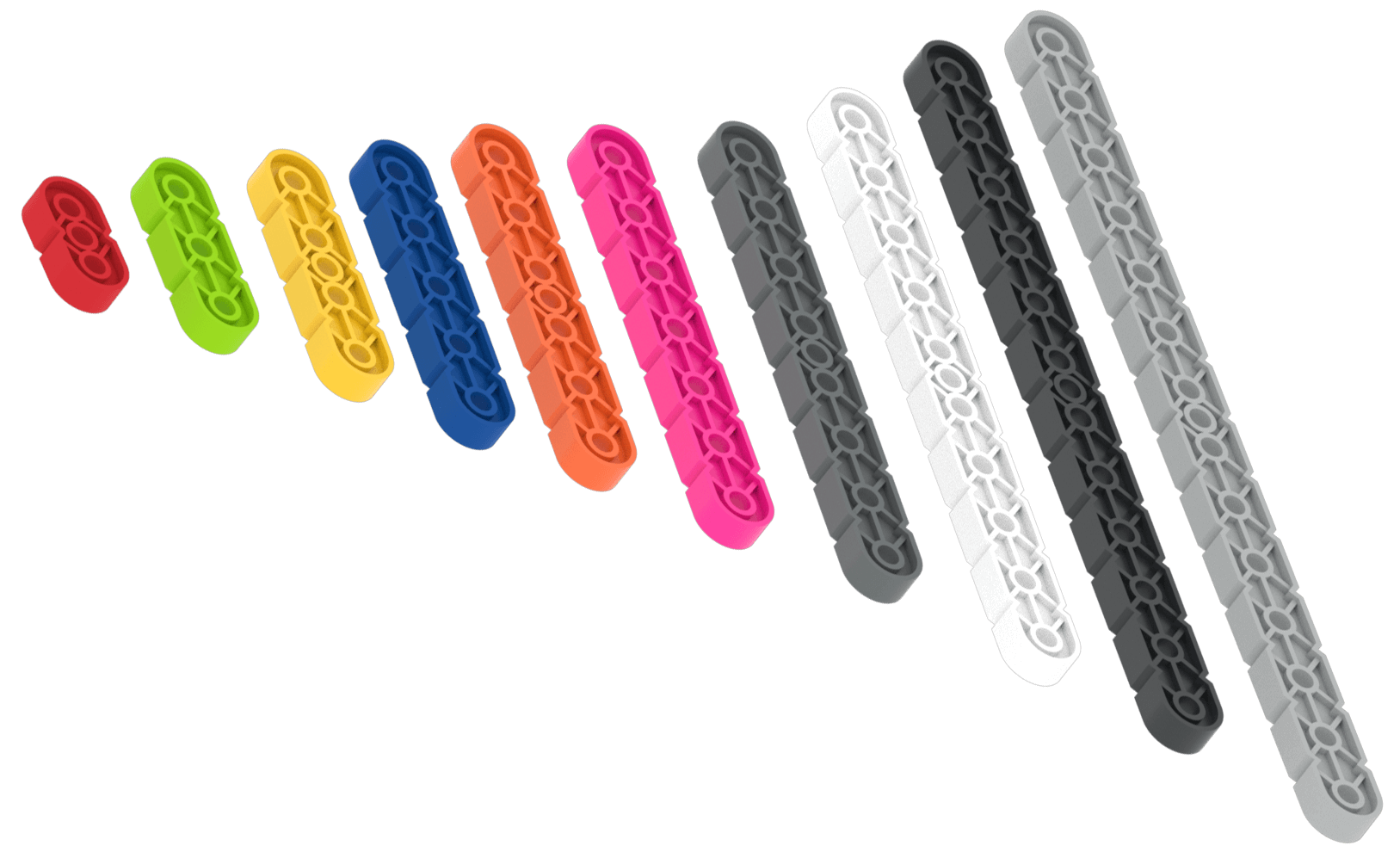

VEX GO キットのすべてのビーム部品の図。

ビームは穴 1 つ分の幅のプラスチックパーツです。長さは色によって識別され、10 種類の長さがあります。

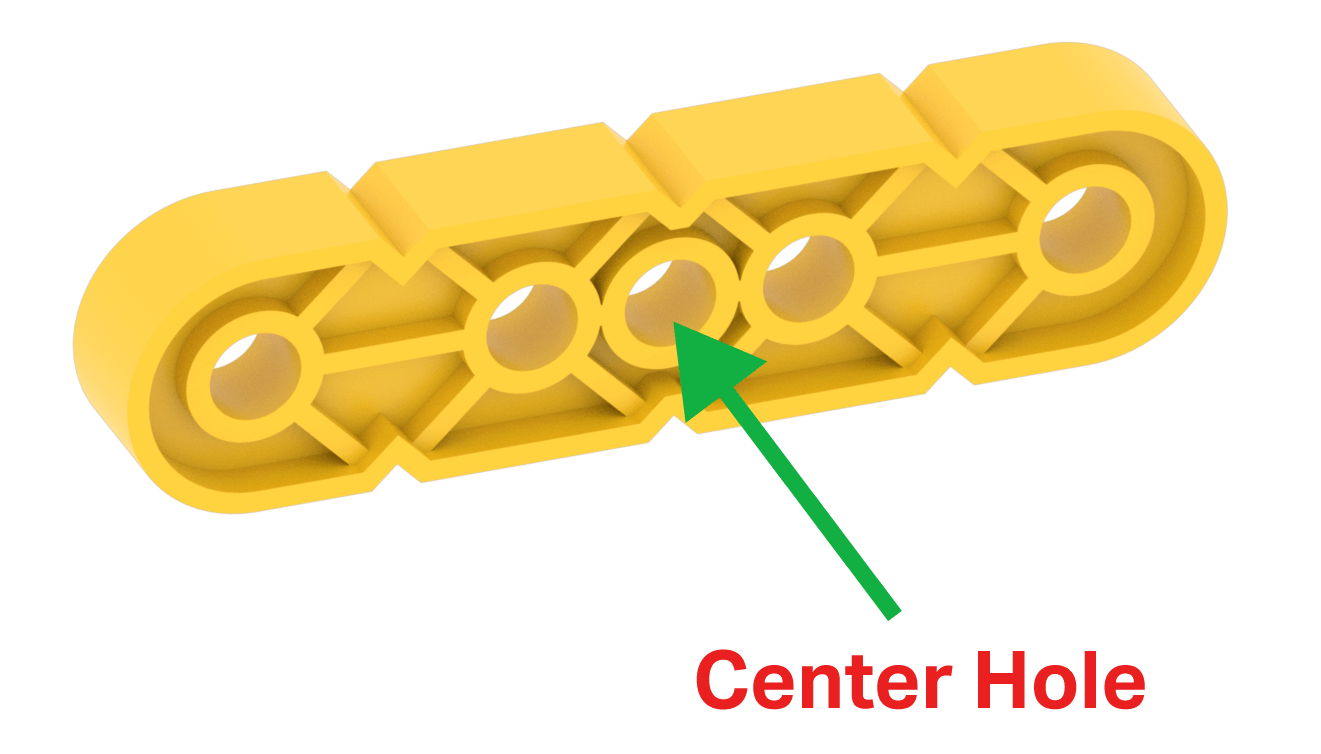

黄色のビームピースの図。矢印が中心の穴を指し、ラベルが付けられています。

各ビームには中心穴があり、コネクタを中心に直接配置できます。中心穴により、プロジェクトを構築する際に大きな柔軟性が得られます。

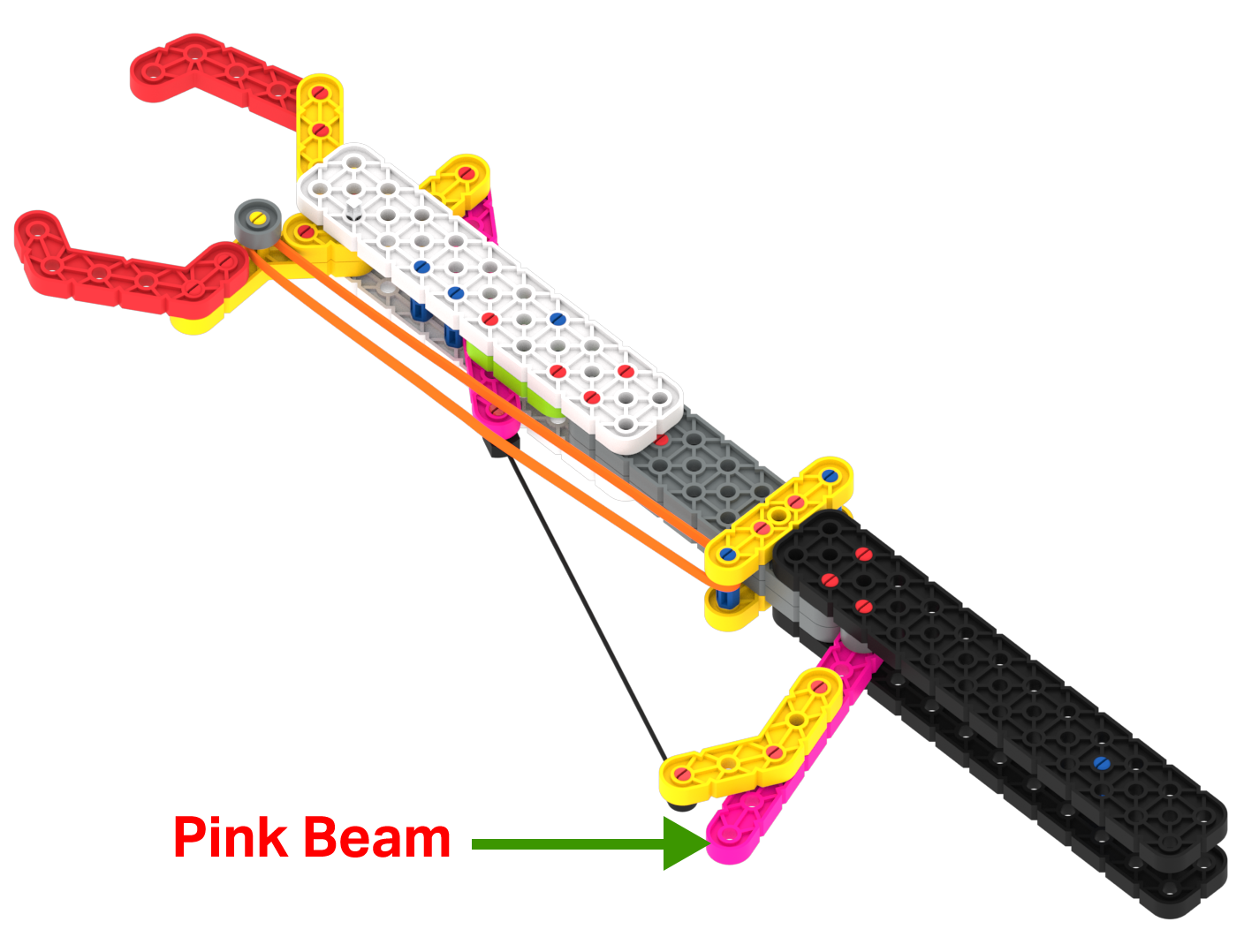

引き手を指し、ピンクビームとラベル付けされたラベルが付いたアダプテーションクローの図。

梁は非常に便利な建築部品です。たとえば、Adaptation Claw プロジェクトでは、さまざまな用途に使用されています。爪を閉じる引き手にはピンクビームを採用。

VEX GO キットに含まれるすべてのアングルビーム部品の図。

アングルビームは、穴 1 個分の幅で角度を持ったビームです。次のような 4 つの斜めのビームがあります。

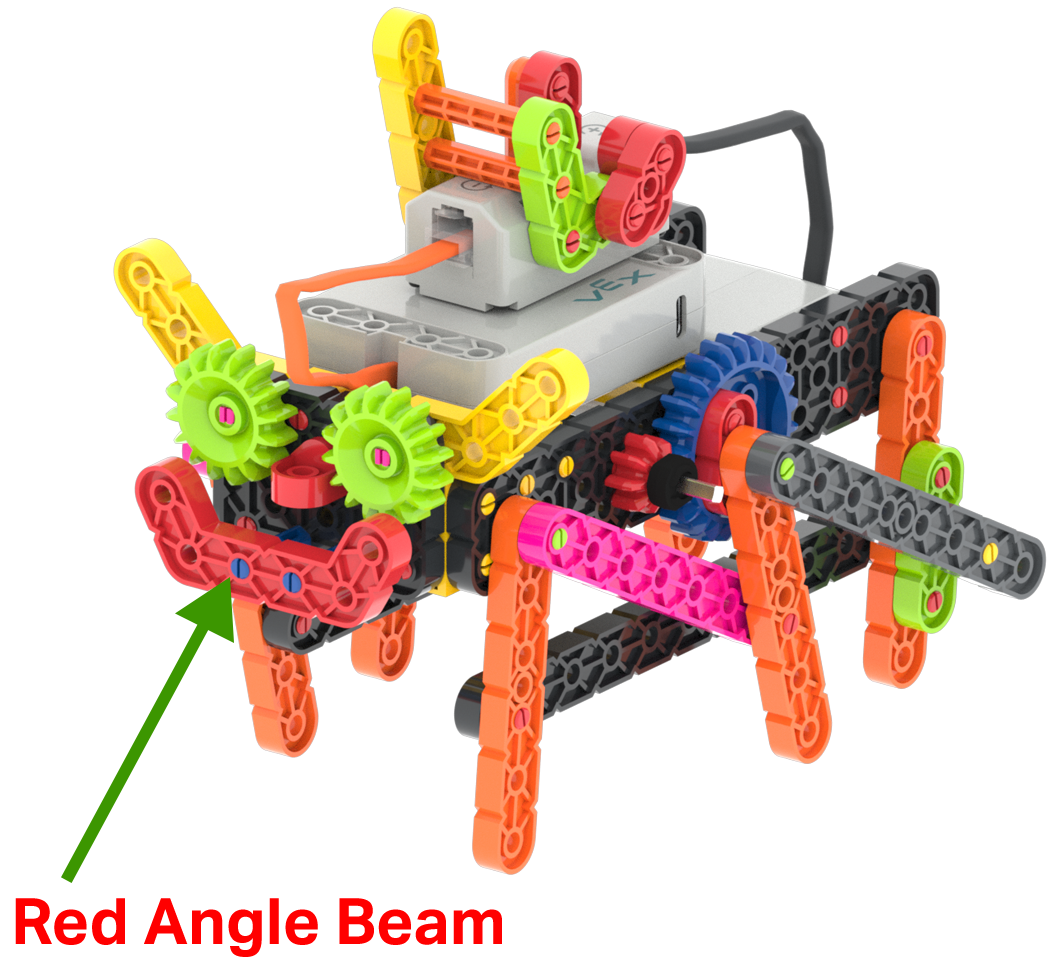

VEX GO クローラーの組み立て図。矢印が口を指しており、レッドアングルビームピースとしてラベル付けされています。

斜角梁を使用すると、プロジェクトに構造を斜めに配置できます。これは、プロジェクトで主要な部分を斜めに配置する必要がある場合や、興味深い追加を行う必要がある場合に、非常に便利です。たとえば、Crawler プロジェクトでは、赤いアングルビームがロボットの楽しい口を作ります。

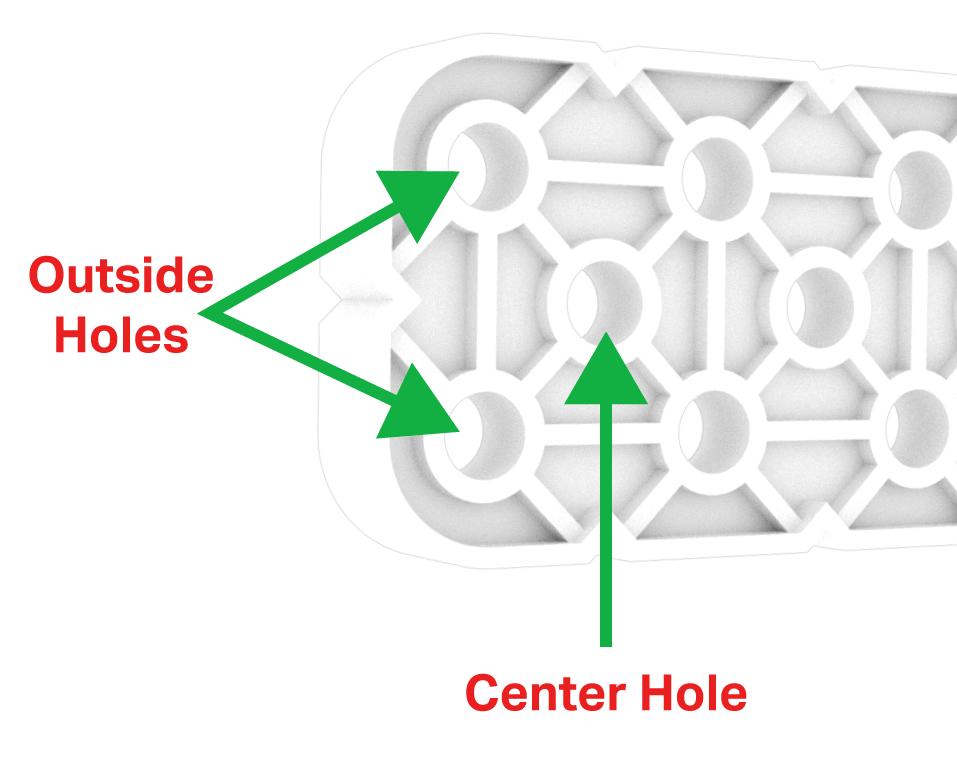

白い大きな梁のピースの図。矢印が穴の列を指し、中央の穴と外側の穴のラベルが付いています。

大きな梁には、非常に便利な穴のパターンがあります。外側に 2 列の穴が並んでいます。外側の各穴の中間に位置する中央の穴の列があります。このパターンにより、ラージビームを他のパーツに取り付けるさまざまな方法が可能になります。

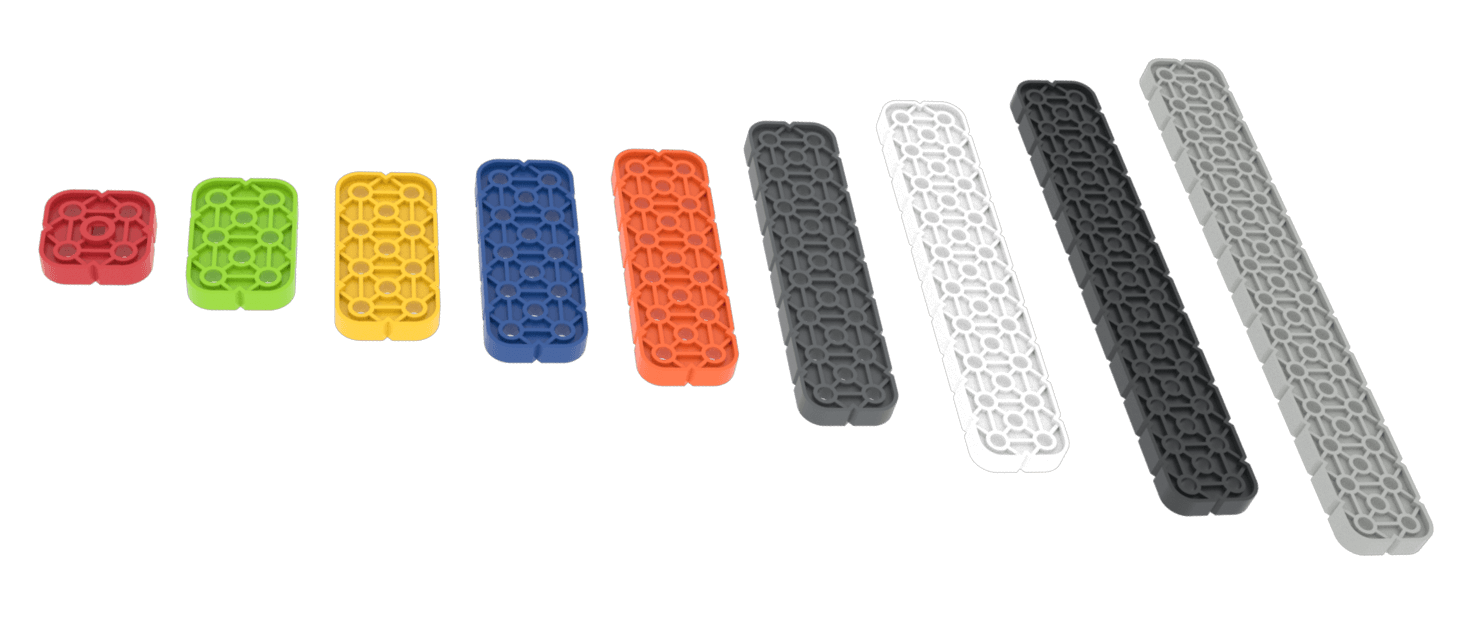

VEX GO キットに含まれるすべての大型ビーム部品の図。

大きなビームの長さは色によって識別され、9 つの異なる長さがあります。

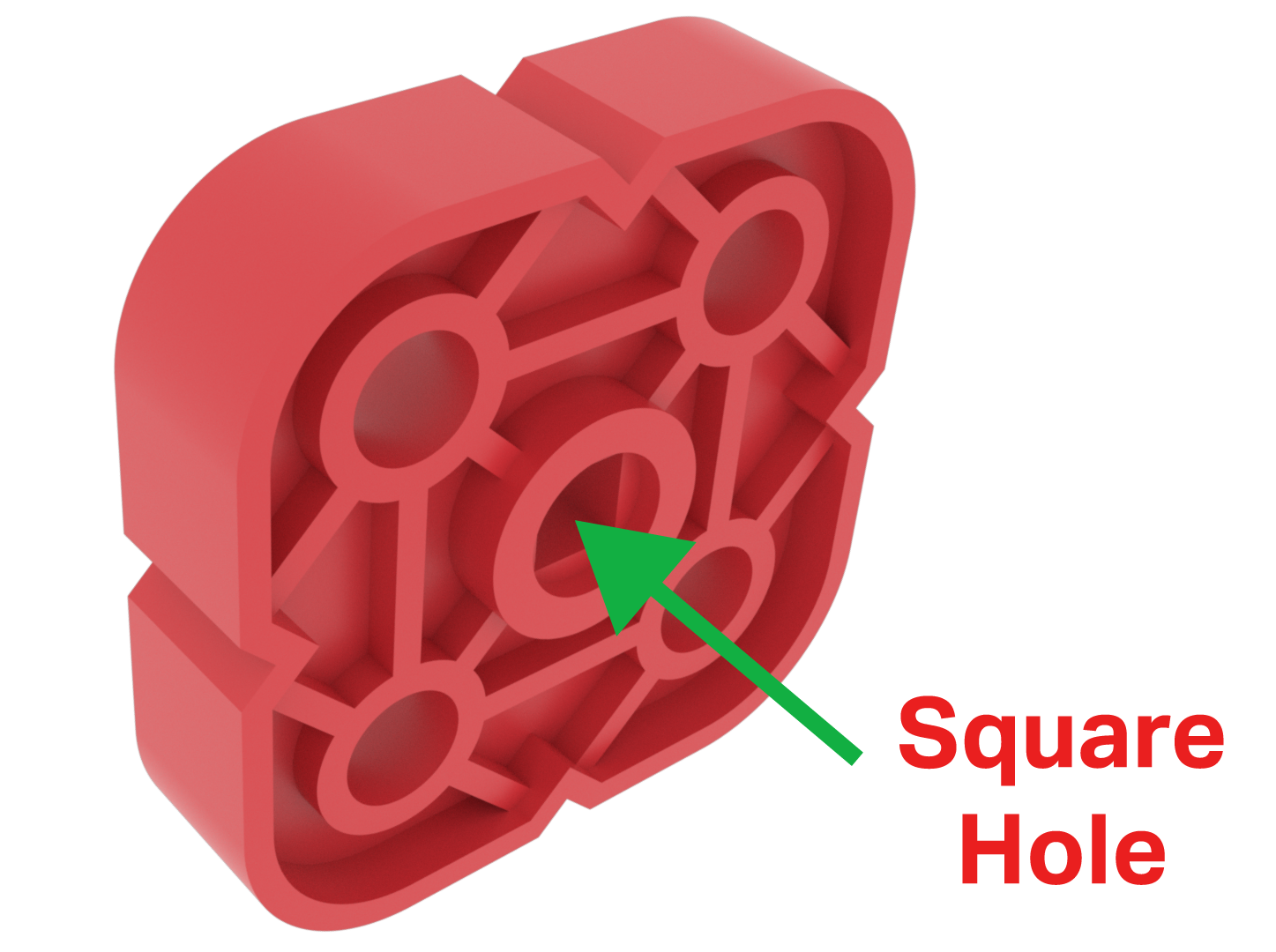

赤い四角い梁のピースの図。矢印が中心の穴を指しており、その穴が四角い穴であるとラベル付けされています。

レッドスクエアビームは特別な大きなビームです。幅2穴、長さ2穴の正方形のパーツです。レッドスクエアビームの特徴は中心の穴です。中心の穴は四角穴です。

四角い穴なので、四角いピンやシャフトを挿入することができます。四角いピン/シャフトが強制的に回転すると、赤い四角いビームも強制的に回転します。

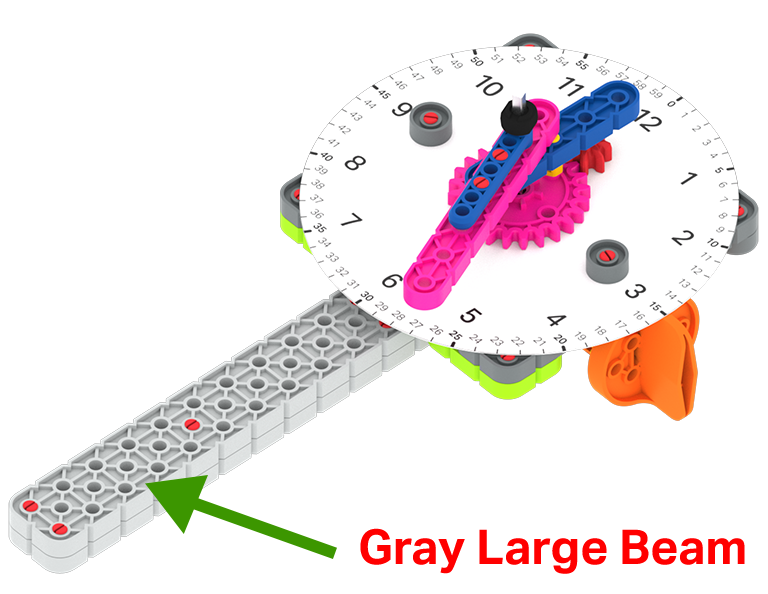

VEX GO Clock の組み立て図。矢印がハンドルを指しており、灰色の大きな梁のピースとしてラベル付けされています。

大きな梁は多くのプロジェクトで主要な部品として使用されます。たとえば、2 つの灰色の大きなビームが Clock プロジェクトで時計のハンドルとして使用されています。

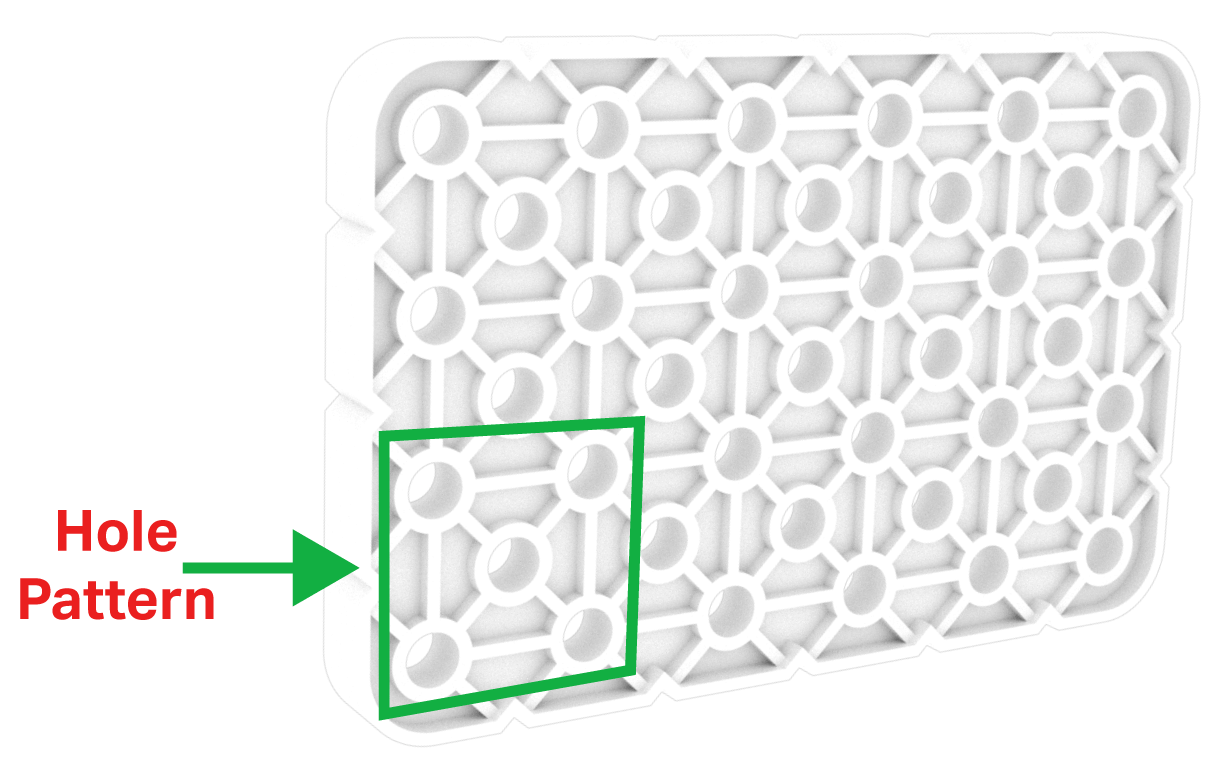

大きな白いプレートピースの図。矢印は交互に並んだ穴を指し、プレートの穴パターンは大きな梁のパターンに似ているとラベル付けされています。

プレートはプラスチック部品の中で最も幅が広く、3穴幅と4穴幅があります。プレートはラージビームと同じ穴パターンを使用します。

VEX GO キットのすべてのプレート部品の図。

プレートには5種類の長さがあります。異なる長さは色で識別されます。

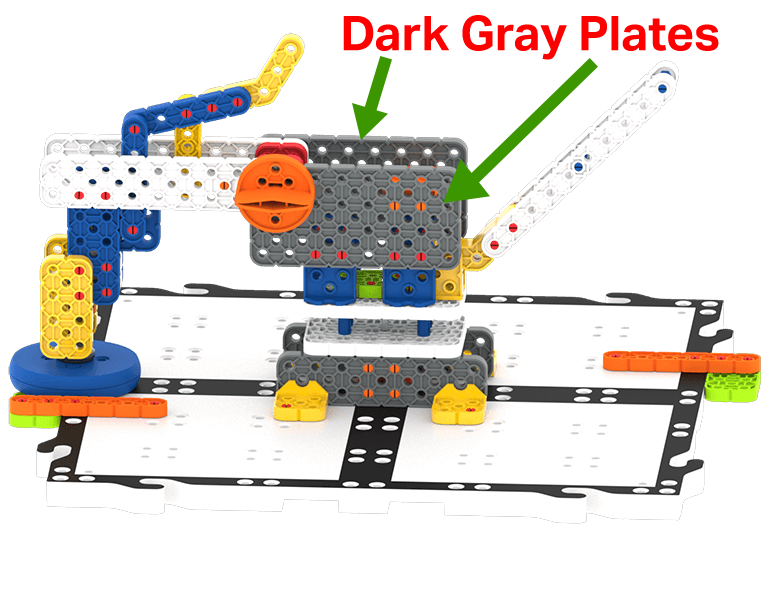

プレートには他のパーツを接続するための穴がたくさんあるため、プロジェクトの構築に非常に役立ちます。たとえば、ロボットアームプロジェクトでは、2 つのダークグレーのプレートが他のパーツを取り付けるための多くの穴を提供します。

ビーム、アングルビーム、ラージビーム、プレートは、想像上のプロジェクトを現実にすることを可能にする VEX GO システムのパーツです。
