VEX AI 用のインテル デュアル バンド Wi-Fi とアンテナの取り付け

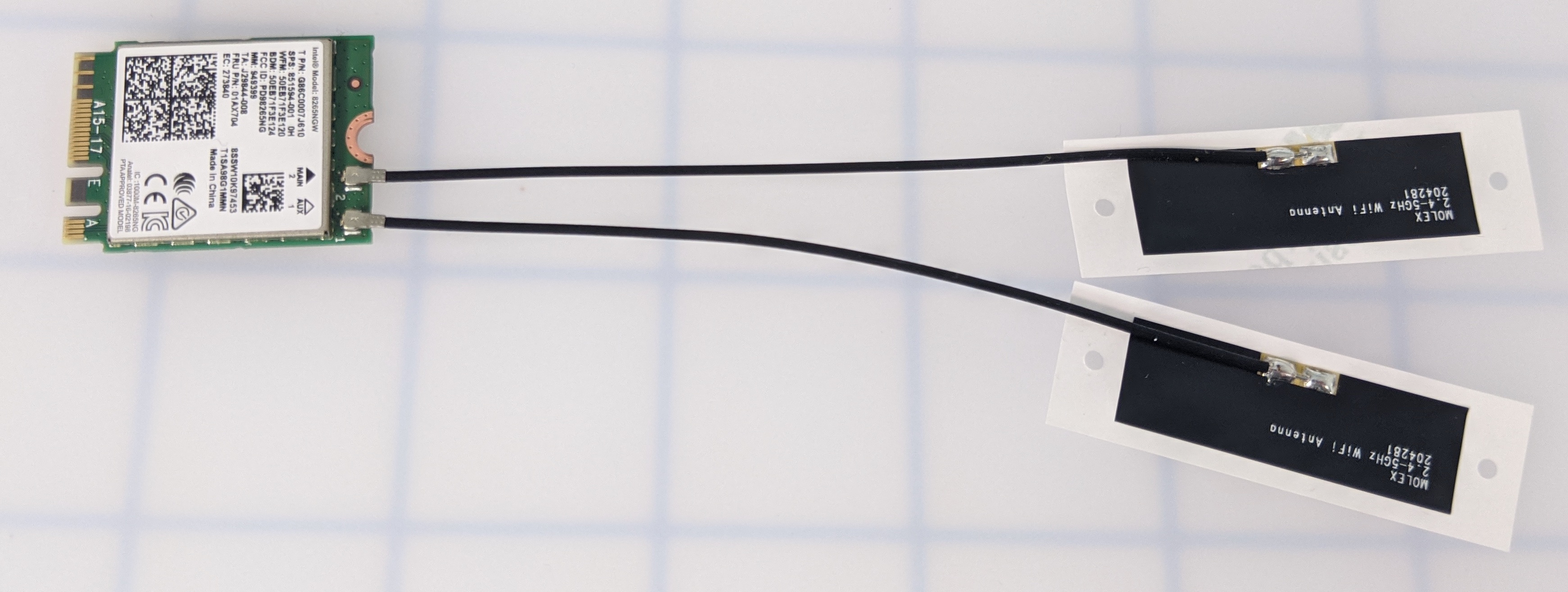

組み立てに必要な部品は以下の通りです。

• ジェットソン
• インテル デュアルバンド Wi-Fi
• 2x アンテナ

Jetson Nano モジュールにファンが接続されている場合は、ファンのプラグを抜き、取り外します。 ファンがすでに取り外されている場合は、手順 2 に進みます。

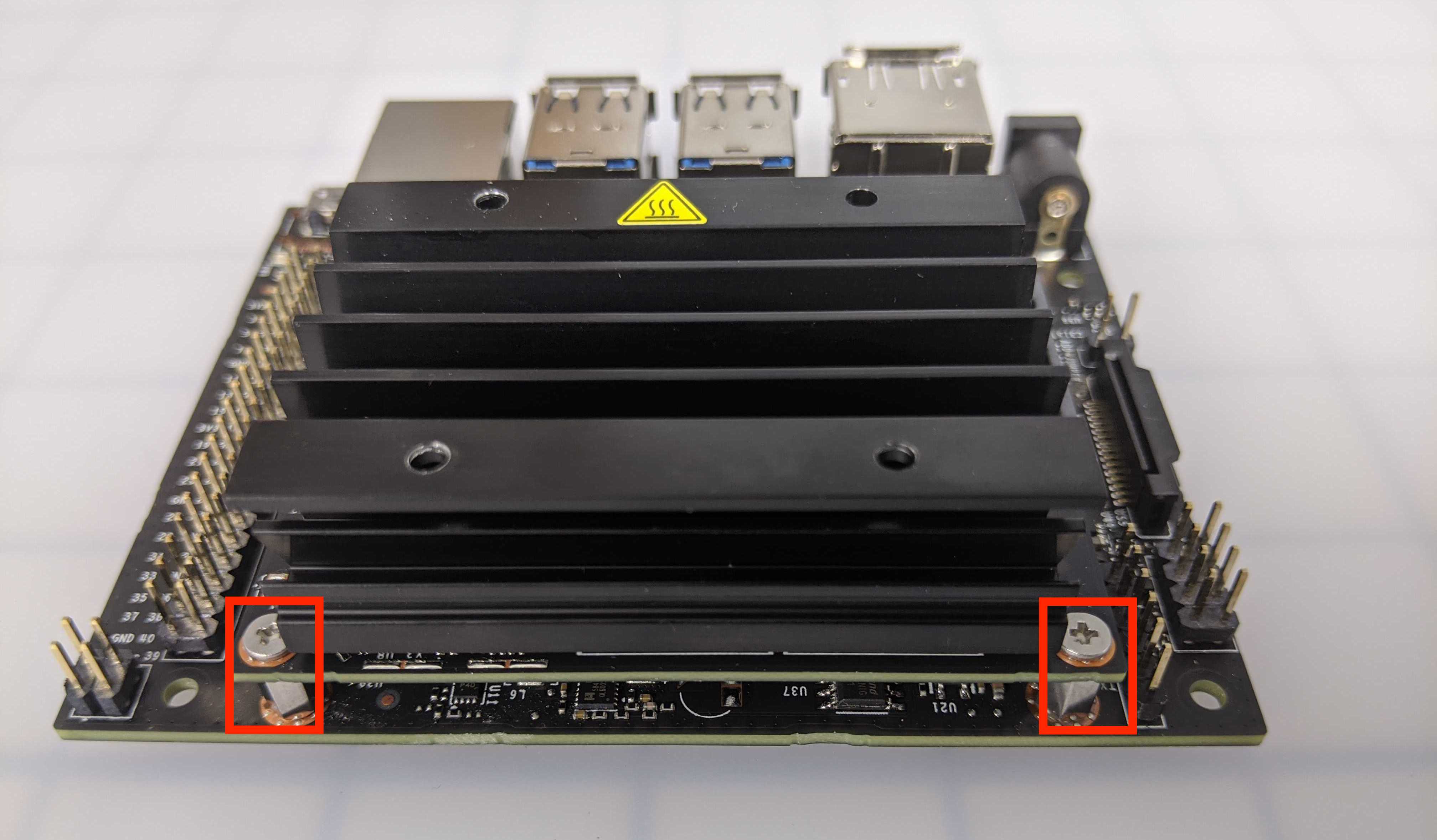

Jetson Nano モジュールをキャリア ボードに固定している 2 本のネジを取り外します。

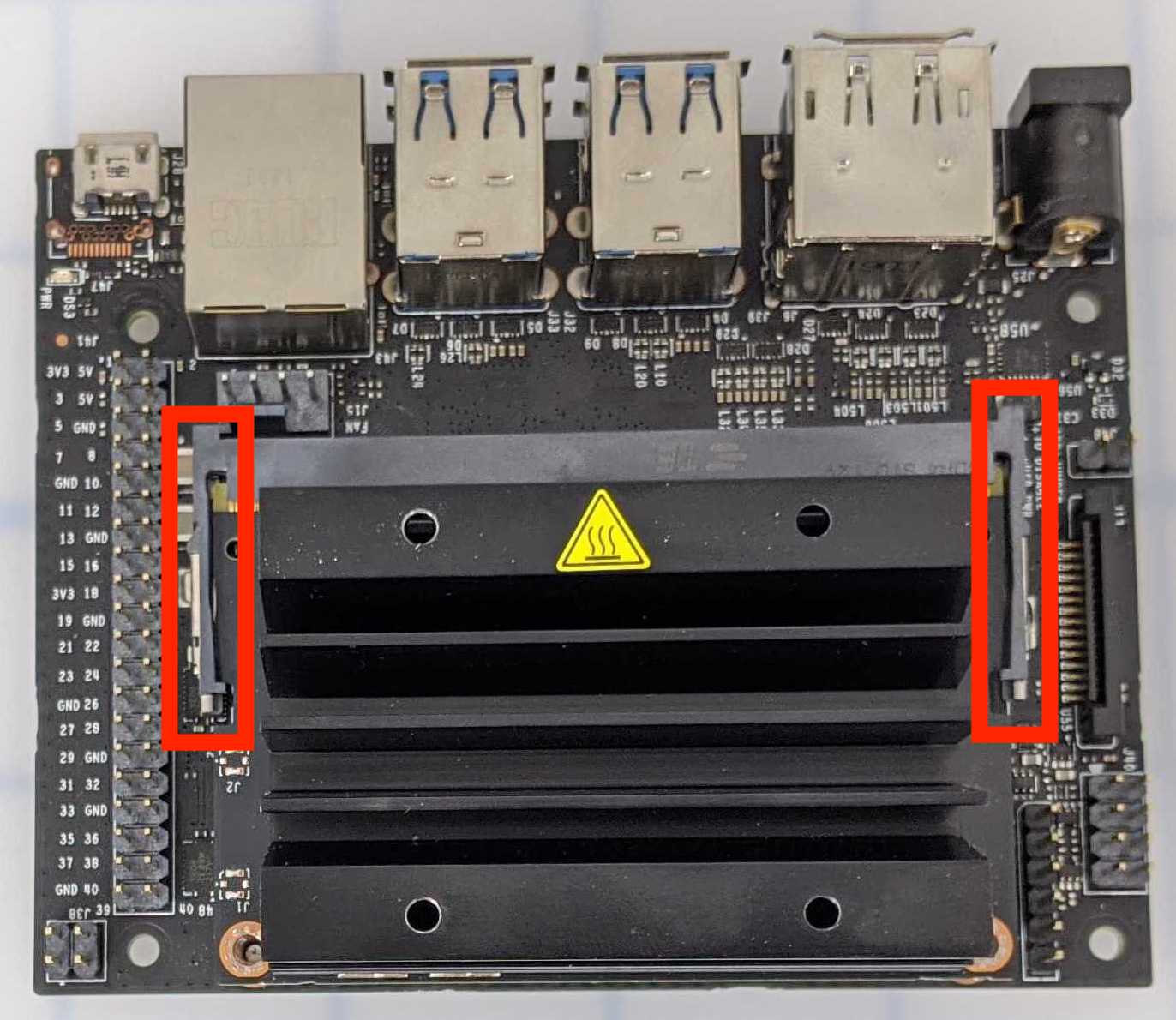

ネジを取り外したら、Jetson Nano モジュールをキャリア ボードに固定している 2 つのタブを開きます。 これを行うには、タブを Jetson Nano モジュールから水平にゆっくりと引き離します。

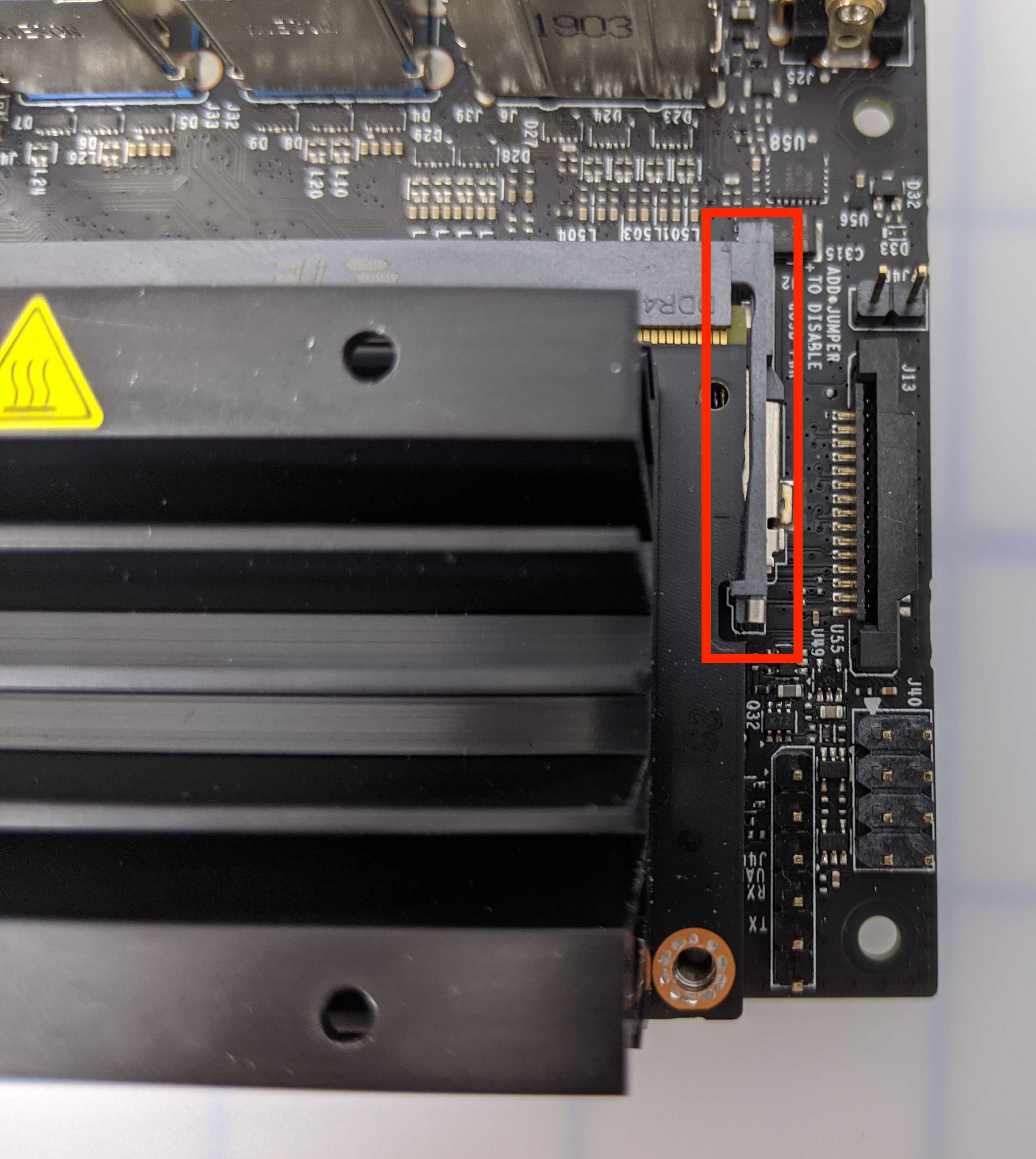

Jetson Nano モジュールの両側にタブがあります。

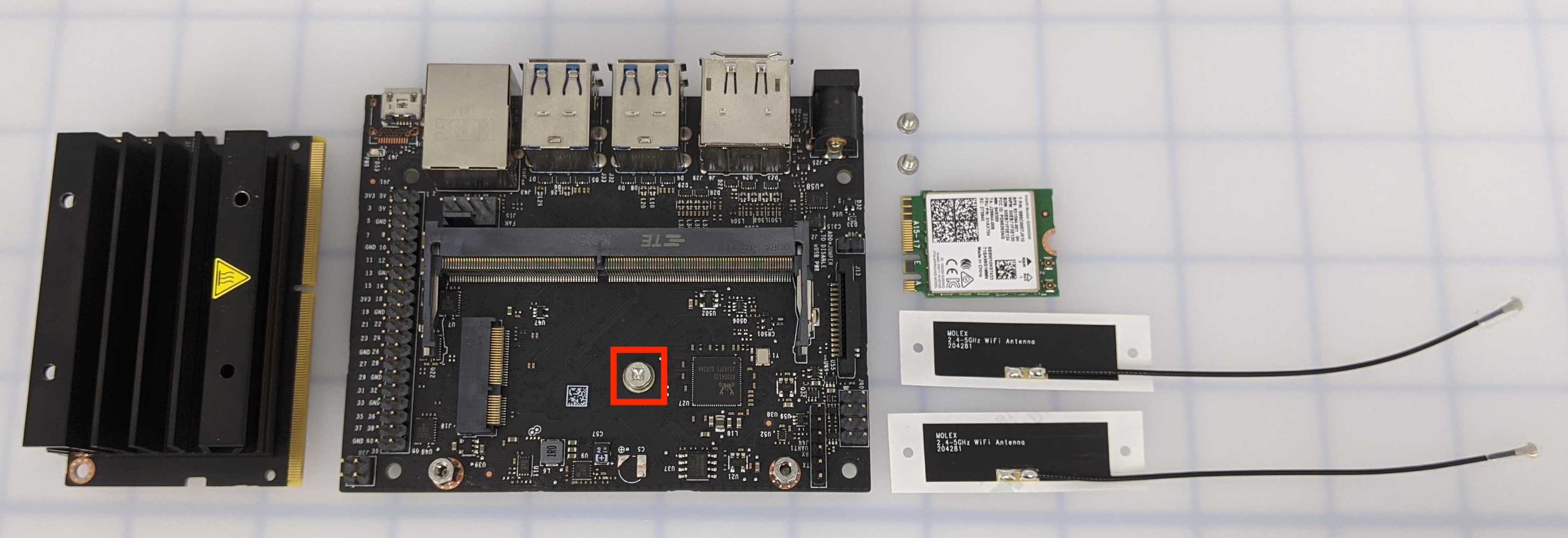

Jetson Nano モジュールを慎重にキャリア ボードからまっすぐに引き出します。 キャリアボードの中央にあるネジに注目してください。

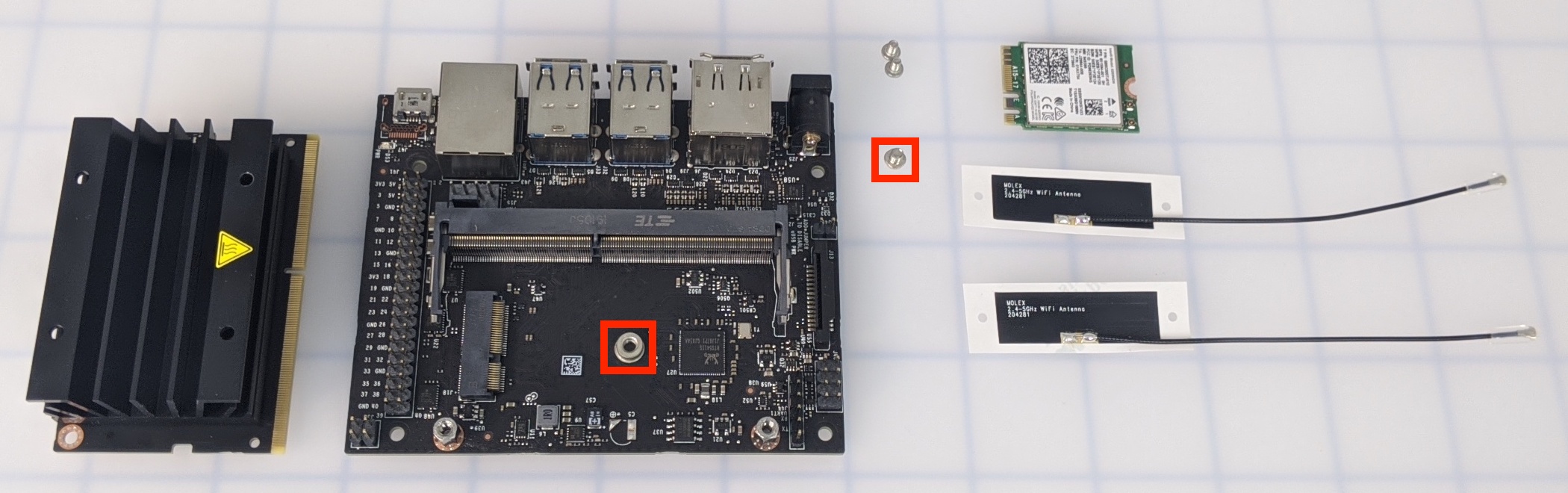

キャリアボードの中央にあるネジを外します。

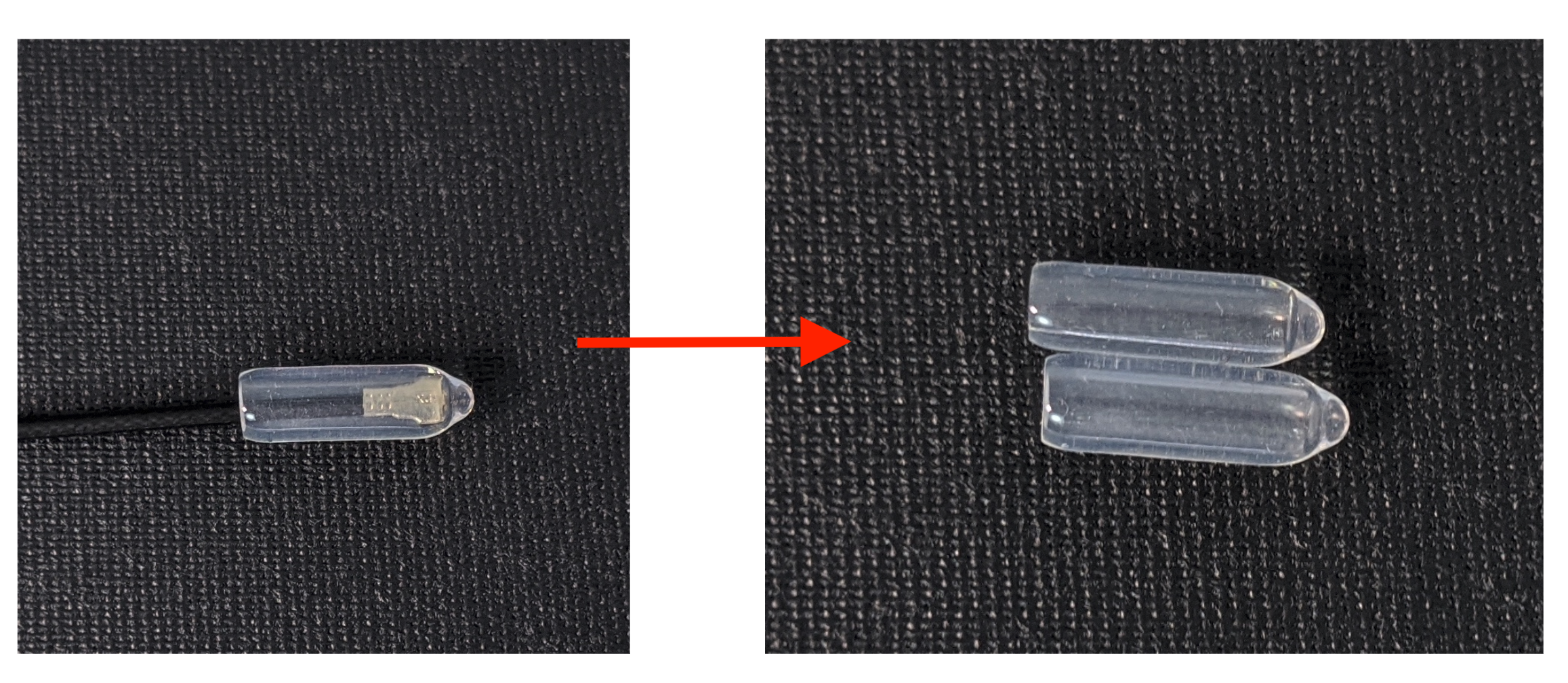

アンテナからプラスチックのカバーを取り外します。

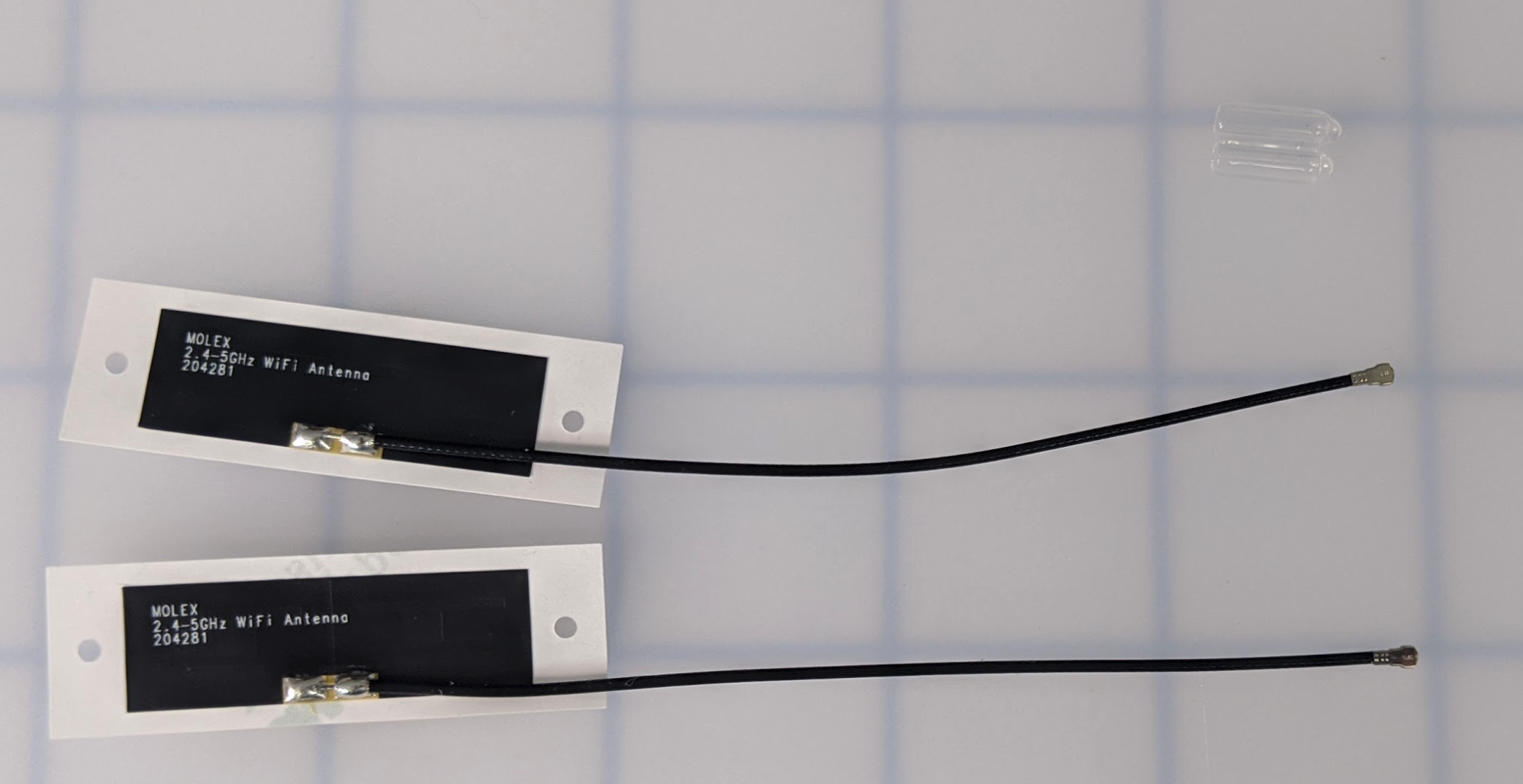

両方のアンテナからプラスチックのカバーが取り外されていることを確認します。

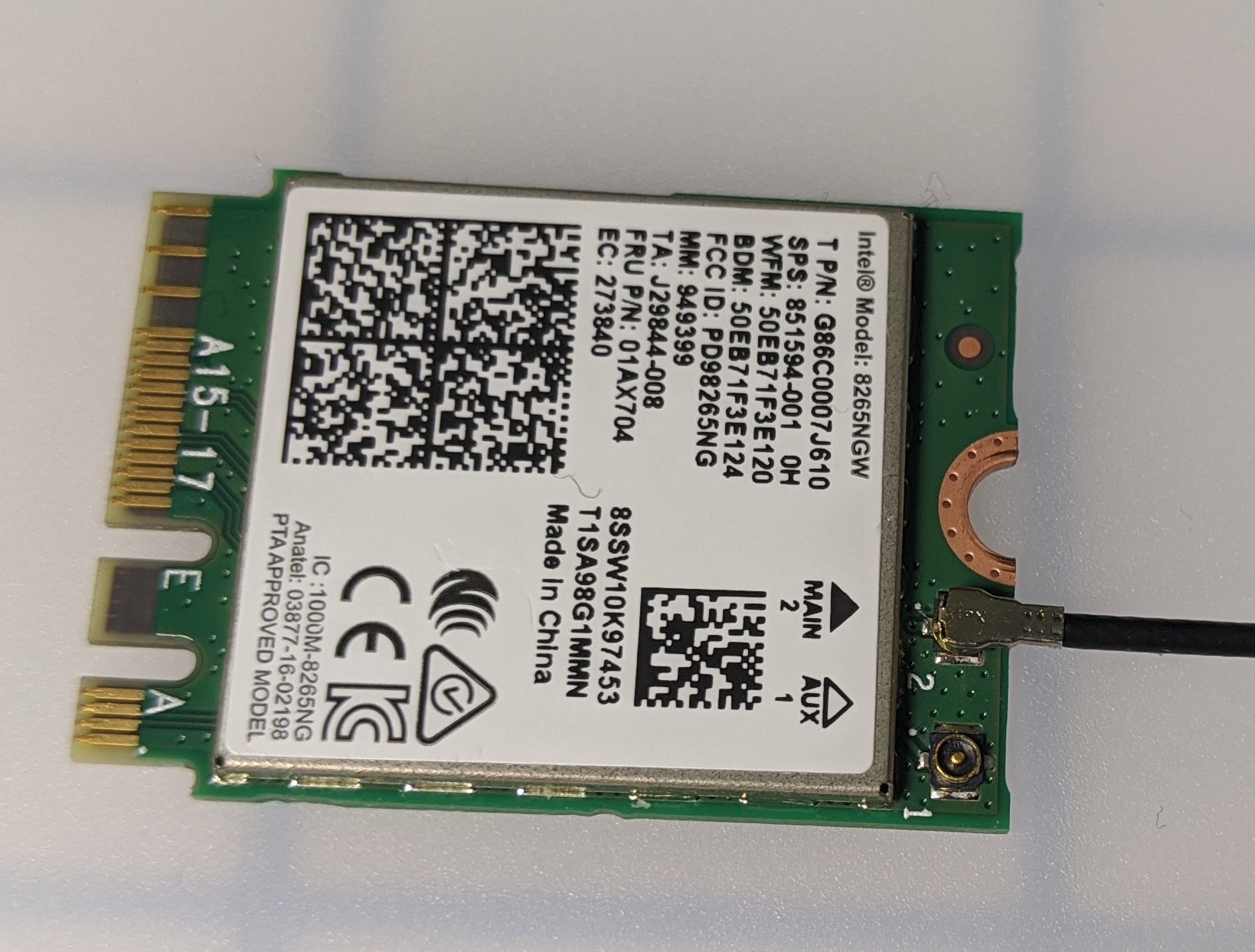

1 つのアンテナをインテル デュアル バンド Wi-Fi に接続します。 繊細なパーツのため、軽く力を加えてください。 「カチッ」という音で、アンテナが完全に取り付けられたことが確認されます。

注: アンテナを固定するためにさらに圧力が必要な場合は、鉛筆消しゴムまたはその他の小さな物体を使用してさらに圧力を加えます。 金属を使用して圧力をかけることはお勧めできません。

前の手順と同じ手順に従って、2 番目のアンテナを取り付けます。

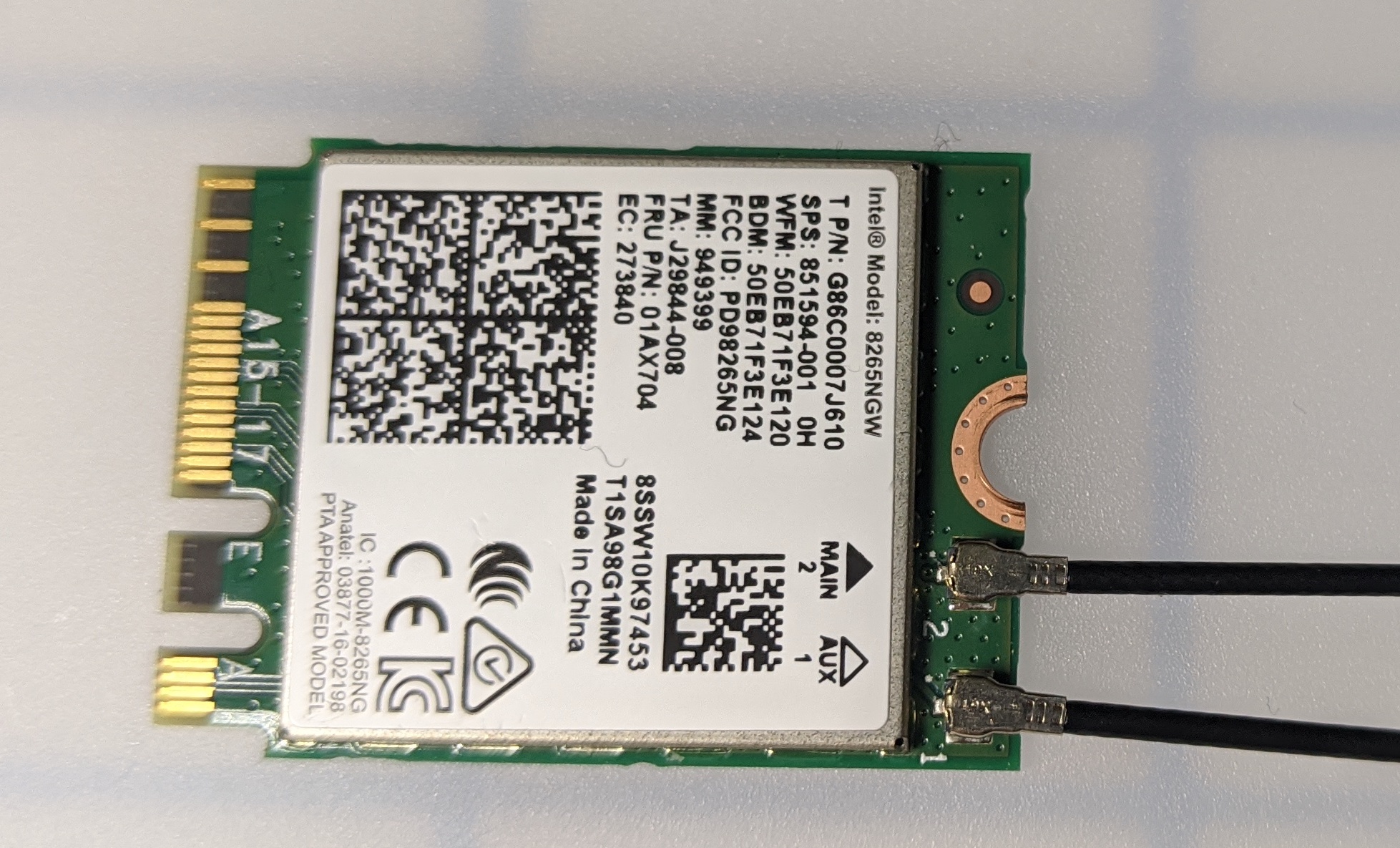

両方のアンテナがインテル デュアル バンド Wi-Fi に完全に接続されていることを確認します。 インテル デュアル バンド Wi-Fi を手に取り、両方のアンテナがしっかりと外れていないことを確認します。

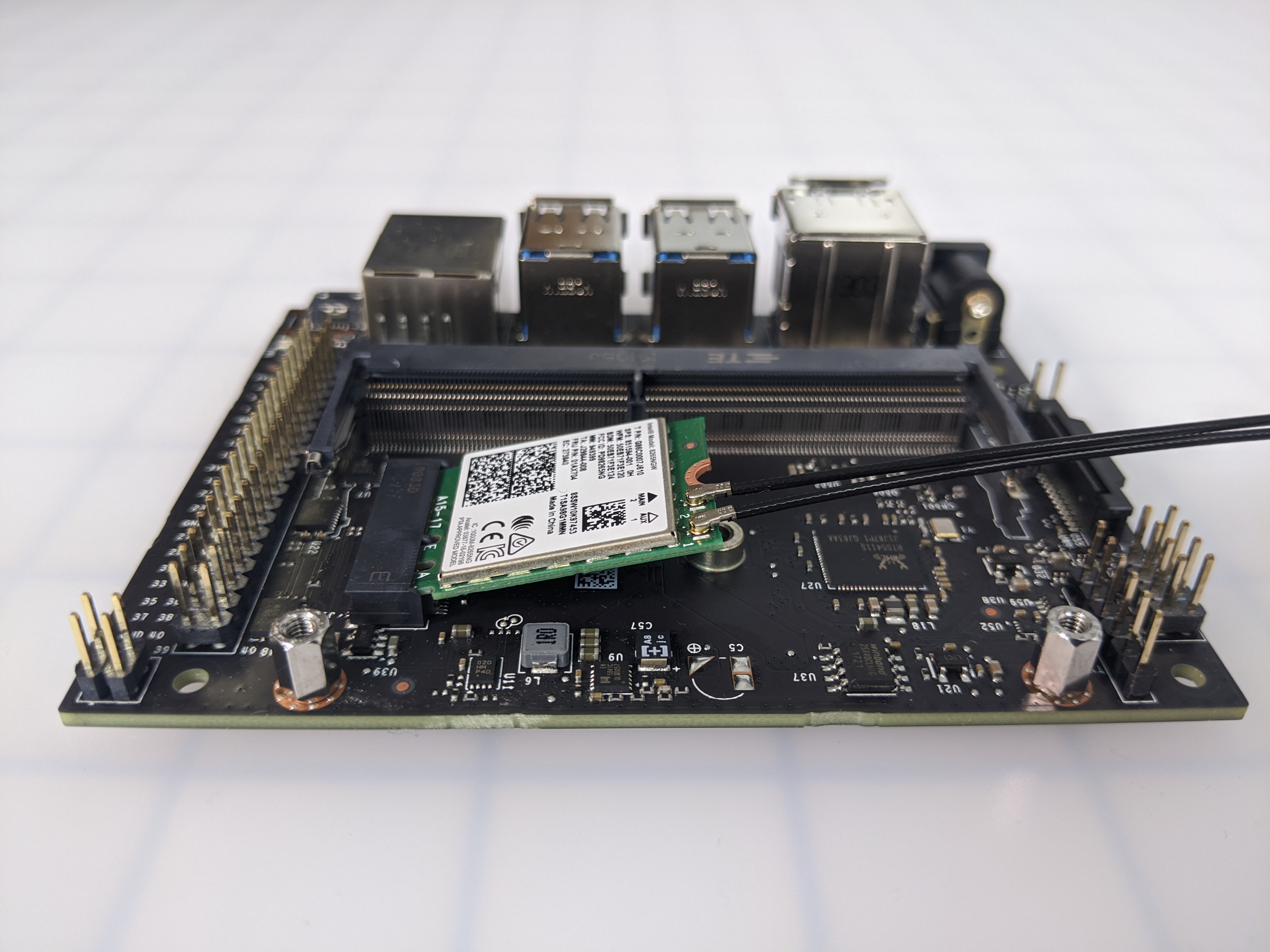

インテル デュアル バンド Wi-Fi をキャリア ボードに斜めに配置します。

ネジを使用して所定の位置に固定するまで、わずかに角度がついたままになります。

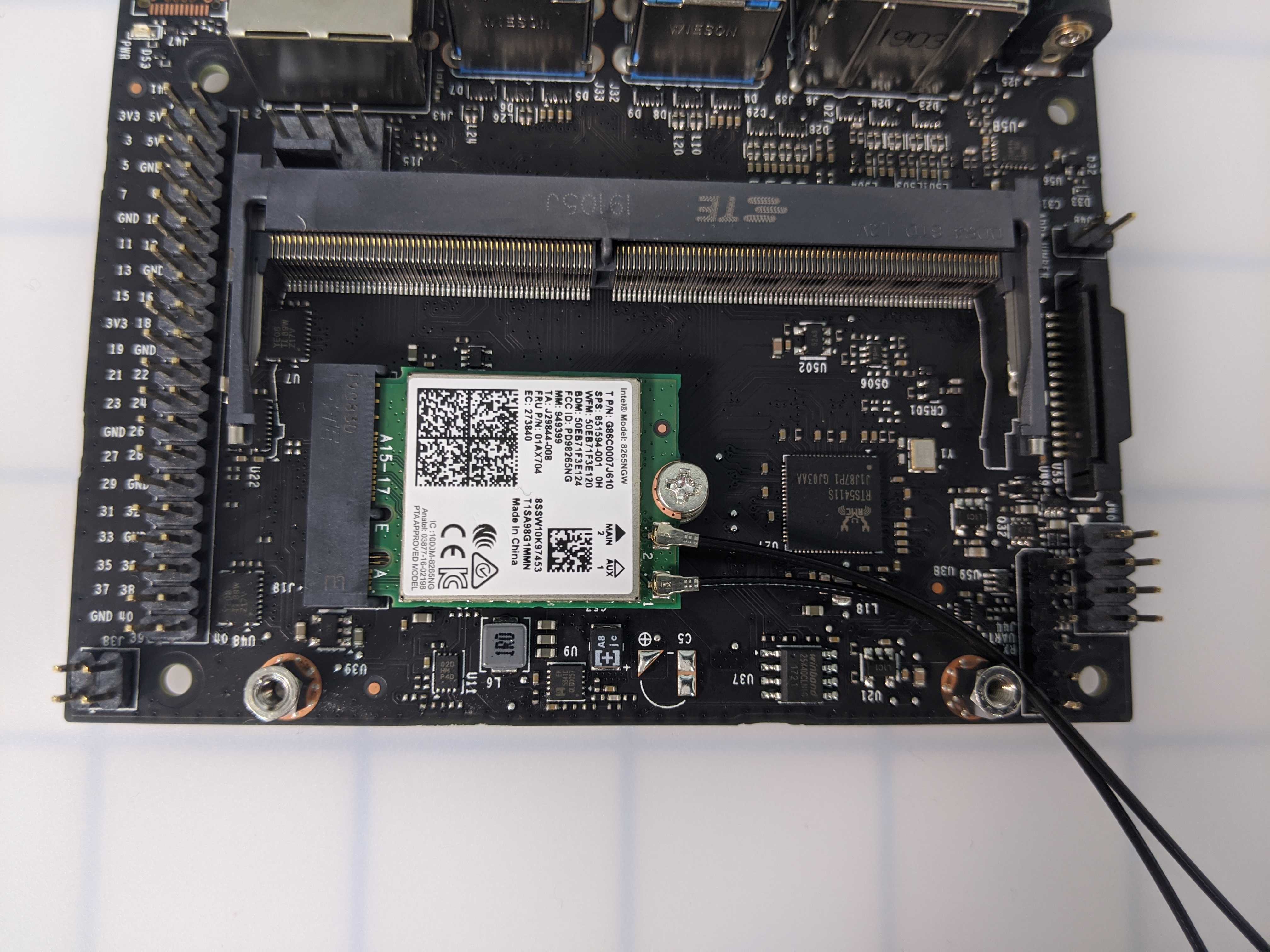

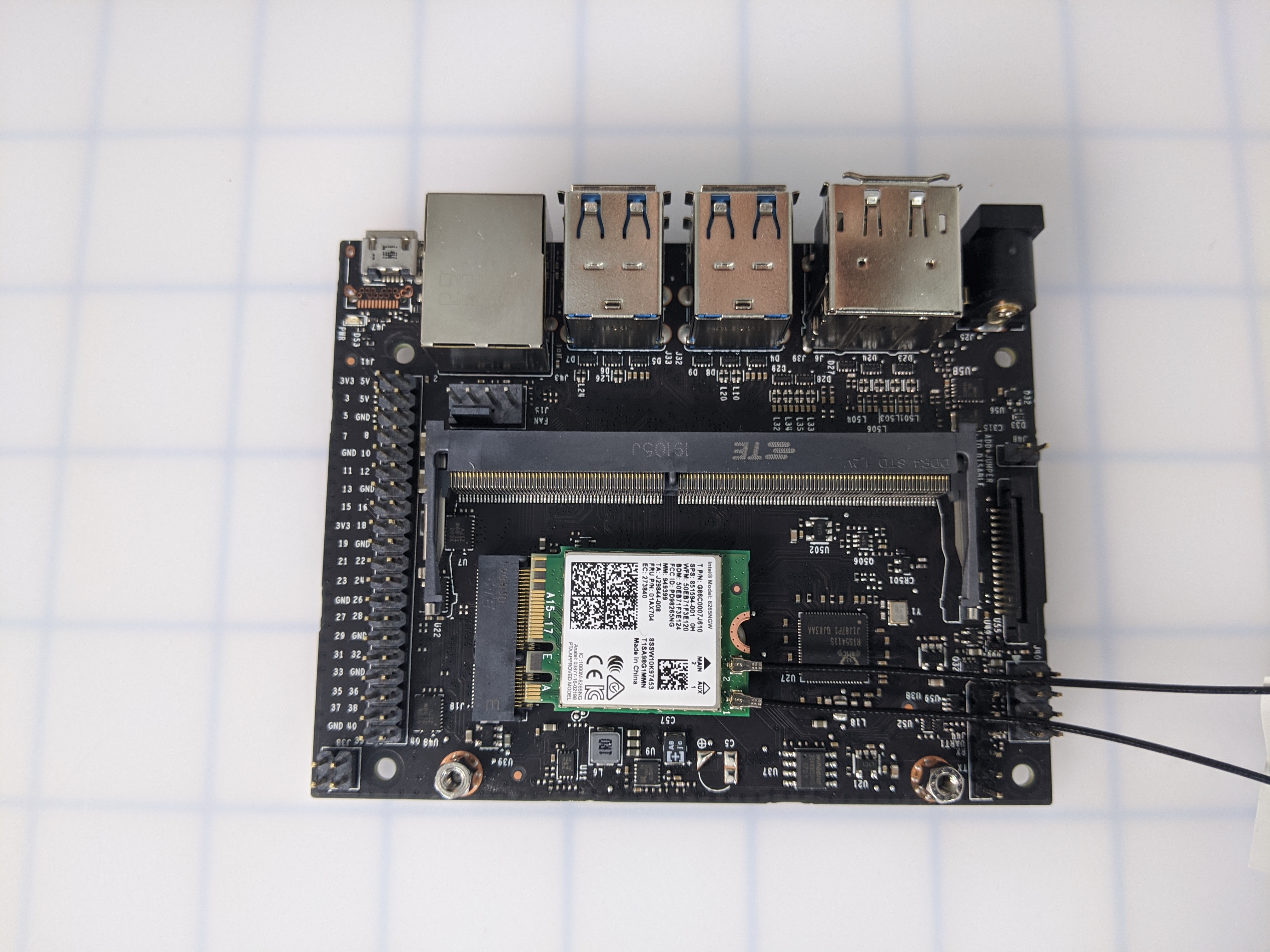

ネジを締めてインテル デュアル バンド Wi-Fi を所定の位置に固定します。 ネジが潰れないように、ネジを締めすぎないように注意してください。

Jetson Nano モジュールをキャリア ボードに斜めに置きます。 ネジ穴が面一になるように少し押し下げます。

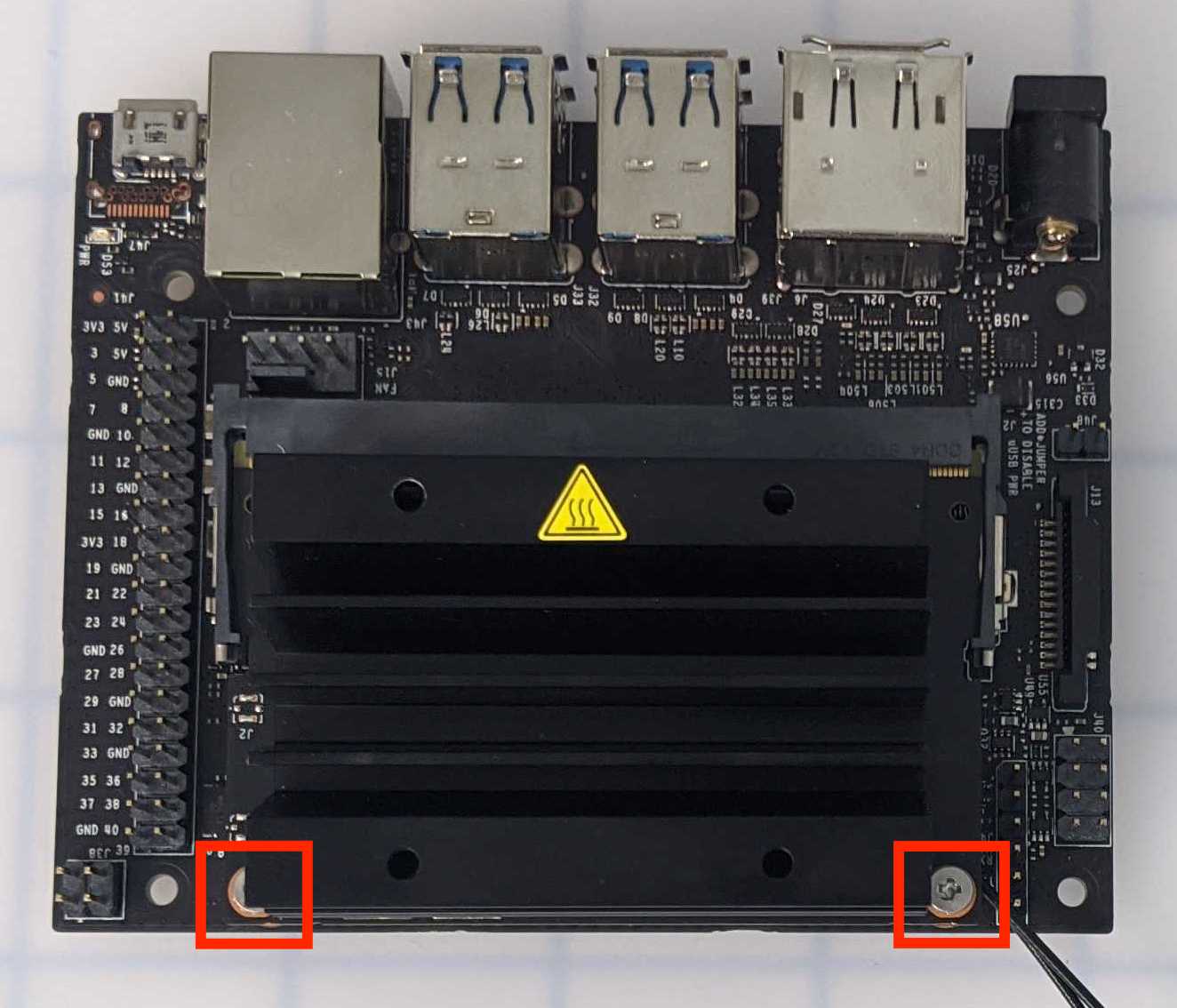

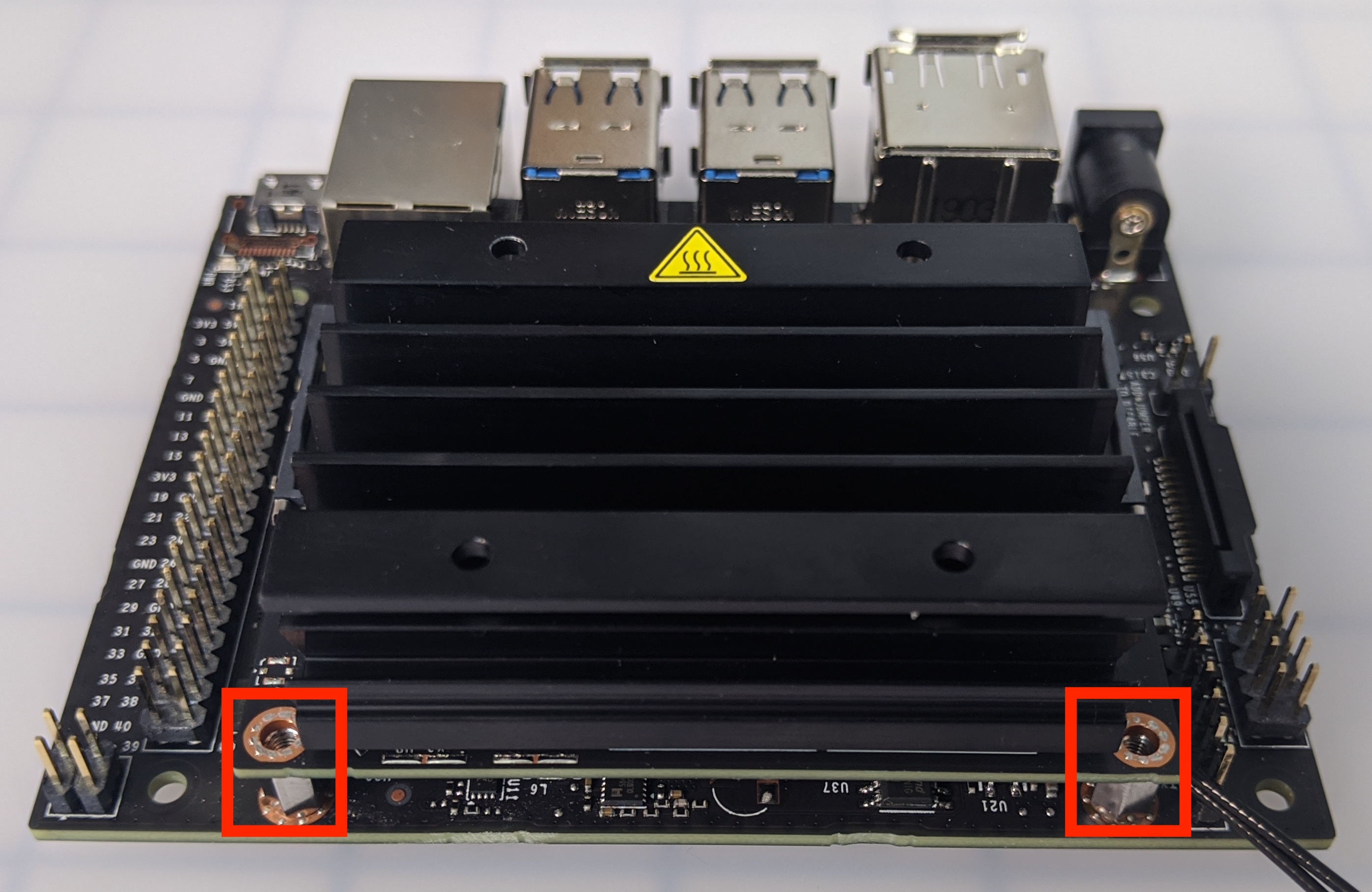

2 本のネジを Jetson Nano モジュールに戻して固定し、キャリア ボードに取り付けます。 ネジが剥がれるのを防ぐため、ネジを締めすぎないように注意してください。

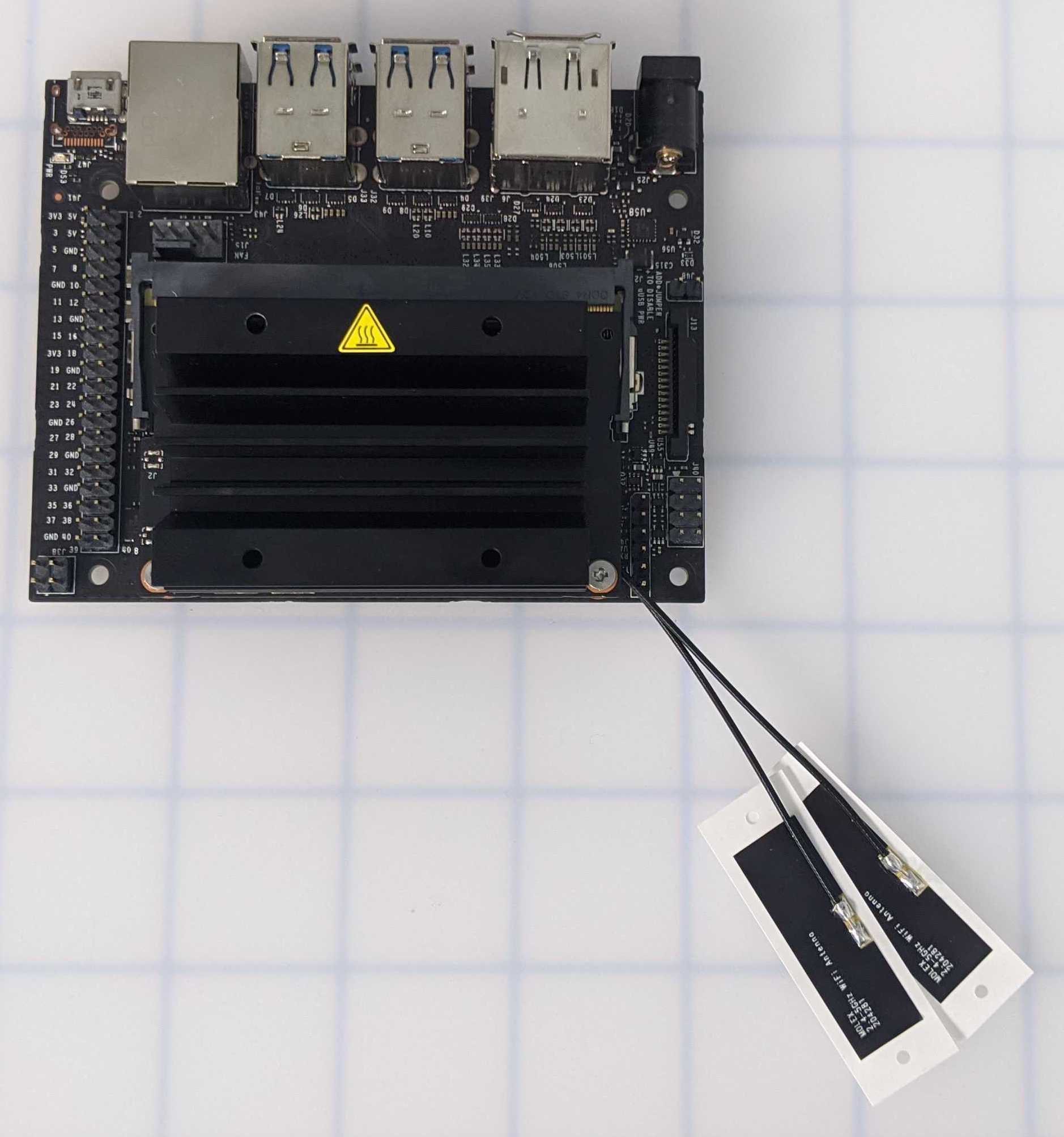

Intel デュアル バンド Wi-Fi とアンテナがインストールされました。
