V5 ロボット ブレイン - ユーザー インターフェイス

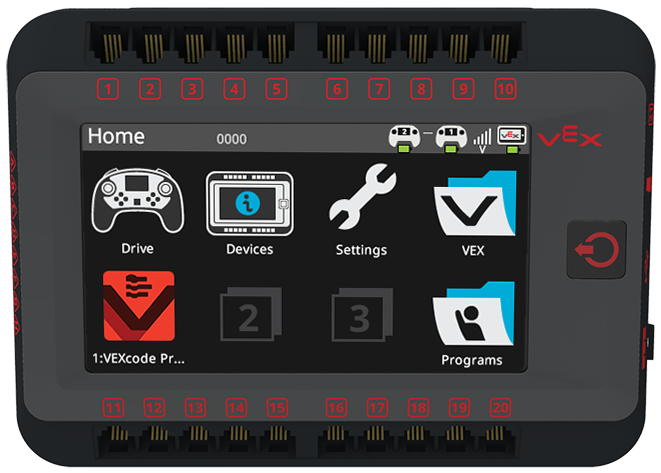

シンプルなタッチスクリーン ユーザー インターフェイスはほとんどすべての人に馴染みがあり、V5 をより親しみやすくしています。 V5 Robot Brainは、480 x 272ピクセルの4.25インチフルカラータッチスクリーンを備えています。
ユーザー インターフェイスの機能には次のものが含まれます。
- 8 つのユーザー プログラムから 1 つを選択して実行します
- 組み込みの VEX プログラムを実行する
- プログラム配線リストへのアクセス
- プログラムコントロールへのアクセス
- 練習試合を実施する
- 言語を変更する
- テーマとバックライトの選択
- 画面の回転など...
プログラマは、タッチ スクリーンを利用して、ピクセル、線、長方形、円を描画したり、線の色、幅、塗りつぶしを制御したりすることもできます。 あらゆる色のマルチサイズ、多言語フォントが組み込まれています。 ユーザー プログラムはデュアル バッファ内部メモリ上で高速かつ効率的に描画され、FPGA は驚異的な 60 Hz で画面のリフレッシュを処理します。
V5 ロボット ブレインのあらゆる側面に柔軟性が見られます。
- スマートモーター
- スマートセンサー
- アナログセンサー
- デジタルセンサー
- microSDカードの拡張
- オンボード診断
- 機器配線リスト
- コントローラーマップ
- 自動配線チェック
- デバイスファームウェアの自動アップデート

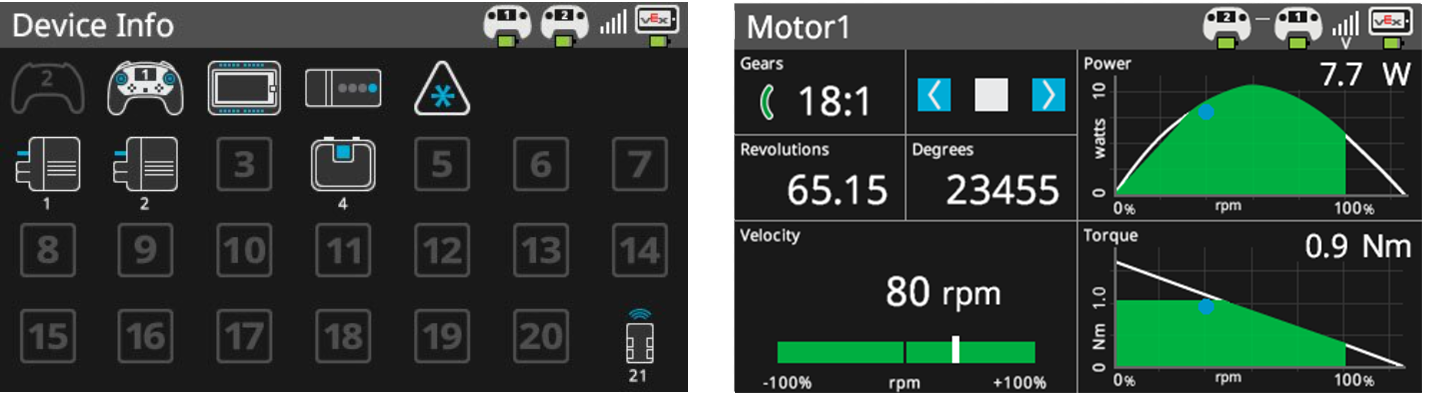

ダッシュボードは、V5 の最も注目すべき進歩の 1 つです。 スイッチやポテンショメータからモーターやバッテリーに至るまで、接続されているすべてのセンサーやデバイス用のダッシュボードが組み込まれています。 ダッシュボードは優れた教育機能と診断機能を提供し、センサーが実際に何を行っているか、そのアクションのデータがどのようなものかをリアルタイムで確認できます。
