フィールドコントロールシステムは、試合に出場するすべてのロボットが自律モードを開始するタイミングを制御し、ドライバーコントロールモードへの切り替えも制御する装置です。

V5 競技用ロボットのコンポーネントと機能を示す図。競技用ロボットのコンテキストにおける V5 カテゴリの説明に関連する、モーター、センサー、構造要素などのさまざまな部品を示しています。

コントローラをフィールド制御システムに接続します

モーター、センサー、構造要素などのさまざまなコンポーネントと機能を紹介し、競技用ロボットの設計と機能を示す V5 競技用ロボットの図。

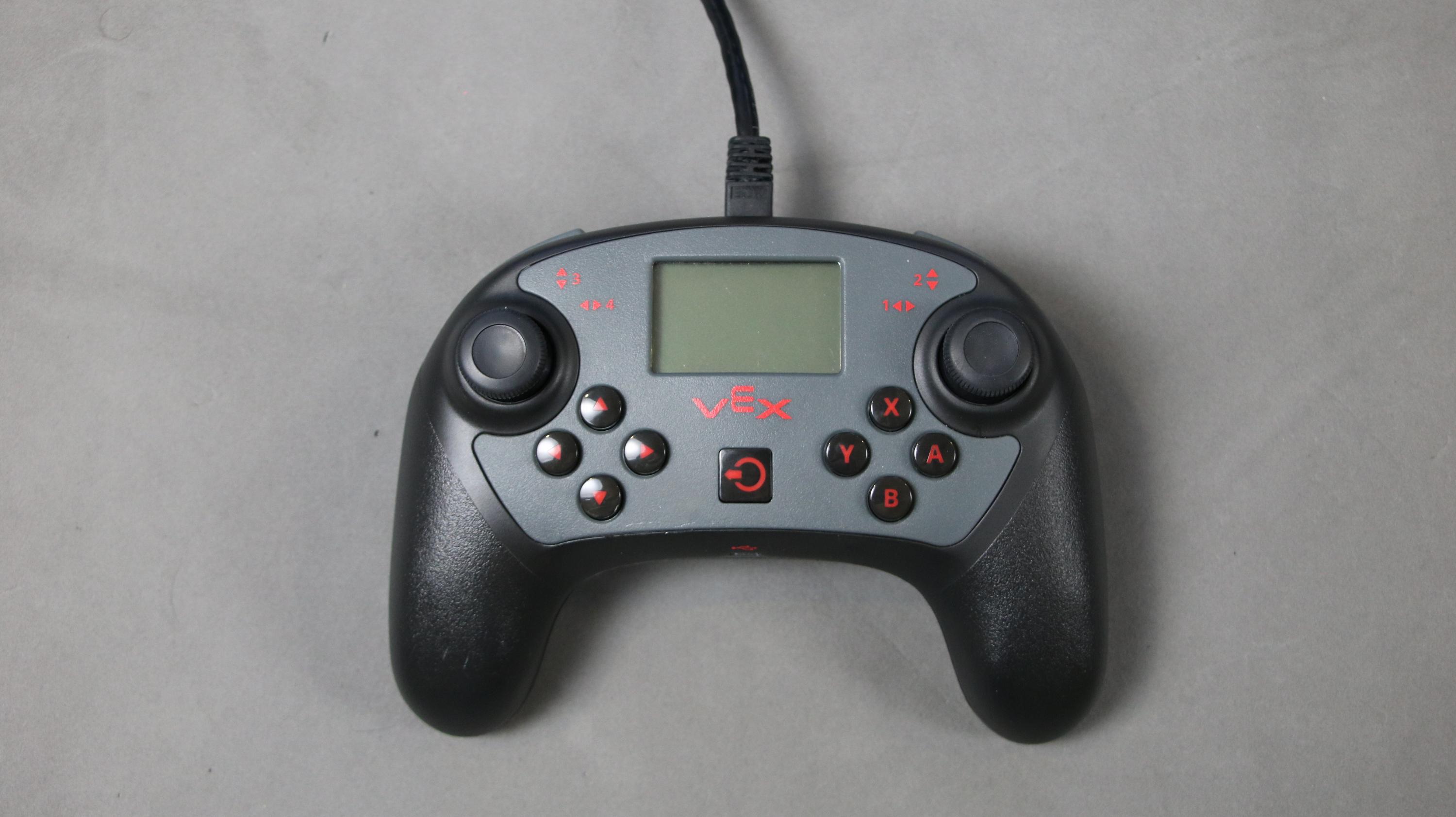

V5 ロボット用に設計された競技用ロボット。車輪、センサー、制御システムなどの構造とコンポーネントを展示し、その特徴を強調するためにニュートラルな背景に設定します。

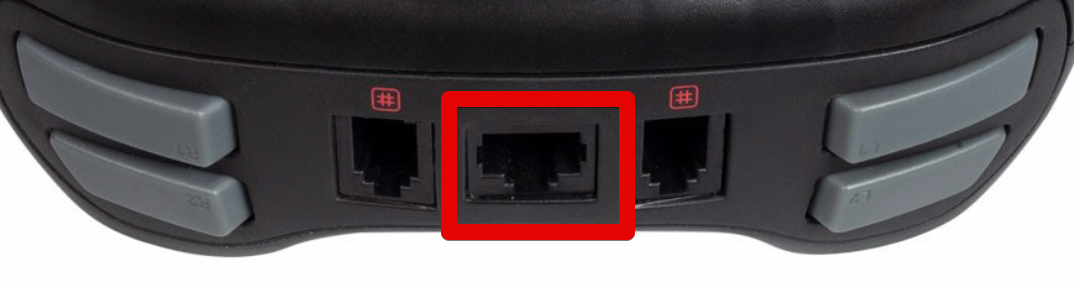

イーサネット コードをフィールド コントロール システムから V5 コントローラーに差し込みます。

接続するときは、コントローラーと Brain の両方の電源がオフになっていることを確認してください。

注: イーサネット コードはすでに Match コントローラーに接続されている必要があります。 そうでない場合は、競技スタッフにサポートを求めてください。

V5 コントローラーをオンにする

V5 競技用ロボットの図。ロボット競技に関連する構造と機能を示し、そのコンポーネントと設計上の特徴を示しています。

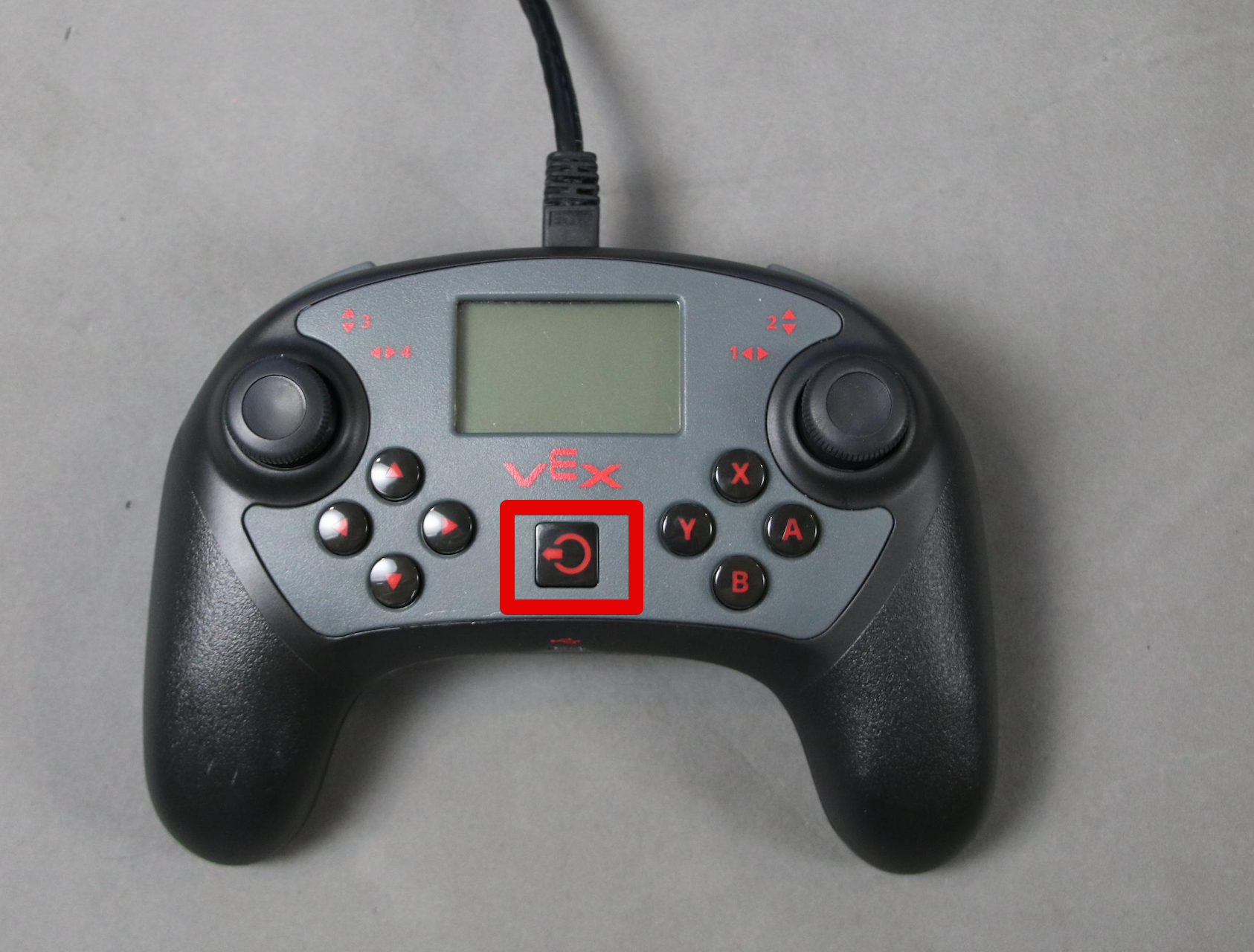

電源ボタンを押して、V5 コントローラーの電源をオンにします。

V5ロボットブレインをオンにする

V5 競技用ロボットの図。そのコンポーネントと構造を紹介し、ロボット競技向けの設計と機能を示しています。

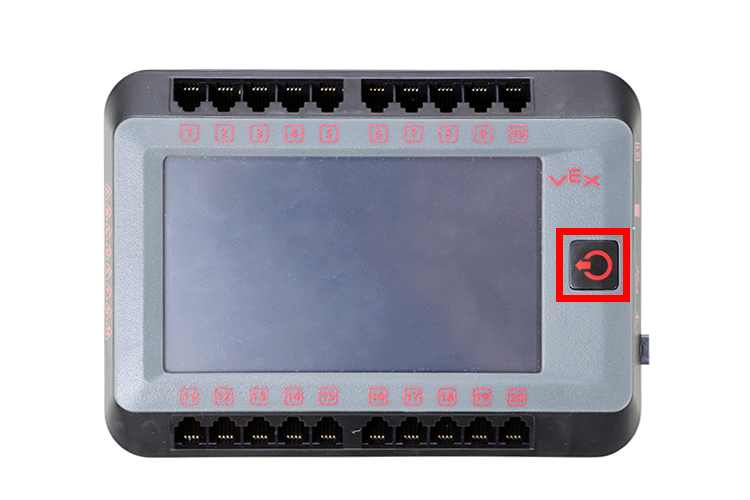

電源ボタンを押して、V5 Robot Brain の電源を入れます。

V5 コントローラーとロボットがワイヤレス接続を確立できるようにします。

競技用ロボットのコンテキストにおける V5 カテゴリの説明に関連する主要なコンポーネントと構造を紹介する、V5 競技用ロボットの設計と機能を示す図。

V5 Brain と同期する前の V5 コントローラー画面の外観。

V5 競技用ロボットの図。そのコンポーネントと構造を紹介し、ロボット競技に関連する主な特徴を示しています。

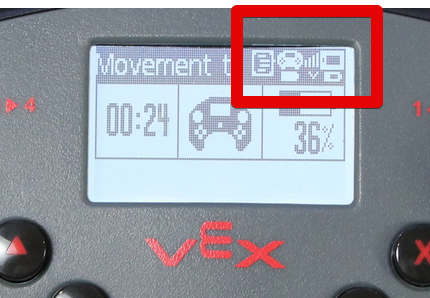

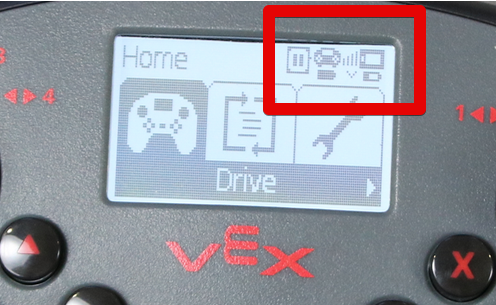

V5 Brain と V5 コントローラーが接続している間、画面の右上隅に無線信号アイコンが表示されます。

V5 Brain と V5 コントローラーが接続されると、画面の右上隅に無線信号アイコンが信号強度を表示します。

注:必要に応じて、この VEX ライブラリの「V5 コントローラーを Robot Brain にペアリングする方法 記事をお読みください。

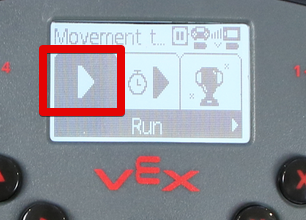

コンテストプログラムを開始する

さまざまなコンポーネントとその機能を紹介し、V5 カテゴリーのロボットに関連する設計とエンジニアリングの側面を示す競技用ロボットの詳細な図。

注:必要に応じて、この VEX ライブラリの「2 V5 コントローラを介してユーザー プログラムを実行する方法 をお読みください。

注:プログラムは、V5 Robot Brain の画面からも選択できます。 必要に応じて、この VEX ライブラリの「V5 Robot Brain を介して を実行する方法 記事をお読みください。


追加情報: トラブルシューティング

上記の手順に従っても V5 Brain と V5 コントローラーが接続できない場合は、次のことを試してください。


追加情報: 競争管理指標

V5 競技用ロボットの図。そのコンポーネントと構造を紹介し、ロボット競技に関連する主な特徴を示しています。

無効モード:

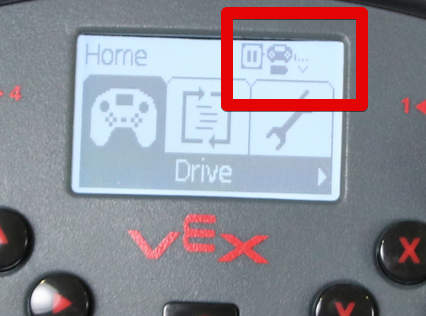

V5 システムが現在無効モードの場合、 「一時停止」 アイコンが表示されます。

VEX V5 競技用ロボットの図。コンポーネントとアセンブリを紹介し、競技用ロボットの主要な機能と設計要素を示しています。

自律モード:

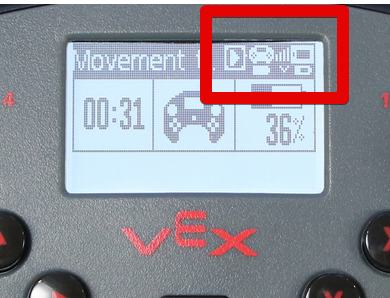

V5 システムが現在自律モードの場合、 「コード」 アイコンが表示されます。

V5 競技用ロボットのコンポーネントと設計を示す図。ロボットの構造内のさまざまな部品とその機能を示しています。

ドライバー制御モード:

V5 システムが現在ドライバー制御モードにある場合、 「再生」 アイコンが表示されます。


オプション: 複数のコントローラーを使用する

さまざまなコンポーネントとその機能を紹介し、競技用ロボットの設計と組み立てを示す V5 競技用ロボットの詳細な図。

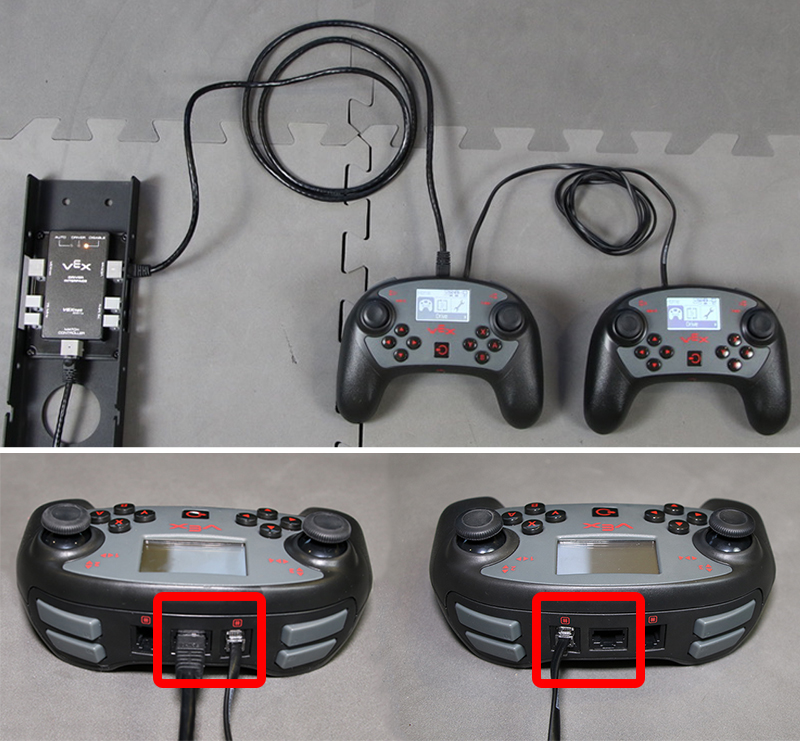

フィールド制御イーサネット ケーブルをプライマリ コントローラに差し込みます (下の写真)。

スマート ケーブルの一端をプライマリ コントローラーに差し込みます (「#」アイコンが付いたポートはどちらでも機能します)。

スマート ケーブルのもう一方の端をセカンダリ コントローラーに差し込みます (「#」アイコンが付いたポートはどちらでも機能します)。

プライマリ V5 コントローラーの電源をオンにします。

セカンダリ V5 コントローラーの電源をオンにします。

V5 Brain の電源を入れます。


追加情報: V5 無線 LED ライトについて

モーター、センサー、構造要素など、V5 競技用ロボットのコンポーネントを示す図。ロボット設計内でのそれらの配置と機能を強調しています。

V5 Radio の LED ライトの色に注目して、ロボットのステータスに関する情報を収集します。

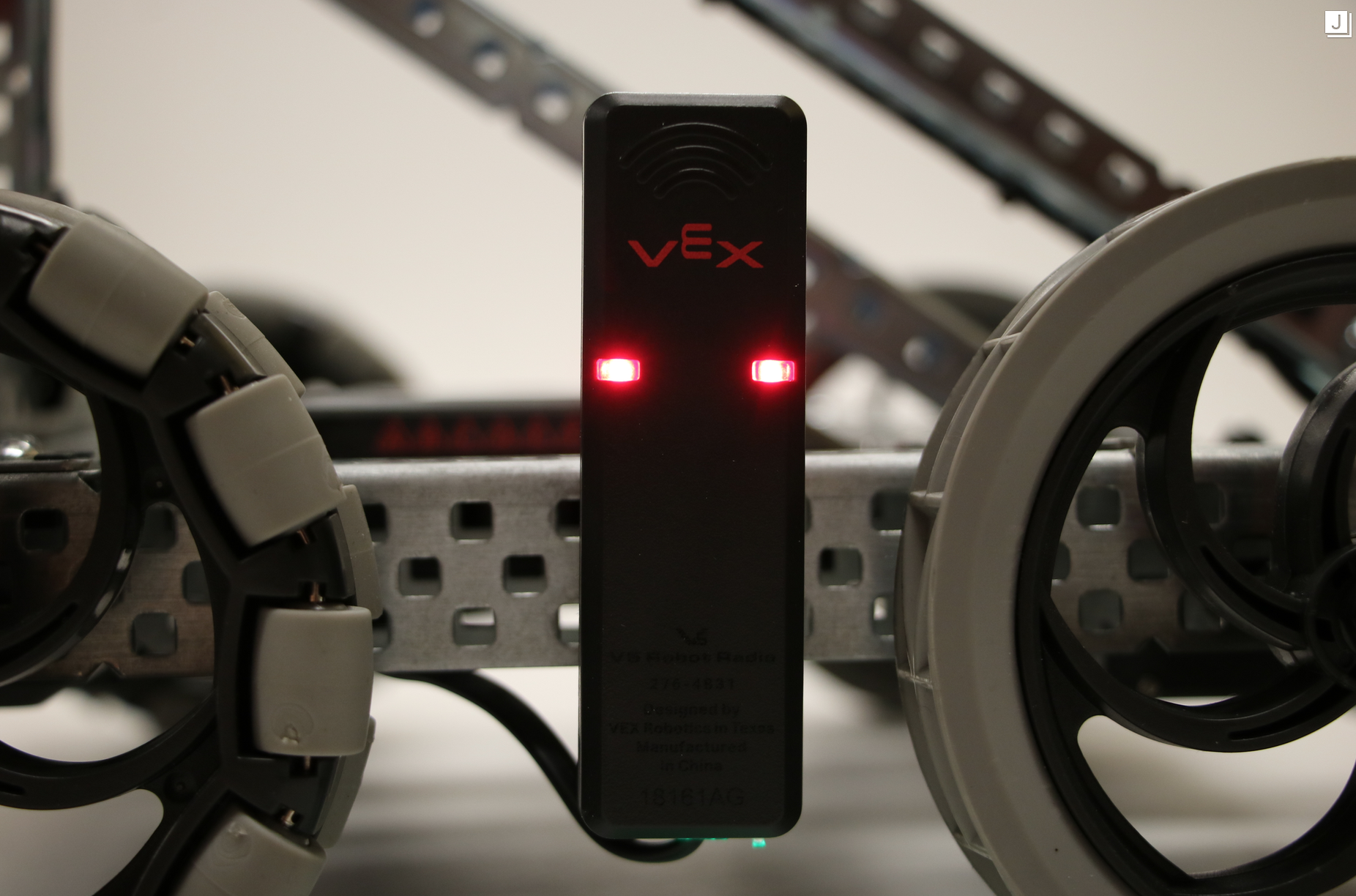

  • 赤色の LED が点灯している場合は、次のことを示します。
    • V5 Brain と V5 コントローラーの間には無線接続がありません。

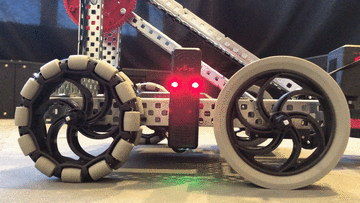

競技用ロボットの動作を示すアニメーション GIF。V5 ロボット システム内でのその機能と性能を実演します。

赤色の LED の点滅は、次のことを示します。

  • V5 Brain と V5 コントローラーの間のアクティブな接続。
  • V5 コントローラがフィールド制御システムに接続されていないか、V5 Brain がユーザー プログラムを実行していません。

V5 ロボット競技会で競技用ロボットの機能と性能を実演する、競技用ロボットの動作を示すアニメーション GIF。

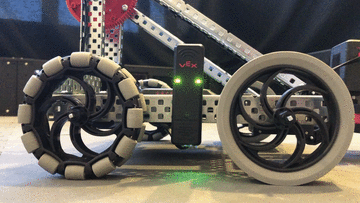

緑色の LED の点滅は、次のことを示します。

  • V5 Brain と V5 コントローラーの間のアクティブな接続。
  • V5 コントローラーはフィールド制御システムに接続されています。
  • V5 Brain はユーザー プログラムを実行しています。
