VEX IQ ピン、コネクタ、スタンドオフの理解

VEX プラスチック コネクタとスタンドオフは、VEX プラスチック構造システムの留め具です。 (第 1 世代) キットと (第 2 世代) キットに含まれるコネクタとスタンドオフは同じように機能しますが、色が異なる場合があります。 (第 2 世代) キットには、追加のタイプのコネクタとスタンドオフが用意されています。

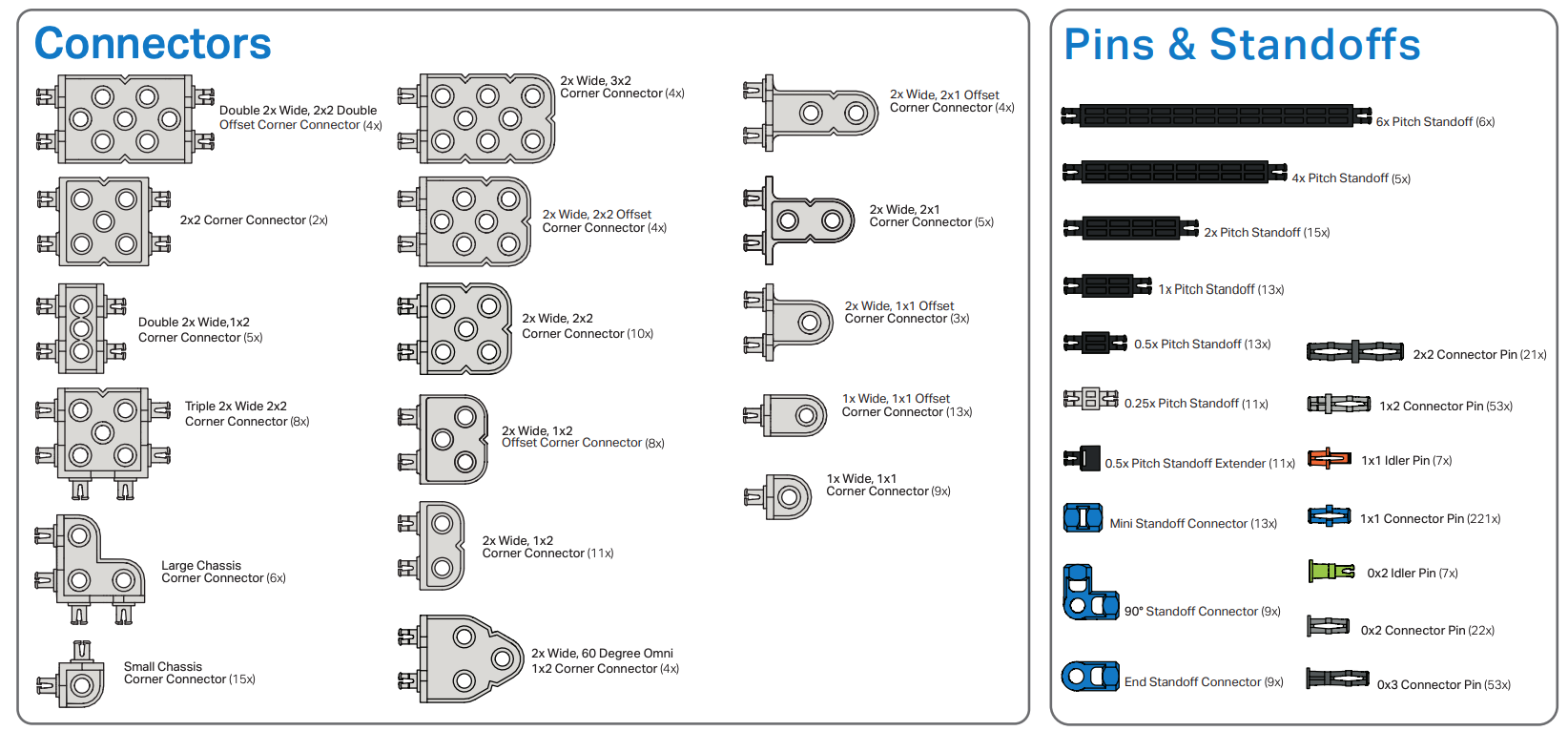

この図は、IQ (第 2 世代) コネクタとスタンドオフを示しています。

この図は、IQ (第 1 世代) コネクタとスタンドオフを示しています。

VEX プラスチック コネクタ/スタンドオフの機能は、コネクタの種類に応じて、一般的な用途から非常に特殊な用途まで多岐にわたります。

ピン

ピンは、電子機器からロボットの構造に至るまで、ロボット上の多くのコンポーネントを接続するために使用されます。  ピンの種類の例をいくつか以下に示します。

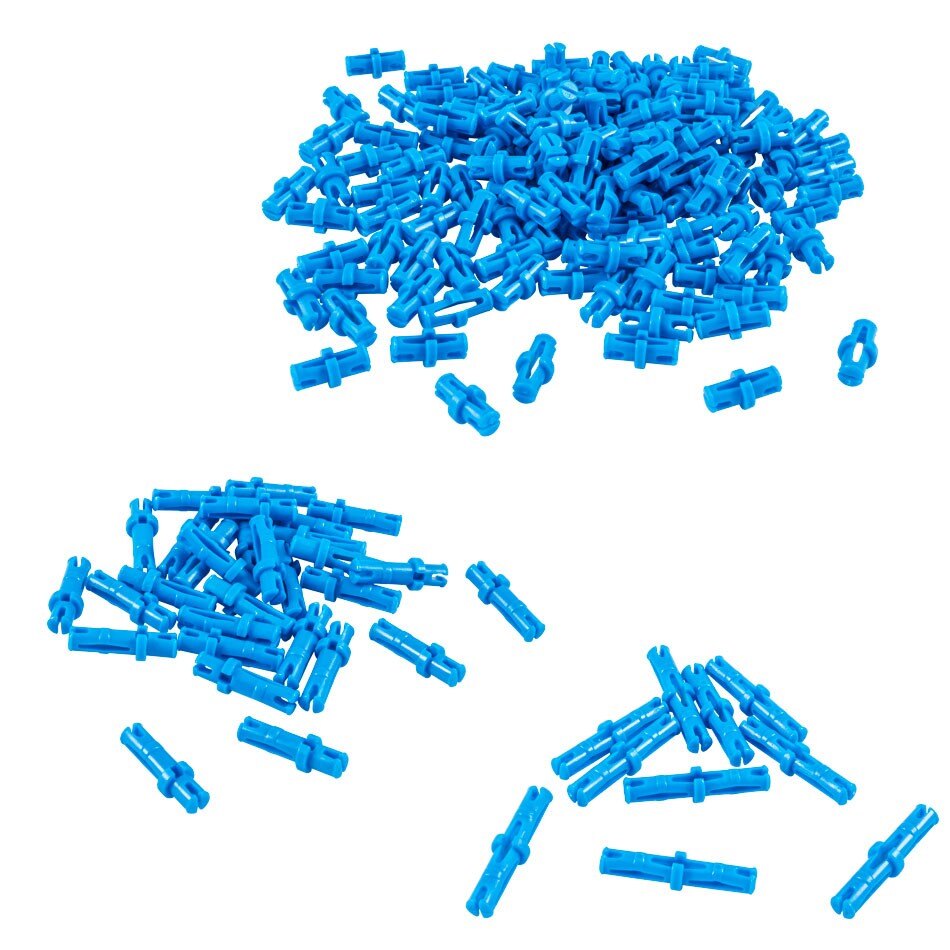

• コネクタピン は、コンポーネントの穴に挿入して取り付けるように設計されています。 ロボットの脳をビームに接続するなど、単一のコンポーネントを別のコンポーネントに接続するように設計された 1x1 コネクタ ピンがあります。 (この例は、VEX IQ Clawbot の構築手順で見ることができます。) コーナー コネクタを 2X ビームに接続してから追加の 1X ビームを取り付けるなど、単一のコンポーネントを 2 つの追加コンポーネントに接続する 1x2 コネクタ ピンがあります。 最後に、2 つのコンポーネント層を 2 つの追加のコンポーネント層に接続できる 2x2 コネクタ ピンがあります。 1x1、1x2、2x2 コネクタ ピンの使用例については、次の 3D ビルドを参照してください。

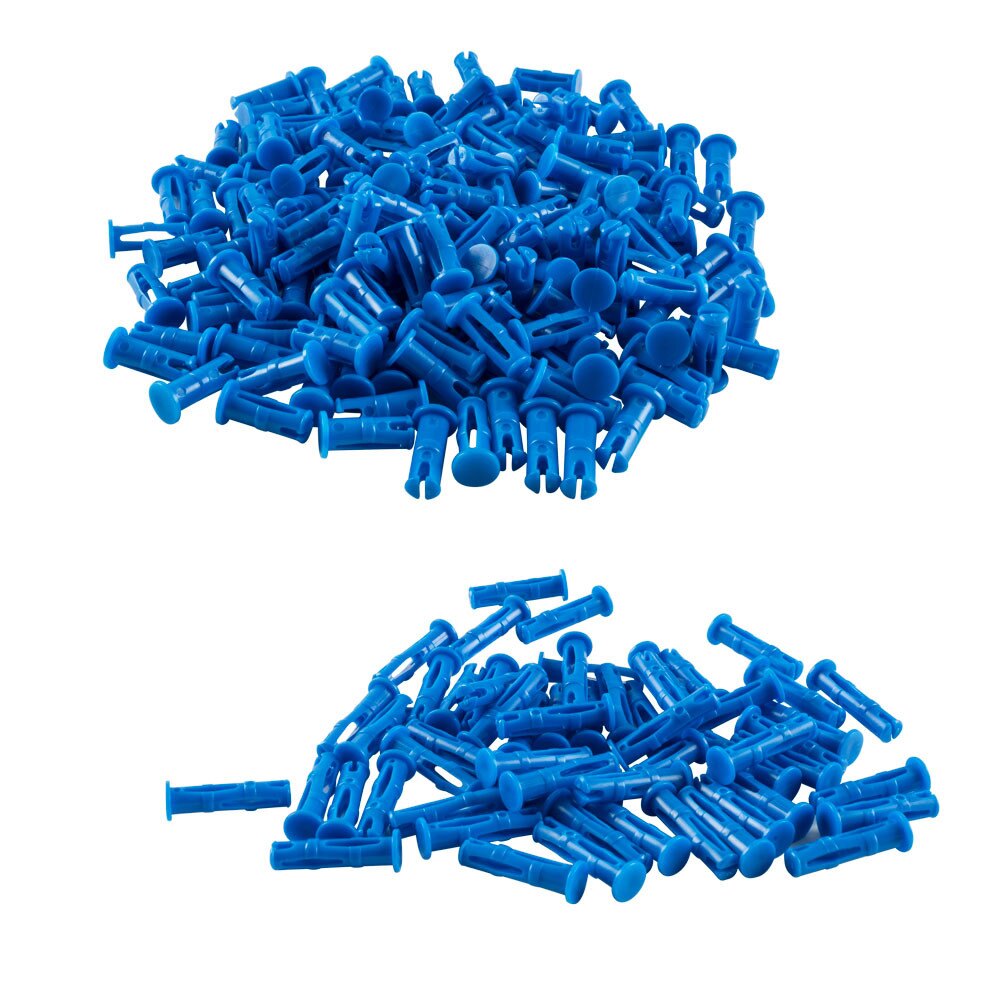

• キャップ付きコネクタ ピン は、キャップを穴から引き抜くことができないために標準コネクタ ピンが引き抜かれる危険性がある設計で、別のタイプの接続を提供します。 キャップ付きコネクタ ピンは、ピンを外面から挿入できるため、組み立て後のアセンブリの補強にも使用できます。 これらのピンは、1 つのコンポーネントの穴を通って次のコンポーネントの穴に押し込まれるように設計されています。 2 つのコンポーネントを接続するための 0x2 ピンと、3 つのコンポーネント層を接続するための 0x3 ピンがあります。

スタンドオフ

スタンドオフは、強固な接続を作成しながら 2 つの部品を互いに分離するために使用されます。 この例としては、2 つの 2X ビームを分離して、それらの間に一連の駆動ギアを配置できるようにすることが挙げられます。 アームの端にフォークを作るなど、ゲームの駒を扱うためにスタンドオフを組み立てることもできます。  利用可能なスタンドオフには、0.5x、1x、2x、4x、および 6x の長さがあります。 スタンドオフには、スタンドオフの端にピボット ポイントを作成できるエンド スタンドオフ コネクタなどのスタンドオフ コネクタや、スタンドオフを相互に接続できるミニおよび標準スタンドオフ コネクタも含まれます。 Standoff の使用例を確認するには、次の 3D ビルドを参照してください。

コーナーコネクタ

コーナー コネクタにはさまざまな方向があるため、ビーム、プレート、その他のコンポーネントを接続する 3 次元デザインを作成するためのほぼ無限のオプションが可能になります。 利用可能なコーナー コネクタの使用例を確認するには、次の 3D ビルドを参照してください。
