V5 スマート デバイスでのスマート ポート ライトの使用

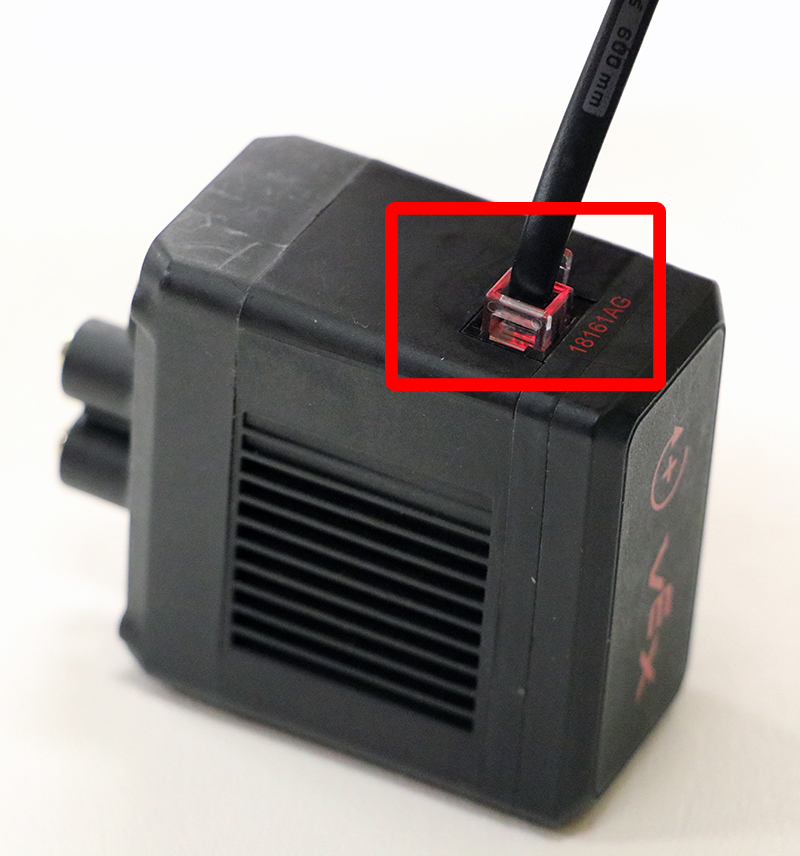

すべての V5 スマート デバイスには、非常に便利な診断ツールが組み込まれています。 V5 スマート デバイスのスマート ポートには赤色のライトがあり、V5 ロボット ブレインのスマート ポート、V5 スマート ケーブル、および V5 スマート デバイスがすべて正しく通信していることを確認するための診断に使用できます。

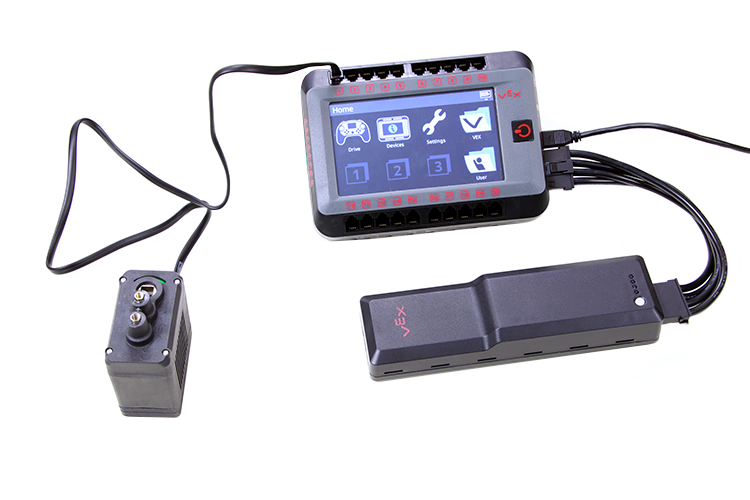

ステップ 1: スマート デバイスを電源が入っている V5 Robot Brain のポートに接続します。


ステップ 2: デバイスのスマート ポートのライトを観察します。


診断テスト - 合格

V5 デバイスのスマート ポートの赤色灯の動作 を示します
常時点灯 スマート デバイスはアイドル状態で電力が供給されています - デバイスと接続は良好です
早く点滅する スマート デバイスは、V5 Robot Brain のデバイス メニューのダッシュボードの制御下にあります - 良好なデバイスと接続

診断テスト - 失敗しました

V5 デバイスのスマート ポートの赤色灯の動作 を示します
Smart Port ライトが 1 秒に 1 回、赤色でゆっくり点滅します。 スマート デバイスには電力が供給されていますが、V5 ロボット ブレインとの間に通信がありません。 - 不良な V5 スマート デバイス、スマート ケーブル、または V5 ロボット ブレイン スマート ポート
Smart Port ライトが点灯しません。 V5 スマート デバイスに電力が供給されていません。 - 不良な V5 デバイス、スマート ケーブル、または V5 Robot Brain スマート ポート

トラブルシューティングの手順

  1. スマート デバイスと V5 Robot Brain の両方の Smart Port コネクタが完全に挿入され、ロック タブがかみ合っていることを確認します。
  2. V5 Robot Brain ファームウェアが最新であることを確認します
  3. 別のスマート ケーブルを試してください (カスタムメイドのケーブルではないことが望ましい)。
  4. スマート デバイスを V5 Robot Brain に接続するスマート ケーブルを V5 Robot Brain の別のポートに切り替えます。

これらの手順で問題が解決しない場合は、 support@vex.comまで電子メールを送信してください。
