手動充電による VEX IQ (第 1 世代) バッテリーのトラブルシューティング

VEX IQ ロボット バッテリーを手動で充電することは、バッテリーが機能せず、バッテリーの充電に失敗した場合にのみ試行すべきトラブルシューティング手法です。 この状況では、バッテリーが挿入されると、IQ バッテリー充電器のインジケーター ライトが赤く点滅します。 それ以外の時間に手動で充電すると、ロボットのバッテリーが損傷する可能性があります。

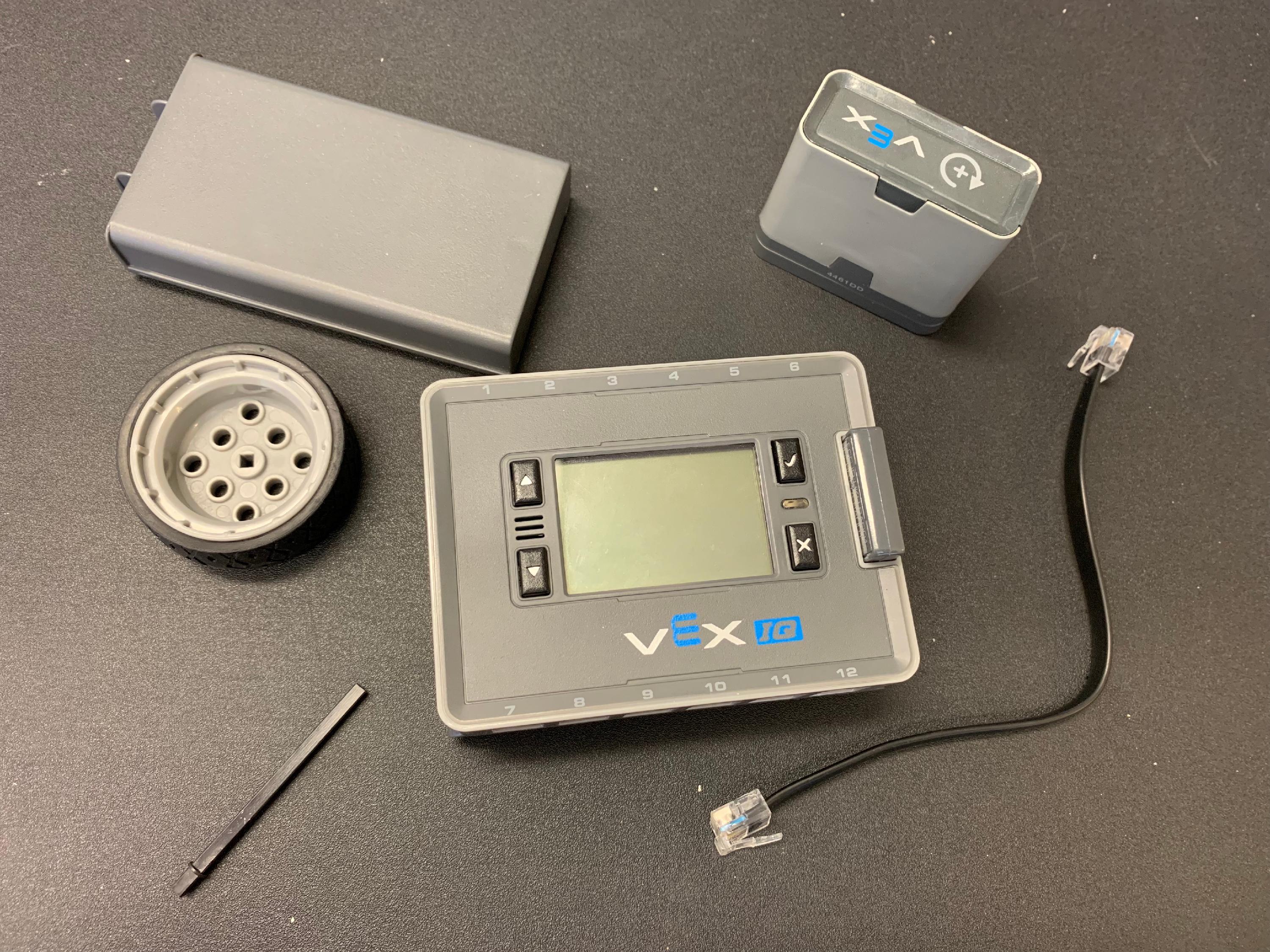

ステップ 1: 必要なコンポーネントを収集します。

以下のアイテムを収集します。

  • 1 VEX IQ スマートモーター
  • 任意の金属モーター シャフト
  • VEX IQ ロボット脳
  • VEX IQ ロボット バッテリーにロボット バッテリー障害が発生している (赤い充電器 LED が点滅)
  • 1 スマートケーブル
  • 1 ホイールまたはギア

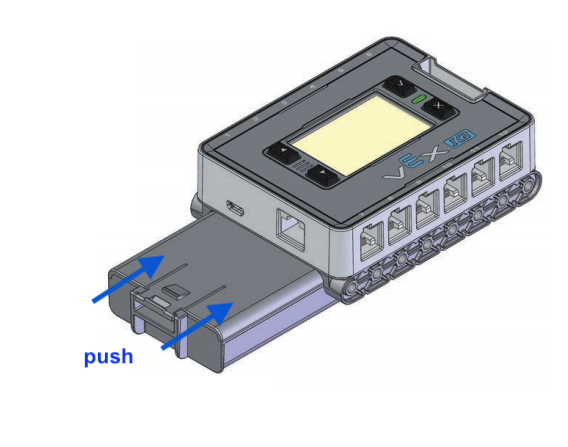

ステップ 2: ロボットのバッテリーを脳に挿入します。

注: ラッチのカチッという音がするまで、ロボット バッテリーをブレインにスライドさせます。

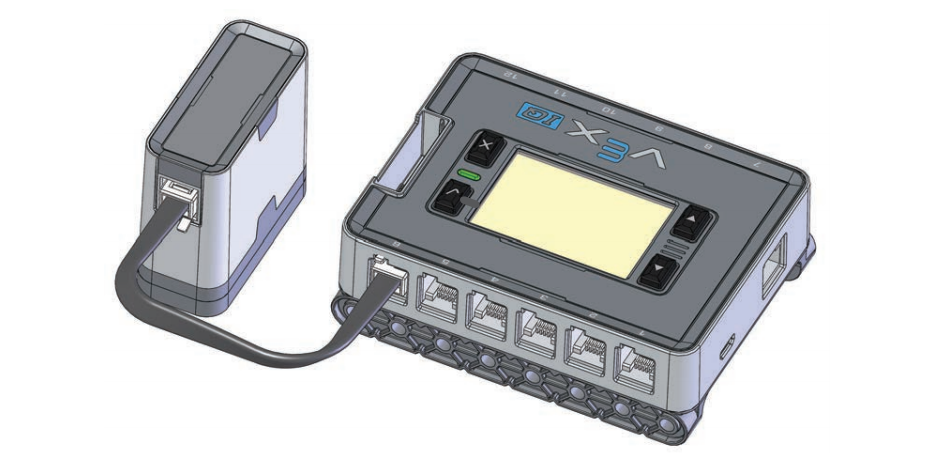

ステップ 3: スマート モーターを取り付けます。

スマート ケーブルを使用してスマート モーターを任意のスマート ポートに接続します。

スマート ケーブルの両端を軽く引っ張り、しっかりと接続されていることを確認します。

注: スマート ケーブルの両端が完全に挿入されていることを確認してください。 接続するとカチッと音がするはずです。

注: スマート モーターがブレインに接続されている唯一のデバイスであることを確認してください。

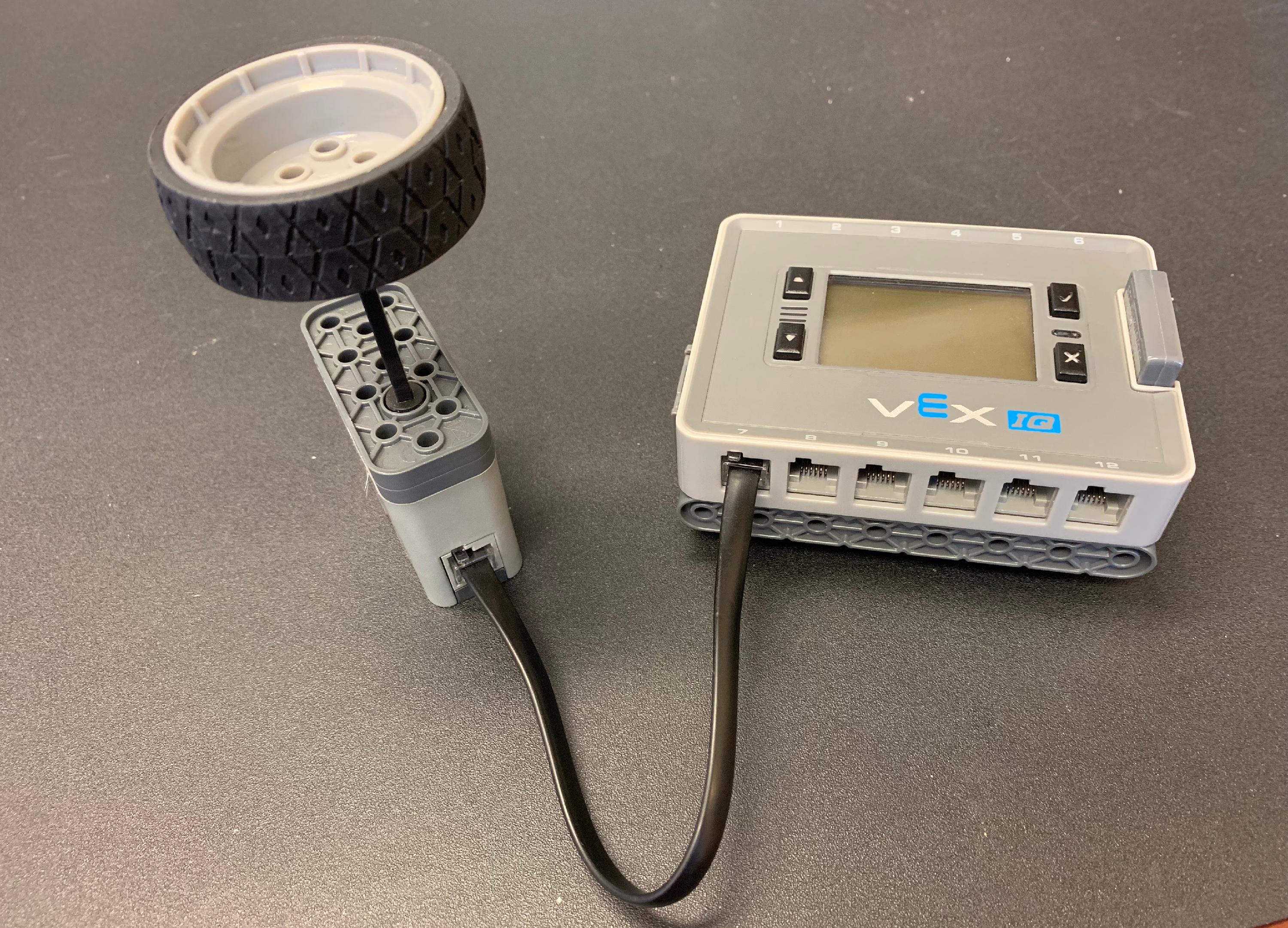

ステップ4:ホイールを取り付ける.

モーターシャフトをスマートモーターに挿入します。

ホイールをモーターシャフトに取り付けます。

注記: モーター シャフトが正しく挿入されていることを確認して、ホイールがシャフトから滑り落ちないようにしてください。

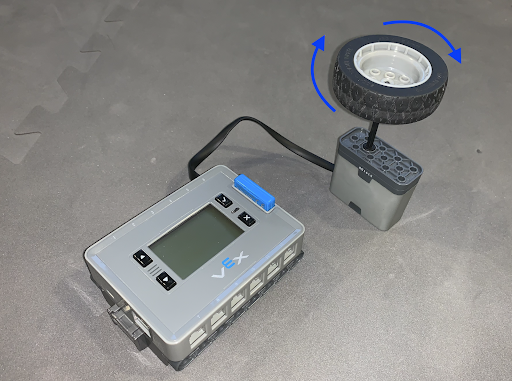

ステップ 5: ホイールを回転させます。

ギア/ホイールを約 1 分間前後にすばやく回転させます。

約 1 分後にロボット バッテリーをブレインから取り外し、すぐにロボット バッテリーをバッテリー充電器に置きます。

注: ギア/ホイールを回転させると、Brain LED ライトが点滅し、Brain の LCD 画面が点滅します。 . 脳がオンになることがあります。

注: 手動充電が成功した場合、バッテリー充電器の LED ライトは、ロボット バッテリーの充電後に赤く点灯します。クレードルにスライドされます。

上記の手順が機能しない場合は、support@vex.com で VEX サポートに連絡してください。
