V5 バッテリーの取り付けと配線

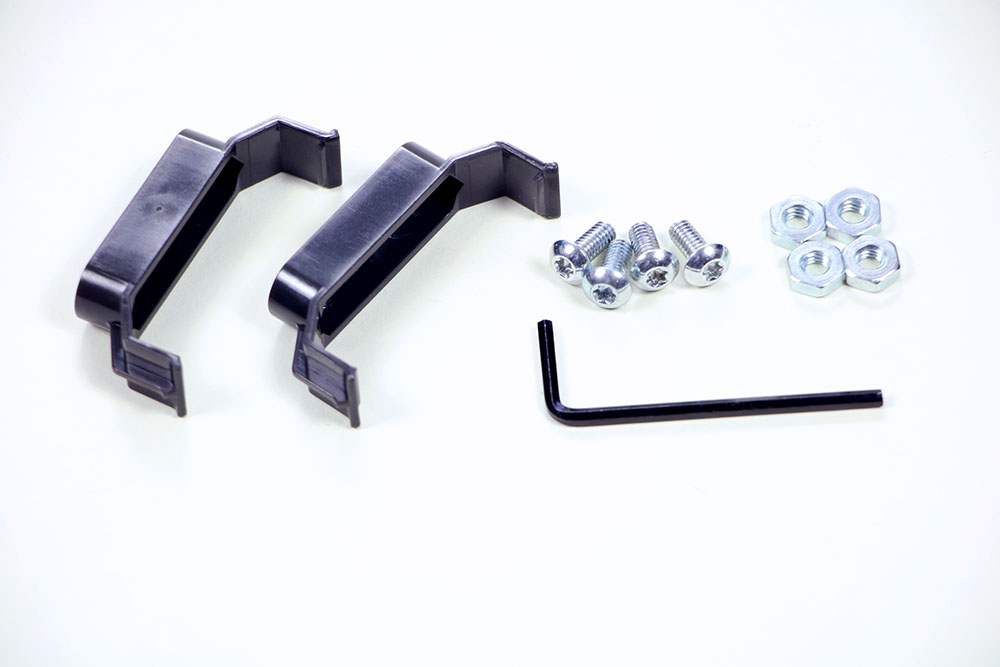

必要なパーツをすべて集める

必要になるだろう:

  • (1) V5 ロボットバッテリー (図示せず)
  • (1) V5 ロボットバッテリーケーブル (図示せず)
  • (2) V5 バッテリークリップ
  • (4) #8-32 x 1/2 インチネジ
  • (4) #8-32 ケップスナッツ
  • (1) 3-32 インチ六角レンチ

バッテリーを配線する場合は、ロボットに V5 Robot Brain を取り付ける必要もあります。 >

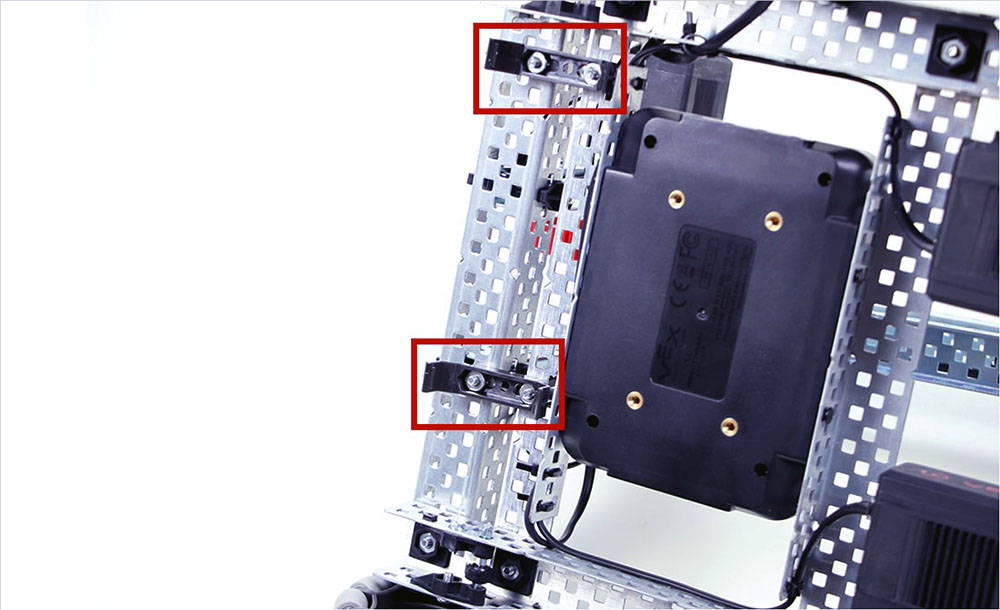

V5 バッテリー クリップの取り付け

2 つの V5 バッテリー クリップをロボットのベースの後部の下に取り付けます。

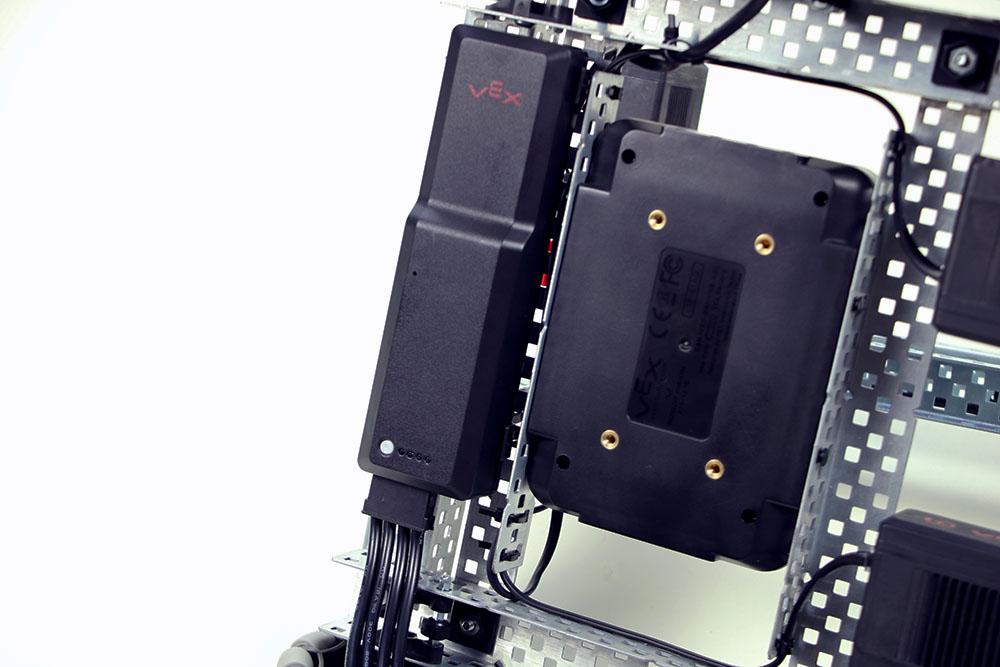

V5 バッテリーをクリップに固定します。

カチッと音がして所定の位置に収まるまで、バッテリーをクリップに押し込みます。

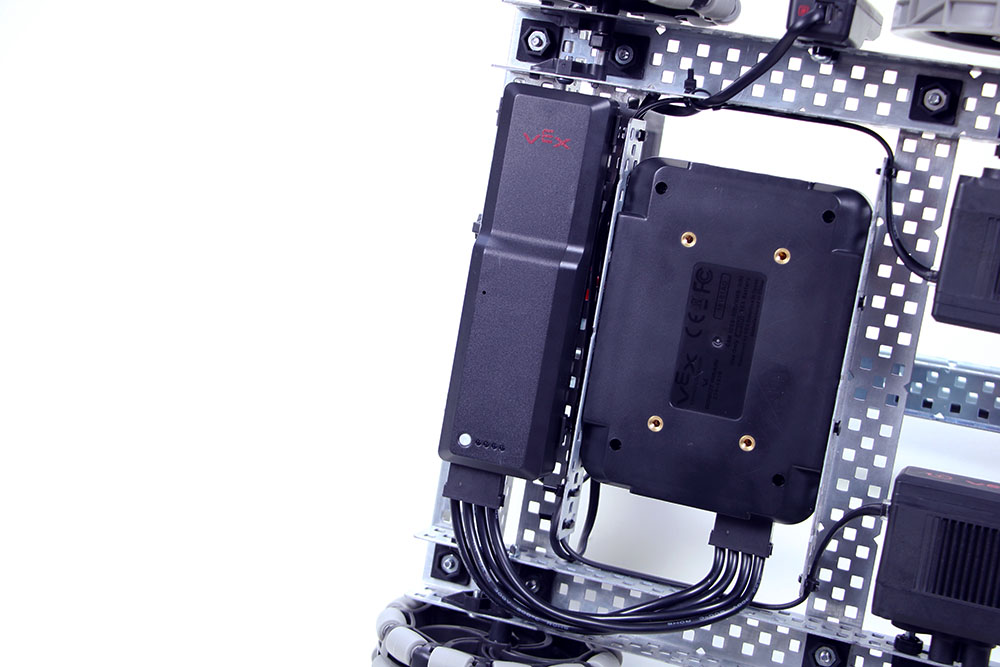

V5 ロボットのバッテリーを接続する

バッテリー ケーブルを使用して、バッテリーを V5 Robot Brain に配線します。

バッテリー ケーブルのコネクタは、カチッと音がして所定の位置に収まるように正しく挿入してください。

バッテリーの取り付けと配線の詳細な手順については、「V5 Clawbot の構築手順」を参照してください。
