導入
この記事は、VEX V5 Workcell を使い始めたばかりで、建築、特に金属を使った建築に不慣れな方を対象としています。 この記事の目的は、構築を開始するために、Workcell キットに付属するツールに慣れることです。 Workcell では、オープンエンド レンチと T15/T8 スター ドライブ キーまたは T15/T8 スター スクリュードライバーという 2 つの主なツールを使用します。 これらのツールとその使用方法について詳しくは、以下のビデオとこの記事の残りの部分に記載されている情報をご覧ください。
V5 ワークセルツールの使用

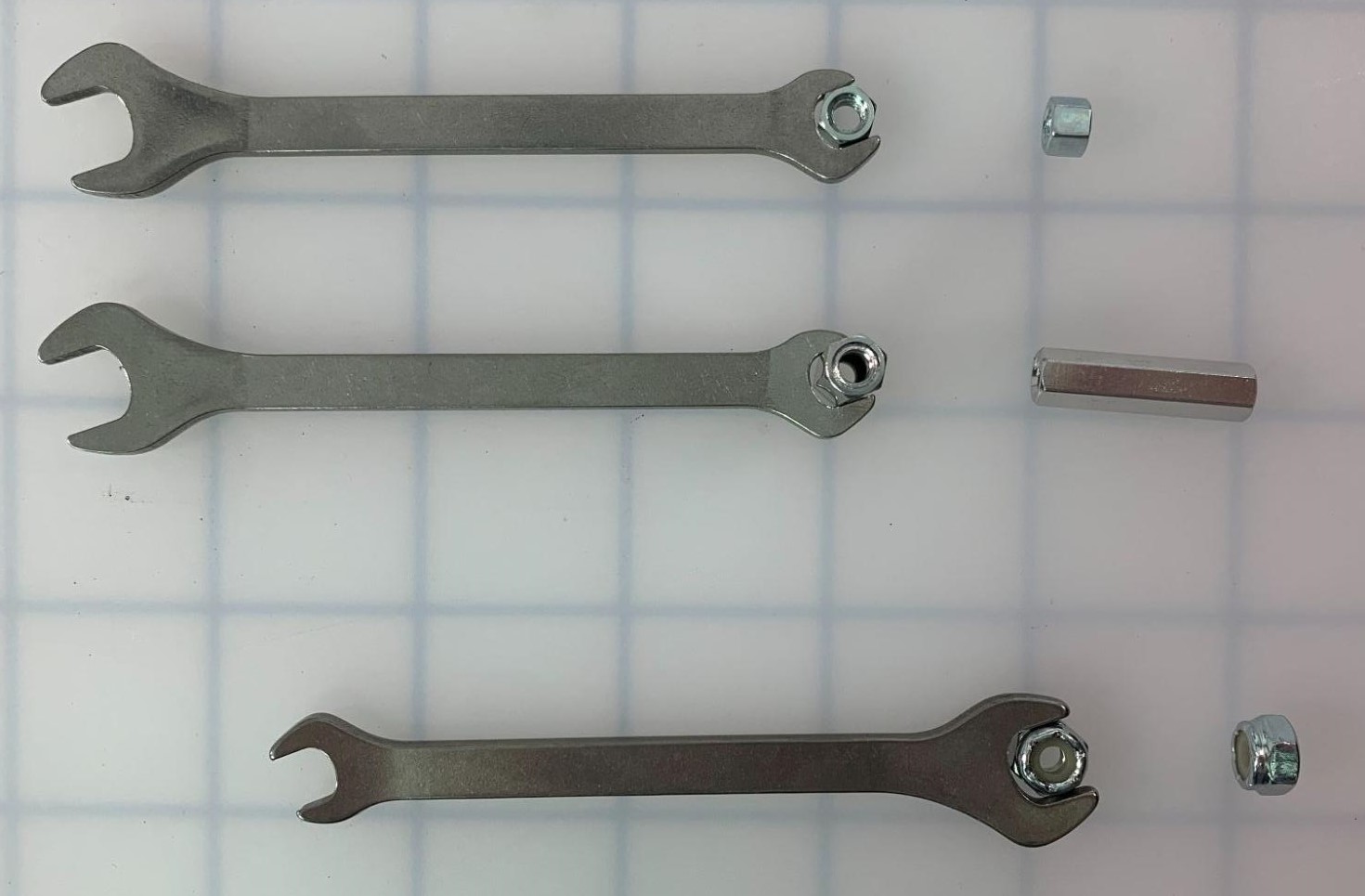

オープンエンドレンチ
オープンエンドレンチの目的は、ネジを固定する際にナットまたはスタンドオフを所定の位置に保持することです。 レンチでナットまたはスタンドオフを所定の位置に保持することで、ネジをビルドにしっかりと固定できます。
V5 ワークセルでは、レンチの小さい方の端を使用して次のものを固定します。
- #8-32 スタンドオフ
- スタンドオフの長さは重要ではありません。
レンチの大きい方の端は次のものを固定するために使用されます。
- #8-32 ナイロックナット
T15 スタードライブキー / T15 スタードライバー
T15 スター ドライブ キー (最初の写真) と T15 スター ドライバー (2 番目の写真) の目的は、すべての #8-32 スター ドライブ スクリューを駆動することです。 これは、刻印された #8-32 スター ドライブ スクリューを駆動するキーの独自のスター ドライブ形状を使用することで行われます。
ネジをナットに固定する方法の詳細とデモンストレーションについては、VEX ライブラリのこの記事を ください
T8 スタードライブキー / T8 スタードライバー
T8 スター ドライブ キー (最初の写真) と T8 スター ドライバー (2 番目の写真) の目的は、すべての #8-32 スター ドライブ セット スクリューを駆動することです。 これらのスター ドライブ セット スクリューは、スター ドライブ シャフト カラーにある小さい方のスクリューです。
ネジをナットに固定する方法の詳細とデモンストレーションについては、VEX ライブラリのこの記事を ください
