導入
この記事は、VEX V5 を始めたばかりで、建築、特に金属での建築に慣れていない人を対象としています。 この記事の目的は、構築を開始するために V5 キットで提供されるツールについて理解していただくことです。 V5 キットには 2 つの主要なツールが含まれています。オープンエンド レンチと T15/T8 スター ドライブ キーまたは T15/T8 スター ドライバー。 これらのツールとその使用法について詳しくは、以下のビデオとこの記事の残りの部分に含まれる情報をご覧ください。
V5 ツールの使用法
オープンエンドレンチ
オープンエンド レンチの目的は、ネジを固定する際にナットまたはスタンドオフを所定の位置に保持することです。 ナットまたはスタンドオフをレンチで所定の位置に保持すると、ネジを体にしっかりと固定できます。

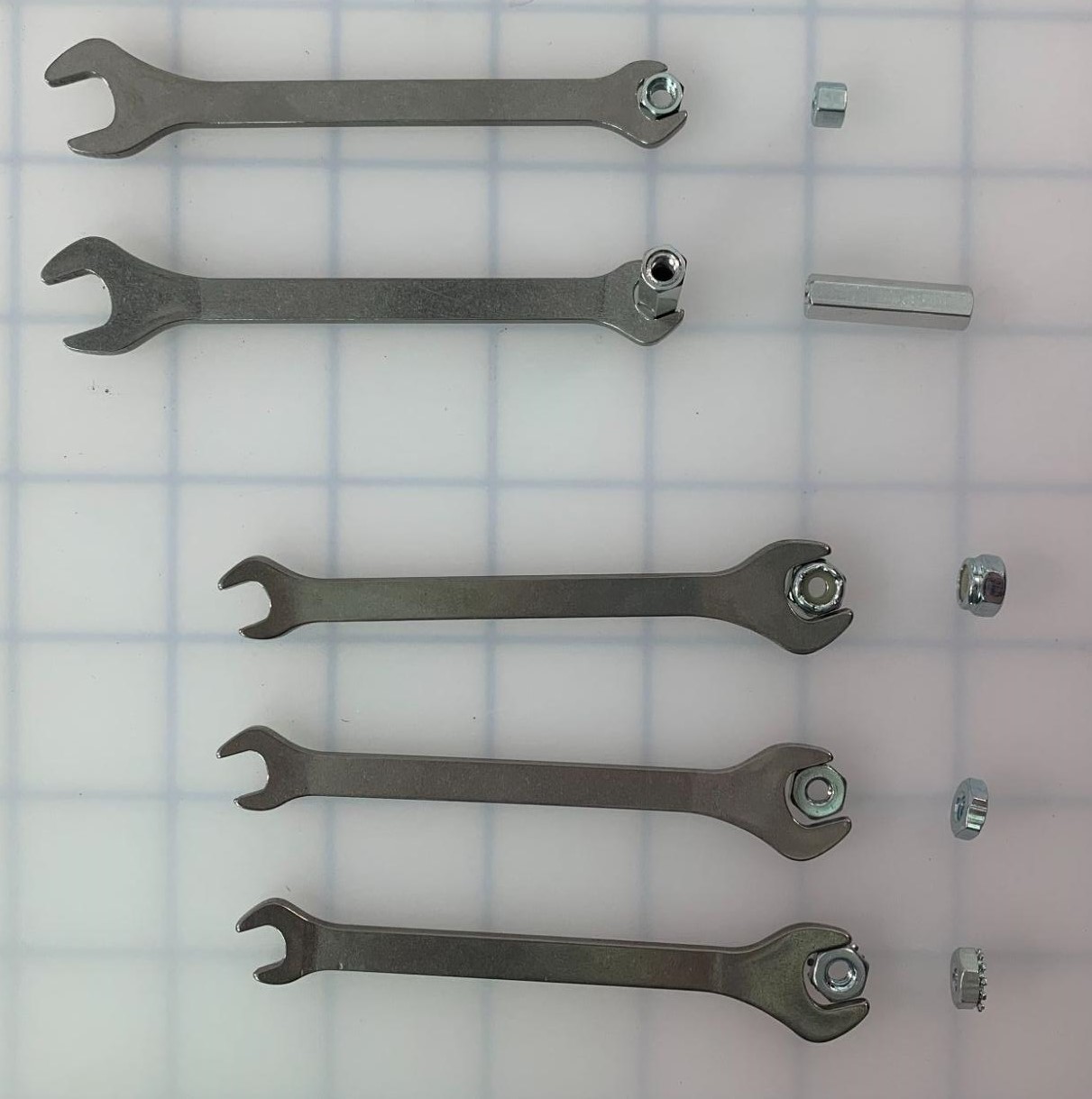

V5 では、レンチの小さい方の端は以下を保持するために使用されます。
- #8-32 ロープロファイルナット
- #8-32 スタンドオフ
- スタンドオフの長さは関係ありません。
レンチの大きい方の端は以下のものを保持するために使用されます。
- #8-32 ナイロックナット
- #8-32 六角ナット
- #8-32 ケップスナッツ
T15 スタードライブキー / T15 スタードライバー
T15 スター ドライブ キー (最初の写真) と T15 スター ドライバー (2 番目の写真) の目的は、すべての #8 ～ 32 スター ドライブ ネジを締めることです。 これは、刻印された #8-32 スター ドライブ スクリューを駆動するキーのユニークなスター ドライブ形状を使用して行われます。
ネジをナットに固定する方法の詳細とデモンストレーションについては、VEX ライブラリのこの記事を参照して 。
T8スタードライブキー/T8スタードライバー
T8 スター ドライブ キー (最初の写真) および T8 スター ドライバー (2 番目の写真) の目的は、すべての #8-32 スター ドライブ セット スクリューを駆動することです。 これらのスター ドライブ セット スクリューは、ユニバーサル ジョイントとスター ドライブ シャフト カラーにある小さなネジです。
ネジをナットに固定する方法の詳細とデモンストレーションについては、VEX ライブラリのこの記事を参照して 。
