ナット リテーナーには多くの目的がありますが、その主な機能の 1 つは、レンチを使用せずにナットを締めることができることです。 どちらも同様の機能を果たしますが、VEX エコシステムには 2 セットのリテーナーがあります。1 つは #8-32 ナイロックおよび六角ナットに適合するサイズで、もう 1 つは #8-32 ロープロファイルナット およびすべての スタンドオフに適合するサイズです。 この記事の目的は、 スタンドオフ リテーナー と 六角ナット リテーナーの違いを説明することです。
注: スタンドオフ リテーナーは、 EXP 教育キットおよび教室バンドルで使用されます。

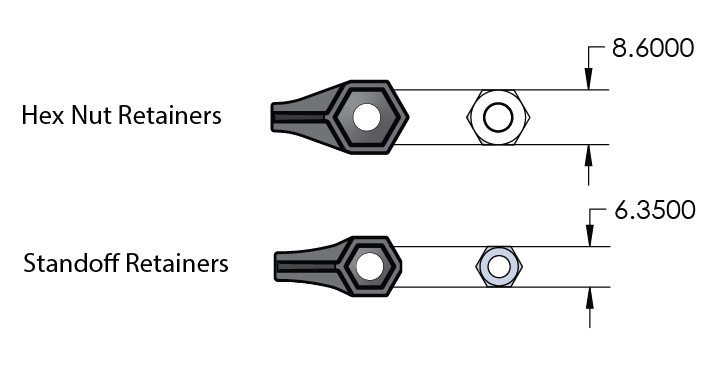

この画像は六角ナットリテーナーとスタンドオフリテーナーの適合サイズの違いを示しています。 1 ポスト リテーナのみが示されていますが、すべての六角ナット リテーナとスタンドオフ リテーナにも同じことが当てはまります。
六角ナット リテーナーの場合、ナットの二面幅の最大幅 (または面から面まで測定した直径) は 8.6000 mm ( #8-32 ナイロック ナットと六角ナットの幅) ですが、スタンドオフ リテーナーの二面幅の最大幅は 6.3500 mm ( #8-32 ロー プロファイル ナット と スタンドオフすべて) です。
これは、#8-32 ナイロックおよび六角ナットは六角ナット リテーナーに 適合し、#8-32 ロープロファイル ナットおよびスタンドオフはスタンドオフ リテーナーでのみ効果的に機能することを意味します。 #8-32 ロープロファイル ナットとスタンドオフを六角ナット リテーナーに配置することはできますが、所定の位置に保持するには小さすぎるため、自動的に締め付けられません。

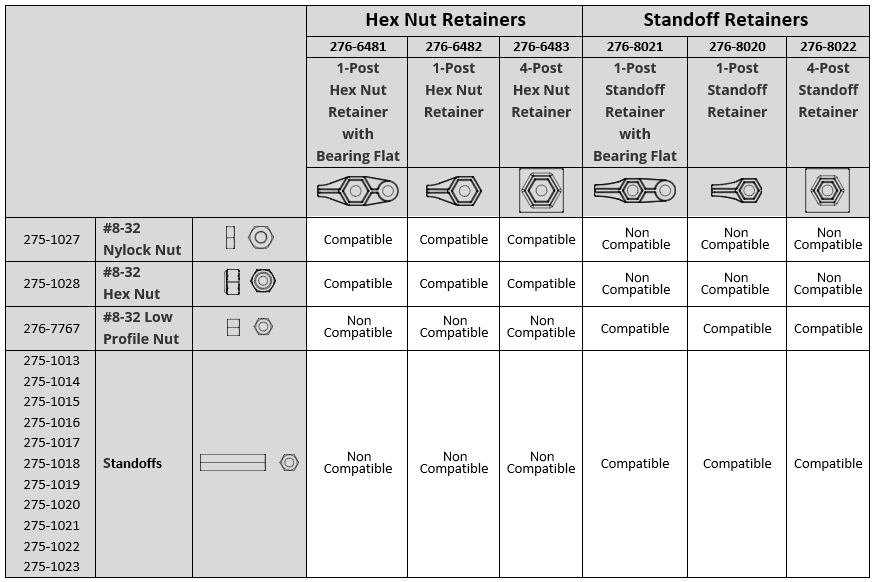

以下は、どのナット/スタンドオフが対応する各ナット リテーナーと互換性があるかを説明した参照しやすい表です。 すべてのナットはここ で見つかります。すべてのスタンドオフはここ で見つかります。すべての六角ナット リテーナーはここ で見つかります。すべてのスタンドオフ リテーナーはここ で見つかります。
