Molti prodotti VEX IQ contengono i propri processori interni e funzionano su uno speciale sistema operativo. Questo software è il firmware VEX IQ e si chiama VEXos.

Nota: L'aggiornamento del firmware tramite VEXcode IQ basato sul web è disponibile solo per i controller di seconda generazione e VEXcode IQ può aggiornare il firmware sul controller IQ solo quando è collegato a un dispositivo tramite un cavo USB-C. VEXcode IQ basato sul Web non supporta l'aggiornamento del firmware sul controller IQ quando si utilizza un iPad, Android o tablet Fire.

Che cos'è il firmware?

Questo sistema operativo è scritto interamente da VEX Robotics e sfrutta la flessibilità e la potenza dell'hardware VEX per le diverse esigenze dell'istruzione e i rigori della concorrenza. Brain invierà automaticamente gli ultimi aggiornamenti a qualsiasi dispositivo IQ ad esso collegato.

Perché dovrei aggiornare?

Esistono diversi motivi per cui dovresti aggiornare il firmware del controller VEX IQ con gli ultimi VEXo, alcuni di questi includono:

Gli aggiornamenti di VEXos includeranno correzioni di bug noti e aggiungeranno il software necessario per far funzionare tutti i nuovi dispositivi introdotti nella linea VEX IQ.
Gli aggiornamenti consentono funzionalità di programmazione avanzate.
Il modo migliore per garantire che il tuo sistema VEX IQ funzioni correttamente è mantenere aggiornato il software.

Come sapere se il firmware del controller è obsoleto

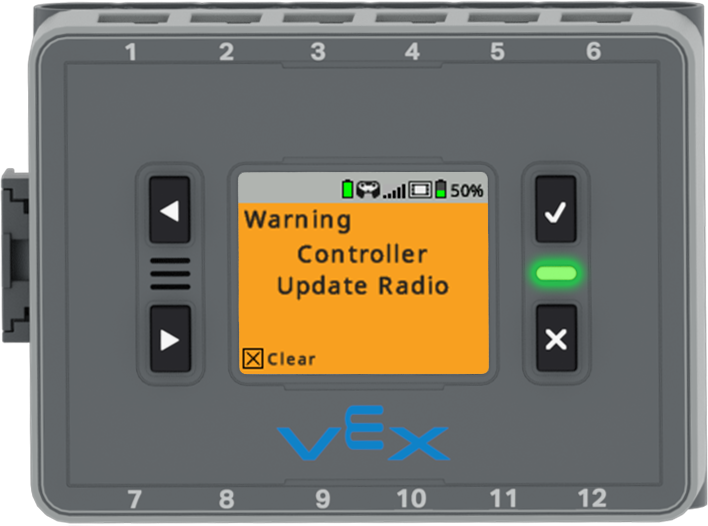

La schermata IQ (2a generazione) Brain è visualizzata con una schermata arancione e un messaggio che recita Attenzione, aggiornamento controller radio. In basso, un'icona indica che è possibile premere il pulsante X per cancellare il messaggio.

Se il Controller e il Brain sono associati e il firmware del Controller non è aggiornato, sullo schermo del Brain verrà visualizzato questo messaggio di errore.

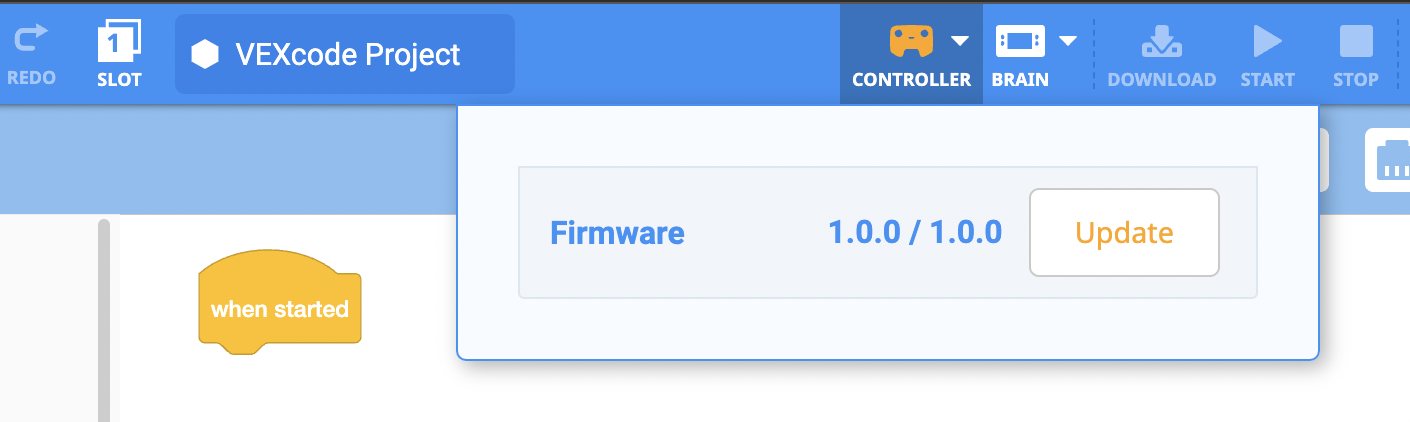

VEXcode IQ con un'icona arancione del controller sulla barra degli strumenti, a indicare che il firmware del controller non è aggiornato. Il menu a discesa Controller è aperto e accanto alla versione del firmware è presente un pulsante Aggiorna.

Il controller è connesso al VEXcode IQ basato sul web e l'icona del controller nella barra degli strumenti è arancione.

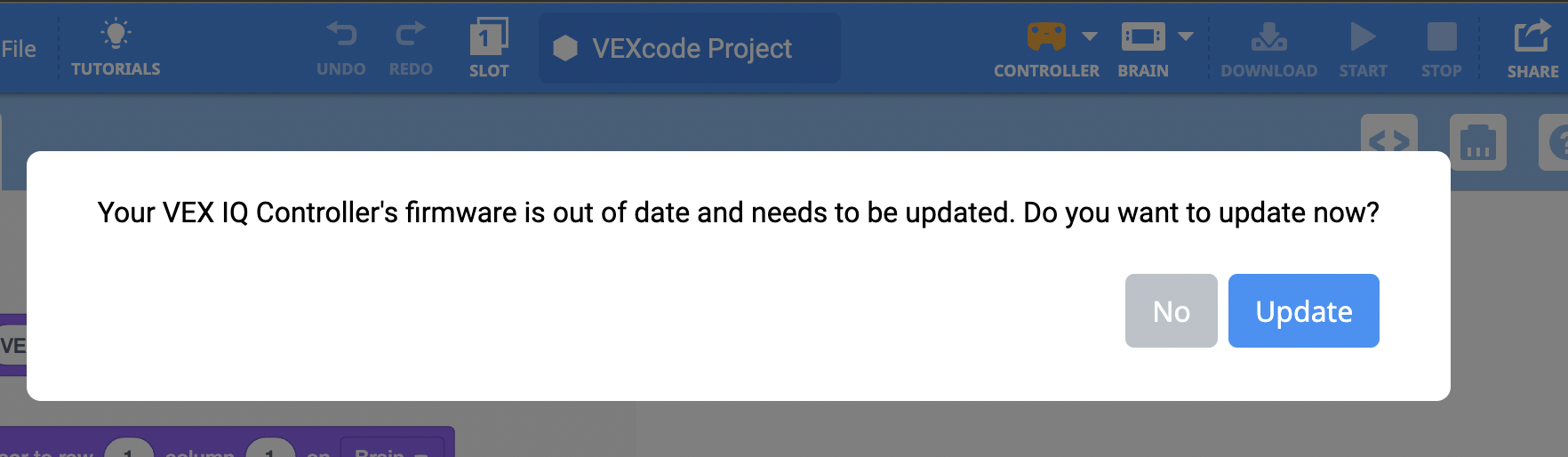

Richiesta di firmware obsoleto del VEXcode IQ con un messaggio che recita Il firmware del tuo controller VEX IQ è obsoleto e deve essere aggiornato. Vuoi aggiornare ora? Ci sono due pulsanti sotto, uno dice No e l'altro dice Aggiorna.

Quando un controller è collegato a VEXcode IQ tramite un cavo USB-C, verrà visualizzato un messaggio che chiede "Vuoi aggiornare adesso?"

Come aggiornare il firmware del controller

Icona dell'applicazione VEXcode IQ.

Innanzitutto assicurati che nessun'altra applicazione che funzioni con l'hardware VEX sia aperta in background, come VEXcode IQ basato su app o Visual Studio Code.

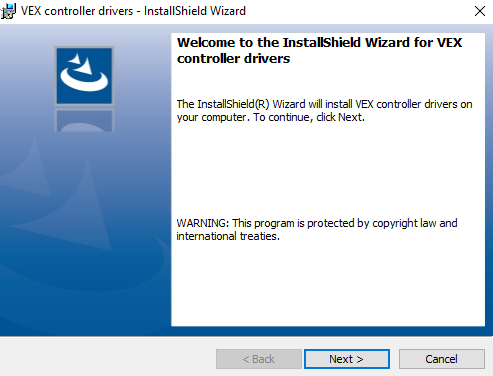

Finestra di installazione della procedura guidata Shield per i driver del controller VEX. Viene visualizzato il messaggio Install Shield Wizard installerà i driver del controller VEX sul computer. Per continuare, fare clic su Avanti.

Quindi, scaricare e installare il file del driver .

Per ulteriori informazioni su come installare il file del driver, visualizza questo articolo.

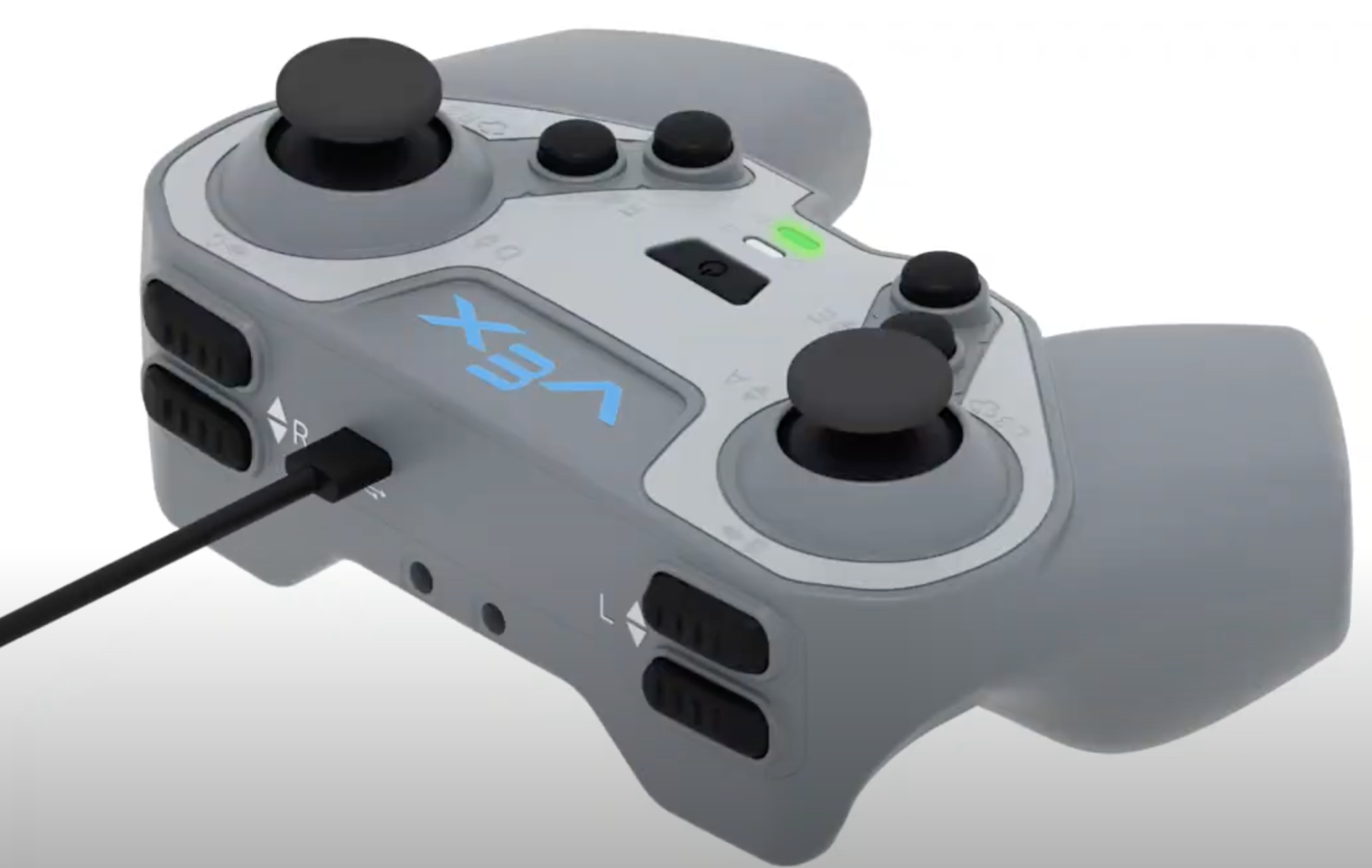

IQ Controller collegato a un computer tramite un cavo USB C.

Utilizzando un cavo USB-C, collega il controller al computer e assicurati che sia acceso. Una volta connesso il Controller, avviare VEXcode IQ basato sul Web.

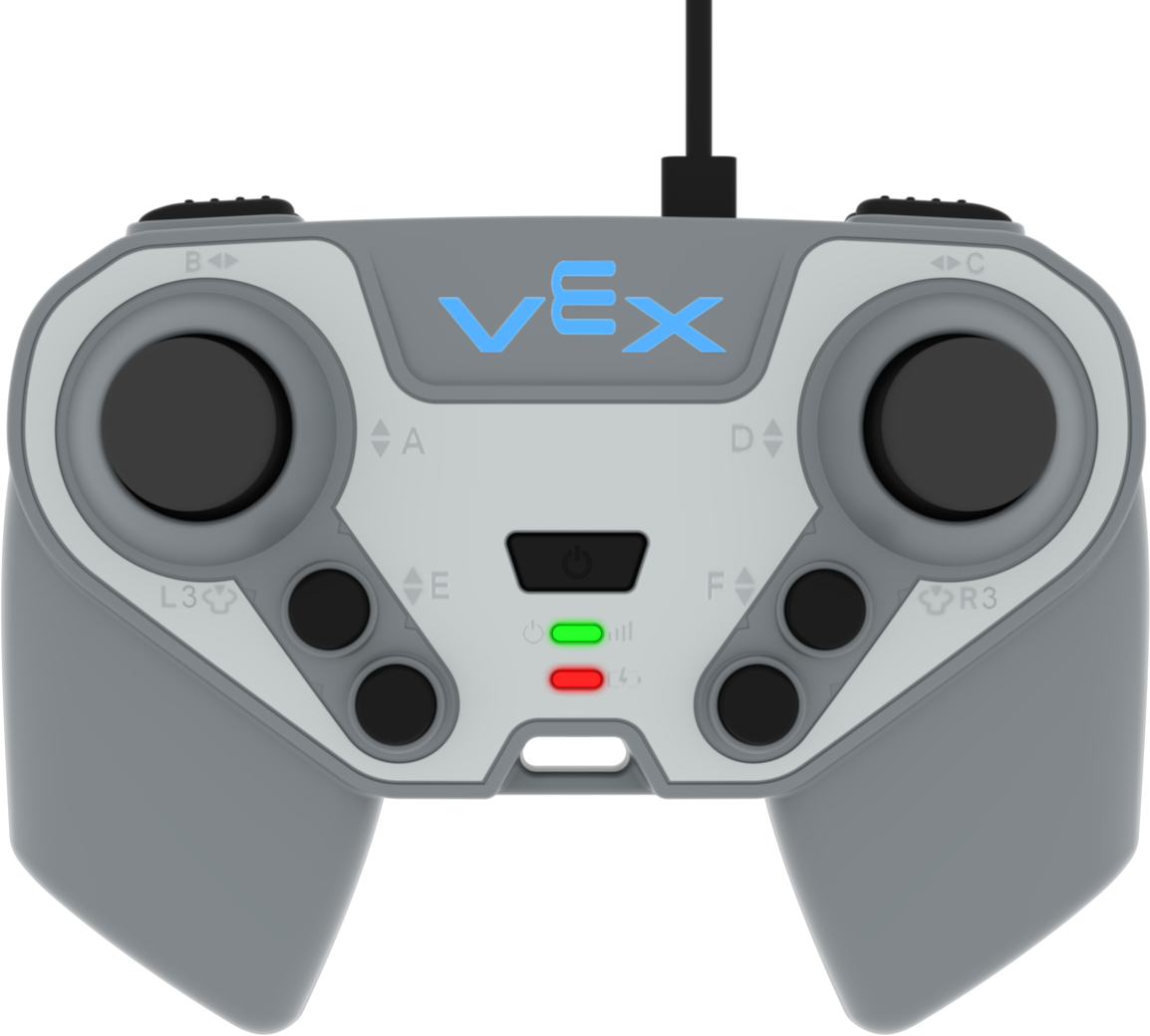

IQ Controller collegato a un computer tramite un cavo USB C. La spia LED di alimentazione è verde e la spia LED di carica è rossa. Ciò indica che il controller è in carica e sta per essere completamente carico.

Una volta collegato il controller tramite USB-C e acceso, entrambe le spie sul controller saranno visibili.

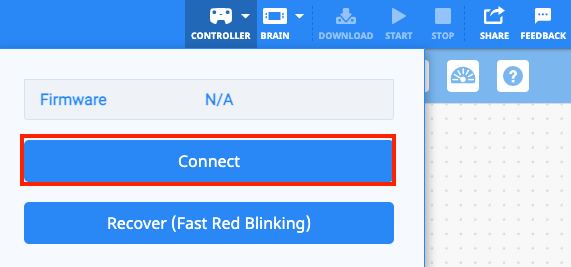

VEXcode IQ con un'icona bianca del Controller sulla barra degli strumenti, a indicare che non è presente alcun Controller connesso. Il menu a discesa Controller è aperto e il pulsante Connetti è evidenziato.

Collegare il controller al VEXcode IQ basato sul Web utilizzando questo articolo.

Una volta collegato il controller tramite USB-C e acceso, entrambe le spie sul controller saranno visibili.

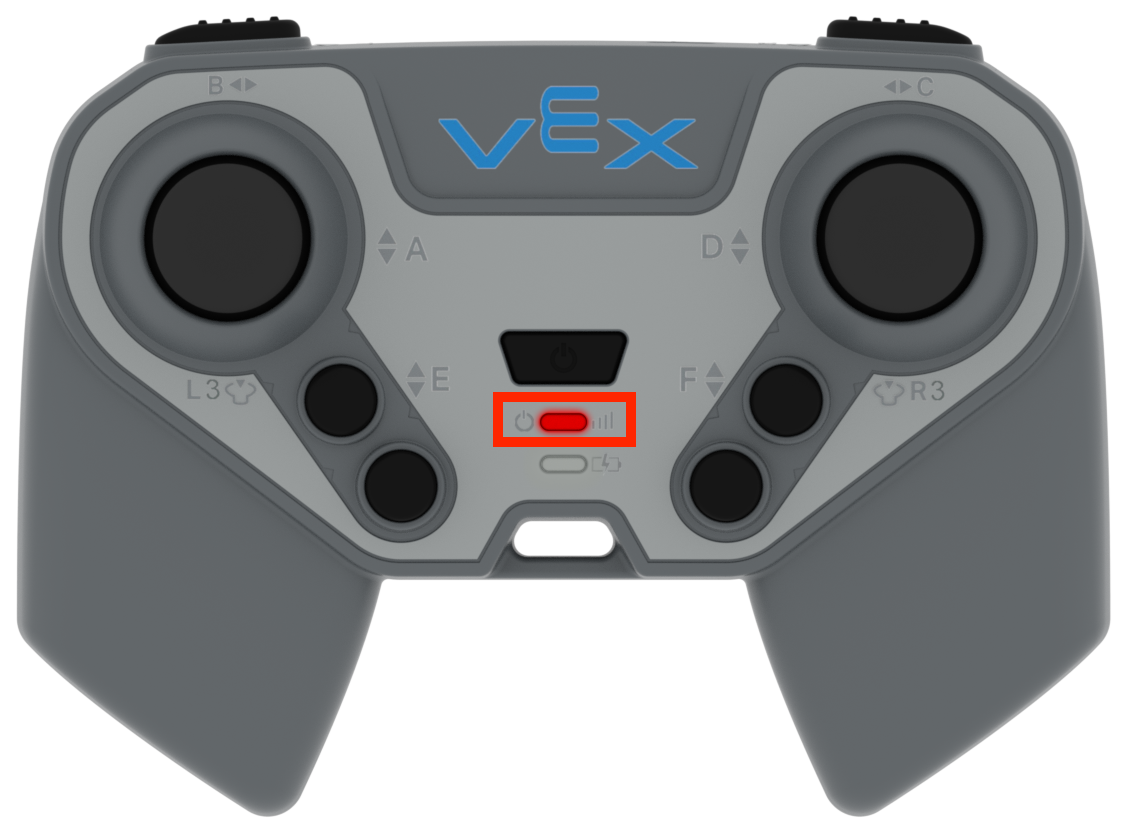

IQ Controller con la spia LED di alimentazione che si illumina di rosso ed è evidenziata.

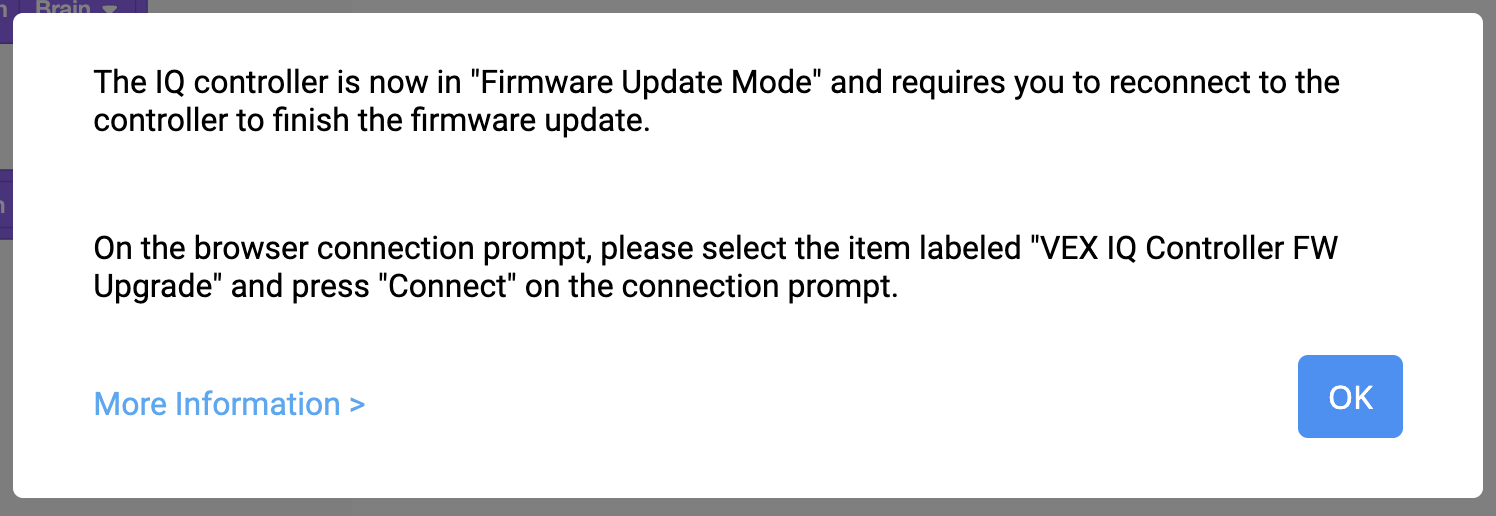

Una volta selezionato "Aggiorna", il controller inizierà a lampeggiare rapidamente in rosso e verrà visualizzato il seguente messaggio.

Seleziona "OK".

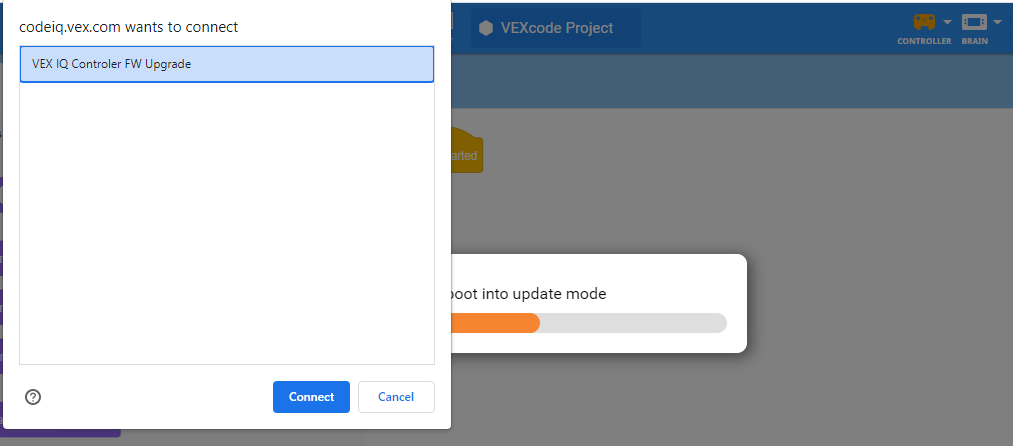

Finestra di connessione del browser, con una voce selezionata denominata Aggiornamento firmware del controller VEX IQ.

Seleziona "Aggiornamento FW del controller VEX IQ" e quindi "Connetti".

Nota: potrebbero essere necessari alcuni minuti prima che il Controller venga visualizzato nell'elenco dei dispositivi.

Il controller verrà disconnesso e verrà visualizzato il seguente messaggio.

Seleziona "OK".

Finestra di connessione del browser con due elementi. Un elemento riporta la porta di comunicazione VEX Robotics COM3, mentre l'altro elemento riporta la porta utente VEX Robotics COM4. È selezionata la voce denominata Porta di comunicazione.

Il Controller tenterà quindi di riconnettersi.

Selezionare il controller IQ etichettato "Porta di comunicazione" dall'elenco dei controller disponibili, quindi "Connetti".

Prompt di aggiornamento radio di VEXcode IQ con barra di avanzamento e messaggio che indica Aggiornamento radio.

Attendi mentre il controller si aggiorna.

L'operazione potrebbe richiedere alcuni minuti.

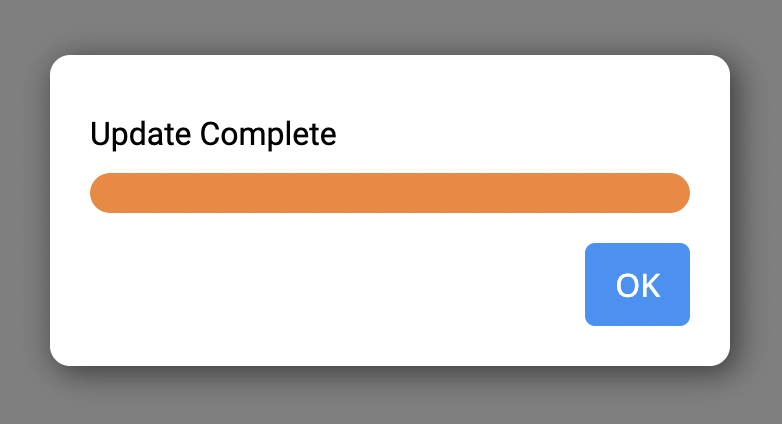

Prompt di aggiornamento completato di VEXcode IQ che riporta Aggiornamento completato. In basso c'è il pulsante OK.

Verrà visualizzato un messaggio una volta completato l'aggiornamento.

Seleziona "OK".

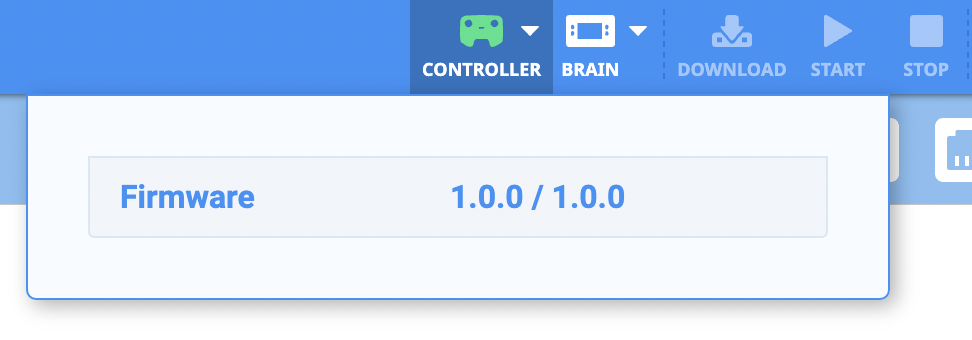

VEXcode IQ con un'icona verde del controller sulla barra degli strumenti per indicare che il firmware del controller è aggiornato.

Il firmware del controller è ora aggiornato e l'icona del controller nella barra degli strumenti sarà verde.
