Cos'è l'utilità firmware V5?

L'utilità firmware VEX V5 è uno strumento che fornisce agli utenti opzioni che non sono disponibili tramite VEXcode V5. Può fornire informazioni vitali tramite il pulsante informazioni, quando si collabora con il supporto VEX per determinare le possibili cause di problemi hardware. L'utilità firmware V5 è vitale anche nelle impostazioni delle competizioni, poiché trasformare un cervello V5 in un controller da campo è necessario per gestire le competizioni. L'esecuzione della diagnostica della batteria è un'altra opzione tramite l'utilità firmware V5, che consente agli utenti di identificare possibili problemi con la batteria V5.

Puoi trovare l'utilità firmware VEX V5 qui.

Aggiorna il firmware del cervello V5

Molti prodotti VEX V5 contengono i propri processori interni e funzionano su uno speciale sistema operativo noto come "VEXos". Questo sistema operativo è scritto interamente da VEX Robotics e sfrutta la flessibilità e la potenza dell'hardware VEX per le diverse esigenze dell'istruzione e i rigori della concorrenza.

VEXos consente funzionalità di programmazione avanzate e un'esperienza utente migliorata. Il modo migliore per garantire che il sistema V5 funzioni correttamente è mantenere aggiornato il firmware. È possibile aggiornare il firmware di V5 Brain utilizzando l'utilità firmware V5.

Diagramma che illustra i passaggi per la risoluzione dei problemi della categoria V5, con componenti etichettati ed elementi del diagramma di flusso per guidare gli utenti attraverso il processo di risoluzione dei problemi.

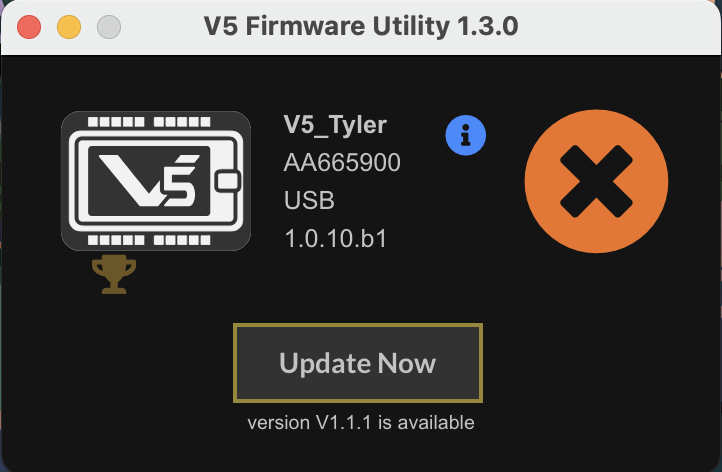

Se il V5 Brain non è aggiornato ci saranno una x arancione e un pulsante per eseguire un aggiornamento del firmware.

Diagramma di flusso che illustra i passaggi per la risoluzione dei problemi della categoria V5, con punti decisionali e azioni per risolvere i problemi comuni.

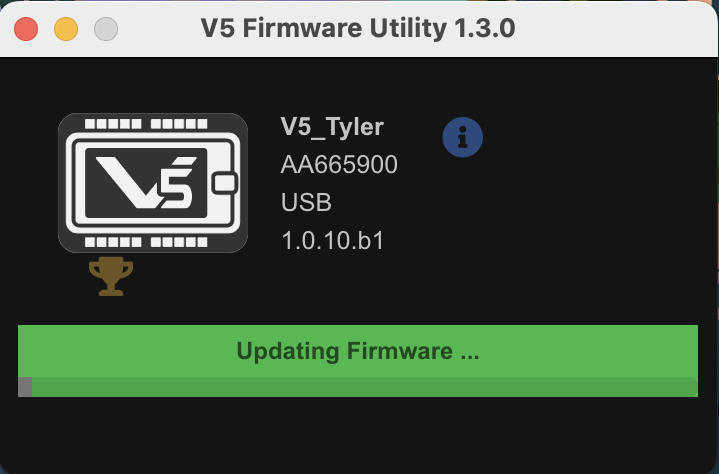

L'utilità firmware scaricherà ed eseguirà l'aggiornamento del firmware.

Schermata che illustra i passaggi per la risoluzione dei problemi per la categoria V5, con opzioni evidenziate e istruzioni per risolvere i problemi più comuni.

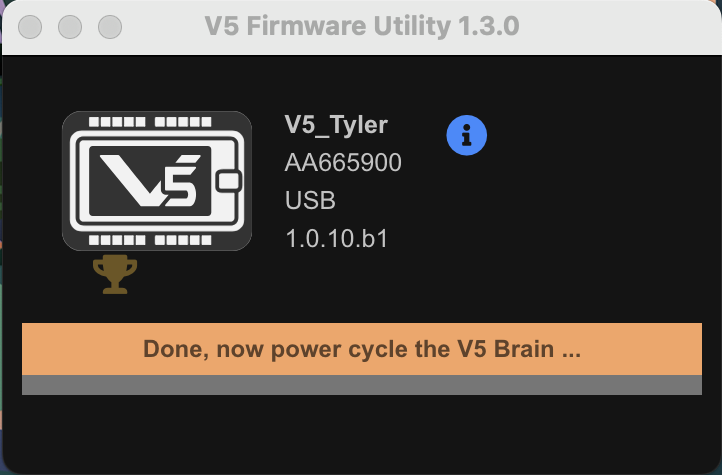

Dopo che il firmware è stato scaricato su Brain V5, sarà necessario spegnere e riaccendere Brain.

Diagramma che illustra i passaggi per la risoluzione dei problemi della categoria V5, con componenti etichettati ed elementi del diagramma di flusso per guidare gli utenti nella risoluzione dei problemi comuni.

Quando il firmware è aggiornato, l'utilità firmware avrà un segno di spunta verde e dirà "La V5 è aggiornata".

Ricerca di informazioni sul cervello V5 e sul sistema dell'utente

Avere informazioni su V5 Brain e sul sistema dell'utente può essere utile durante la risoluzione dei problemi.

Diagramma di flusso che illustra i passaggi per la risoluzione dei problemi della categoria V5, con punti decisionali e azioni per risolvere i problemi comuni.

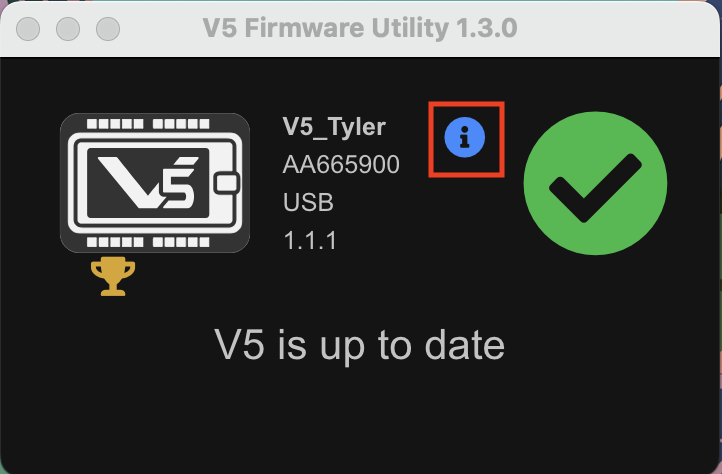

Fare clic sull'icona Informazioni nell'utilità firmware.

Screenshot dei passaggi per la risoluzione dei problemi V5, che visualizzano messaggi di errore e soluzioni per i problemi più comuni riscontrati nelle operazioni della categoria V5.

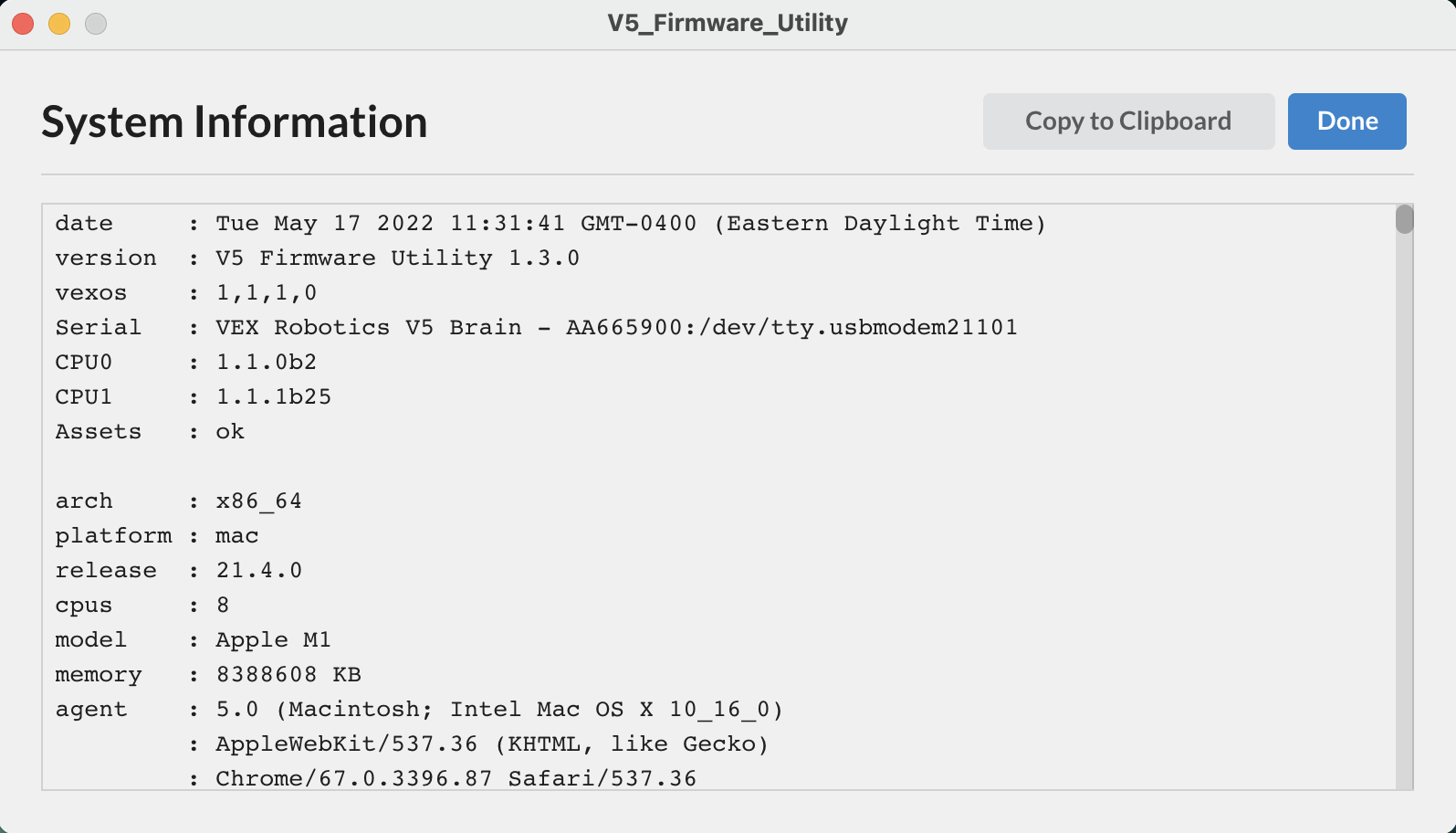

Verranno visualizzate le informazioni sul V5 Brain connesso e le informazioni sul sistema dell'utente. Questo può essere utilizzato per aiutare il supporto VEX nella risoluzione dei problemi.

Download dell'app Skills Field Control

Le squadre partecipanti alla competizione ora hanno l'opportunità di eseguire partite di abilità robotiche utilizzando un cervello robotico V5 come controller sul campo utilizzando l'app Skills Field Control. Ciò consente di eseguire le partite di abilità in modo più semplice ed efficiente.

Diagramma di flusso che illustra i passaggi per la risoluzione dei problemi della categoria V5, inclusi punti decisionali e azioni per risolvere i problemi comuni.

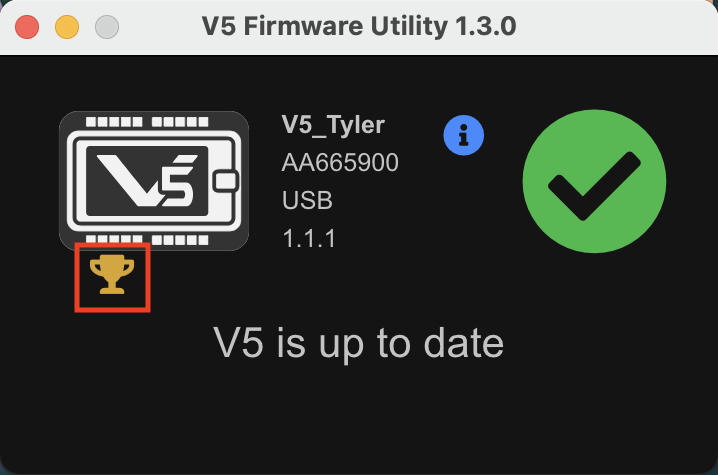

Fare clic sull'icona del trofeo nell'utilità firmware.

Schermata che illustra i passaggi per la risoluzione dei problemi per la categoria V5, con evidenziate le opzioni e le impostazioni rilevanti per la risoluzione dei problemi più comuni.

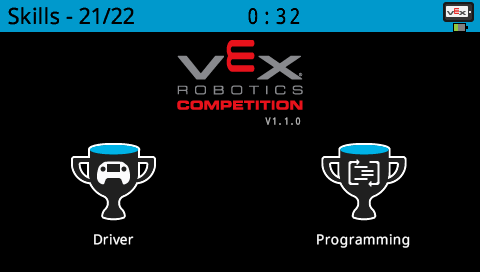

In questo modo verrà scaricata l'app Field Control nel terzo slot del programma.

Screenshot dell'interfaccia di risoluzione dei problemi V5, che visualizza messaggi di errore e soluzioni suggerite per problemi comuni relativi ai sistemi robotici V5.

Dopo aver selezionato l'app Field Control, sarai in grado di utilizzare V5 Brain come controller di campo delle abilità. Per maggiori informazioni sull'utilizzo di un V5 Brain per Robot Skills Challenge Field Controlconsultare l'articolo.

Opzioni avanzate

L'accesso alle opzioni avanzate nell'utilità firmware V5 consente, tra le altre cose, di aggiornare il numero del team, eseguire la diagnostica della batteria per risolvere ulteriormente i problemi.

Diagramma di flusso per la risoluzione dei problemi V5 che illustra i passaggi per risolvere i problemi comuni, inclusi i punti decisionali e le azioni da intraprendere in base all'input dell'utente.

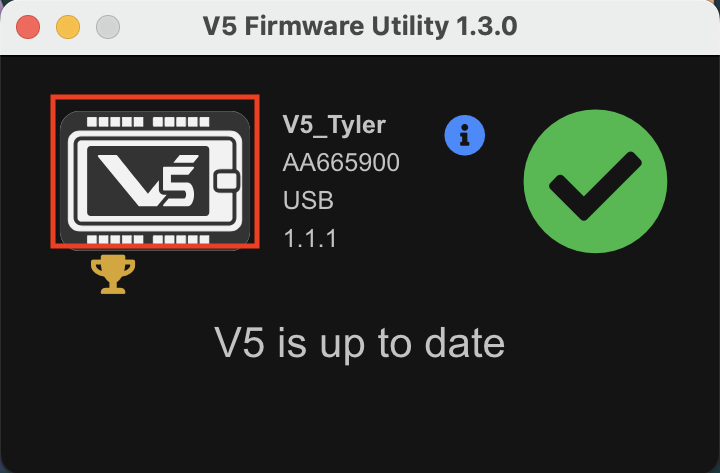

Premi MAIUSC + V e fai clic al centro del V5 Brain all'interno dell'utilità firmware.

Screenshot della procedura di risoluzione dei problemi per la categoria V5, che mostra varie opzioni e impostazioni per risolvere i problemi. Include pulsanti etichettati e istruzioni per la guida dell'utente.

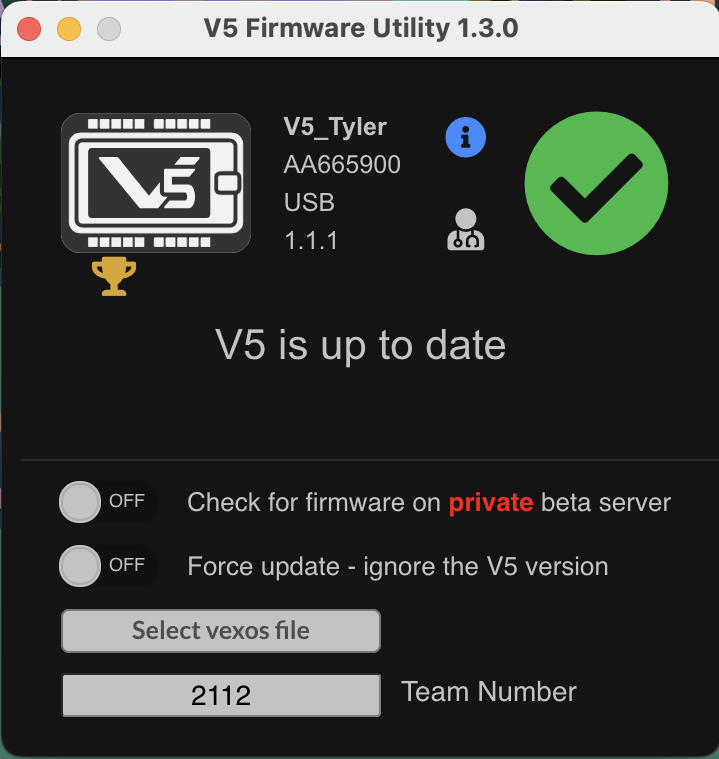

Verranno visualizzate opzioni avanzate, incluso l'aggiornamento del numero della squadra o l'esecuzione della diagnostica della batteria.

Diagnostica della batteria

La visualizzazione della schermata di diagnostica della batteria consente di visualizzare la colorazione delle celle della batteria indicando se alcune celle non mantengono la carica rispetto ad altre, che è visibile utilizzando un sistema di codifica a colori verde, rosso e nero. Ciò è utile per determinare se una batteria V5 è difettosa o meno e deve essere sostituita.

Schermata che illustra i passaggi per la risoluzione dei problemi per la categoria V5, con opzioni evidenziate e istruzioni per risolvere i problemi più comuni.

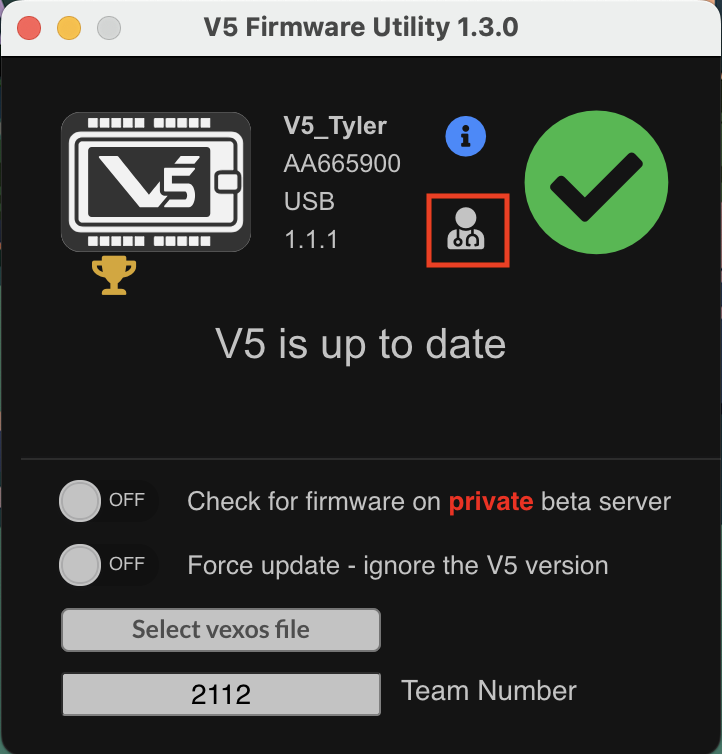

Fare clic sull'icona di un medico.

Diagramma che illustra i passaggi per la risoluzione dei problemi per la categoria V5, mostrando i componenti chiave e le relative connessioni per aiutare gli utenti a risolvere i problemi più comuni.

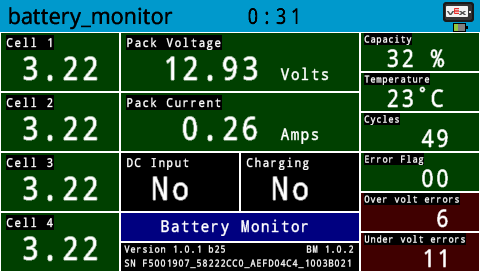

Questo aprirà la diagnostica della batteria sul tuo V5 Brain connesso. Per ulteriori informazioni sulla schermata di diagnostica della batteria, visualizza questo articolo.
