In questo articolo ti spiegheremo come fissare le cinghie sul V5 Portable Competition Field. Guarda l'animazione qui sotto per vedere come fissare le cinghie. Per un'ulteriore suddivisione dei passaggi, continua a leggere l'articolo.

Schermata che mostra la configurazione di un robot da competizione V5, evidenziando i componenti e le configurazioni chiave per prestazioni ottimali nelle competizioni di robotica.

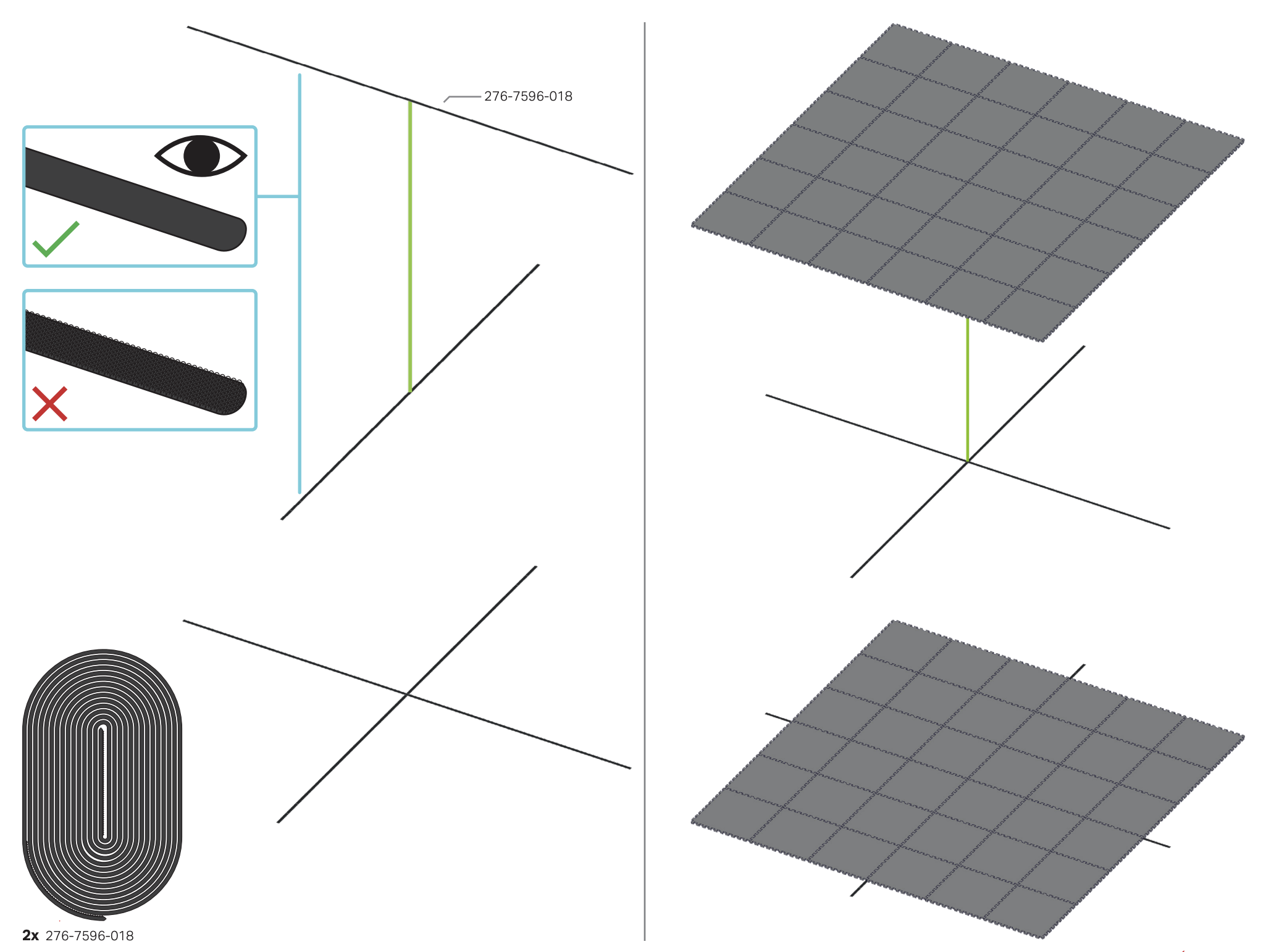

Quando si costruisce il campo portatile, assicurarsi che le cinghie in nylon con velcro alle estremità siano orientate correttamente, con il lato velcro rivolto verso il basso. È possibile visualizzare le istruzioni di per il kit perimetro campo da competizione portatile VEX V5 v2.

Immagine di una striscia di velcro utilizzata nei robot da competizione V5, che ne mostra la consistenza e le proprietà adesive, evidenziandone l'applicazione nella progettazione e nella costruzione di robot.

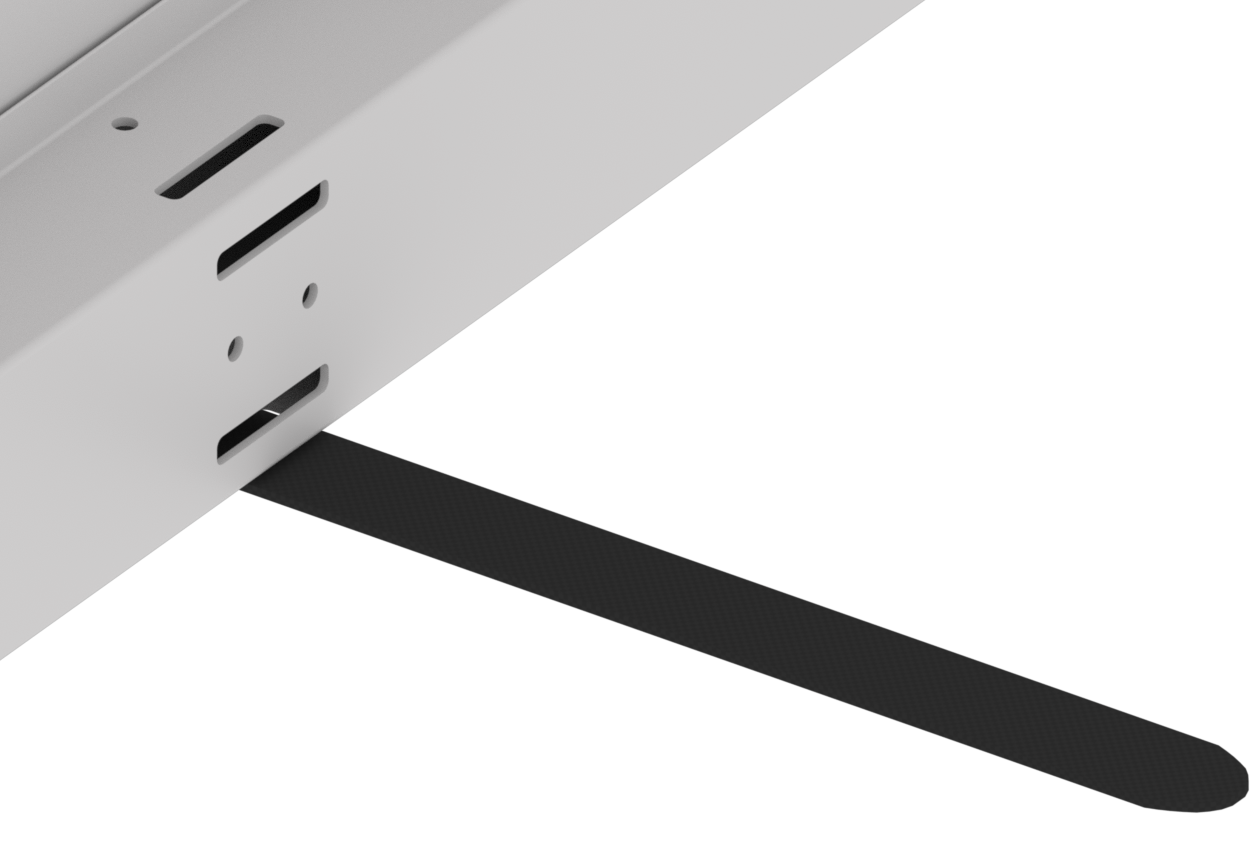

Dopo che i muri sono stati costruiti, il cinturino in nylon dovrebbe apparire così, con il Velcro rivolto verso il basso.

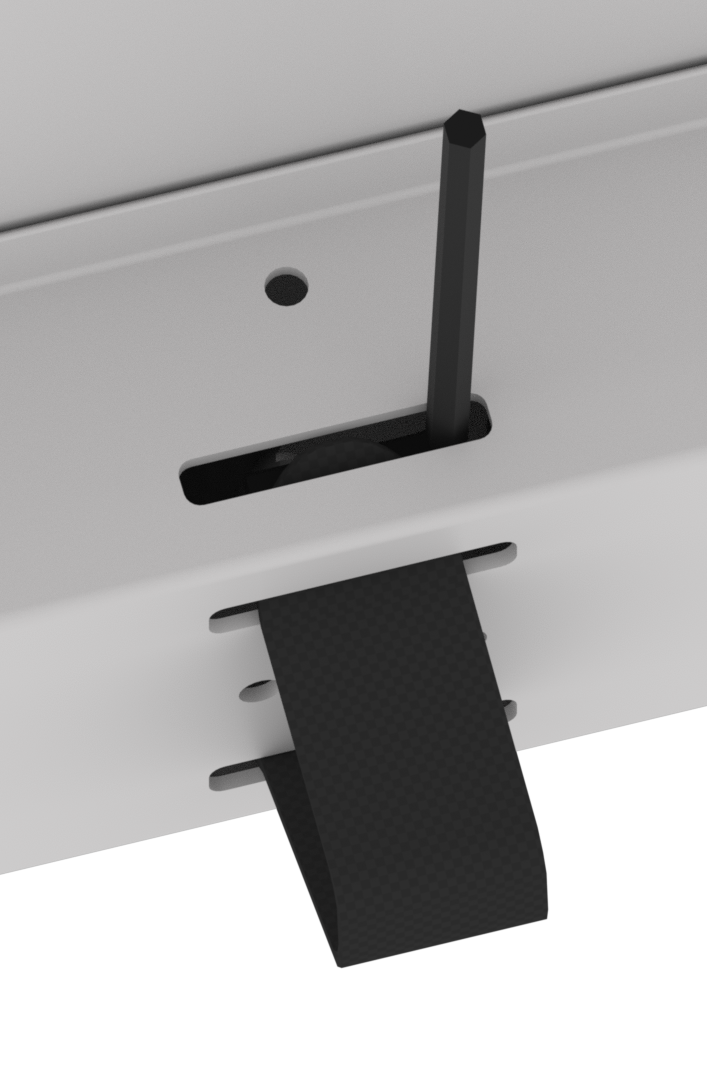

Nota: per facilitare i passaggi successivi, utilizzare una chiave a stella per far passare le cinghie attraverso le asole.

Immagine delle strisce di velcro utilizzate nei robot da competizione V5, che ne mostrano la consistenza e la flessibilità per fissare i componenti nella progettazione robotica.

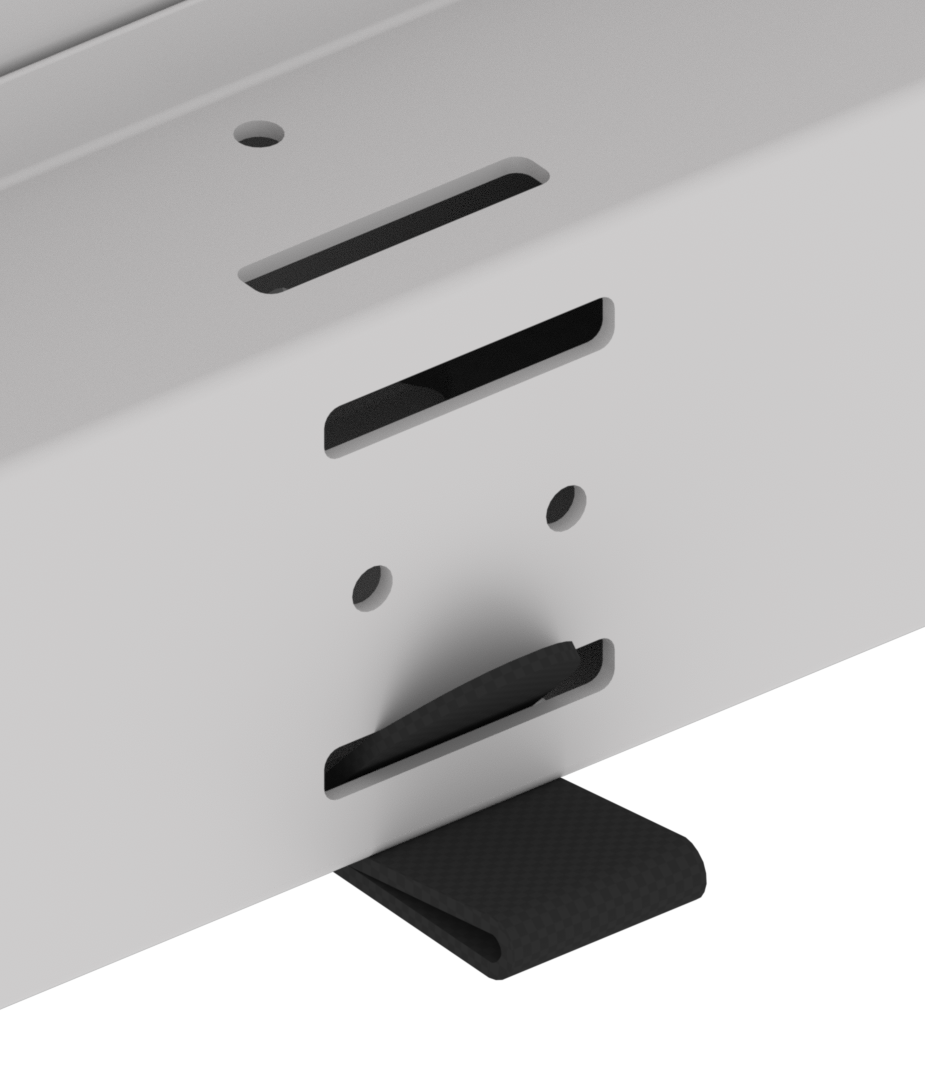

Fai passare la cinghia da sotto l'estrusione nella fessura sul fondo e fuori dalla fessura inferiore sul davanti.

Immagine di una cinghia in velcro utilizzata nei robot da competizione V5, che ne mostra il design e l'applicazione nel fissaggio dei componenti per migliorare le prestazioni e la funzionalità nelle competizioni di robotica.

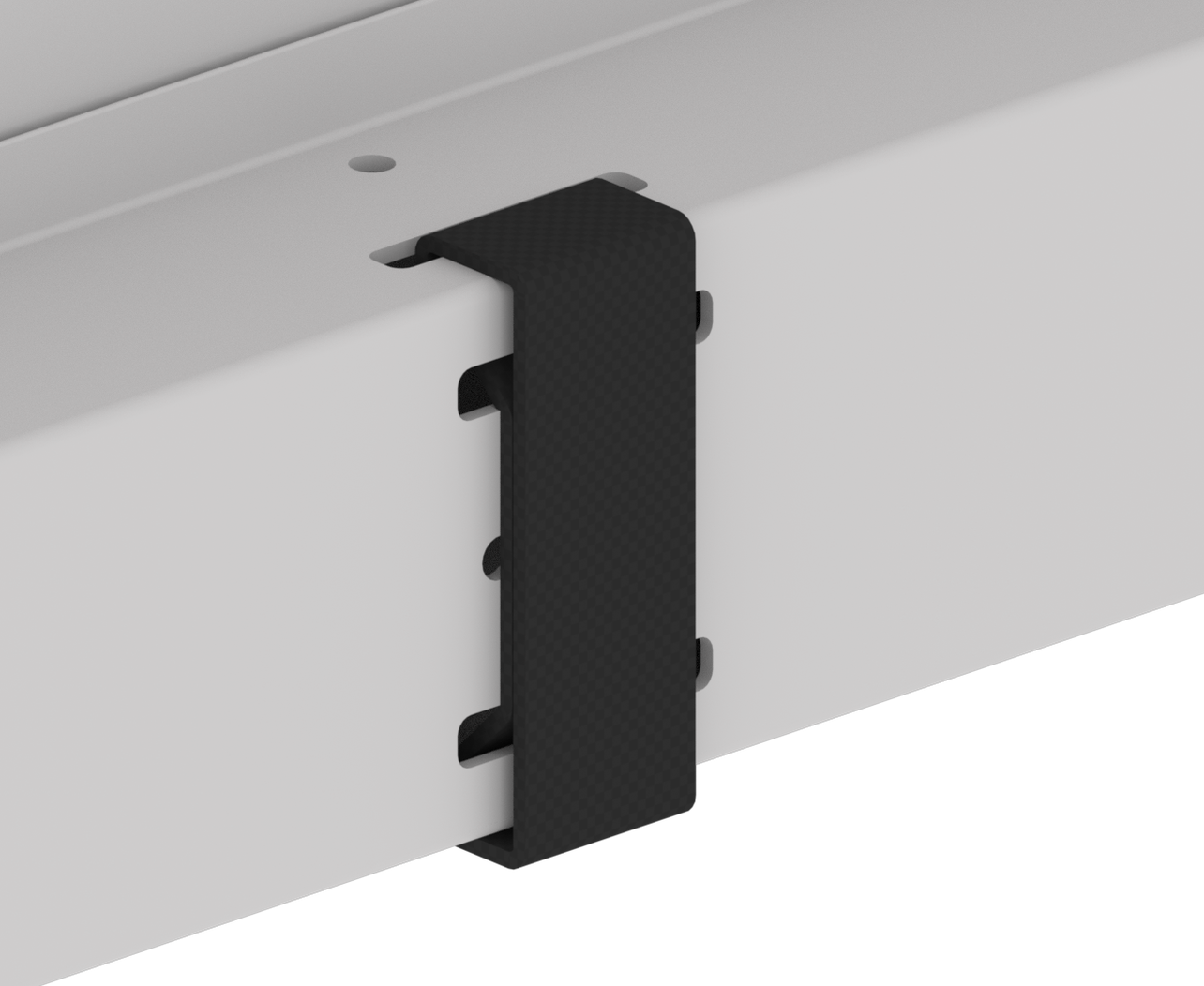

Inserisci la cinghia nella fessura in alto nella parte anteriore e fuori dalla fessura nella parte superiore dell'estrusione.

Immagine di un robot da competizione VEX V5 che mostra un sistema di fissaggio in velcro, illustrandone il design e la funzionalità per la robotica competitiva.

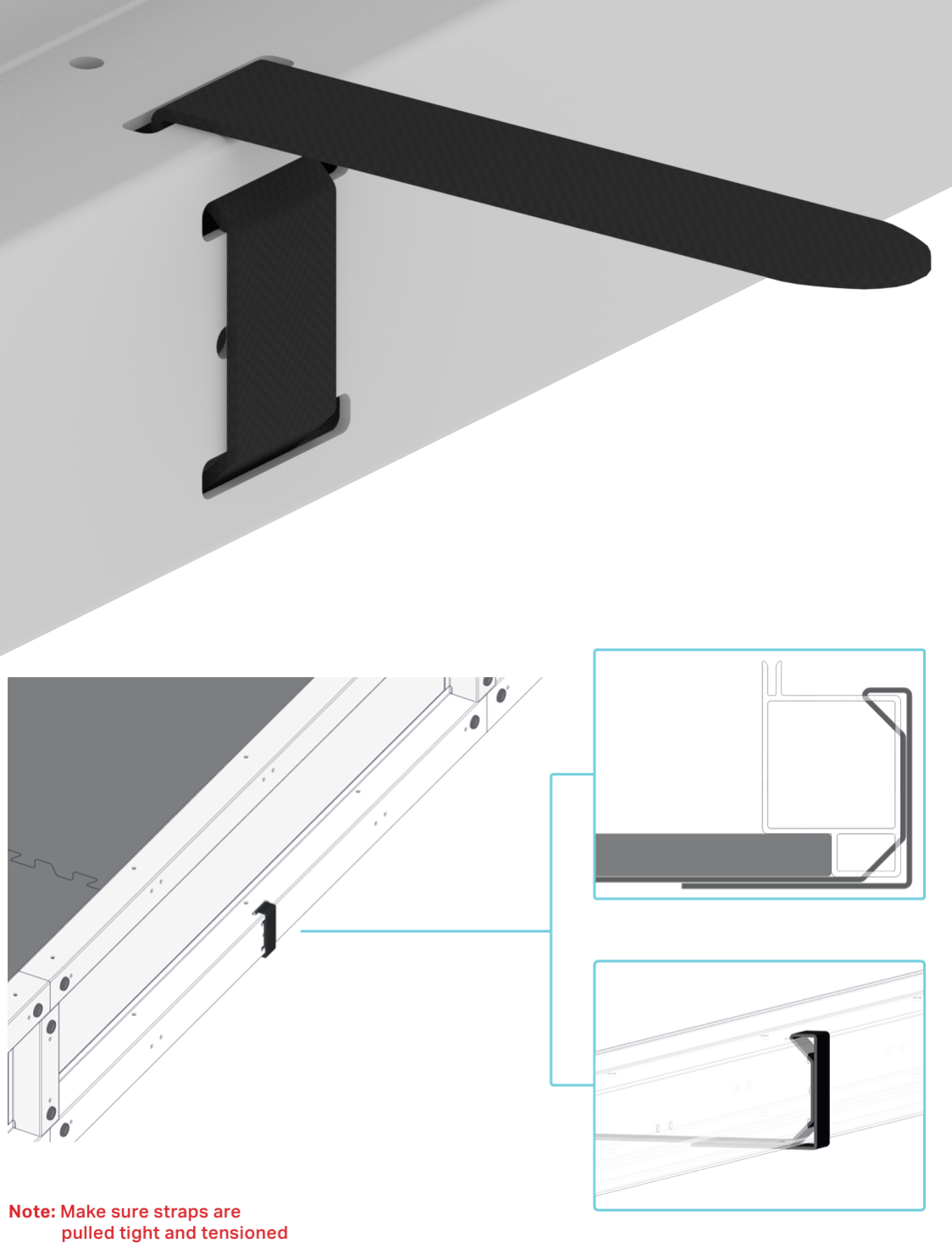

Tirare la cinghia il più stretta possibile, assicurandosi che le tessere del campo siano passate sotto il bordo dell'estrusione, come mostrato nella seconda immagine.

Schema di un sistema di fissaggio in velcro utilizzato nei robot da competizione V5, che illustra i componenti e la loro disposizione per prestazioni ottimali nelle competizioni di robotica.

Usa il velcro per tenere la cinghia in posizione, infilando l'eccesso sotto il campo.
