In questo articolo ti spiegheremo come montare il supporto per monitor da campo sul monitor portatile da competizione V5 Field.

Fase 1 del processo di configurazione dei robot da competizione V5, che illustra la configurazione iniziale dei componenti per prestazioni ottimali nelle competizioni di robotica.

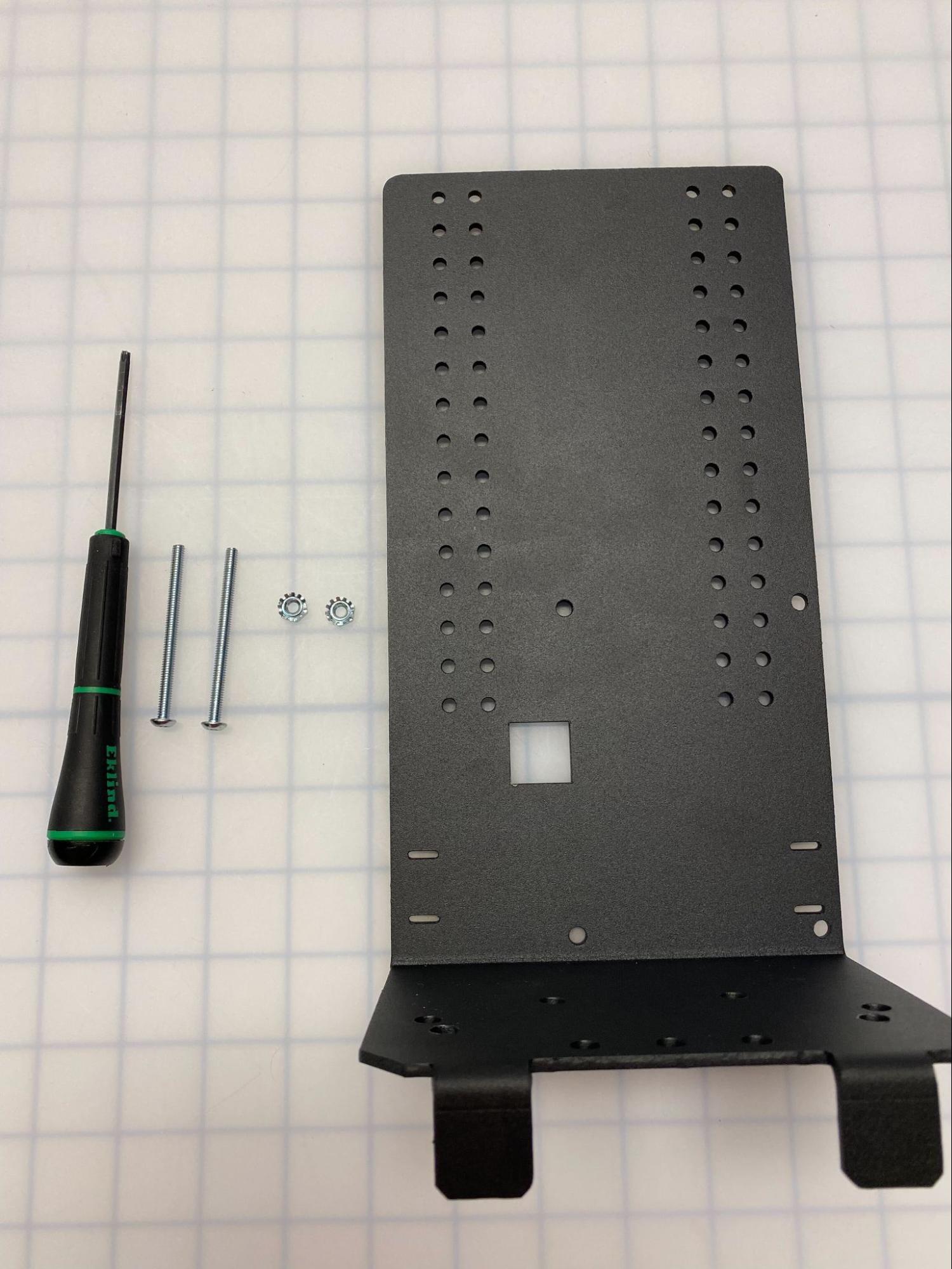

1. Raccogli l'hardware per montare il supporto.

È necessario montare il supporto del monitor da campo sull'hardware da campo portatile:

Vite Star Drive 8-32 x 2,25" - Qtà 2
Dadi Nylock - Qtà 2
Cacciavite T15

Fase 2 del processo di configurazione del robot da competizione V5, che illustra i componenti chiave e le istruzioni di assemblaggio per costruire un robot da competizione.

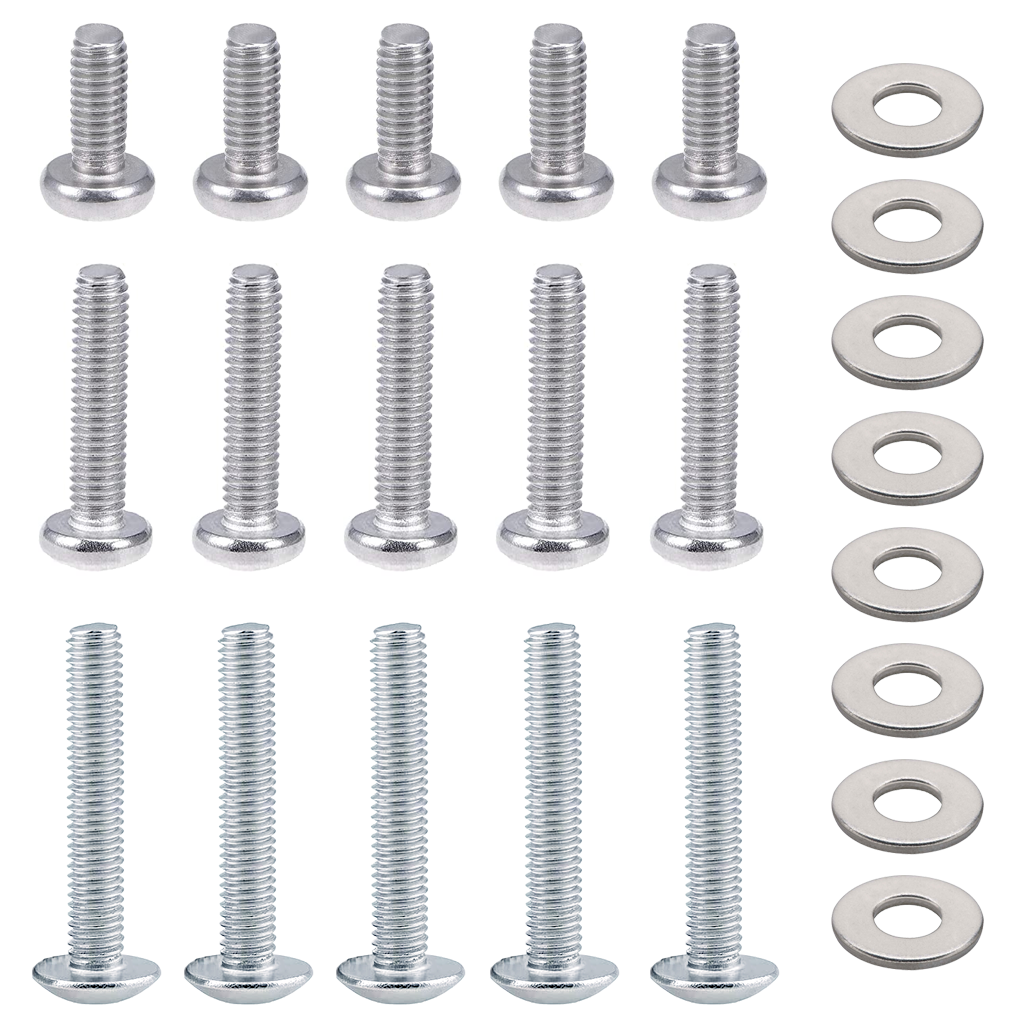

2. Procurati l'hardware per montare un monitor.

Hardware di montaggio del monitor sul supporto del monitor da campo richiesto:

Hardware di montaggio per monitor VESA standardizzato
Vite, M4 x 0,7 x 10 mm - Quantità 5
Vite, M4 x 0,7 x 18 mm - Quantità 5
Vite, M4 x 0,7 x 25 mm - Quantità 5
Distanziatore: quantità 8
Cacciavite a croce

Diagramma che illustra la fase 3 per la costruzione di robot da competizione nella categoria V5, con componenti etichettati e istruzioni di montaggio.

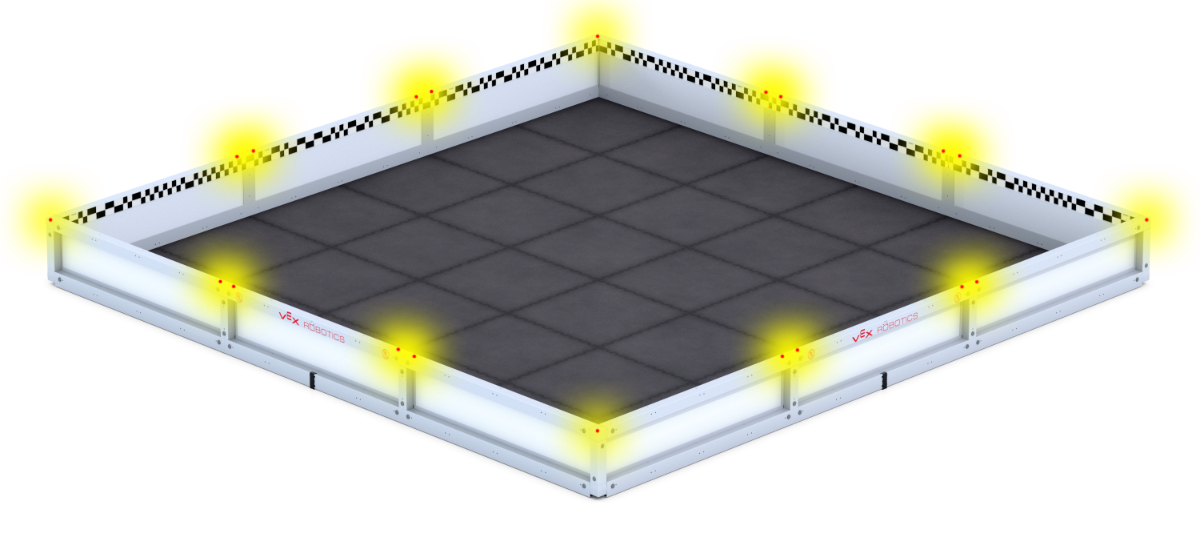

3. Determinare una posizione in cui collegare il supporto del monitor da campo

Il supporto per monitor da campo può essere fissato a qualsiasi angolo o bordo tramite un connettore a T.

Diagramma di flusso che illustra il processo di progettazione di robot da competizione in V5, evidenziando i passaggi chiave e i punti decisionali per uno sviluppo efficace dei robot.

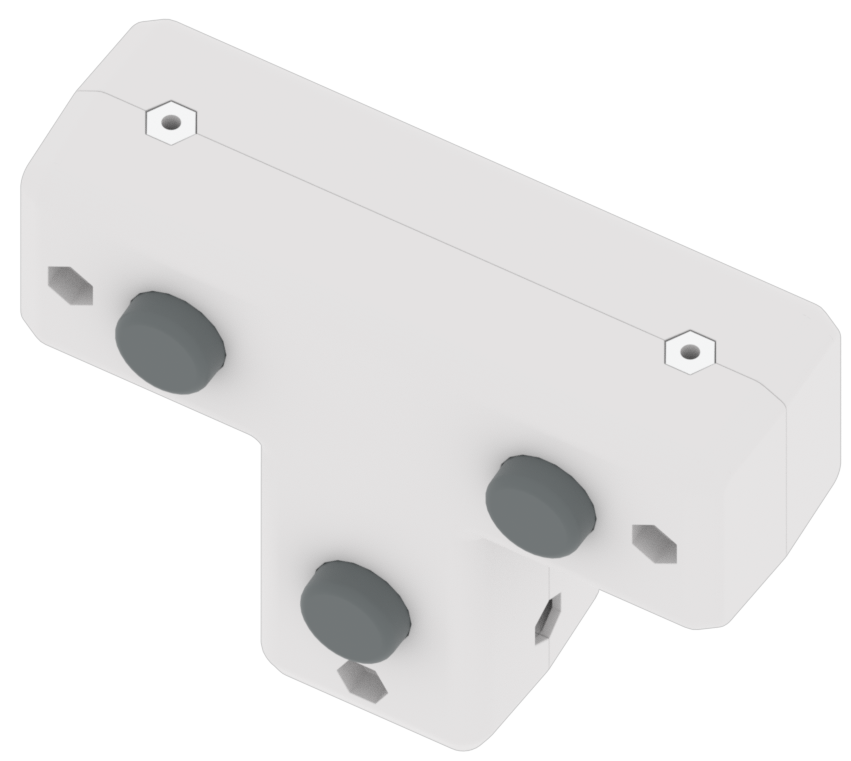

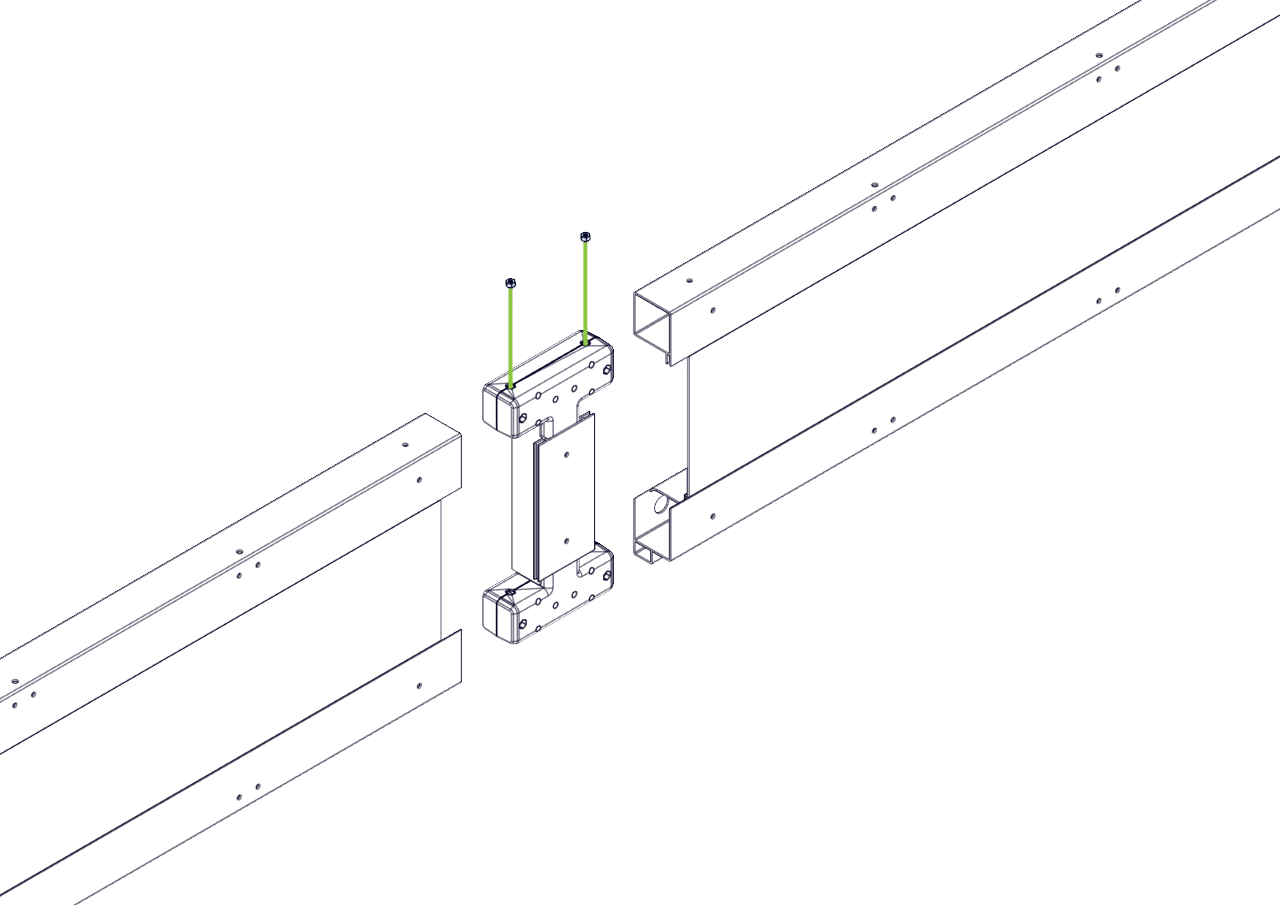

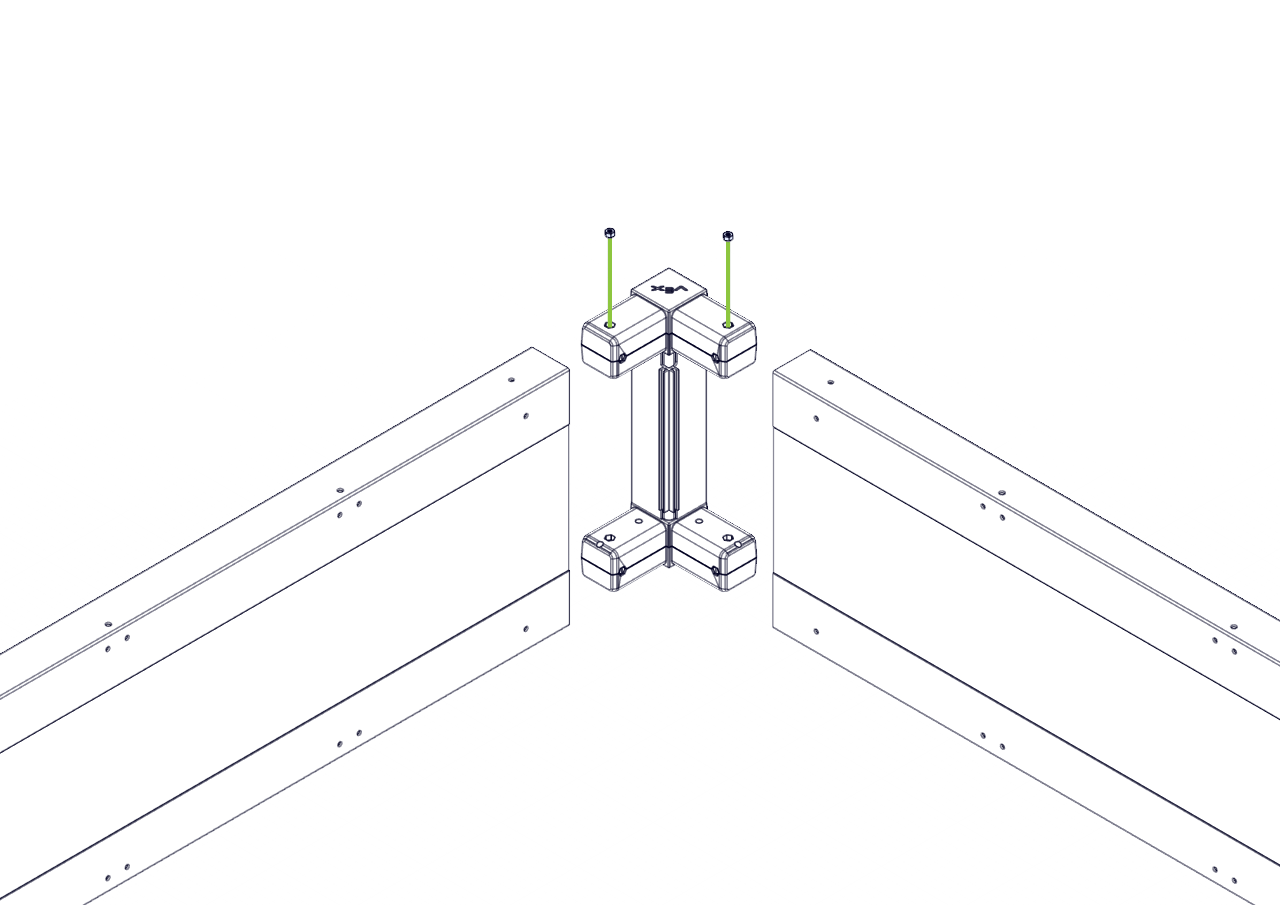

4. Una volta decisa la posizione, posizionare i dadi Nylock nelle tasche dei dadi sul connettore angolare o sui connettori a T.

Per fare ciò, sganciare le estrusioni dai connettori per esporre le tasche dei dadi.

Diagramma che illustra il processo di assemblaggio di un robot da competizione V5, evidenziando i componenti e i collegamenti chiave per prestazioni ottimali nelle competizioni di robotica.

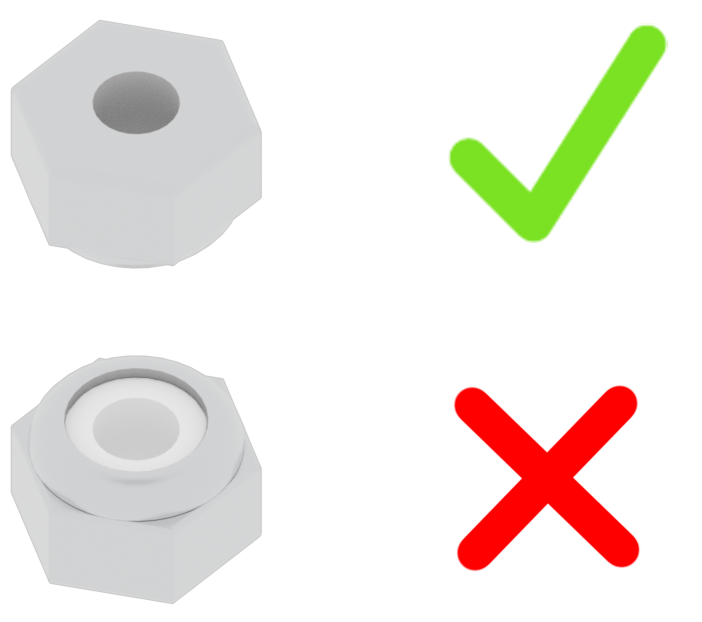

Nota: assicurarsi che i dadi Nylock siano inseriti nell'orientamento corretto.

Diagramma che illustra il processo di assemblaggio di un robot da competizione V5, evidenziando i componenti e i collegamenti chiave per prestazioni ottimali nelle competizioni di robotica. Diagramma che illustra la fase 5.2 del processo di assemblaggio dei robot da competizione V5, che descrive in dettaglio i componenti chiave e la loro disposizione per prestazioni ottimali.

Screenshot del passaggio 5.3 dalla documentazione di VEX Robotics, che illustra il processo di assemblaggio di un robot da competizione, evidenziando i componenti chiave e le istruzioni per costruire e configurare il robot per le competizioni. Schermata che illustra il passaggio 5.4 della descrizione della categoria V5, incentrata sull'assemblaggio o sulla configurazione di robot da competizione, con componenti etichettati e istruzioni per una progettazione efficace dei robot.

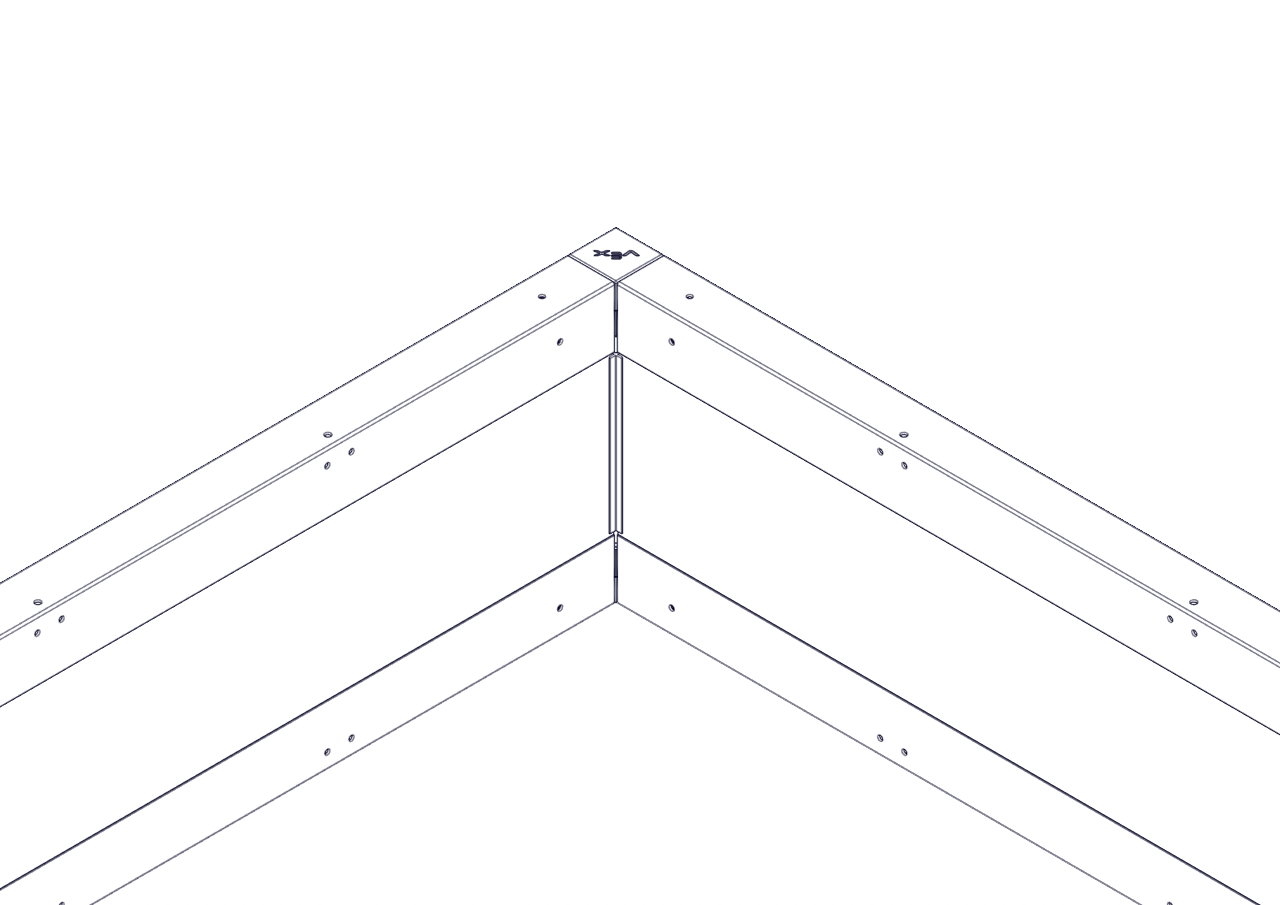

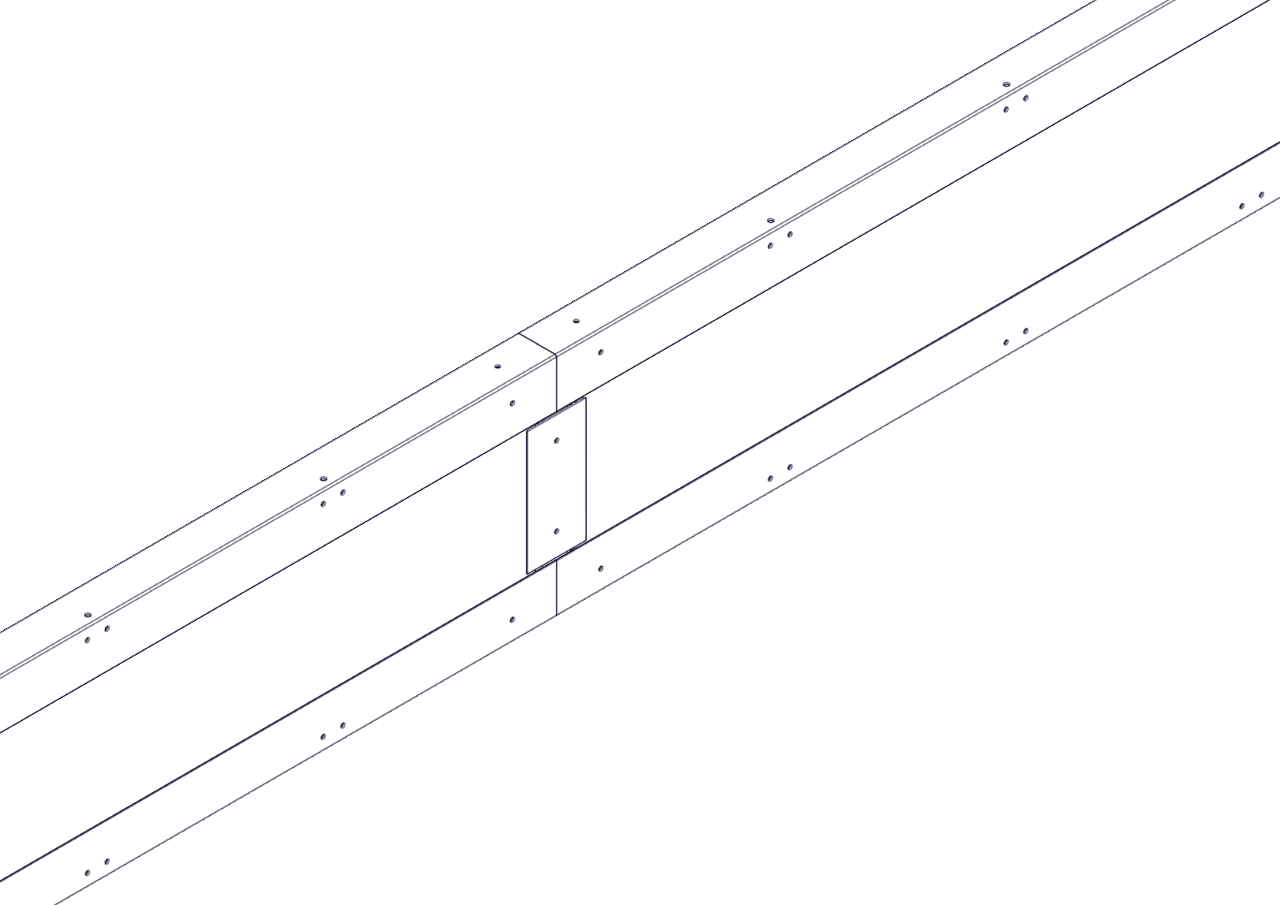

5. Ricollegare le estrusioni al connettore.

Assicurarsi che i dadi rimangano all'interno delle tasche dei dadi.

Diagramma che illustra il processo di assemblaggio di un robot da competizione, evidenziando i componenti chiave e la loro disposizione, come parte della descrizione della categoria V5 nella sezione Robot da competizione. Schermata del processo di progettazione di un robot da competizione, che illustra il passaggio 6.2 nella descrizione della categoria V5, mostrando i componenti chiave e le istruzioni di assemblaggio per costruire un robot da competizione. Diagramma di flusso che illustra il processo di configurazione dei robot da competizione in V5, descrivendo in dettaglio i passaggi e i punti decisionali per una configurazione e prestazioni ottimali.

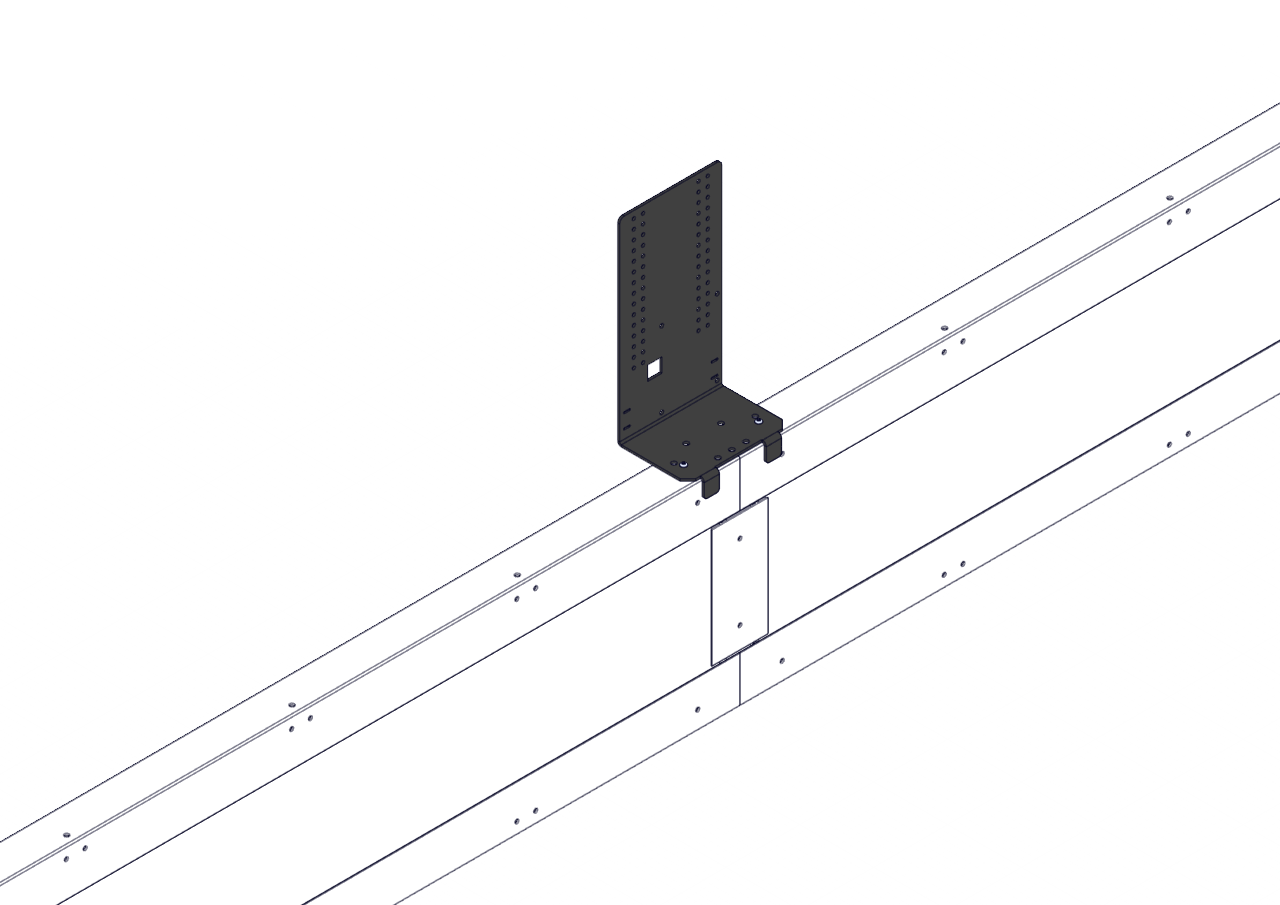

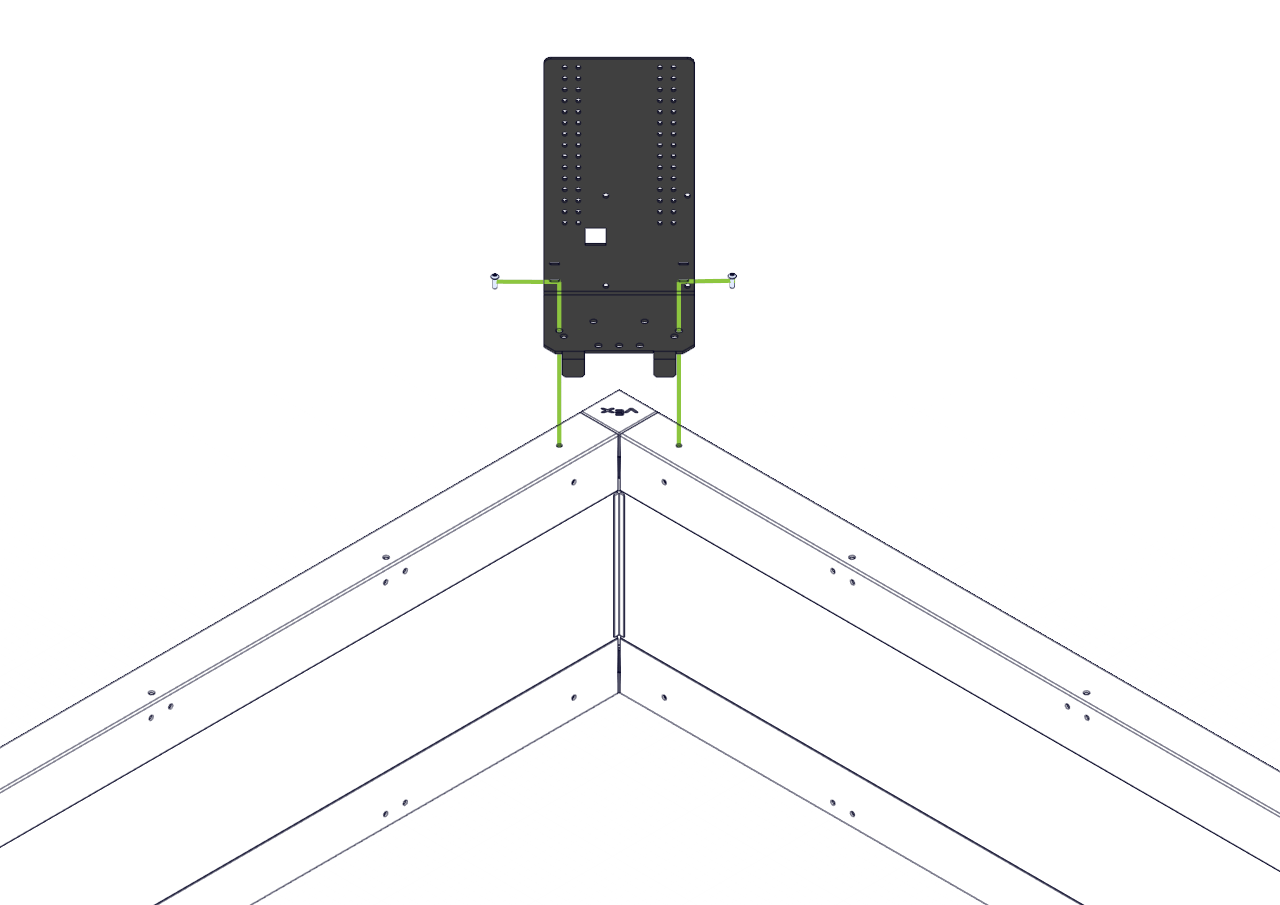

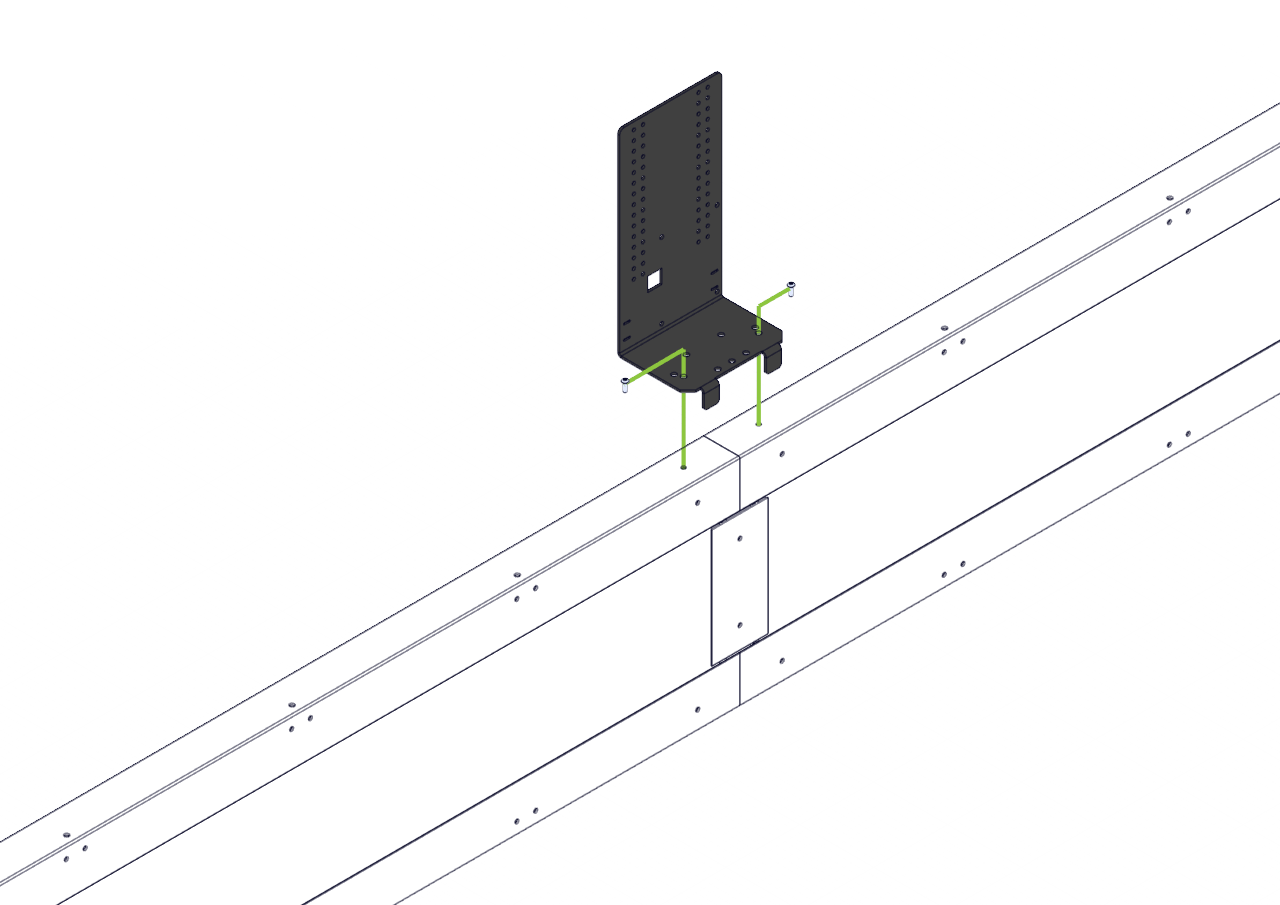

6. Posizionare il supporto del monitor da campo sui profilati.

Fissare il supporto con due viti a stella.
Assicurarsi che le viti siano completamente serrate e che il supporto del monitor da campo sia sicuro.

Schermata del passaggio 7.1 della descrizione della categoria V5, che illustra il processo di configurazione per i robot da competizione, con componenti etichettati e istruzioni per l'assemblaggio.

Diagramma di flusso che illustra il processo di configurazione dei robot da competizione nel sistema V5, evidenziando i passaggi e le decisioni chiave coinvolti nell'impostazione e nel funzionamento del robot.

Fase 7.3 della descrizione della categoria V5 che mostra uno schema dettagliato dei componenti di un robot da competizione e delle istruzioni di assemblaggio, evidenziando le parti chiave e la loro disposizione per prestazioni ottimali nelle competizioni di robotica.

Diagramma di flusso che illustra i passaggi per la configurazione dei robot da competizione in V5, evidenziando i processi chiave e i punti decisionali per una programmazione e un funzionamento efficaci.

Diagramma di flusso che illustra i passaggi per la configurazione di un robot da competizione nel sistema robotico V5, evidenziando i componenti e i processi chiave per una configurazione e un funzionamento efficaci.

Screenshot del passaggio 7.6 dalla documentazione di VEX Robotics, che illustra il processo relativo ai robot da competizione nella categoria V5, con componenti etichettati e istruzioni per la configurazione.

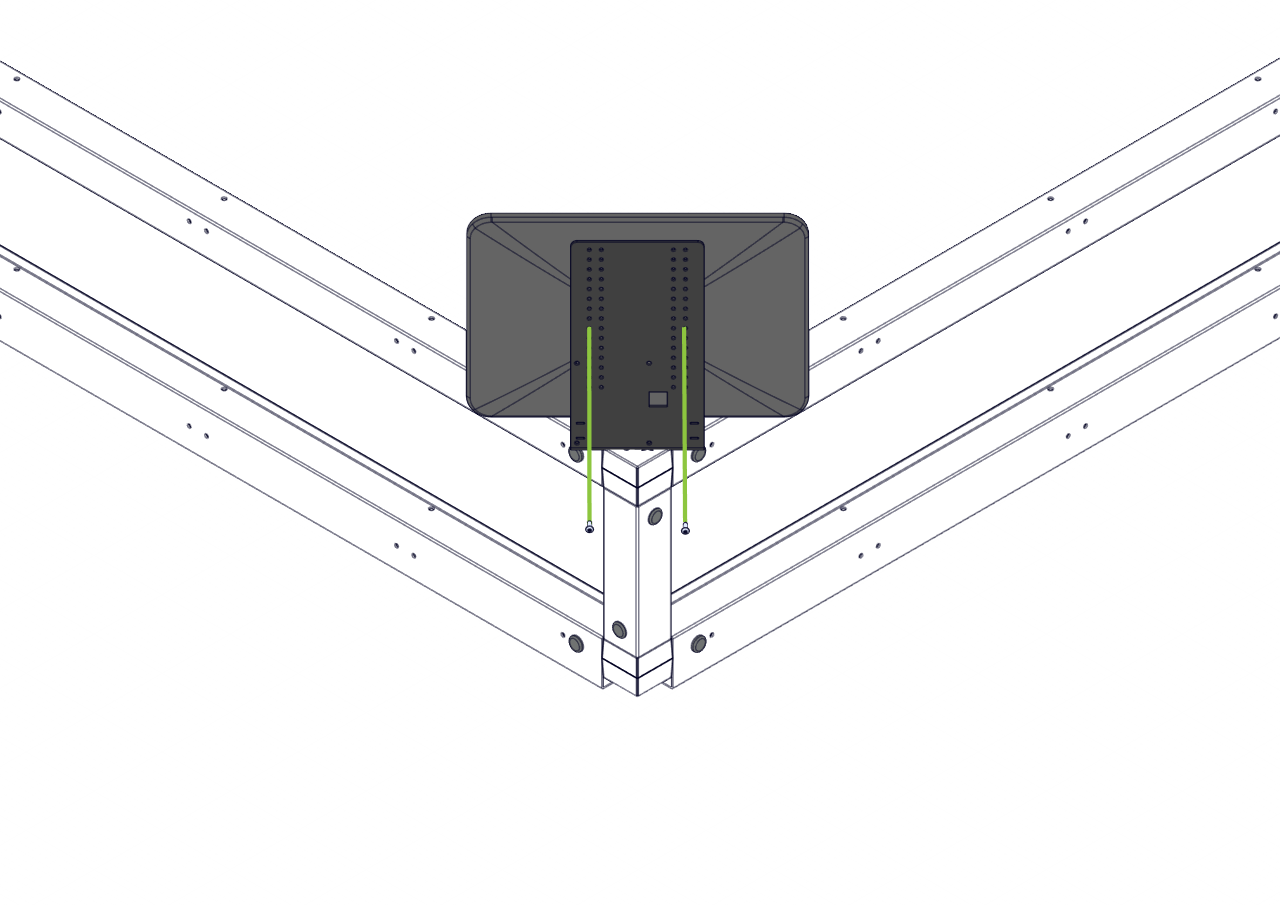

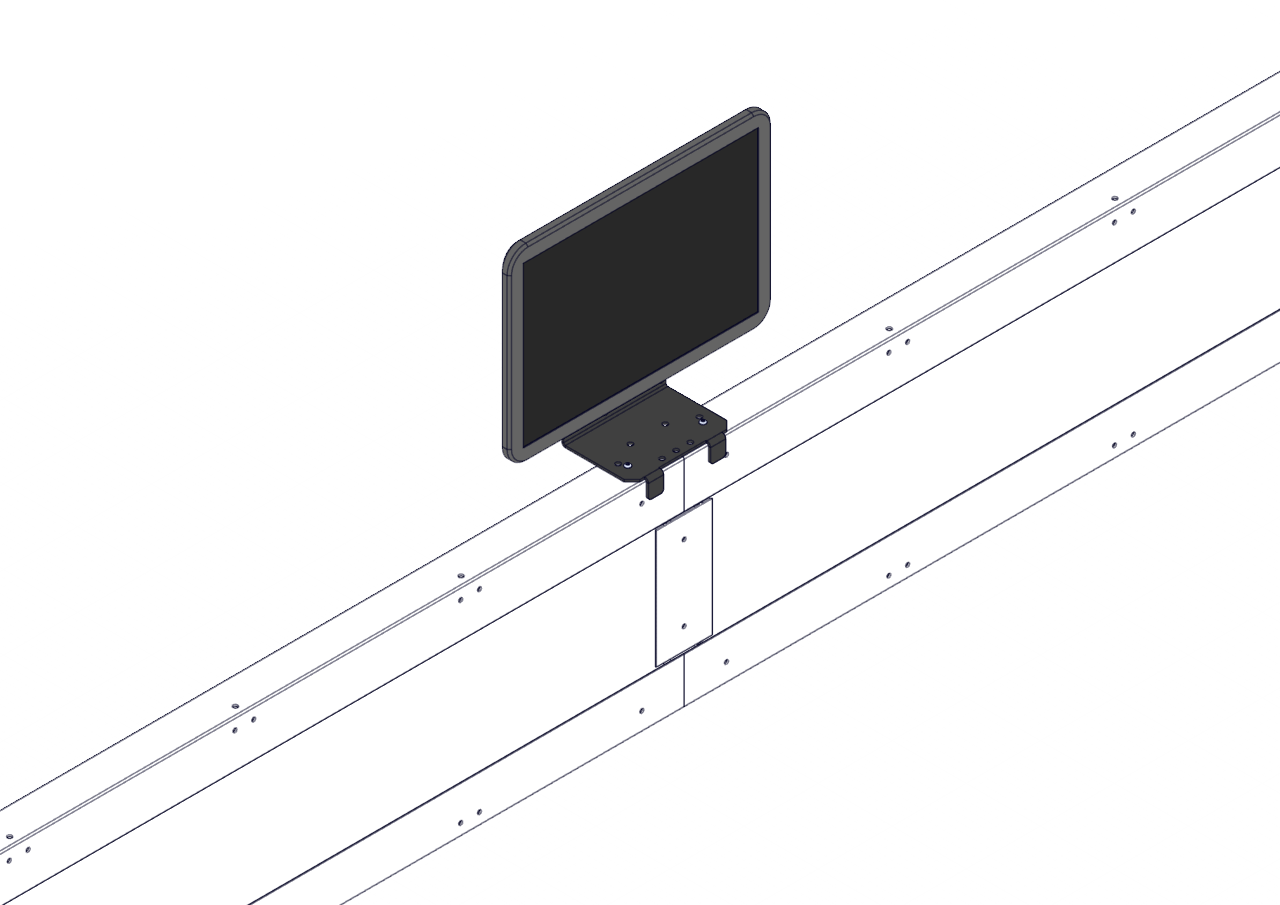

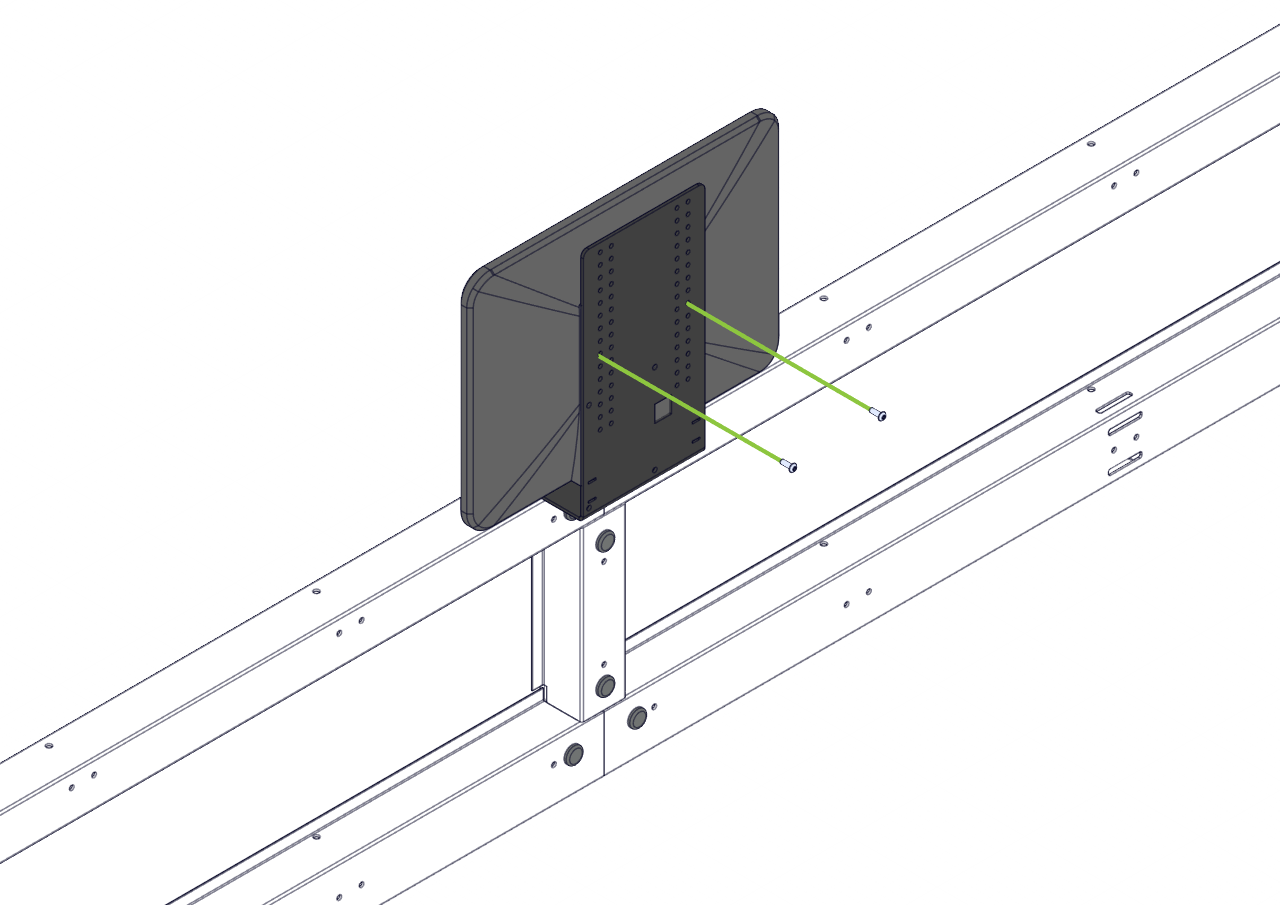

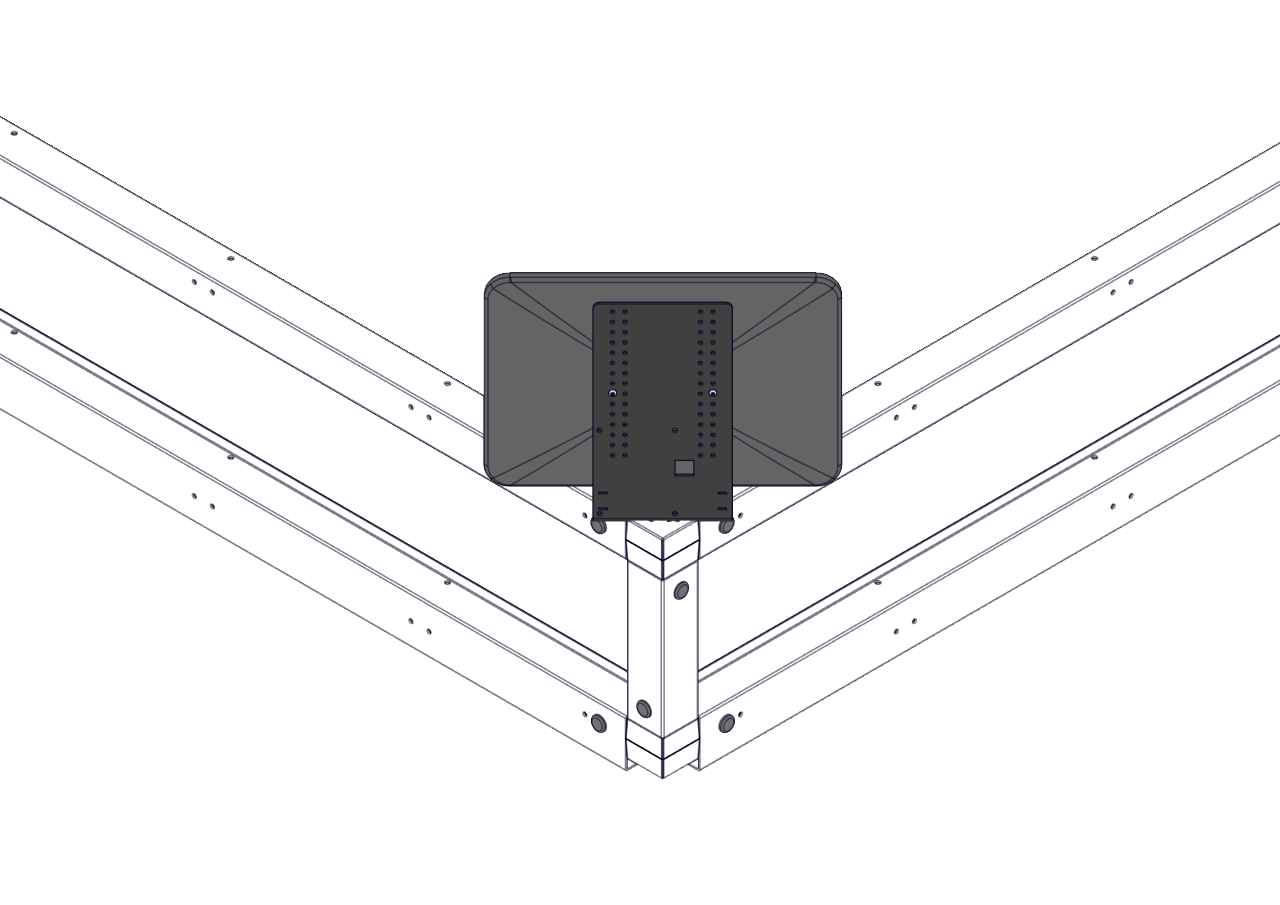

7. Utilizzando l'hardware di montaggio del monitor VESA standardizzato, collegare il monitor al supporto del monitor da campo.

Il monitor dovrebbe essere rivolto verso il campo.

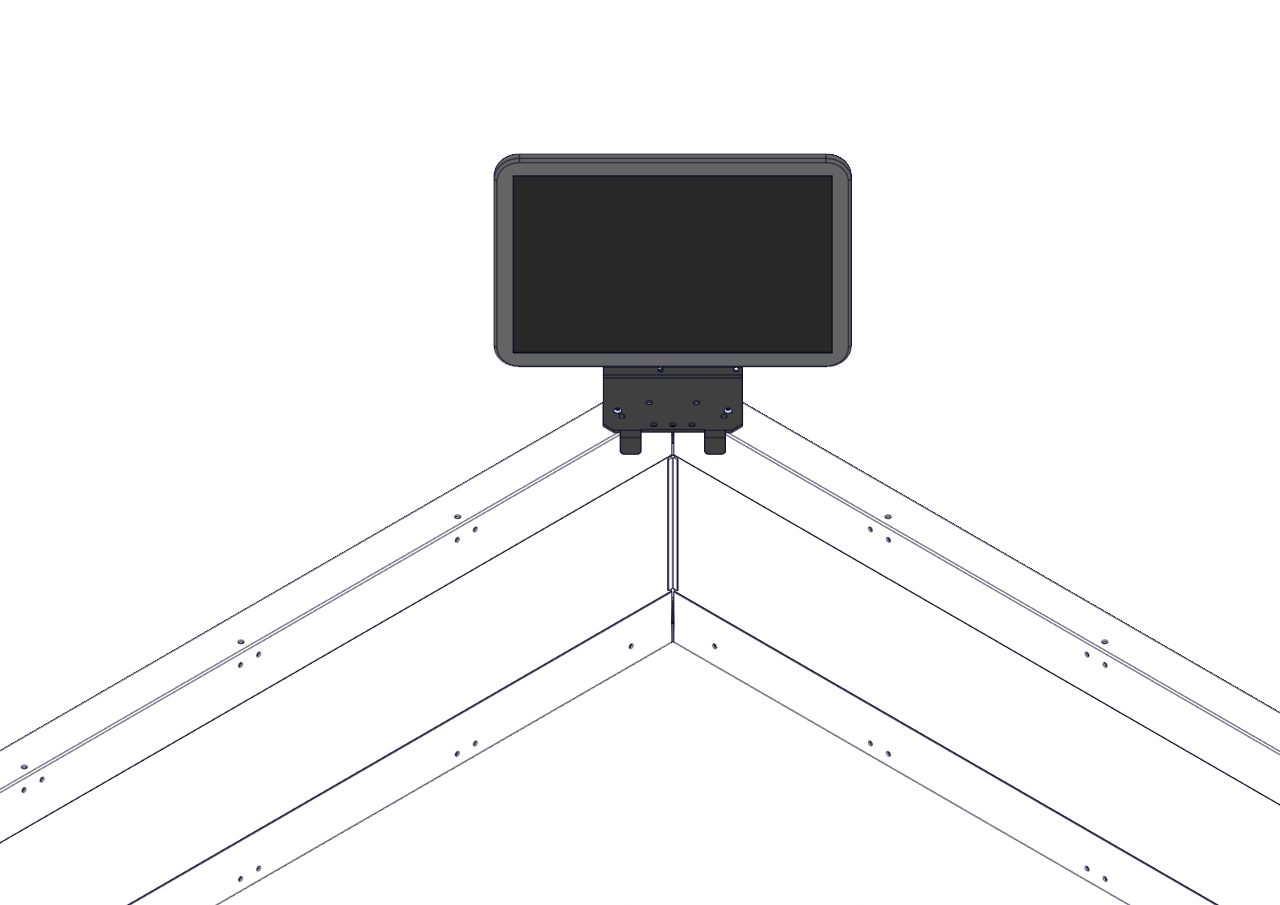

Puoi fissare il monitor ai lati del campo o agli angoli, come mostrato in queste immagini.
