Che si tratti di organizzare parti, seguire una serie di istruzioni di costruzione o creare un progetto personalizzato, identificare correttamente una parte può essere fondamentale per il tuo successo.

Il righello per parti VEX EXP è uno strumento utile per aiutare a identificare le parti.

Scarica il righello EXP stampabile (lettera USA) >

Scarica il righello EXP stampabile (internazionale A4) >

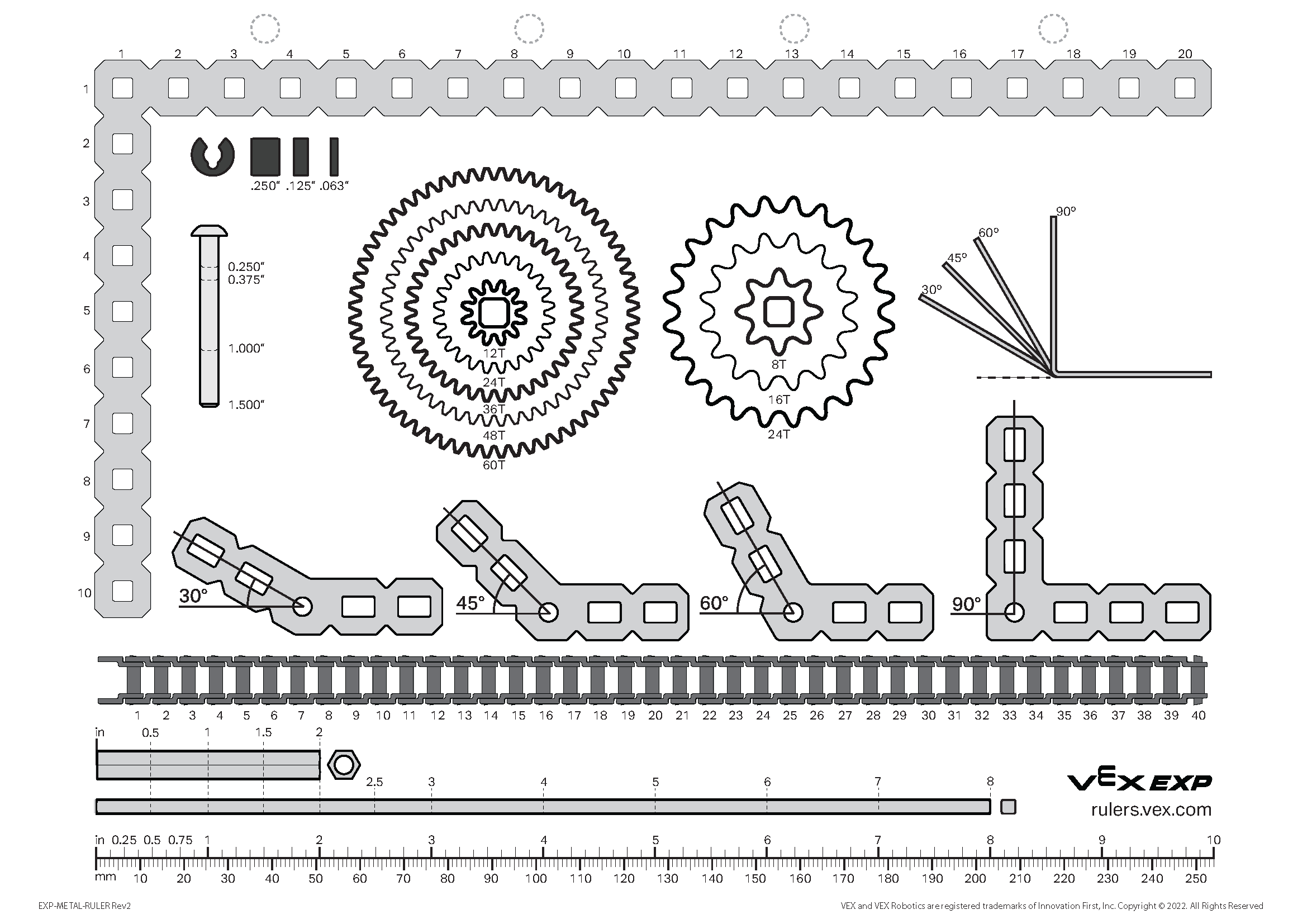

Righello stampabile VEX EXP con scale di misurazione per identificare le lunghezze dei pezzi.

Nota: quando si stampa il .pdf assicurarsi di impostare la scala al 100%.

Utilizzo del righello per identificare le parti

Il righello per parti VEX EXP può essere utilizzato per identificare le parti durante l'organizzazione delle parti o seguendo una serie di istruzioni di costruzione. La scala sul righello è 1:1, quindi le parti possono essere semplicemente posizionate sopra il righello.

Righelli stampabili per componenti VEX EXP con indicazioni di scala.

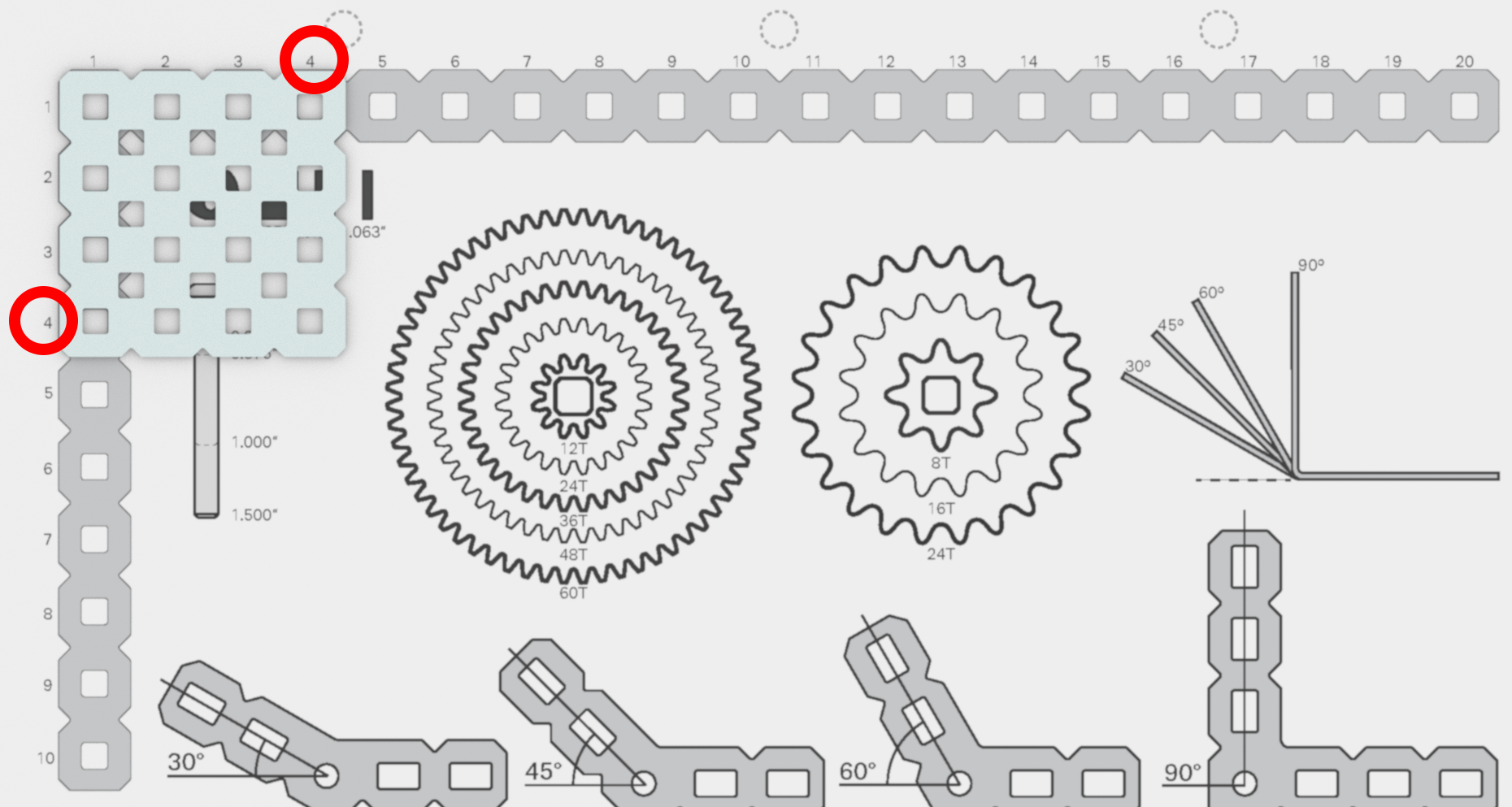

Misurazione del metallo strutturale. L'esempio mostrato è una piastra 4x4.

4 indica una larghezza di 4 unità di passo.
4 indica una lunghezza di 4 unità di passo.

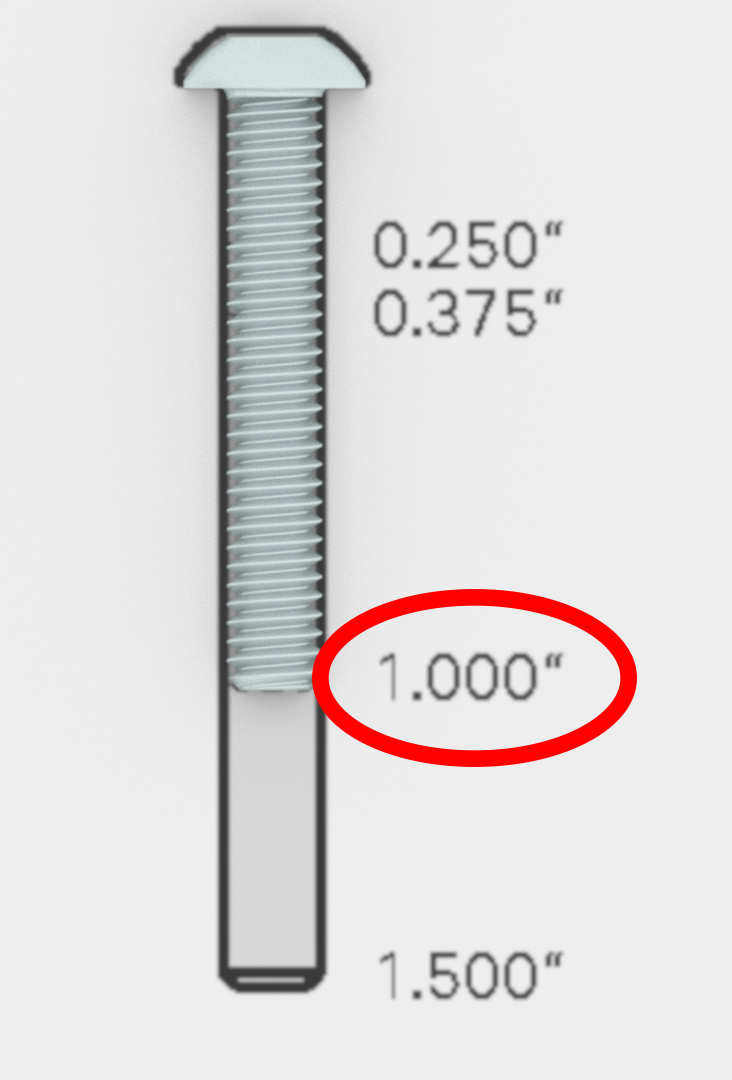

Primo piano di una vite dal righello EXP con diverse misure di vite mostrate

Viti di misurazione. L'esempio mostrato è una vite a stella da 1,0 pollici n. 8-32.

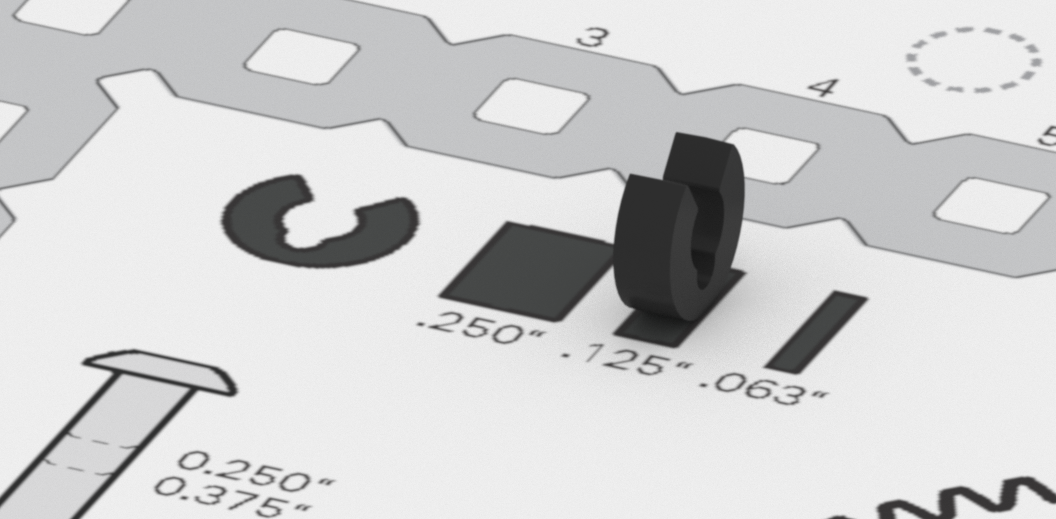

Primo piano dei distanziatori sul righello, con un distanziatore da 0,125" confrontato con un distanziatore della stessa dimensione presente sullo stesso righello.

Misurazione dei distanziatori. L'esempio mostrato è un distanziatore da 0,125 pollici.

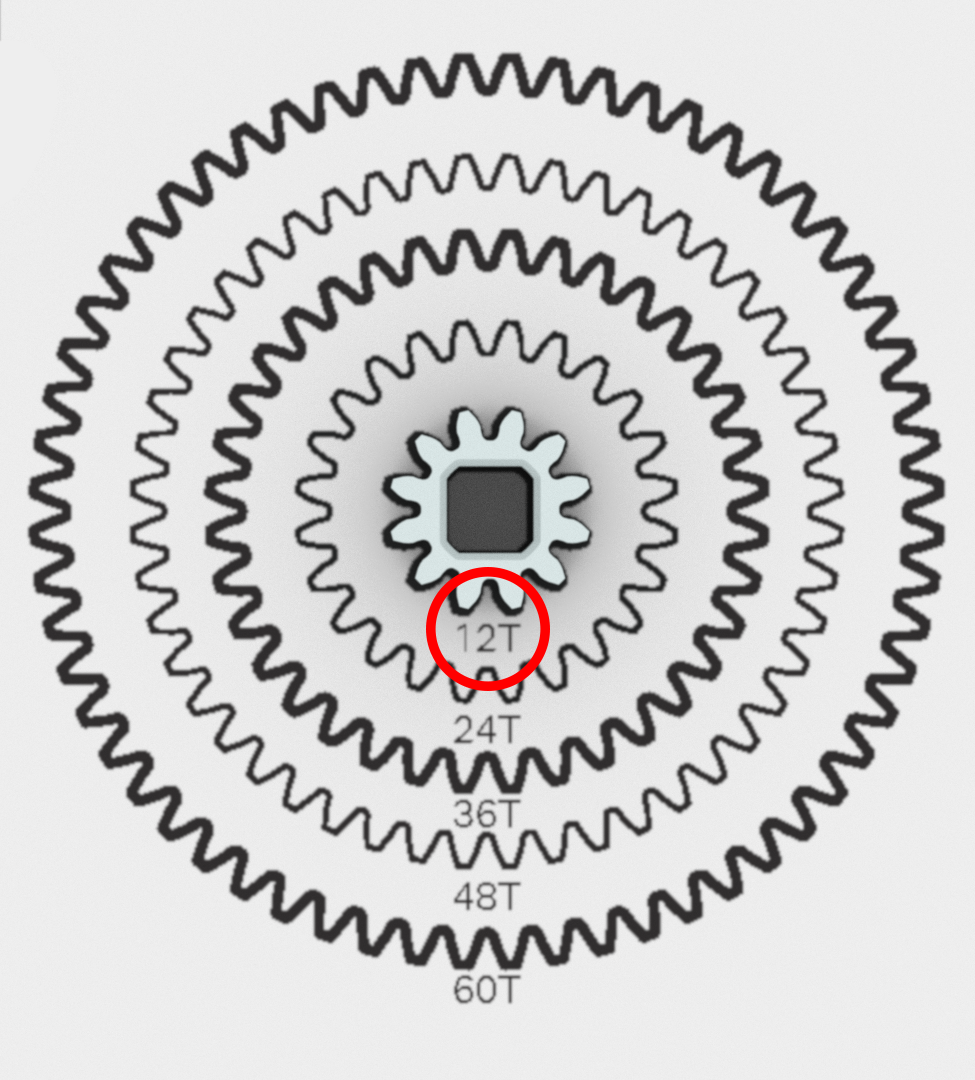

Primo piano degli ingranaggi sul righello, con l'ingranaggio a 12 denti evidenziato.

Ingranaggi di misurazione. L'esempio mostrato è un ingranaggio a 12 denti.

Un pignone VEX EXP confrontato con i pignoni presenti sul regolamento, con il segno del 16° dente evidenziato

Pignoni di misurazione. L'esempio mostrato è un pignone da 16 denti.

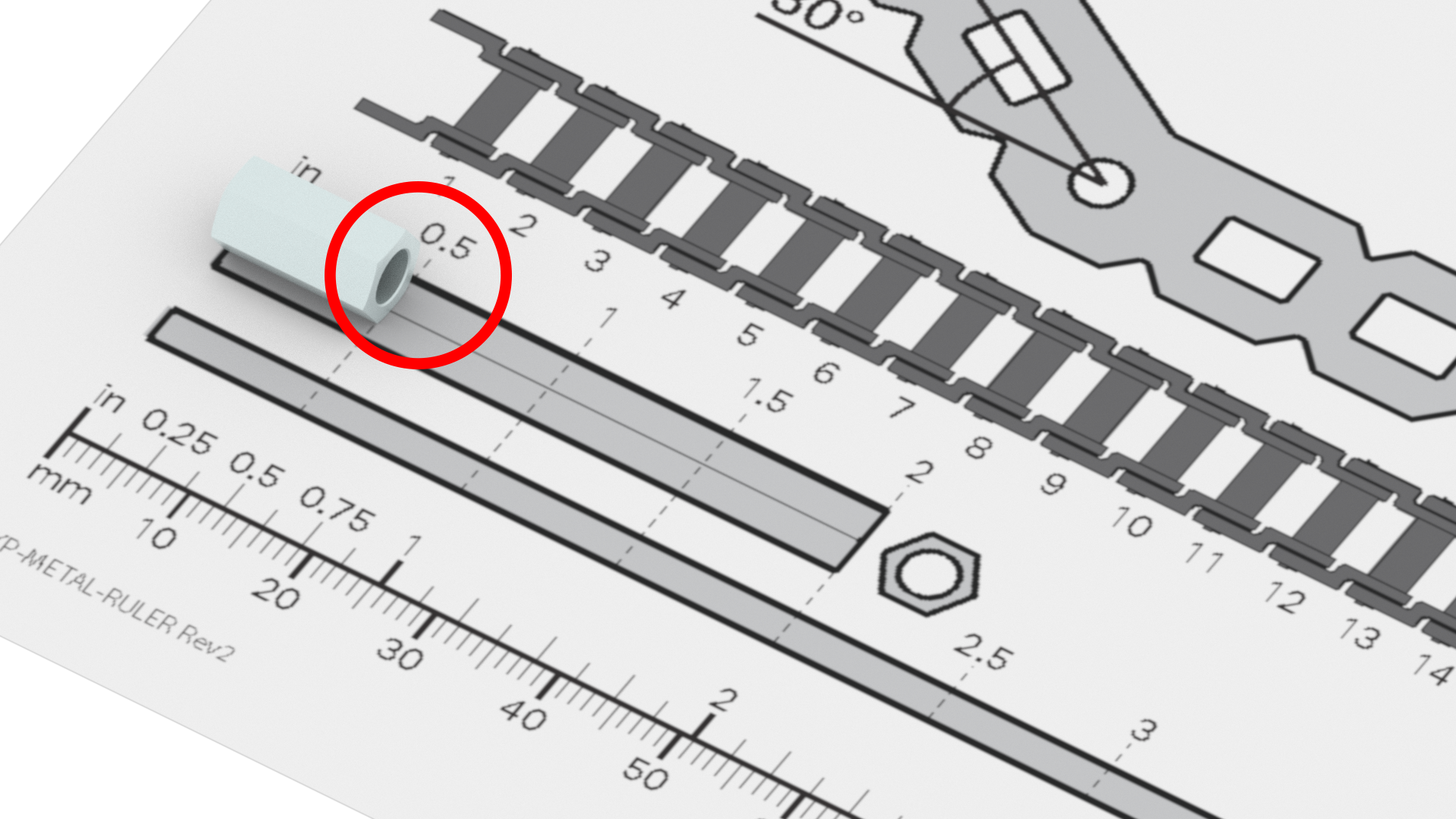

Un distanziamento viene confrontato con i segni di distanziamento sul righello

Misurazione dei distanziatori. L'esempio mostrato è uno stallo da 0,5 pollici.

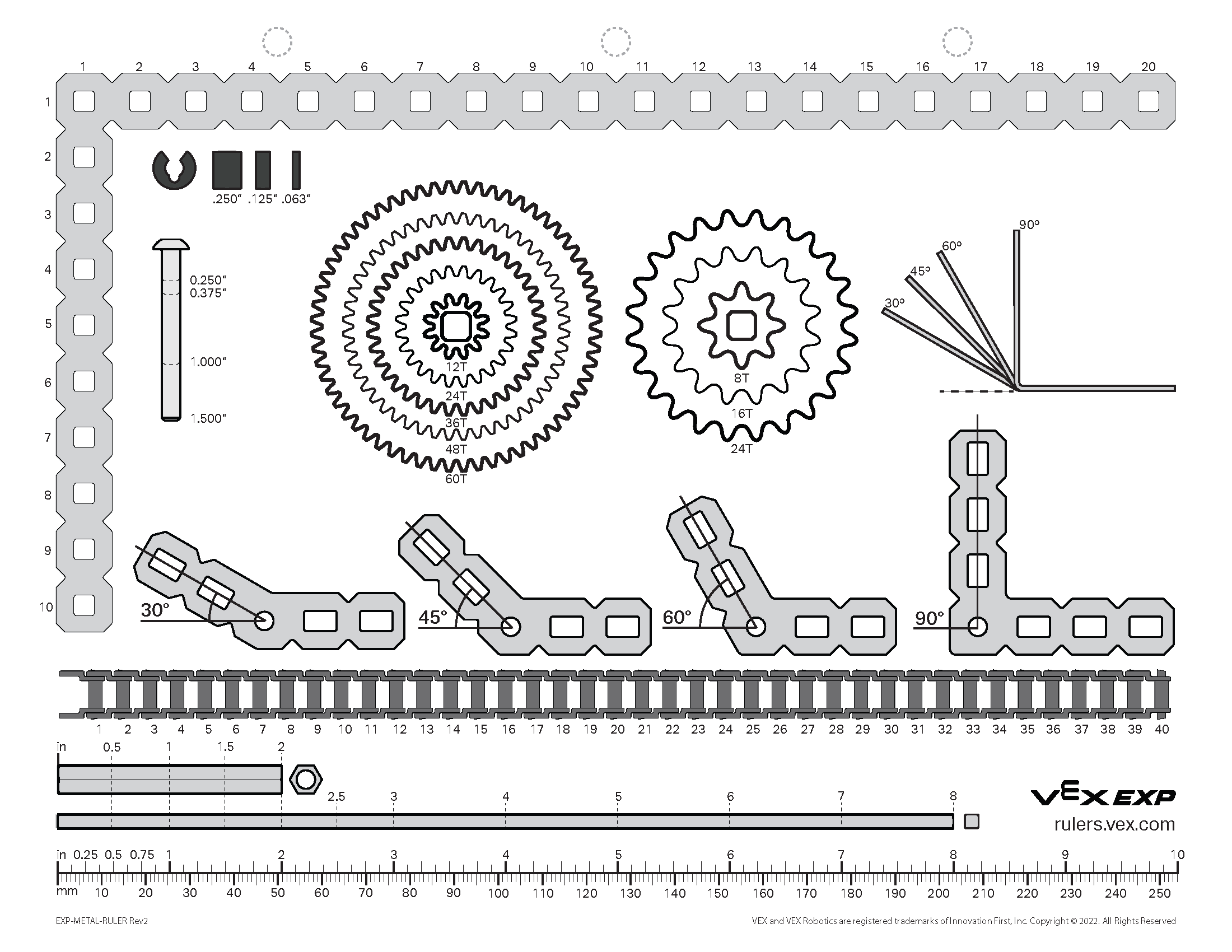

Righello stampabile per componenti VEX EXP con misurazioni in pollici e millimetri per identificare le dimensioni dei componenti.

Misurare gli alberi. L'esempio mostrato è un albero da 2 pollici.

Utilizzo del righello durante l'assemblaggio di un robot

Il righello VEX EXP Parts può essere utilizzato anche come strumento di misurazione per misurare parti e distanze. Ciò può essere molto utile durante la progettazione e l'assemblaggio di un robot personalizzato che non dispone di istruzioni specifiche relative alla selezione delle parti.

Suggerimento e trucco: Il file .pdf del righello per parti VEX EXP può essere stampato su un lucido di plastica trasparente. Ciò consentirà di sovrapporre il righello al robot e di effettuare misurazioni tramite il righello.

Ecco alcuni esempi di utilizzo del righello durante l'assemblaggio di un robot personalizzato.

Righelli stampabili per componenti VEX EXP con tacche di misurazione per identificare le lunghezze degli alberi.

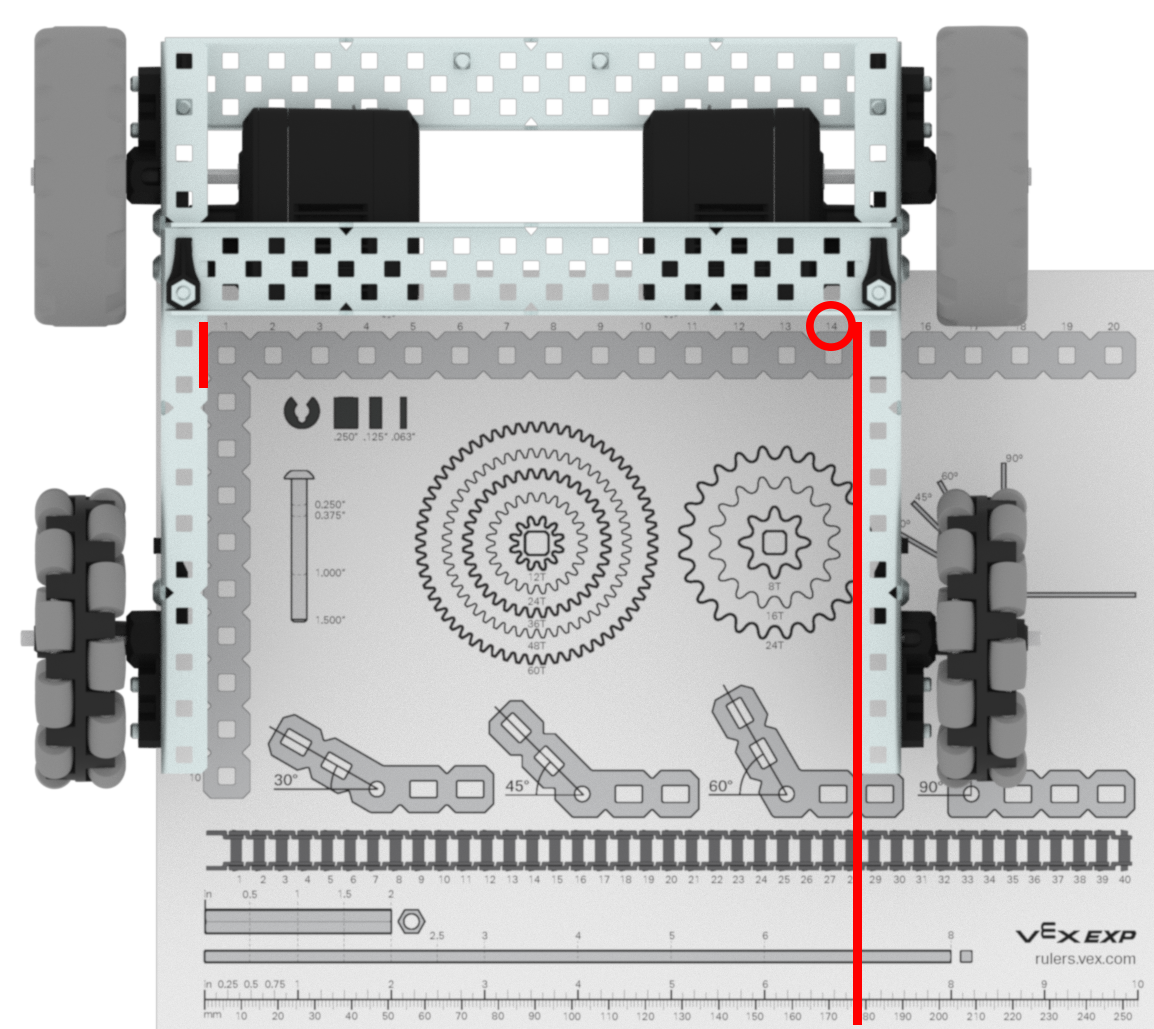

Misurazione della distanza tra i canali C sul telaio di un robot. Questo esempio mostra i canali C sul telaio del robot che misurano un passo di 14 o 7 pollici.

Righello stampabile per componenti VEX EXP con scale di misurazione etichettate per identificare le dimensioni delle ruote

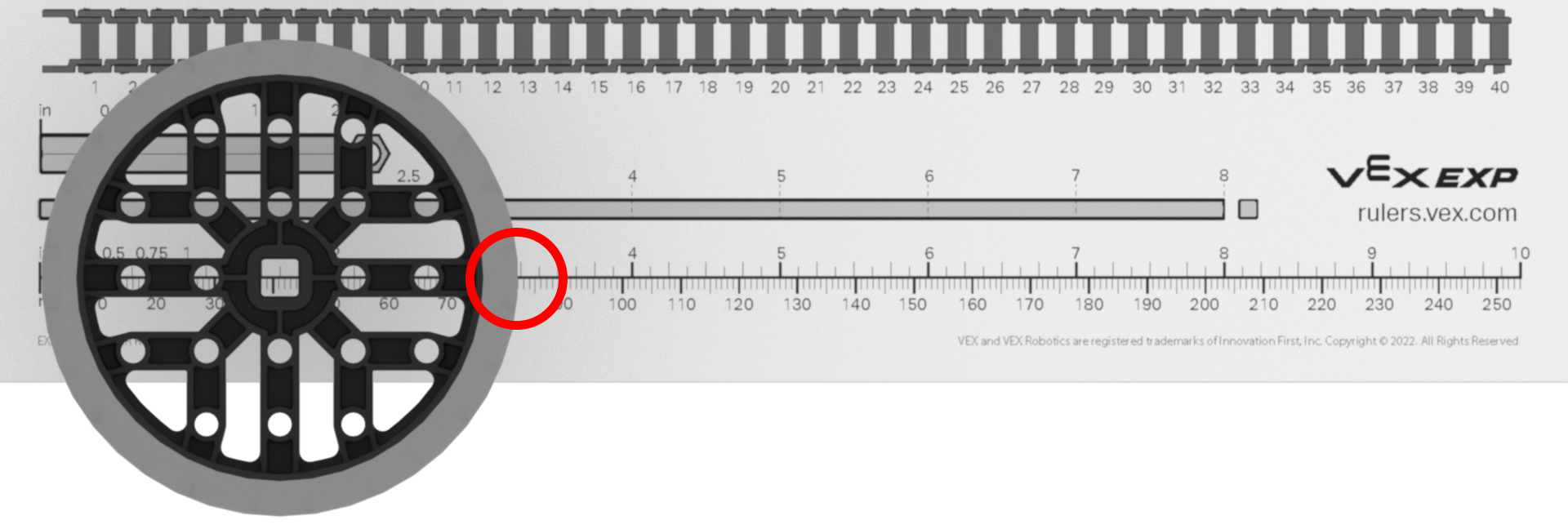

Utilizzo di pollici/millimetri per misurare il diametro delle ruote. L'esempio mostrato è una ruota da viaggio da 3,25 pollici (3,25 pollici/260 millimetri).

Righello stampabile per componenti VEX EXP con tacche di misurazione per identificare le dimensioni della catena

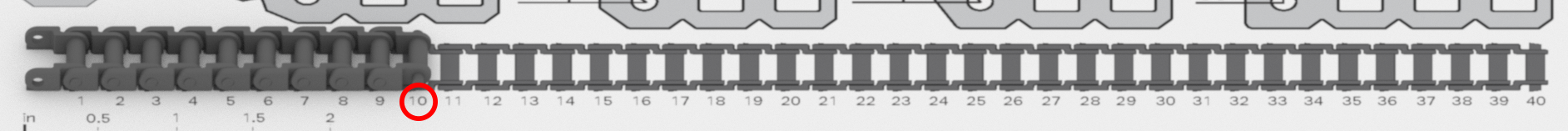

Misurazione del numero di maglie della catena in un sistema catena/pignone.
