Configurazione dei dispositivi a 3 fili in VEXcode EXP – Biblioteca VEX

Quando si inizia a programmare con VEXcode EXP, i blocchi Sensore e Dispositivo a 3 fili non appariranno nella Casella degli strumenti finché non saranno stati configurati.

Aggiunta di un dispositivo a 3 fili

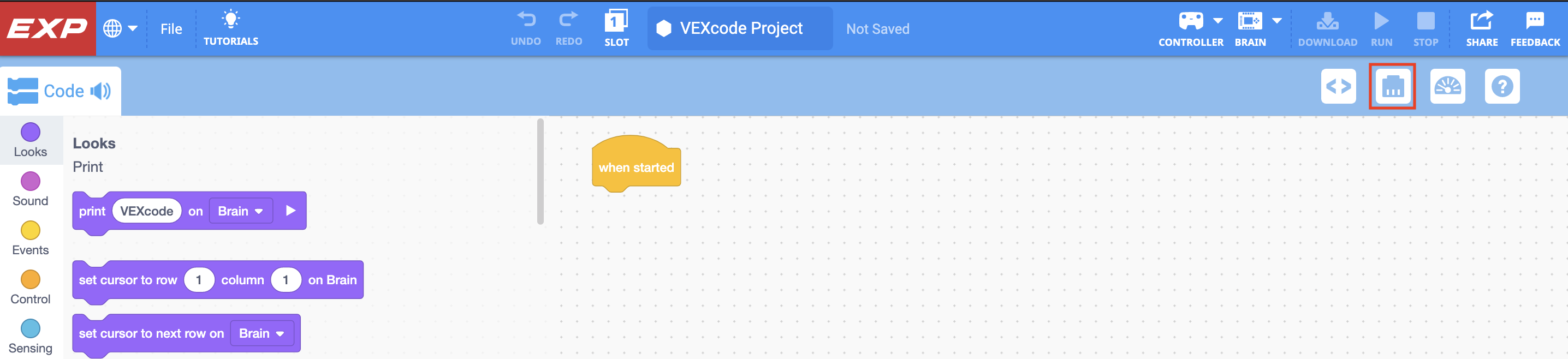

Barra degli strumenti VEXcode EXP con l'icona Dispositivi evidenziata tra le icone Visualizzatore codice e Console di stampa.

Per configurare un dispositivo, selezionare il pulsante Dispositivi per aprire la finestra Dispositivi.

Menu Dispositivi VEXcode EXP con il pulsante Aggiungi un dispositivo visualizzato.

Seleziona "Aggiungi un dispositivo".

Menu Dispositivi VEXcode EXP dopo aver selezionato il pulsante Aggiungi un dispositivo. L'opzione 3 fili è evidenziata.

Seleziona i dispositivi a 3 fili.

Menu Dispositivi VEXcode EXP dopo aver selezionato l'opzione Dispositivo a 3 fili. Viene visualizzato un menu di dispositivi a 3 fili e l'opzione Finecorsa è evidenziata.

Seleziona il dispositivo a 3 fili che stai utilizzando. Questo esempio mostra un interruttore di limite.

Nota: I dispositivi a 3 fili includono finecorsa, interruttore paraurti, codificatore, telemetro, tracciatore di linea, luce, potenziometro, LED, giroscopio, motore-393, servo, accelerometro-2G, accelerometro-6G, ingresso digitale e Uscita digitale. Tutti i dispositivi seguono lo stesso processo di configurazione con un passaggio aggiuntivo per Motor-393.

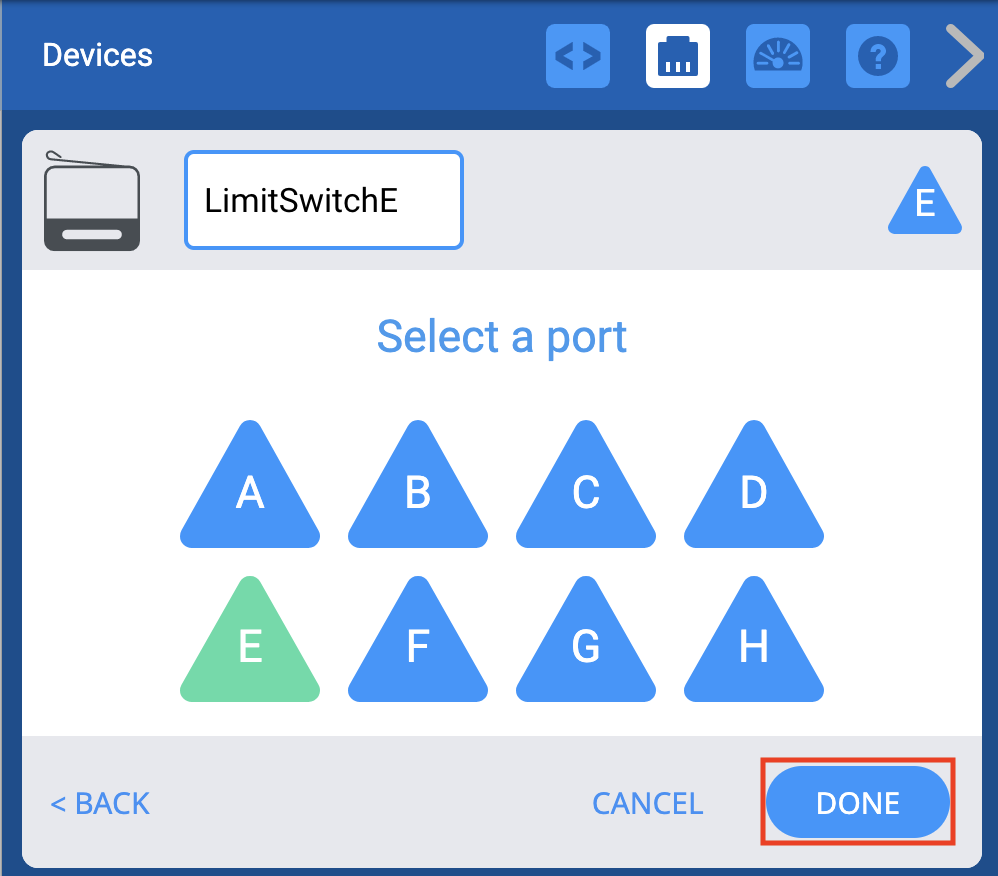

Menu Dispositivi VEXcode EXP dopo aver impostato la porta del nuovo dispositivo su E. In basso, è evidenziato il pulsante Fine.

Seleziona a quale porta è collegato il dispositivo sul VEX EXP Brain. Le porte già configurate per altri dispositivi non saranno disponibili. Una volta selezionata la porta, selezionare “Fine” per sottoporre il dispositivo alla configurazione oppure “Annulla” per tornare al menu Dispositivi.

Nota:Selezionando “Annulla” si annulleranno tutte le modifiche apportate al dispositivo e non faranno parte della configurazione.

Modifica della porta di un dispositivo a 3 fili

Menu Dispositivi VEXcode EXP con visualizzato il Finecorsa aggiunto in precedenza.

È possibile modificare il numero di porta per il dispositivo a 3 fili selezionando il dispositivo a 3 fili nella finestra Dispositivi.

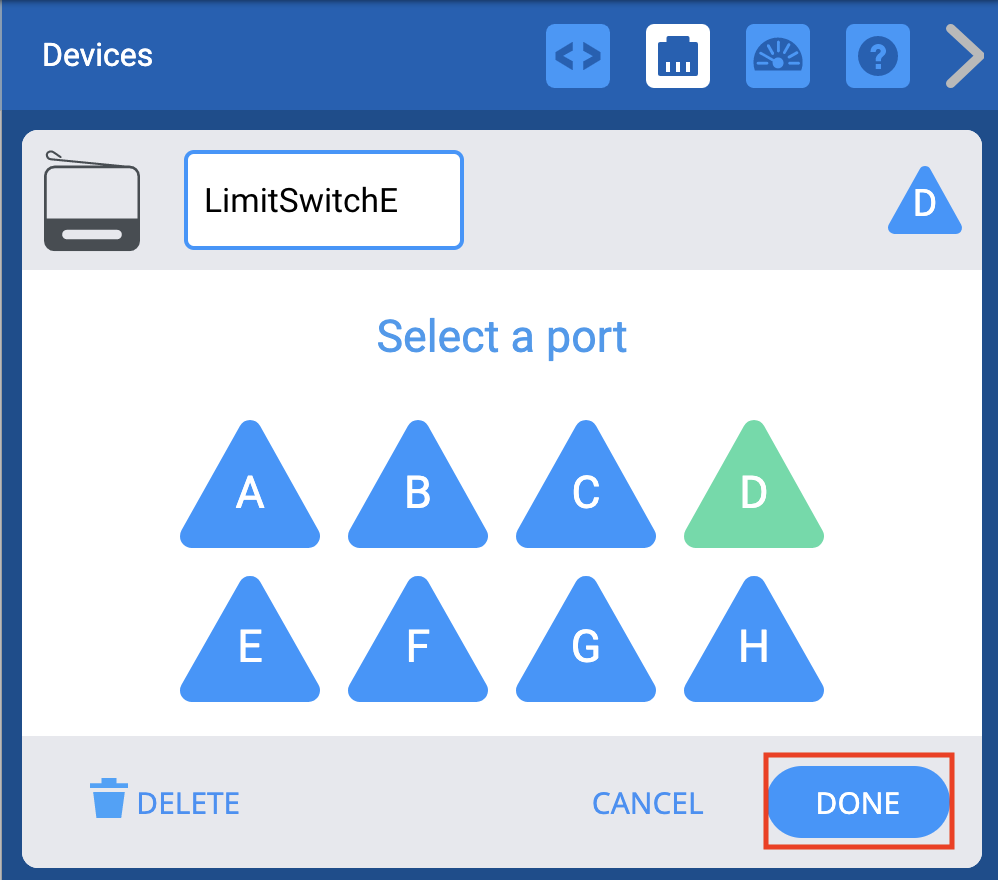

Menu Dispositivi VEXcode EXP dopo aver modificato la porta del dispositivo in D. L'opzione porta D è ora colorata di verde. In basso è evidenziato il pulsante Fine.

Selezionare una porta diversa nella schermata Selezione porta e il numero della porta diventerà verde. Quindi seleziona "Fine" per inviare la modifica.

Rinominare un dispositivo a 3 fili

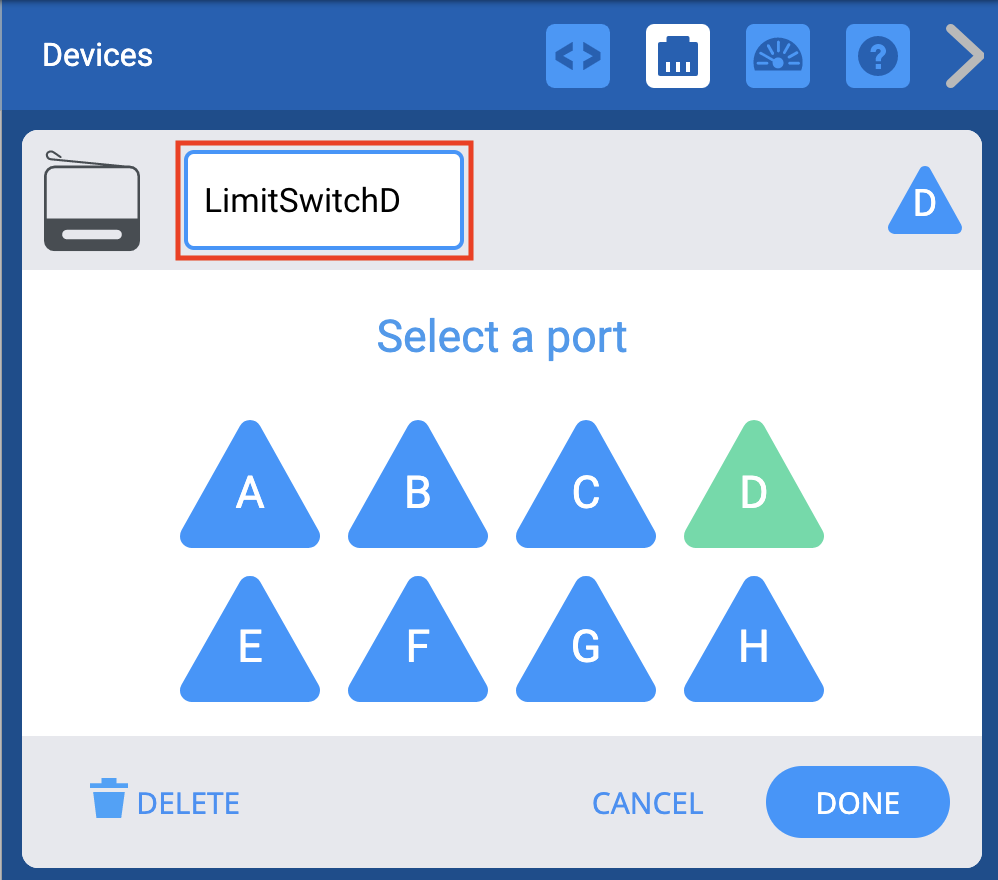

Finestra Dispositivi VEXcode EXP con le opzioni Finecorsa visualizzate. In alto, il nome del dispositivo è evidenziato per indicare che può essere rinominato.

È inoltre possibile rinominare il dispositivo a 3 fili modificando il nome nella casella di testo nella parte superiore della schermata Selezione porta. Se selezioni un nome non valido, la casella di testo verrà evidenziata in rosso per indicarlo. Quindi seleziona "Fine" per inviare le modifiche del dispositivo alla configurazione.

VEXcode EXP Quando viene visualizzato il blocco limite con il menu a discesa Finecorsa aperto. Il nome del nuovo dispositivo Limit Switch viene visualizzato nel menu a discesa.

Se modifichi il nome del Dispositivo a 3 fili già utilizzato nel tuo progetto, dovrai aggiornare il nome del dispositivo nel Blocco con il nuovo nome utilizzando il menu a discesa.

Eliminazione di un dispositivo a 3 fili

Finestra Dispositivi VEXcode EXP con le opzioni Finecorsa visualizzate. In basso è evidenziato il pulsante Elimina.

I dispositivi a 3 fili possono anche essere eliminati selezionando l'opzione "Elimina" nella parte inferiore della schermata Selezione porta.

Si è verificato un errore VEXcode EXP. Si è verificato un prompt che riporta Si è verificato un errore. A uno dei blocchi del programma è assegnato un dispositivo non valido. Verifica che i tuoi dispositivi siano ancora validi. In basso c'è un pulsante OK.

Nota: Se elimini un Dispositivo a 3 Fili già utilizzato nel tuo progetto, il tuo progetto genererà un errore se provi a scaricarlo finché non eliminerai anche i blocchi che utilizzavano il dispositivo eliminato.
