Configurazione di una trasmissione a 4 motori in VEXcode EXP – Biblioteca VEX

Quando si inizia a programmare con VEXcode EXP, blocchi dalla categoria Trasmissione non appariranno nella Casella degli strumenti finché non sarà stata configurata una Trasmissione.

Puoi configurare solo una trasmissione per progetto.

Aggiunta di una trasmissione

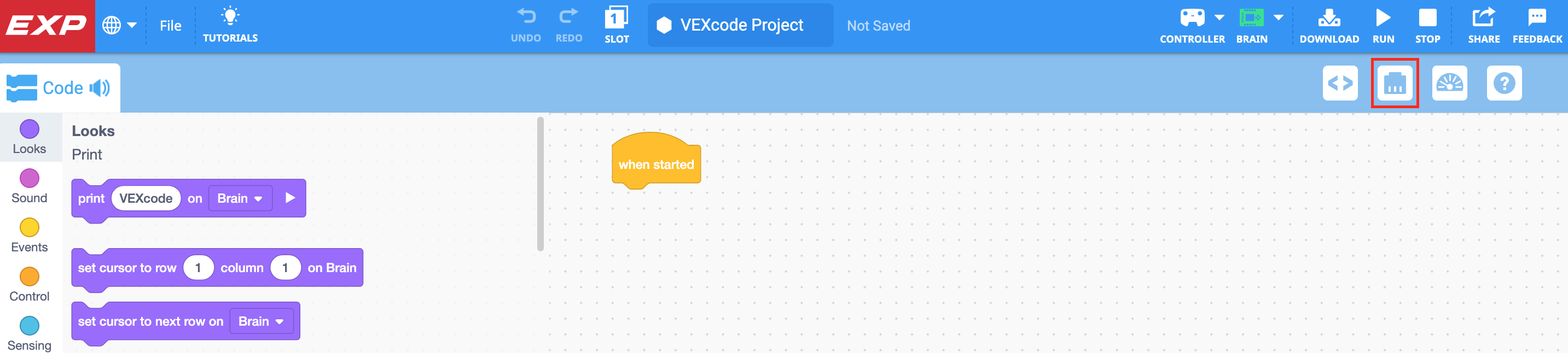

Barra degli strumenti VEXcode EXP con l'icona Dispositivi evidenziata tra le icone Visualizzatore codice e Console di stampa.

Per configurare una trasmissione, seleziona l'icona Dispositivi per aprire la finestra Dispositivi.

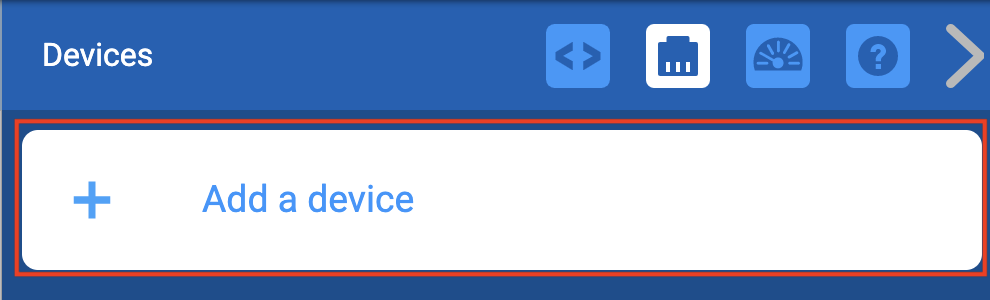

Menu Dispositivi VEXcode EXP con il pulsante Aggiungi un dispositivo evidenziato.

Seleziona "Aggiungi un dispositivo".

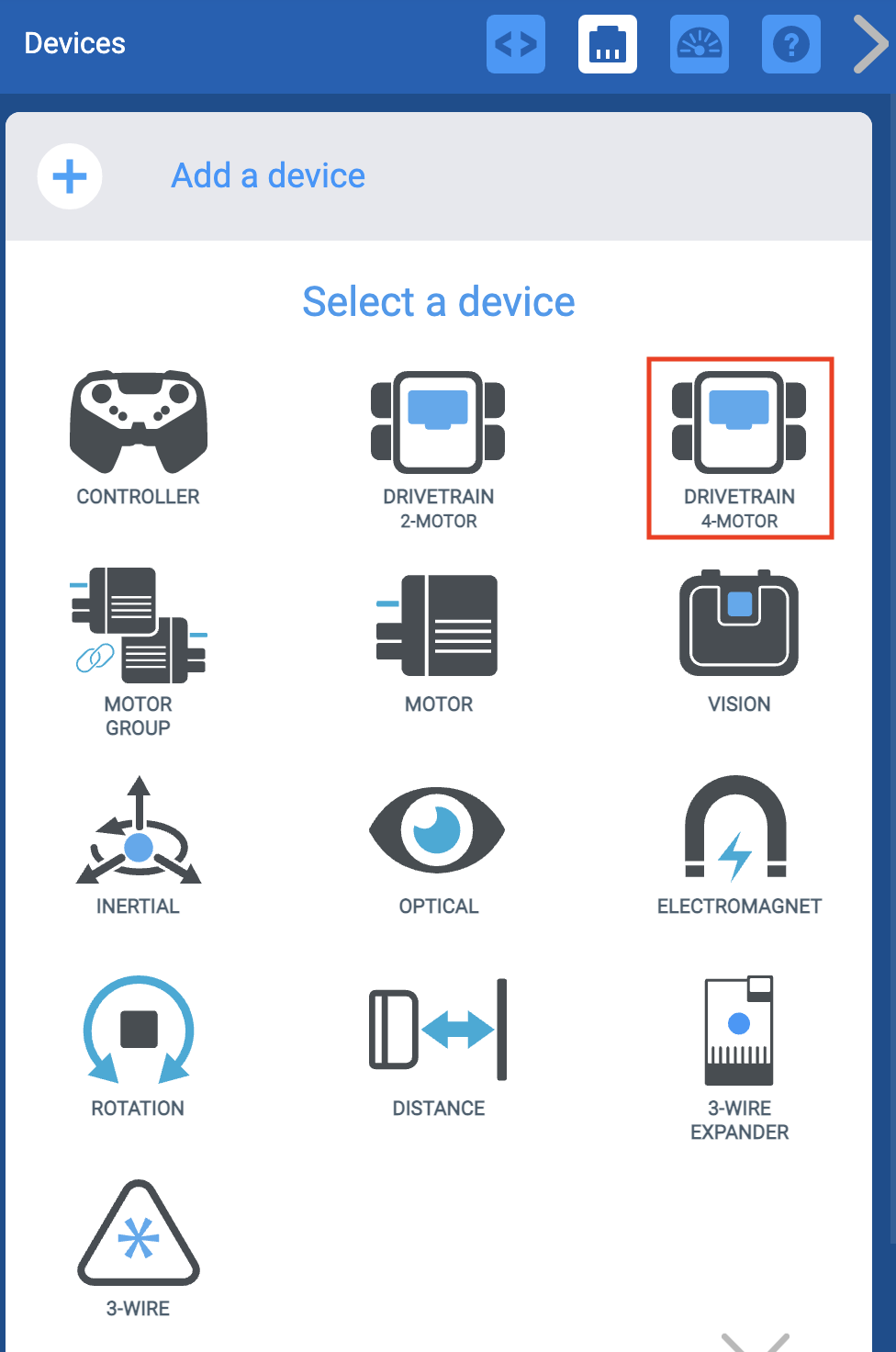

Menu Dispositivi VEXcode EXP dopo aver selezionato il pulsante Aggiungi un dispositivo. È evidenziata l'opzione del motore Drivetrain 4.

Seleziona "Trasmissione 4 motori".

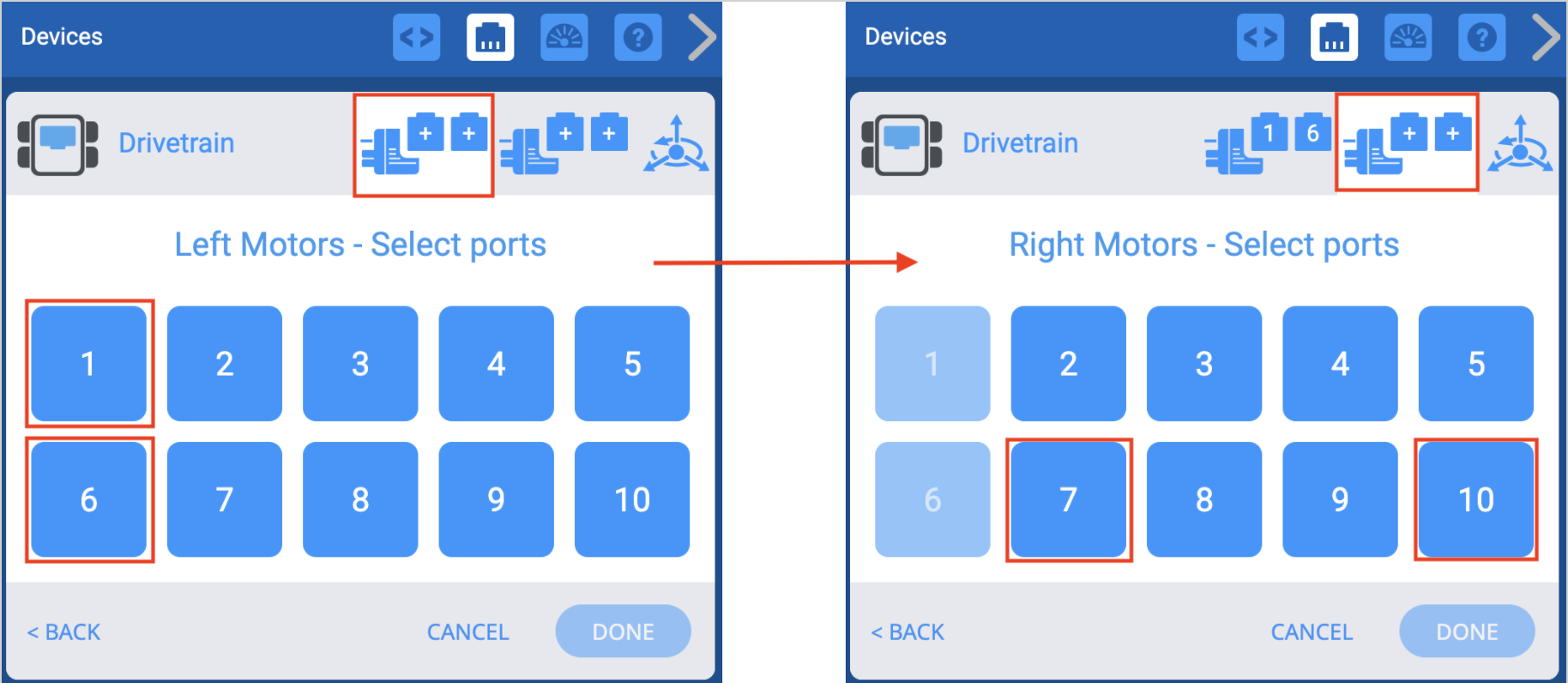

Due schermate affiancate che mostrano il processo di selezione delle porte per i 2 motori di sinistra e i 2 motori di destra.

Seleziona a quali porte sono collegati i motori sinistro e destro sul cervello VEX EXP. Le porte già configurate per altri dispositivi non saranno disponibili.

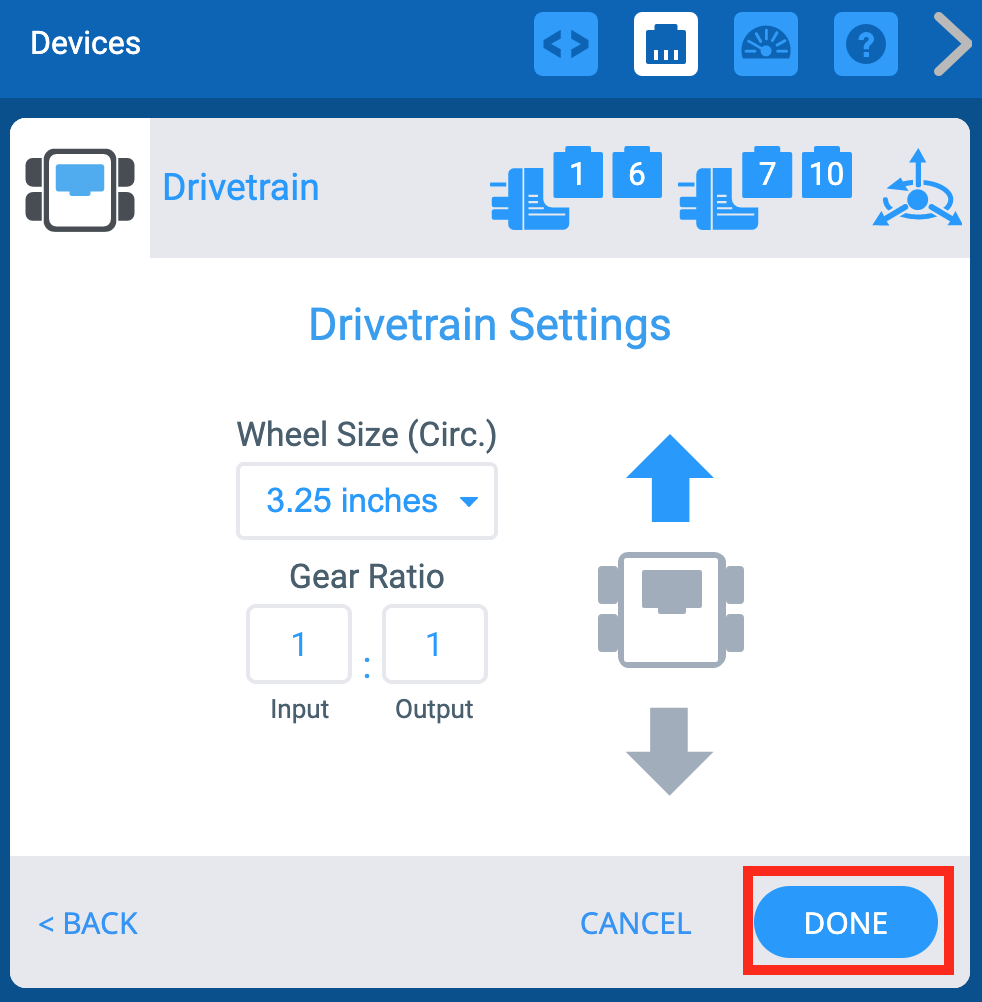

Menu Dispositivi VEXcode EXP dopo aver selezionato le Porte trasmissione e con la schermata Impostazioni trasmissione visualizzata. In basso è evidenziato il pulsante Fine.

Una volta configurata la trasmissione, selezionare "Fine" per inviare il dispositivo alla configurazione o "Annulla" per tornare al menu Dispositivi.

Nota: Selezionando “Annulla” si annulleranno tutte le modifiche apportate al dispositivo e non faranno parte della configurazione.

Modifica dei numeri di porta di una trasmissione

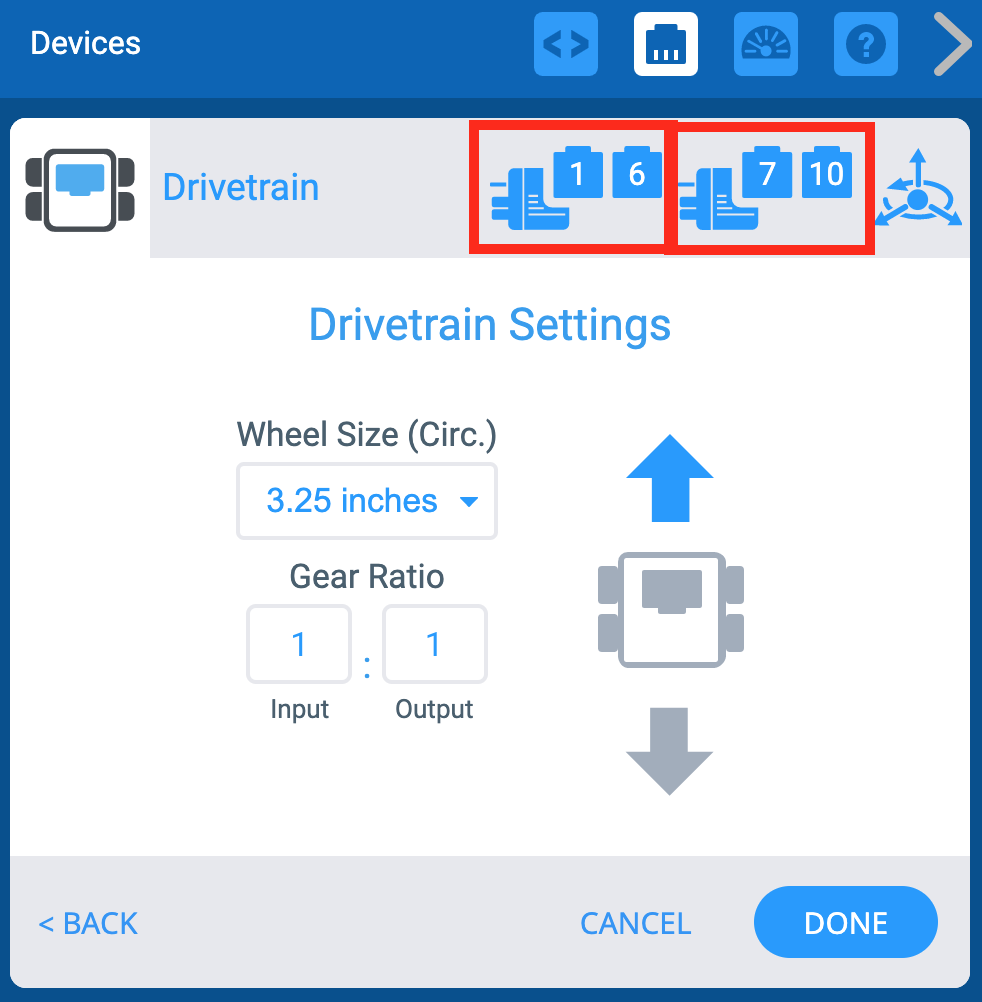

Finestra Dispositivi VEXcode EXP con visualizzato il menu Impostazioni trasmissione. In alto sono evidenziate le icone delle porte del motore sinistro e del motore destro.

Puoi modificare i numeri di porta per i motori sinistro e destro nella trasmissione selezionando l'icona di una presa nell'angolo in alto a destra della schermata Opzioni.

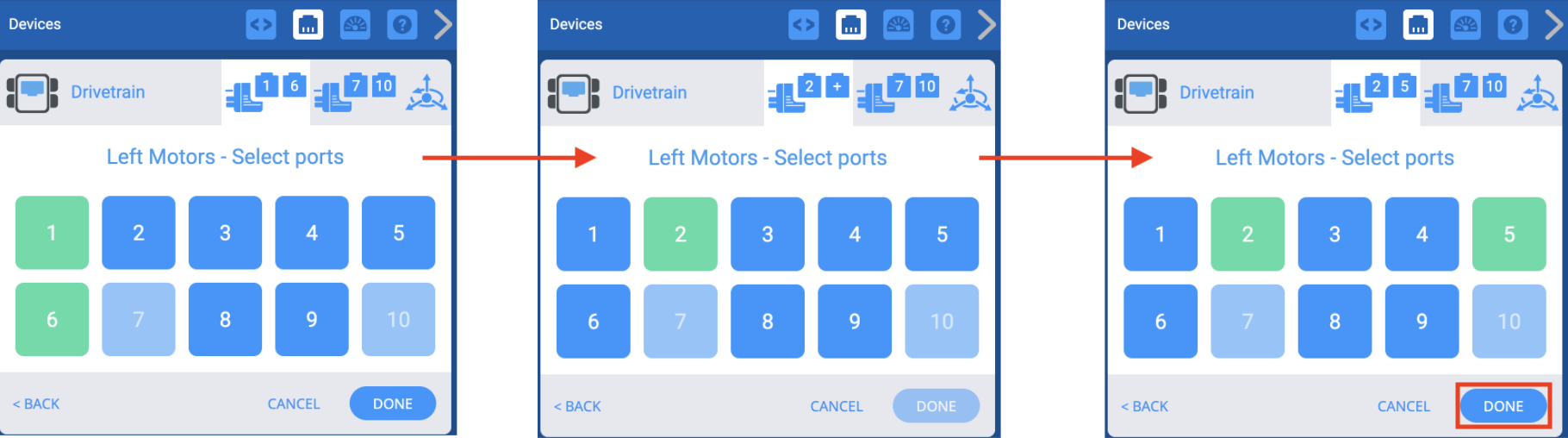

Tre schermate affiancate che mostrano il menu Selezione porta utilizzato per modificare i numeri di porta già impostati per i motori. Le porte selezionate in precedenza appariranno in verde e, dopo aver selezionato quelle nuove, l'utente potrà premere Fine per salvare le modifiche.

Selezionare una porta diversa nella schermata Selezione porta e il numero della porta diventerà verde.

Quindi, seleziona Fine per inviare la modifica.

Modifica delle dimensioni delle ruote di una trasmissione

Finestra Dispositivi VEXcode EXP con visualizzato il menu Impostazioni trasmissione. Il menu a discesa Dimensioni ruota è evidenziato.

Puoi modificare la dimensione della ruota per la trasmissione selezionando il menu a discesa sotto "Dimensione ruota".

Modifica del rapporto di trasmissione di una trasmissione

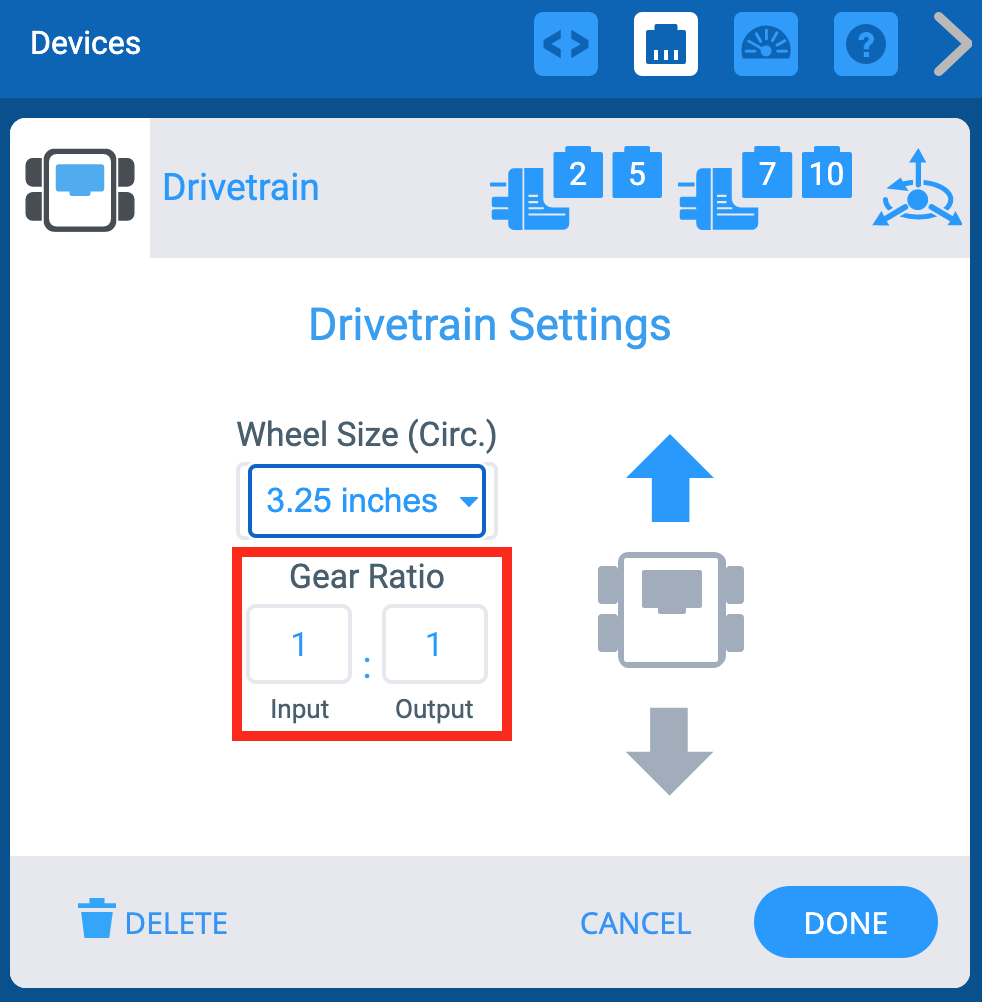

Finestra Dispositivi VEXcode EXP con visualizzato il menu Impostazioni trasmissione. Sono evidenziate le opzioni del rapporto di trasmissione. Sono presenti un campo di input e un campo di output, nonché un simbolo che indica che i numeri rappresentano un rapporto.

È possibile modificare il rapporto di trasmissione per la trasmissione inserendo i valori nelle caselle "Input" e "Output".

Inversione di una trasmissione

Finestra Dispositivi VEXcode EXP con visualizzato il menu Impostazioni trasmissione. Le frecce direzionali sono evidenziate per indicare che possono essere utilizzate per cambiare la direzione della trasmissione.

La schermata Opzioni consente inoltre di invertire la direzione della trasmissione.

Eliminazione di una trasmissione

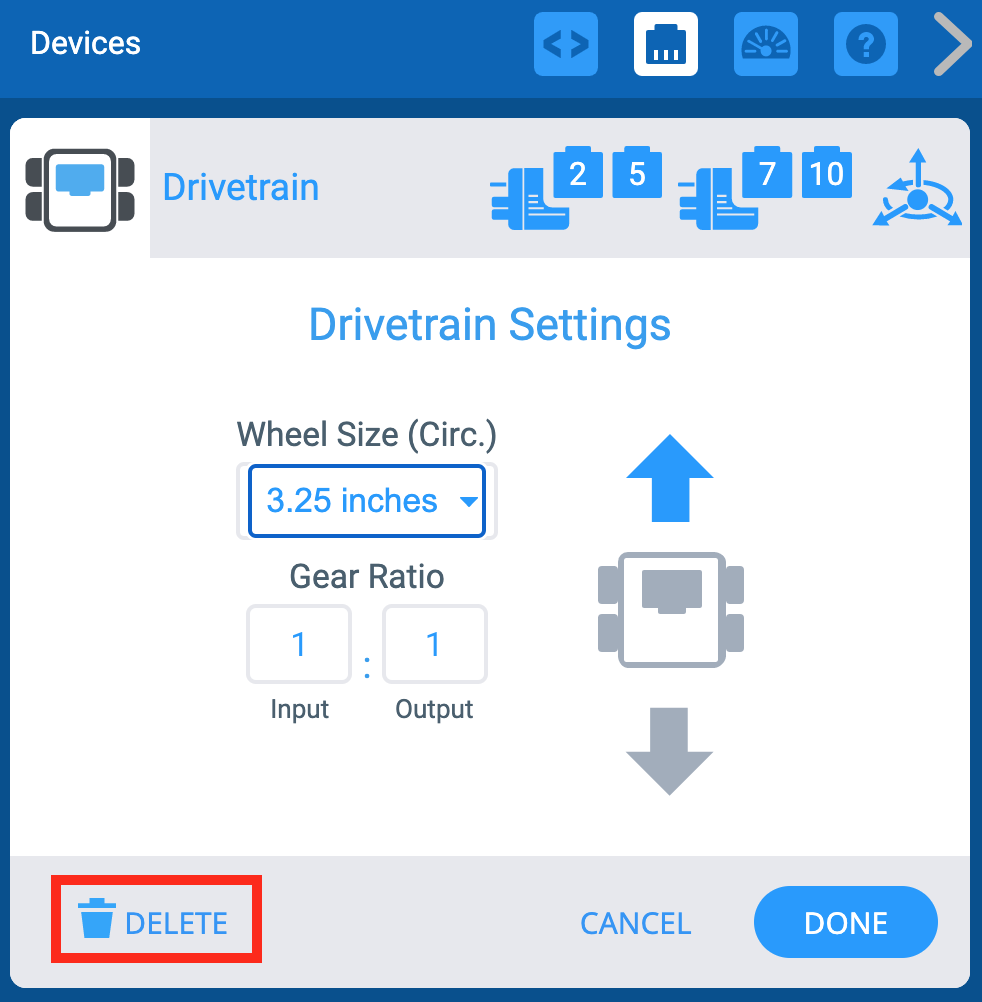

Finestra Dispositivi VEXcode EXP con visualizzato il menu Impostazioni trasmissione. In basso è evidenziato il pulsante Elimina.

È inoltre possibile eliminare una trasmissione selezionando l'opzione "Elimina" nella parte inferiore dello schermo.
