È possibile utilizzare la schermata Dispositivi sul VEX EXP Brain per visualizzare i dati del sensore collegato.

La schermata Brain viene visualizzata nel menu Home con l'opzione Dispositivi selezionata. Dispositivi è la terza opzione nel menu Home.

Utilizzare i pulsanti sinistro e destro per evidenziare l'opzione del menu Dispositivi, quindi premere il pulsante Seleziona per selezionare Dispositivi.

La schermata Brain è visualizzata nel menu Dispositivi, dove vengono segnalate informazioni dai dispositivi connessi in tempo reale. Tre schermate mostrano il pulsante destro utilizzato per navigare e selezionare il sensore ottico. In questo esempio, il sensore ottico è la settima opzione nel menu Dispositivi.

Nel menu Dispositivi vedrai i dispositivi collegati sul tuo robot.

Utilizzare i pulsanti sinistro e destro per evidenziare il sensore desiderato, quindi premere il pulsante Controlla per selezionarlo.

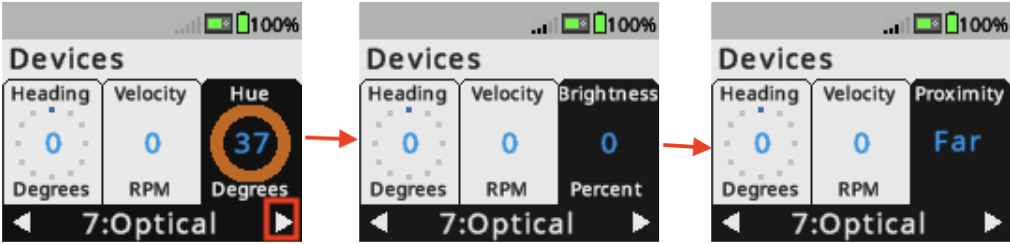

La schermata Brain viene visualizzata nel menu Dispositivi con il sensore ottico selezionato. Tre schermate mostrano il pulsante Controlla utilizzato per scorrere le opzioni dei dati del sensore ottico. Innanzitutto, il sensore segnala il valore della tonalità, poi la luminosità e infine la prossimità.

Se il sensore segnala più tipi di dati, è possibile utilizzare il pulsante Controlla per scorrere le opzioni dei dati del sensore.

In questa immagine di esempio, il sensore ottico può mostrare il valore di tonalità, luminosità o prossimità.

La schermata Brain è visualizzata con la dashboard del sensore ottico aperta dal menu Dispositivi. Vengono visualizzate informazioni sul sensore, come tonalità, LED, luminosità, prossimità e Smart Port del sensore.

Continua a premere il pulsante Controlla finché non vedi la visualizzazione Schermata dispositivi desiderata per il sensore selezionato.

Questa immagine di esempio mostra la schermata Dispositivi per il sensore ottico. La schermata Dispositivi mostra la porta a cui è collegato il sensore ottico, nonché il valore di tonalità, colore, LED, luminosità e dati di prossimità.
