Utilizzi VEX IQ (1a generazione)? Vedi questo articolo.
Notare che sono presenti due indicatori luminosi diversi sul controller VEX IQ (2a generazione).
LED di potenza
Il primo indicatore luminoso è chiamato Power LED.
Sono disponibili tre colori del LED di alimentazione per indicare lo stato della batteria del controller VEX IQ e del collegamento radio VEX IQ:
| Colore LED di potenza | Stato del controllore | Stato della batteria del controller | |
|---|---|---|---|
|
|
Verde fisso | Controller ACCESO - NON accoppiato con un Brain | Livello della batteria del controller sufficiente |
|
|
Verde lampeggiante | Controller acceso: abbinato a un cervello | Livello della batteria del controller sufficiente |
|
|
Giallo solido | Associazione attiva | |
|
|
Rosso solido | Controllore acceso | Livello della batteria del controller basso |
|
|
Rosso lampeggiante | Controller acceso: abbinato a un cervello | Livello della batteria del controller basso |
|
|
Rosso lampeggiante veloce | Il firmware sul controller non viene caricato. Visualizza questo articolo. | N / A |
Se il controller non è connesso in modalità wireless a un VEX IQ Brain, consultare questo articolo per maggiori informazioni sull'associazione in modalità wireless di un controller VEX IQ (2a generazione) e di un Brain.

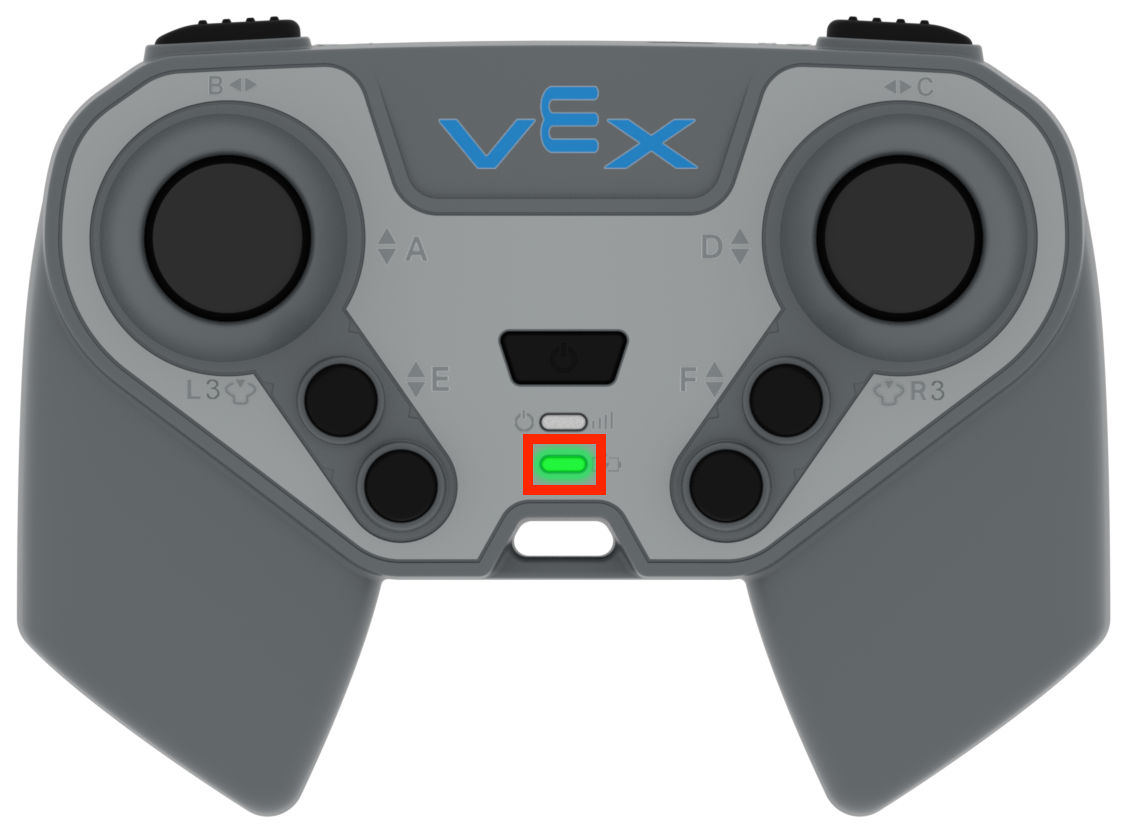

LED di carica
Il secondo è chiamato LED di carica. Questo LED si illumina solo quando il controller è collegato a un caricabatterie.
Sono disponibili tre colori per il LED di carica: verde, rosso e grigio.
| Colore LED di carica | Stato | |
|---|---|---|
|
|
Verde fisso | La batteria del controller è completamente carica |
|
|
Rosso solido | Carica della batteria del controller in corso |
|
|
Rosso lampeggiante | Guasto alla batteria del controller |
|
|
Spento | Non caricando |
Consultare questo articolo per informazioni su come caricare un controller VEX IQ (2a generazione).
