È possibile utilizzare Sensor Dashboard sul VEX IQ (2a generazione) Brain per visualizzare i dati di un motore o sensore collegato.

La schermata Brain è visualizzata nel menu Home con l'opzione Dispositivi selezionata. Dispositivi è la terza opzione nel menu Home.

Utilizzare i pulsanti sinistro e destro per evidenziare l'opzione del menu Dispositivi, quindi premere il pulsante Seleziona per selezionare Dispositivi.

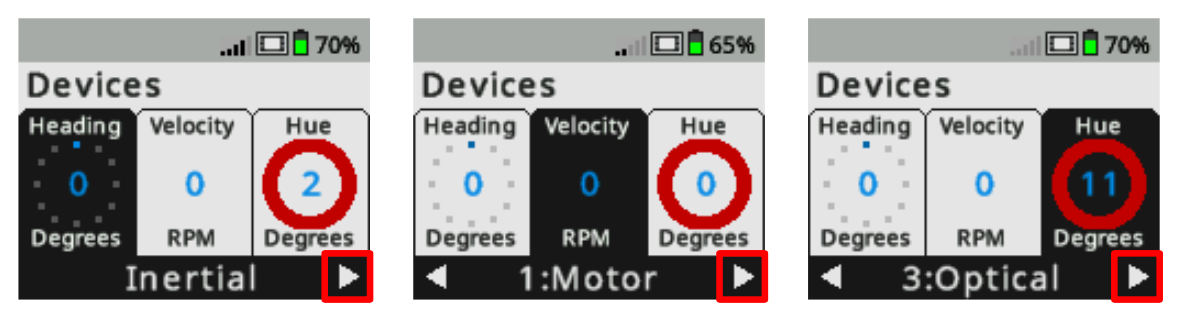

La schermata Brain è visualizzata nel menu Dispositivi, dove vengono segnalate informazioni dai dispositivi connessi in tempo reale. Tre schermate mostrano il pulsante destro utilizzato per navigare e selezionare il sensore ottico. Il sensore ottico è la terza opzione nel menu Dispositivi.

Nel menu Dispositivi vedrai i dispositivi collegati sul tuo robot.

Utilizzare i pulsanti sinistro e destro per evidenziare il sensore desiderato, quindi premere il pulsante Controlla per selezionarlo.

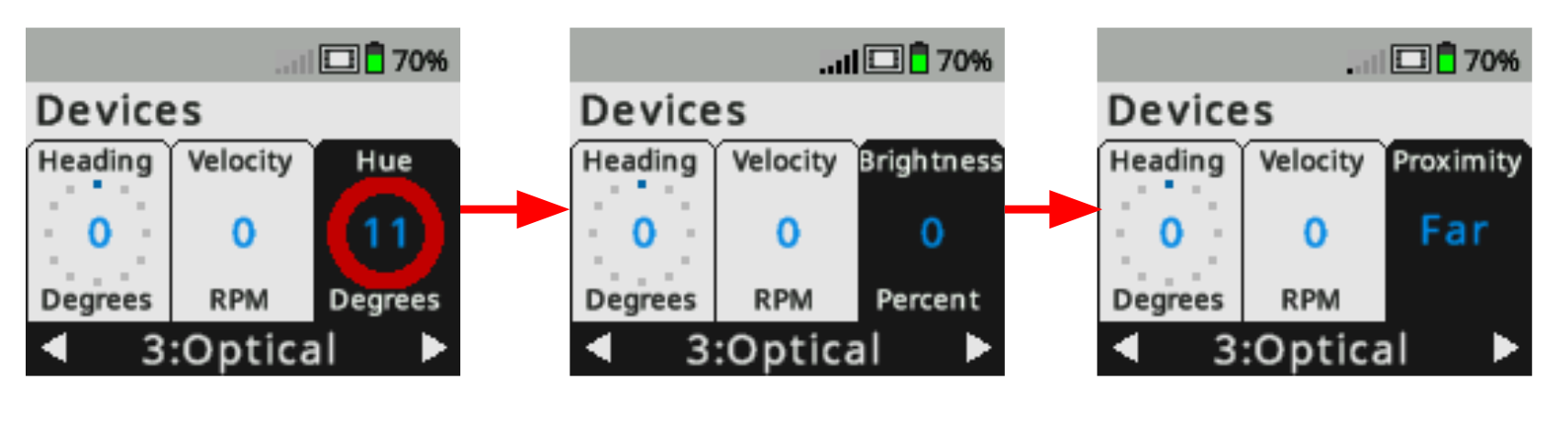

La schermata Cervello viene visualizzata nel menu Dispositivi con il sensore ottico selezionato. Tre schermate mostrano il pulsante Controlla utilizzato per scorrere le opzioni dati del sensore ottico. Per prima cosa, il sensore segnala il valore della tonalità, poi della luminosità e infine della prossimità.

Se il sensore segnala più tipi di dati, è possibile utilizzare il pulsante Controlla per scorrere le opzioni dei dati del sensore.

In questa immagine di esempio, il sensore ottico può mostrare il valore di tonalità, luminosità o prossimità.

La schermata Brain è visualizzata con il pannello dei sensori ottici aperto dal menu Dispositivi. Vengono visualizzate informazioni sul sensore, quali tonalità, LED, luminosità, prossimità e Smart Port del sensore.

Continua a premere il pulsante Controlla finché non vedi la visualizzazione Dashboard desiderata per il sensore selezionato.

Questa immagine di esempio mostra la dashboard del sensore per il sensore ottico. La dashboard mostra la porta a cui è collegato il sensore ottico, nonché il valore di tonalità, colore, LED, luminosità e dati di prossimità.
