Bastano pochi passaggi per connettere un cervello VEX IQ (2a generazione) al VEXcode IQ basato su app sul tuo iPad. Prima di iniziare, assicurati di conoscere il nome del tuo Brain. Per aiuto nel dare un nome al tuo cervello vediquesto articolo.

Per collegare un cervello VEX IQ

Il diagramma mostra una batteria collegata a un cervello IQ. Una freccia indica che la batteria deve essere inserita nella porta di ricarica nella parte inferiore del Brain. La batteria è orientata con il fermo rivolto lontano dal cervello.

Inserisci la batteria nell'IQ Brain.

Il diagramma mostra un dito che tiene premuto il pulsante Brain's Check per attivarlo.

Accendi IQ Brain premendo il pulsante con il segno di spunta.

Avvia VEXcode IQ basato sull'app.

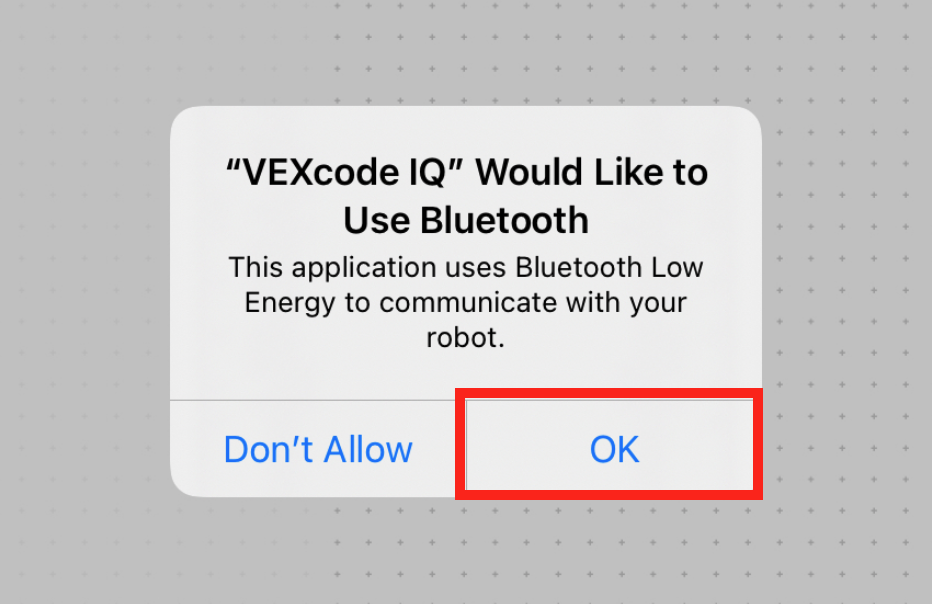

Richiesta Bluetooth dell'iPad che riporta VEXcode IQ Vorrei utilizzare il Bluetooth. Questa applicazione utilizza la tecnologia Bluetooth Low Energy per comunicare con il tuo robot. Ci sono due pulsanti sotto, uno dice Non consentire e l'altro dice OK. Il pulsante OK è evidenziato.

Quando avvii VEXcode IQ, potresti ricevere un messaggio che chiede di verificare l'utilizzo del Bluetooth. Seleziona "OK".

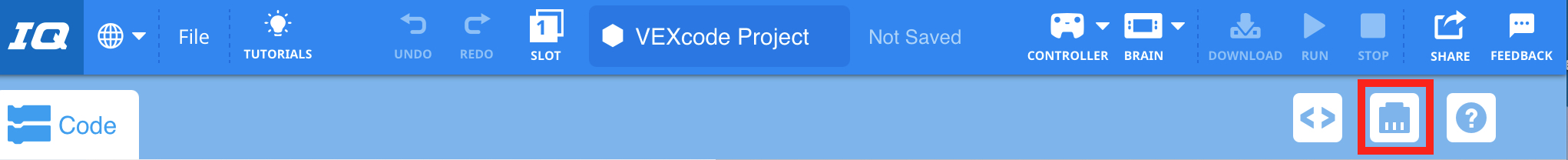

Barra degli strumenti VEXcode IQ con l'icona Dispositivi evidenziata tra le icone Visualizzatore codice e Guida.

Selezionare l'icona della finestra Dispositivo per aprire la finestra Dispositivi.

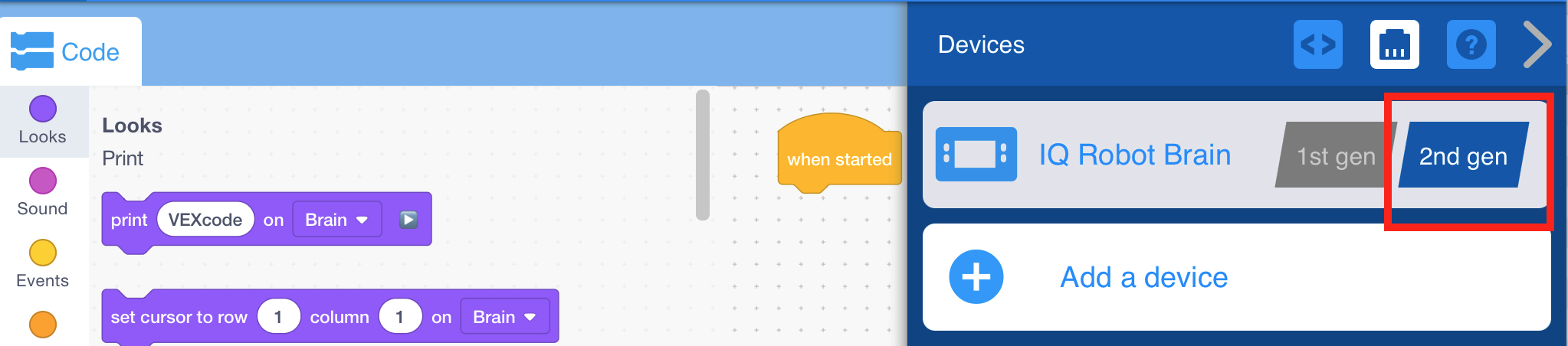

Menu Dispositivi VEXcode IQ con l'impostazione di generazione del cervello del robot IQ mostrata. Questa impostazione è impostata sull'opzione di seconda generazione ed è evidenziata.

Seleziona il pulsante "2a generazione" per indicare che ti stai connettendo a un Brain (2a generazione), quindi chiudi la finestra Dispositivi.

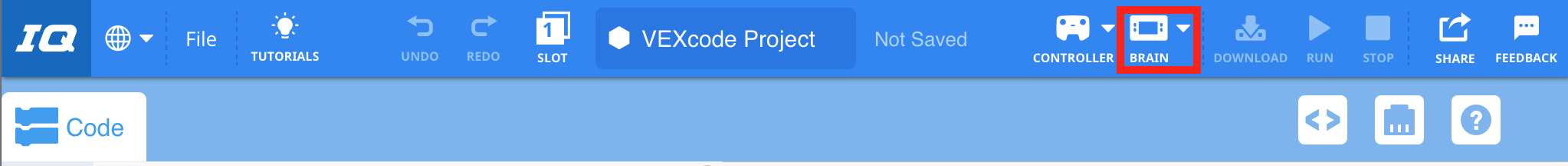

VEXcode IQ con l'icona del cervello sulla barra degli strumenti evidenziata tra le icone Controller e Download.

Seleziona il pulsante Cervello.

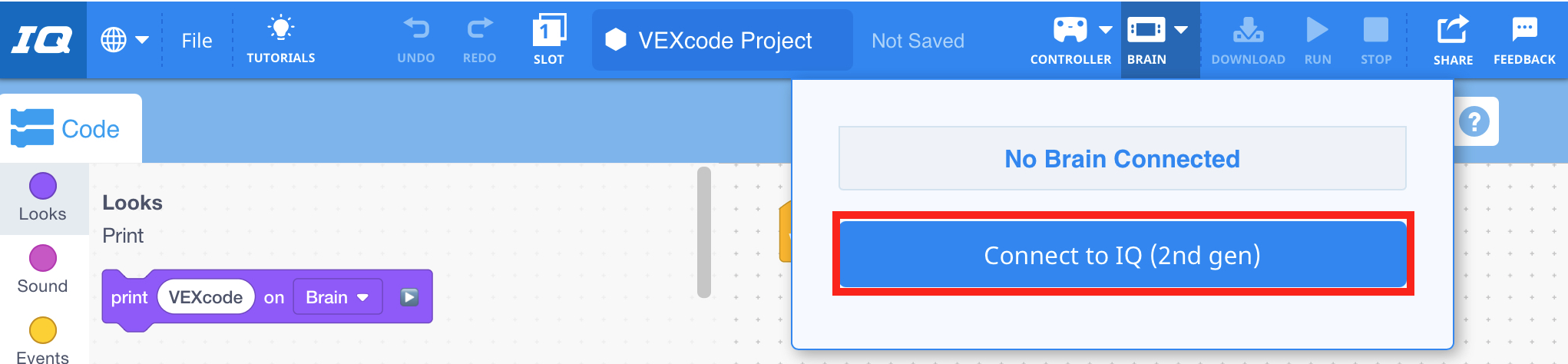

VEXcode IQ con il menu a discesa Cervello aperto e il pulsante Connetti a IQ (2a generazione) evidenziato.

Seleziona "Connetti a IQ (2a generazione)".

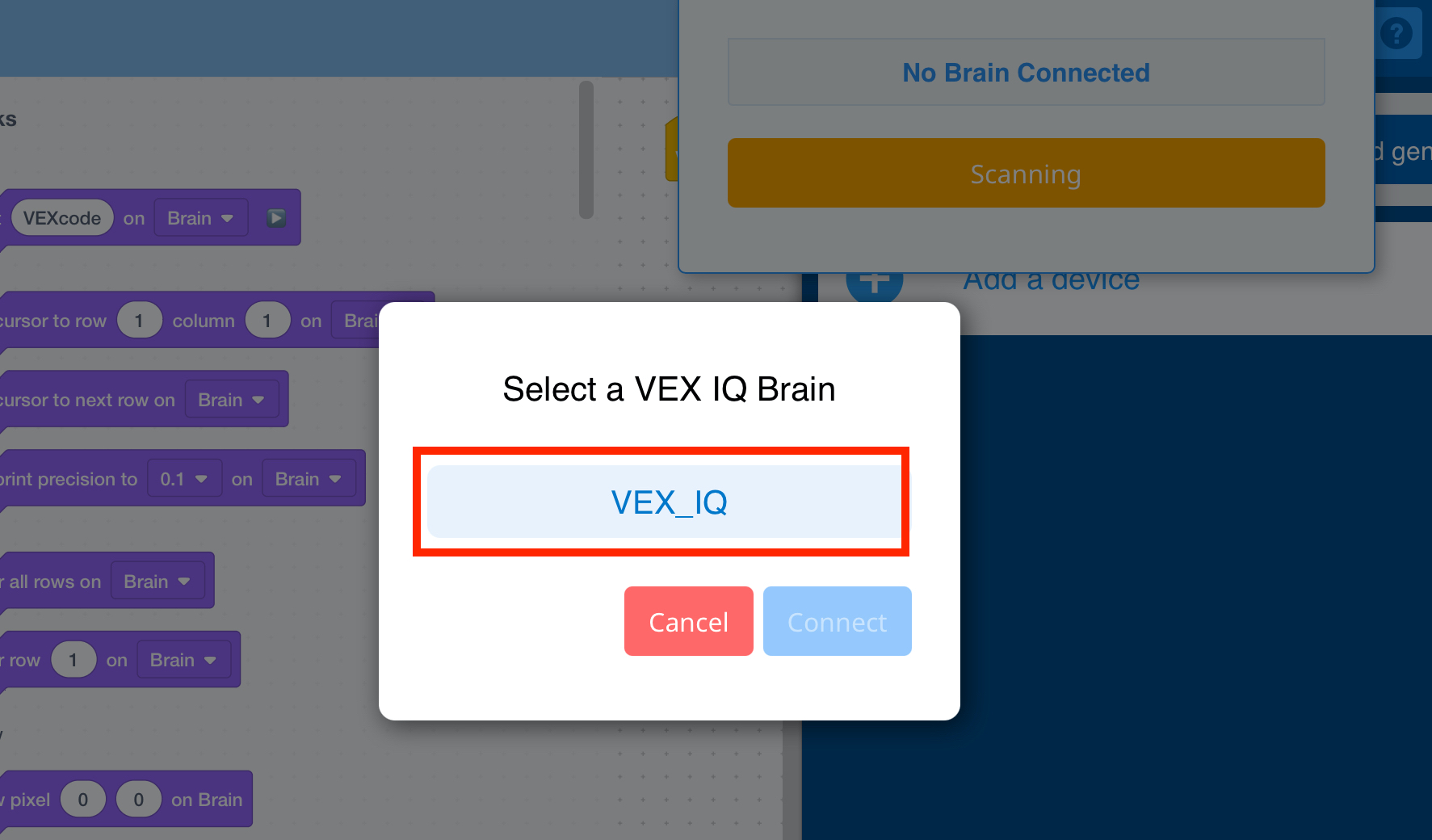

VEXcode IQ Seleziona un prompt VEX IQ Brain che contenga un elenco di IQ Brain a cui connettersi. In questo esempio è elencato solo un cervello, evidenziato.

Apparirà un elenco dei cervelli IQ disponibili. Seleziona il nome del Brain a cui vuoi connetterti.

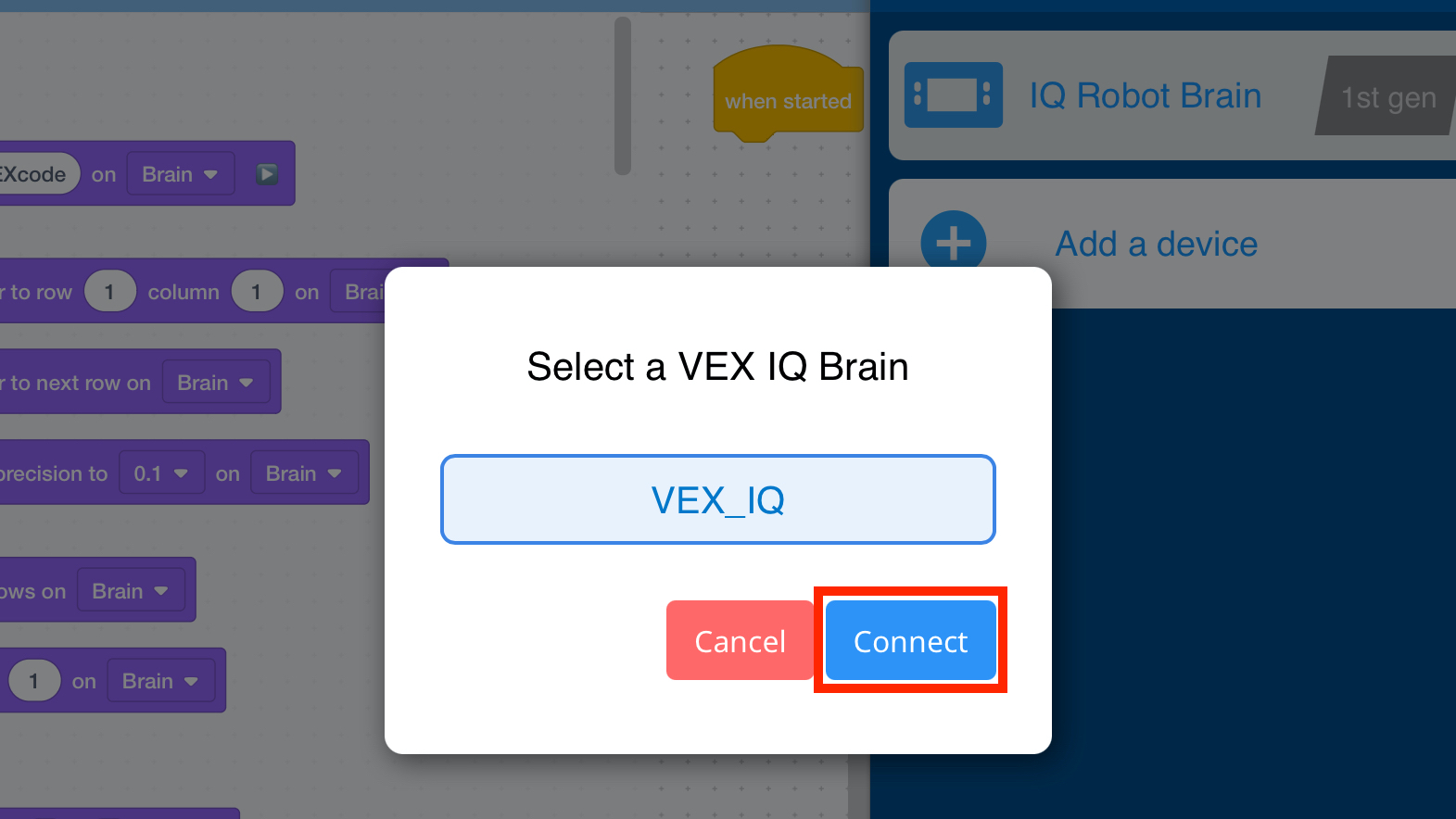

VEXcode IQ Seleziona un prompt VEX IQ Brain che contenga un elenco di IQ Brain a cui connettersi. Il Cervello è stato selezionato e il pulsante Connetti qui sotto è evidenziato.

Una volta scelto un cervello, seleziona il pulsante "Connetti".'

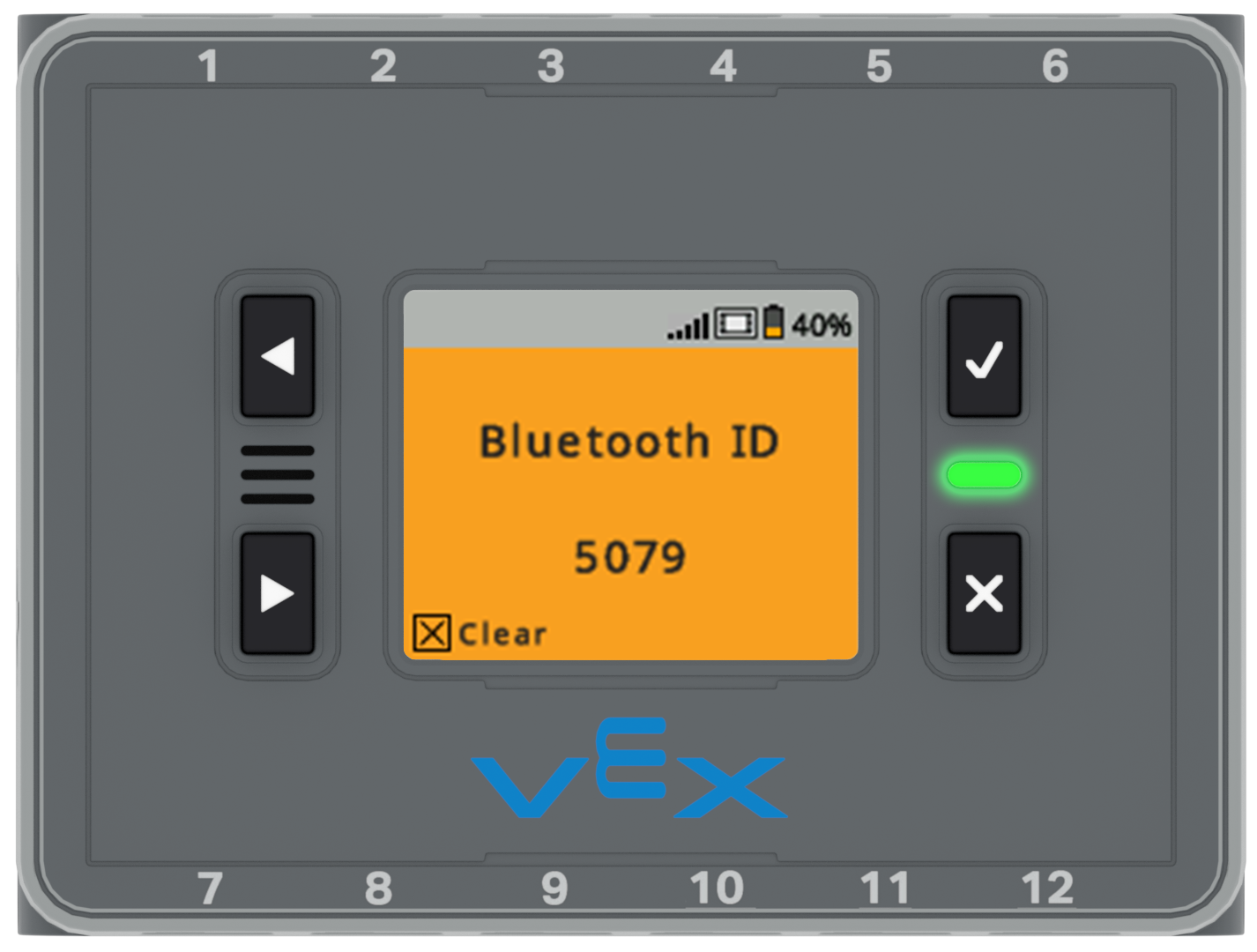

La schermata Brain è visualizzata con uno sfondo arancione e il testo Bluetooth ID 5079. In basso, un'icona indica che è possibile premere il pulsante X per cancellare questo messaggio.

Sullo schermo del cervello apparirà un codice di connessione radio di 4 cifre

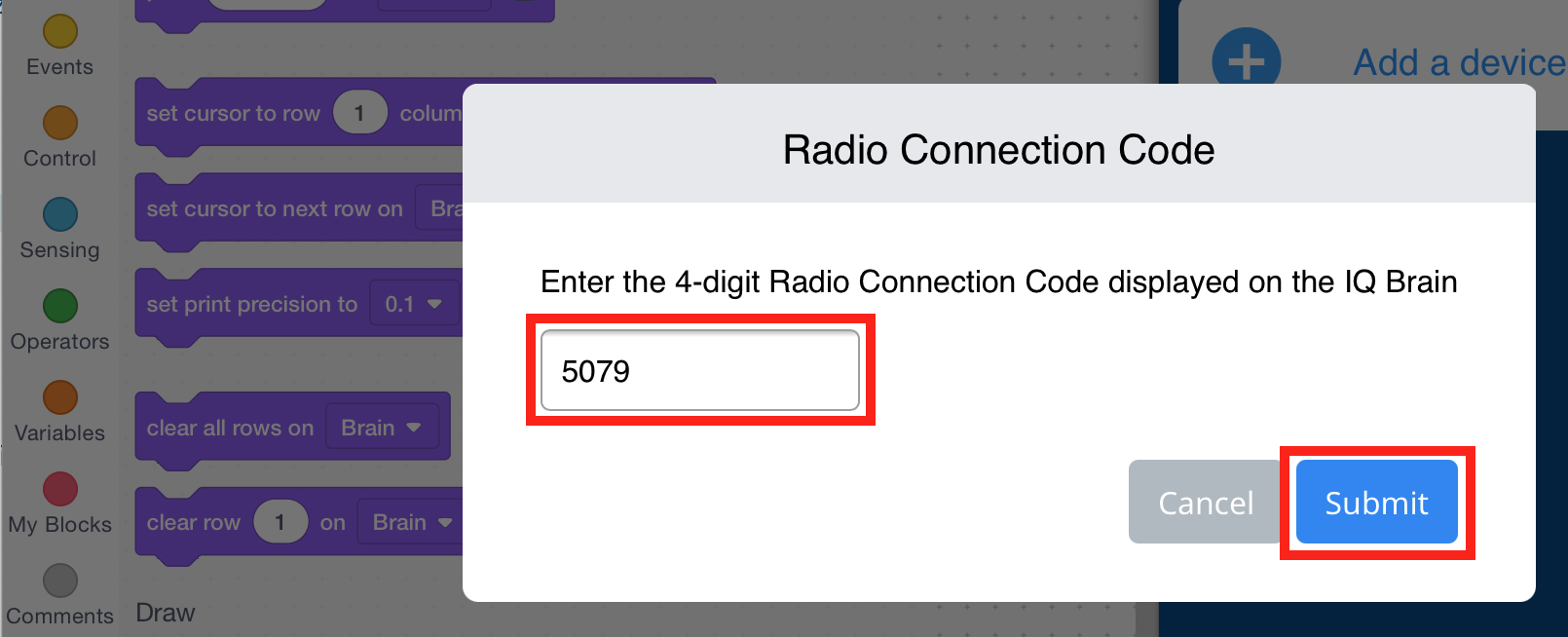

Richiesta del codice di connessione radio VEXcode IQ che recita: Inserisci il codice di connessione radio a 4 cifre visualizzato sull'IQ Brain. In basso c'è un campo in cui inserire il codice e due pulsanti con le scritte Annulla e Invia. Il codice 5079 è stato inserito nel campo e il pulsante Invia è evidenziato.

Digita il codice nel prompt nell'app e seleziona "invia".

VEXcode IQ con il menu a discesa Brain aperto dopo aver connesso un Brain. Il nome del cervello è evidenziato e la sua generazione è indicata come 2a generazione.

L'icona del cervello diventerà verde per indicare che è connessa. Se selezioni l'icona del Cervello, indicherà il nome del Cervello a cui è connesso.

Per disconnettere un cervello VEX IQ

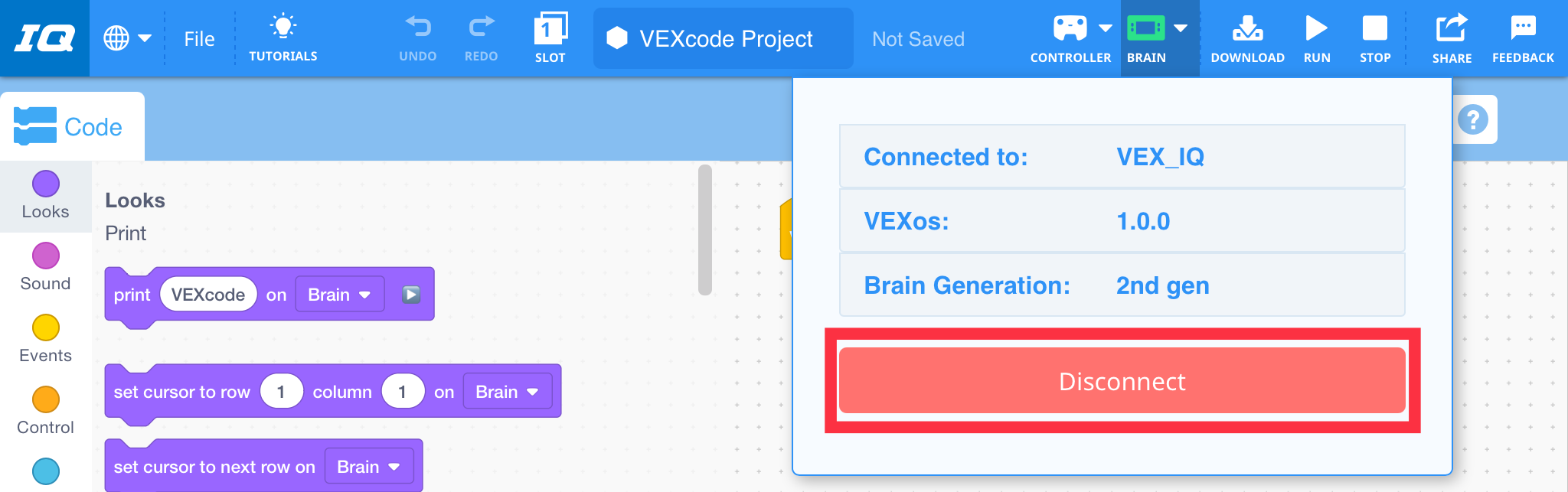

VEXcode IQ con il menu a discesa Cervello aperto. Nel menu viene visualizzato un cervello connesso e il pulsante Disconnetti è evidenziato.

Seleziona "Disconnetti" per disconnettere il tuo IQ Brain da VEXcode IQ.

Problemi di connessione

Se riscontri ancora problemi nella connessione del tuo VEX IQ Brain al VEXcode IQ, questo articolo della Knowledge Base per risolvere i problemi di connessione Bluetooth su iOS.
Se non riesci a risolvere il problema, contatta l'assistenza VEX.
