Il seguente articolo spiegherà come preparare il campo VRC per

Frammenti di codice di campo GPS.

Vista angolata di un campo da gioco V5 vuoto con pannelli in policarbonato inseriti in ciascuna parete del campo, rivolti verso l'interno.

Inserisci i tuoi pannelli in policarbonato in ciascuna parete del campo di gara con la carta/pellicola rivolta verso gli elementi del gioco.

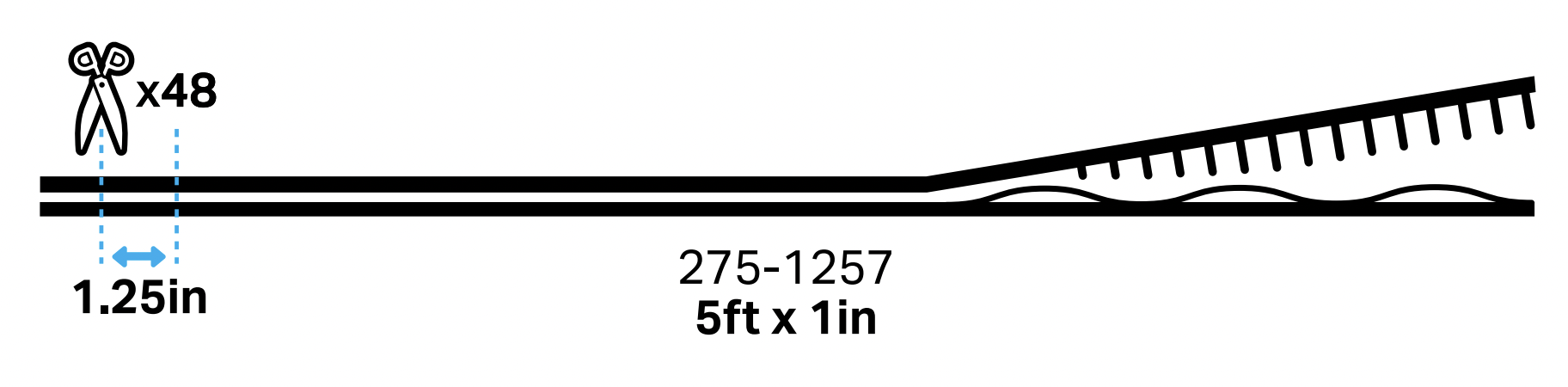

Schema di un pezzo di velcro adesivo che inizialmente misura 5 piedi di lunghezza e 1 pollice di larghezza. L'icona di un paio di forbici indica che il pezzo adesivo deve essere tagliato in pezzi lunghi 1,25 pollici.

Prendi l'adesivo Hook & Loop Adaptive e taglialo in 48 pezzi da 1,25 x 1,00 pollici (3,18 cm x 2,54 cm).

Schema che indica come il pezzo di velcro adesivo tagliato debba essere applicato alla parete del campo partendo da un angolo.

Far aderire l'adesivo ad anello Hook & verticalmente, attaccando il lato ad anello del pezzo di adesivo ad anello Hook & alla parete del campo.

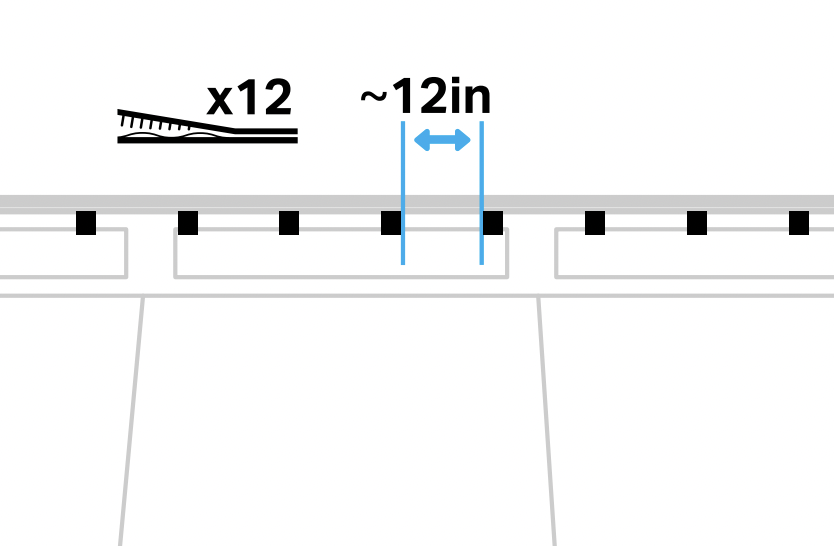

Diagramma che indica che i pezzi di velcro adesivo tagliati devono essere applicati alla parete del campo ogni 12 pollici (30 cm circa).

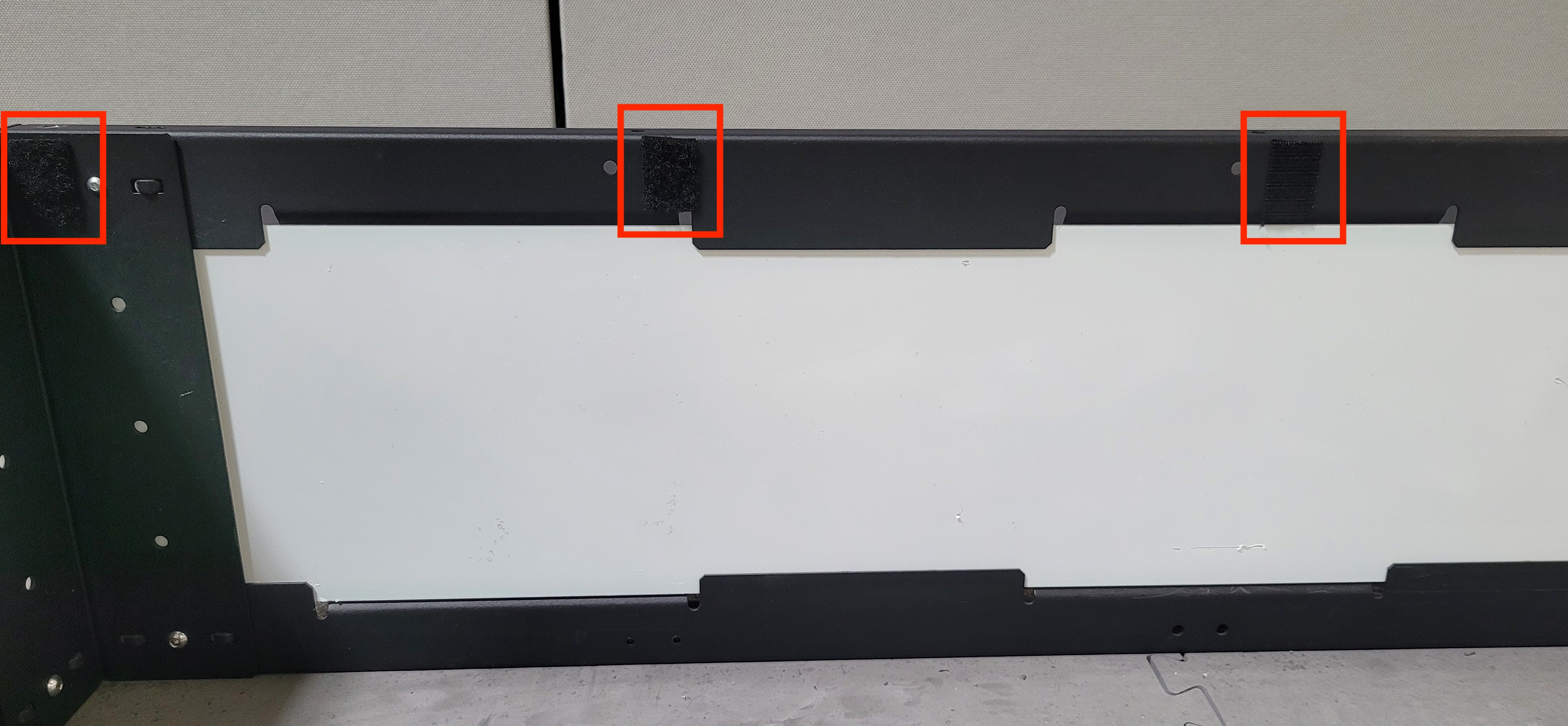

Immagine di esempio di pezzi di velcro adesivo tagliati e applicati alla parete del campo ogni 30 cm circa, evidenziati in figura.

Verranno utilizzati dodici pezzi da 3,18 cm x 2,54 cm (1,25 x 1,00 pollici) per ciascuna delle 4 pareti del campo. Posiziona ciascun pezzo di adesivo Hook & Loop a 12 pollici (30,48 cm) di distanza.

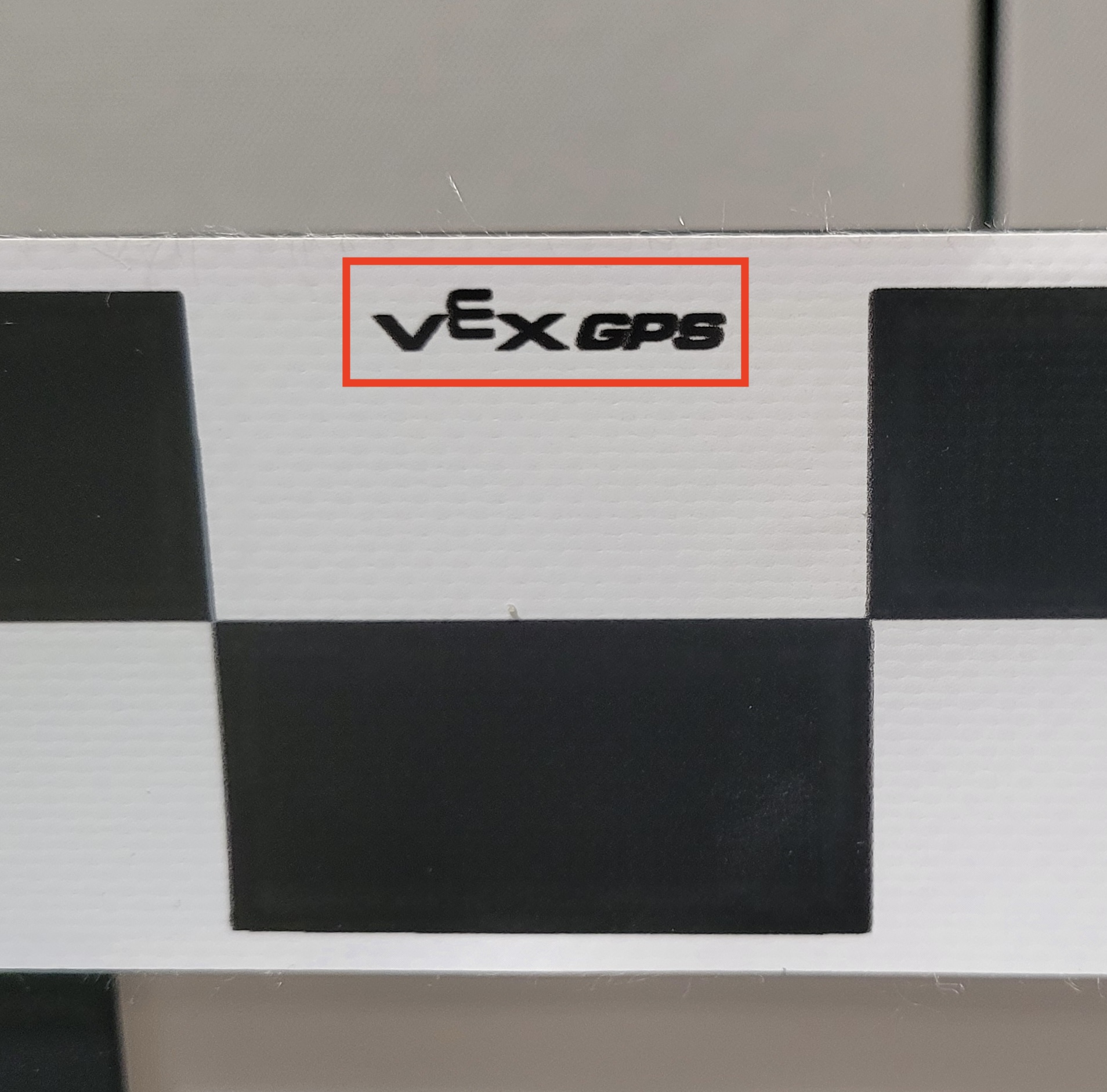

Primo piano di una striscia di codice di campo GPS che mostra il logo VEX GPS che ne indica l'orientamento.

Per identificare il lato superiore delle strisce di codice di campo GPS, il logo "VEX GPS" deve essere rivolto verso l'alto.

Nell'angolo in basso a sinistra di un esempio di striscia di codici di campo GPS è evidenziato il numero 4.

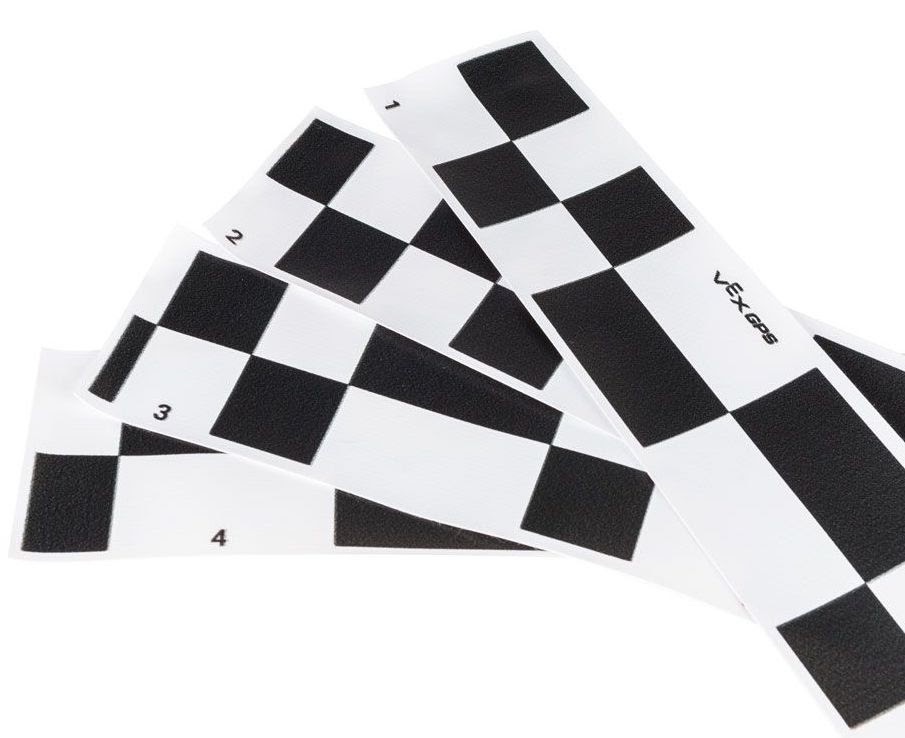

Nell'angolo in basso a sinistra di ciascuna striscia di codice di campo GPS, sarà presente un'etichetta numerica n. 1-4.

Schema di un campo da gioco V5 vuoto con etichette che indicano a quale lato specifico delle pareti del campo corrispondono i numeri della striscia GPS.

Attacca le strisce di codice di campo GPS in base alla loro etichetta numerica sulla parete corrispondente.

La striscia del codice di campo GPS n. 1 verrà posizionata sulla parete a 90°.
La striscia del codice di campo GPS n. 2 verrà posizionata sulla parete a 180°.
La striscia del codice di campo GPS n. 3 verrà posizionata sulla parete a 270°.
La striscia del codice di campo GPS n. 4 verrà posizionata sulla parete a 0°.

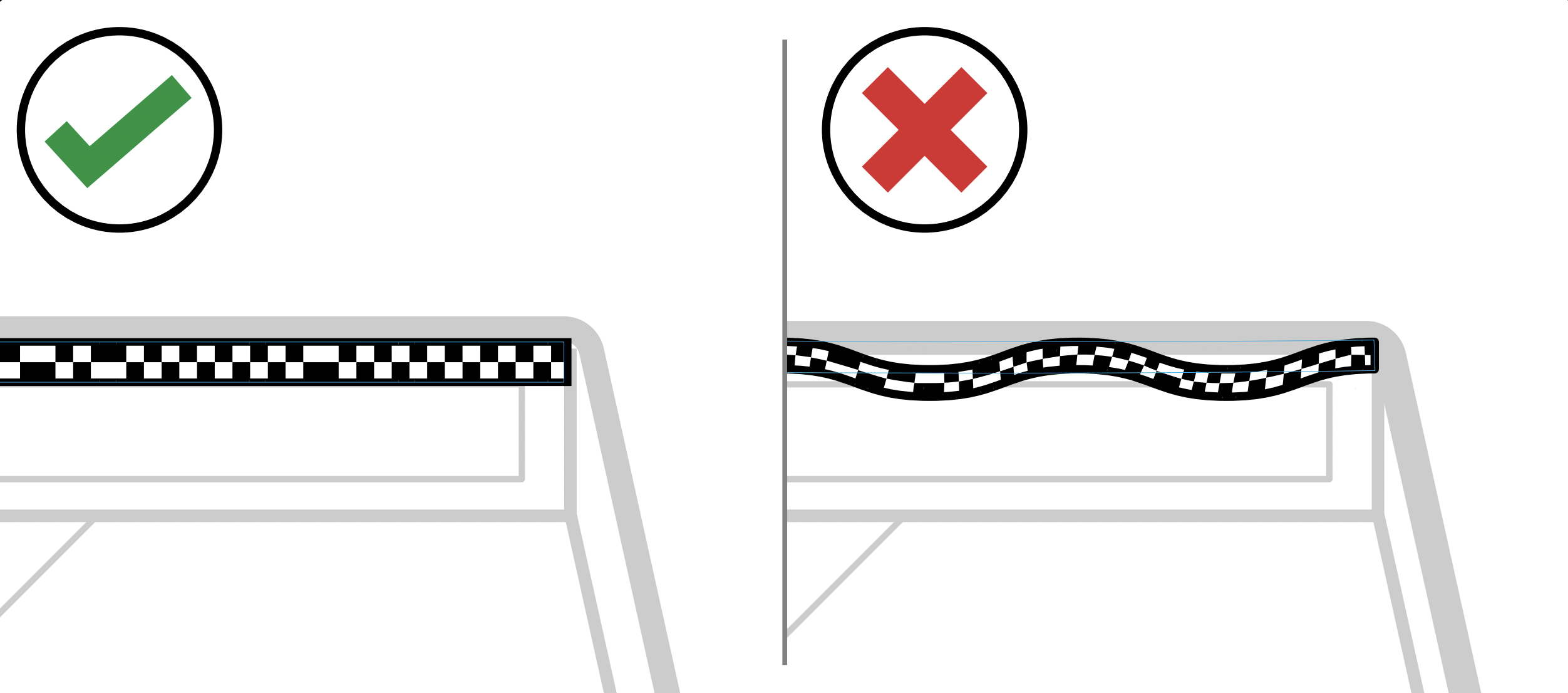

Diagramma che mostra come le strisce del codice di campo GPS debbano essere fissate in piano contro le pareti del campo, senza piegature o allentamenti eccessivi.

Quando si collegano le strisce del codice di campo GPS, assicurarsi che siano piatte contro le pareti del campo. Non dovrebbero esserci grandi spazi tra la striscia del codice di campo GPS e il muro di campo.
