Per iniziare a programmare il drone VEX AIR, devi prima collegare il controller del drone VEX AIR associato a VEXcode AIR. Di seguito sono riportati i passaggi per collegare il controller tramite una connessione USB-C.

Nota: Il drone VEX AIR è destinato all'uso interno. Non far volare il drone all'aperto.

Per maggiori informazioni su come associare il controller al drone, clicca qui.

Accendi il controller tenendo premuto il pulsante Power finché il LED indicatore non inizia a lampeggiare in bianco, quindi rilascialo. Questa animazione mostra questo processo.

Il controller si trova sulla sinistra, con il pulsante di accensione acceso e il cavo USB collegato alla porta USB-C. Sulla destra, l'estremità USB-A del cavo è collegata a un computer.

Utilizzare un cavo USB-C per collegare il controller del drone VEX AIR a un computer.

Connessione a VEXcode AIR basato sul Web

Per accedere a VEXcode AIR basato sul Web, vai su codeair.vex.com in un browser Chrome.

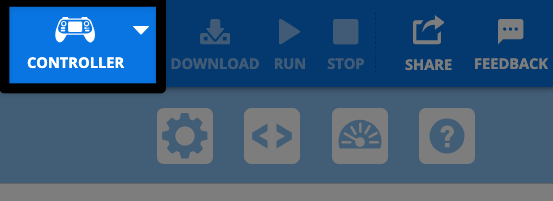

Una schermata di VEXcode con l'icona del controller evidenziata.

Selezionare l'icona Controller nell'angolo in alto a destra.

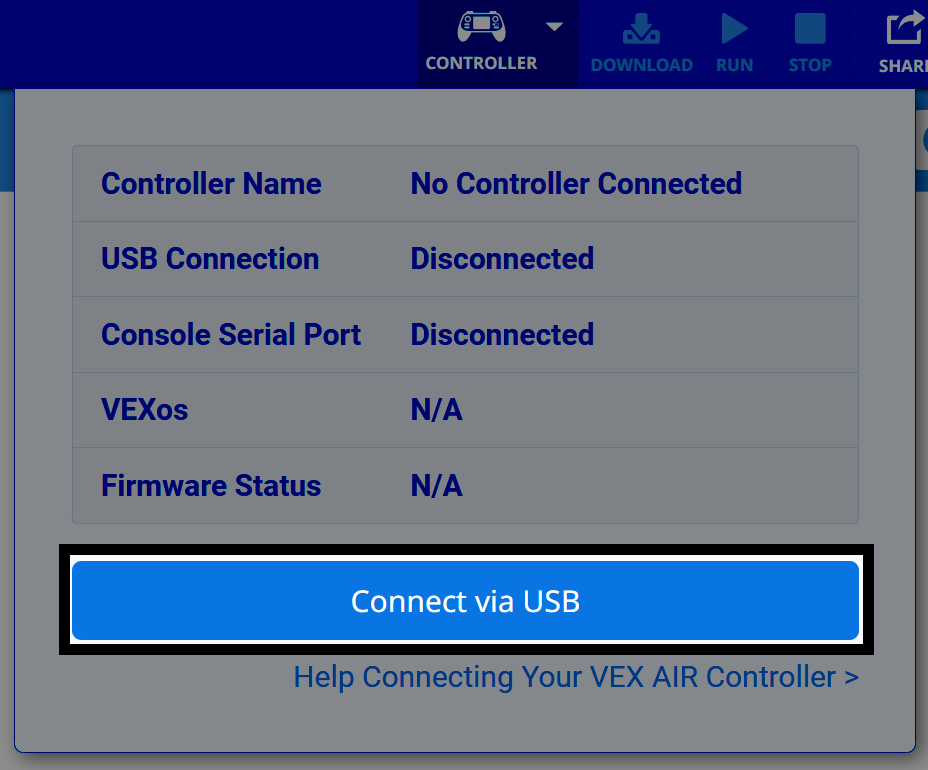

Una finestra sullo stato della connessione che non mostra alcun controller connesso, con il pulsante Connetti tramite USB evidenziato in basso.

Selezionare Connetti tramite USB dal menu.

macOS/Chromebook

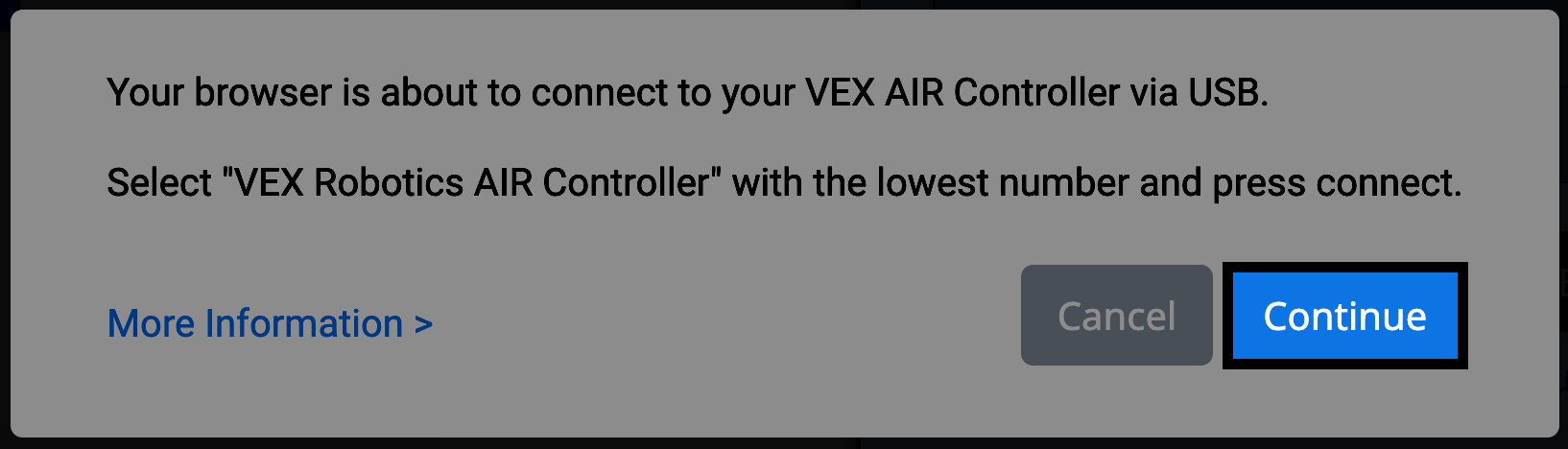

Una finestra di dialogo che indica all'utente di connettersi a un controller VEX AIR tramite USB con i pulsanti Annulla e Continua evidenziati.

Finestre

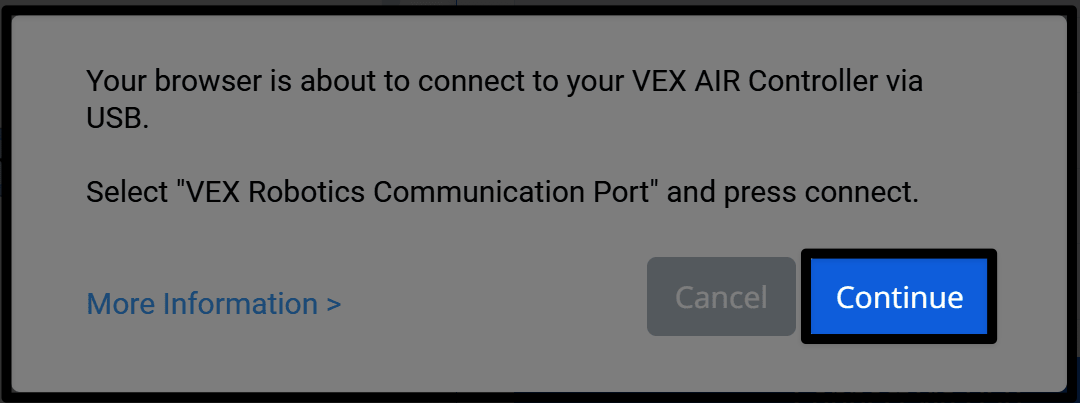

Il prompt di connessione di Windows riporta "Il browser sta per connettersi al controller VEX AIR tramite USB. Selezionare 'VEX Robotics Communication Port' e premere Connetti. Il pulsante Continua nell'angolo in basso a destra è evidenziato.

Seleziona ciascuna immagine qui sopra per ingrandirla.

Apparirà una richiesta in base al tuo dispositivo. Seleziona Continua.

macOS/Chromebook

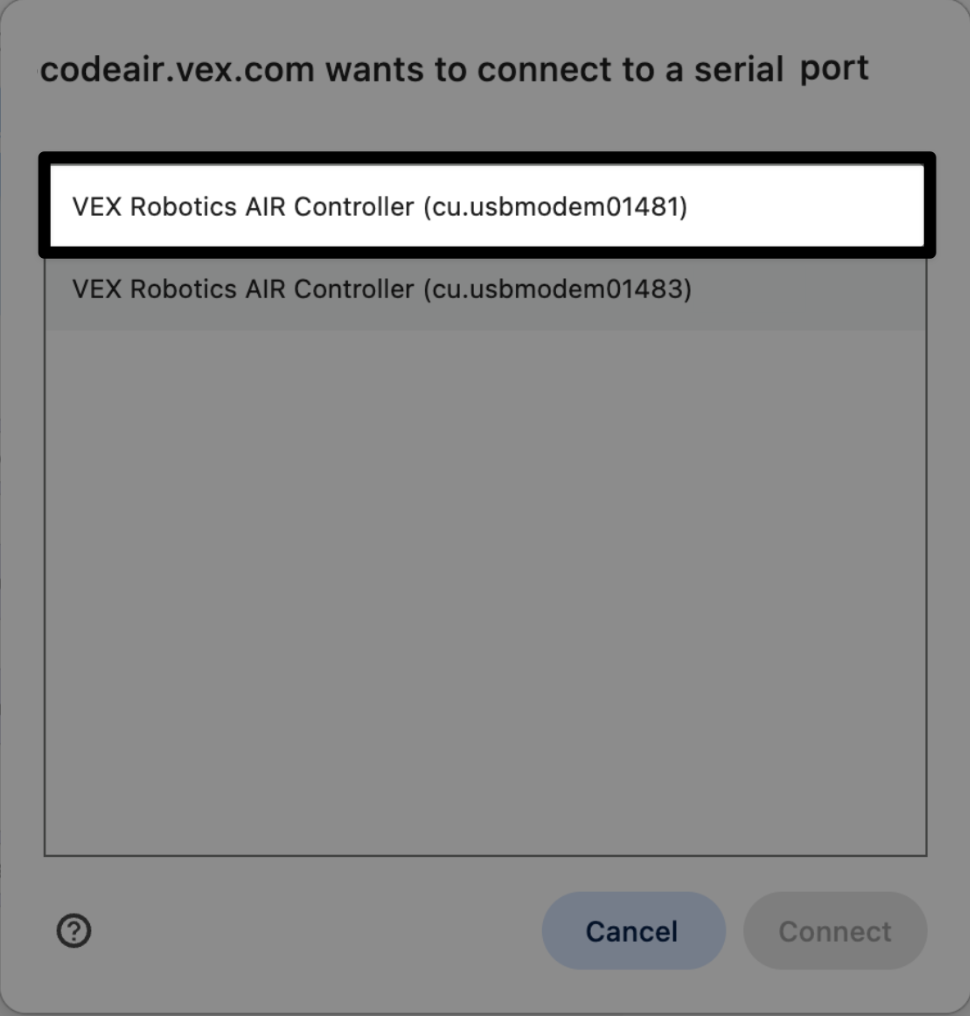

Una finestra di dialogo da codeair.vex.com che richiede di connettersi a una porta seriale, con un'opzione VEX Robotics AIR Controller evidenziata come quella con il numero ID più basso e i pulsanti Annulla e Connetti sotto.

Finestre

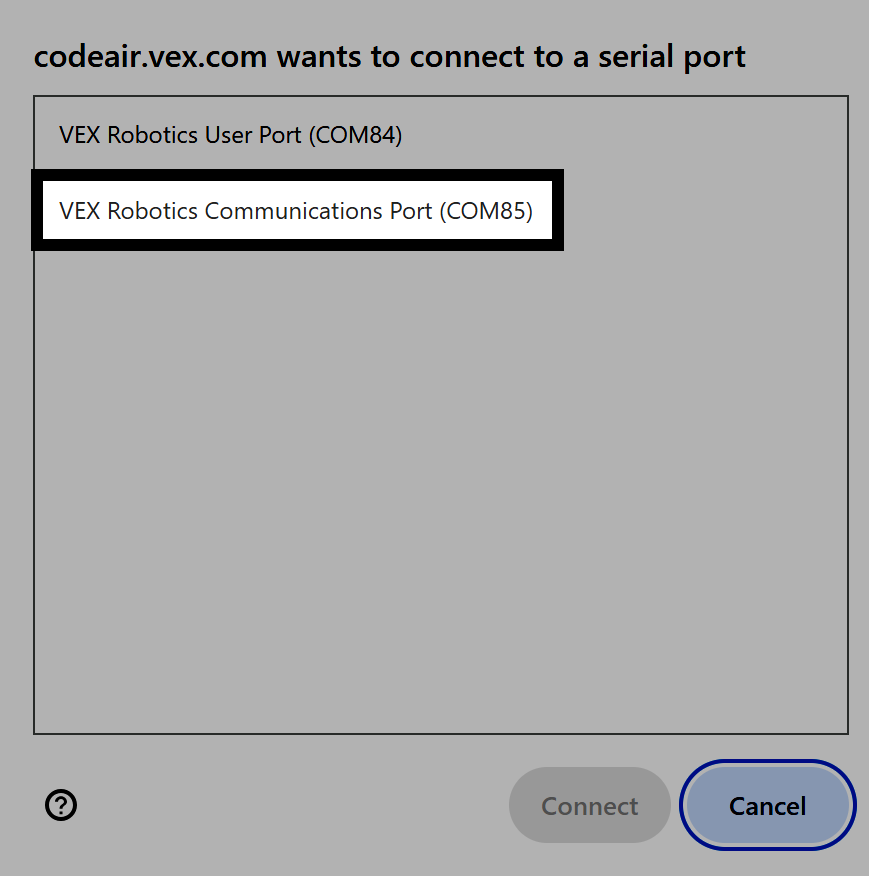

Finestra di selezione della porta seriale che mostra la porta di comunicazione COM85 di VEX Robotics evidenziata.

Seleziona ciascuna immagine qui sopra per ingrandirla.

macOS/Chromebook: seleziona il robot con il numero ID PIÙ BASSO dall'elenco.
Windows: Selezionare l'opzione con Porta di comunicazione.

macOS/Chromebook

Una finestra di dialogo da codeair.vex.com che richiede di connettersi a una porta seriale, con un controller VEX Robotics AIR selezionato e il pulsante Connetti evidenziato.

Finestre

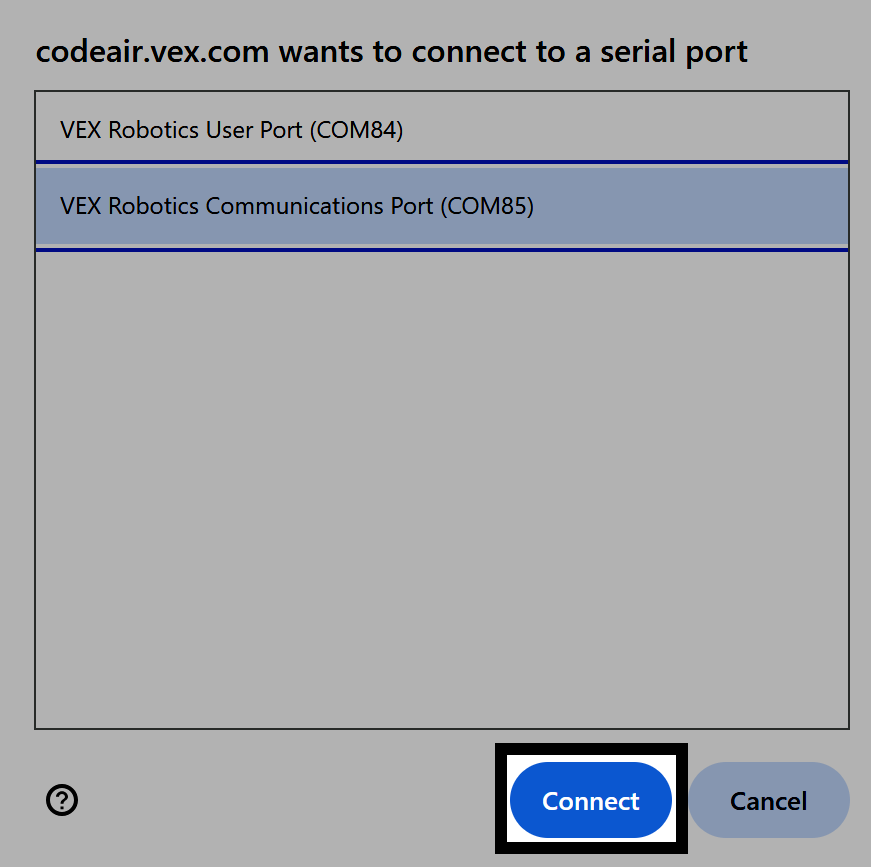

Finestra di selezione della porta seriale con la porta di comunicazione VEX Robotics COM85 selezionata e il pulsante Connetti evidenziato.

Seleziona ciascuna immagine qui sopra per ingrandirla.

Seleziona Connetti una volta evidenziata la tua scelta.

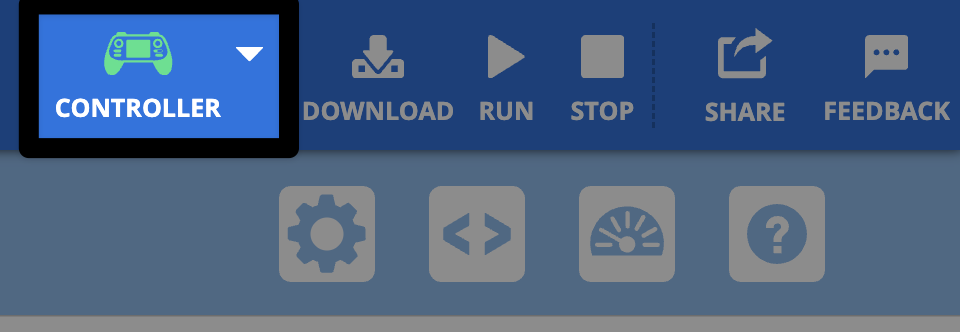

Uno screenshot ravvicinato dell'angolo in alto a destra della barra degli strumenti VEXcode AIR, in cui è evidenziata un'icona verde del controller a sinistra del pulsante Download.

L'icona del Controller nell'angolo in alto a destra di VEXcode AIR apparirà ora verde.

Connessione a VEXcode AIR basato su app

Uno screenshot ravvicinato dell'angolo in alto a destra della barra degli strumenti VEXcode AIR, in cui è evidenziata un'icona verde del controller a sinistra del pulsante Download.

Una volta che il controller è collegato al computer e VEXcode AIR è aperto, il controller si connetterà automaticamente. L'icona Controller nell'angolo in alto a destra di VEXcode AIR apparirà verde.
