Comprensione delle informazioni sul dispositivo VEX AIM in VS Code – Biblioteca VEX

Dopo installato l'estensione VEX VS Code, è possibile accedere alle informazioni sul dispositivo. (un robot di codifica VEX AIM), che può aiutarci a verificare che i dispositivi funzionino correttamente.

Accesso alle informazioni sul dispositivo VEX in VS Code

Apri Visual Studio Code, seleziona l'icona VEX sulla barra delle attività di VS Code.

La vista VEX si aprirà nella barra laterale. La categoria VEX device infosi trova al centro della vista VEX. In questa categoria verranno visualizzate tutte le informazioni sui dispositivi connessi.

Panoramica delle informazioni sul dispositivo VEX

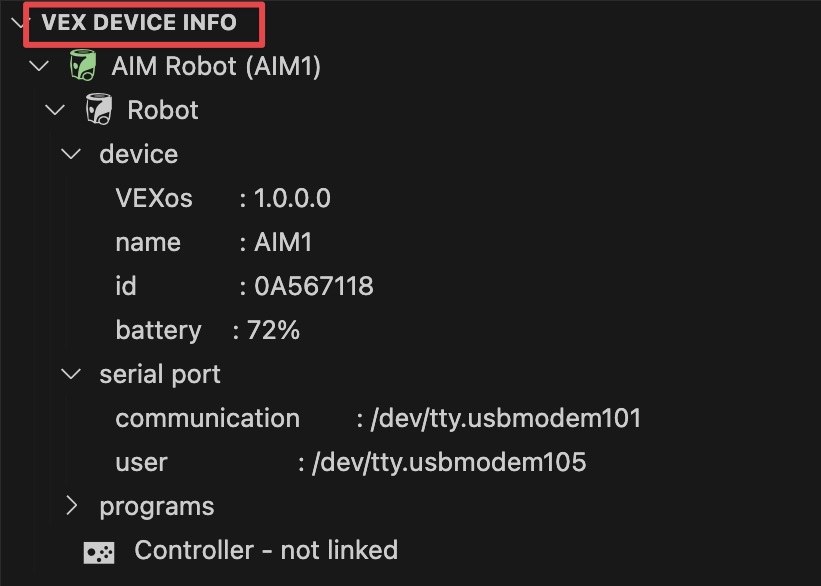

La stessa immagine di quella precedente con evidenziata la riga superiore del testo VEX DEVICE INFO.

Indicatore del dispositivo VEX

L'indicatore del dispositivo VEX indica quale tipo di dispositivo VEX è collegato all'estensione del codice VEX VS. L'indicatore del dispositivo VEX è in Informazioni sul dispositivo VEX , inclusa l'icona e il tipo di dispositivo VEX connesso, seguito dal nome del robot.

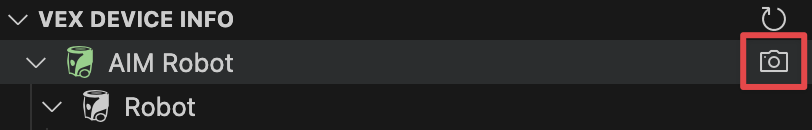

Una vista ravvicinata delle tre righe superiori di VEX Device Info, con l'icona della fotocamera all'estrema destra della riga AIM Robot evidenziata.

Icona della fotocamera

Se selezionata, l'estensione VEX acquisirà uno screenshot dello schermo del robot.

Per ulteriori informazioni, leggere Acquisizione di immagini dallo schermo del robot di codifica VEX AIM.

Robot

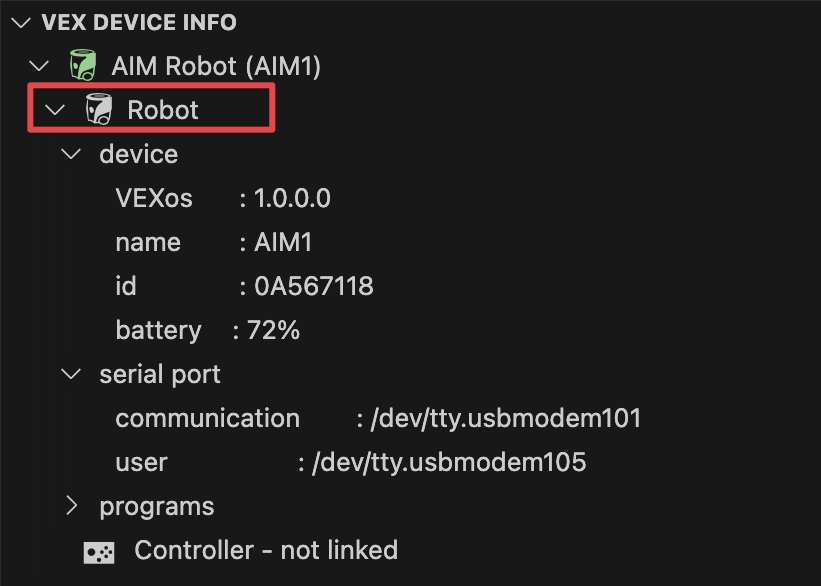

La stessa immagine precedente delle informazioni sul dispositivo VEX con evidenziata la terza riga del robot.

Robot è la categoria di livello superiore per tutte le informazioni sul dispositivo relative al robot.

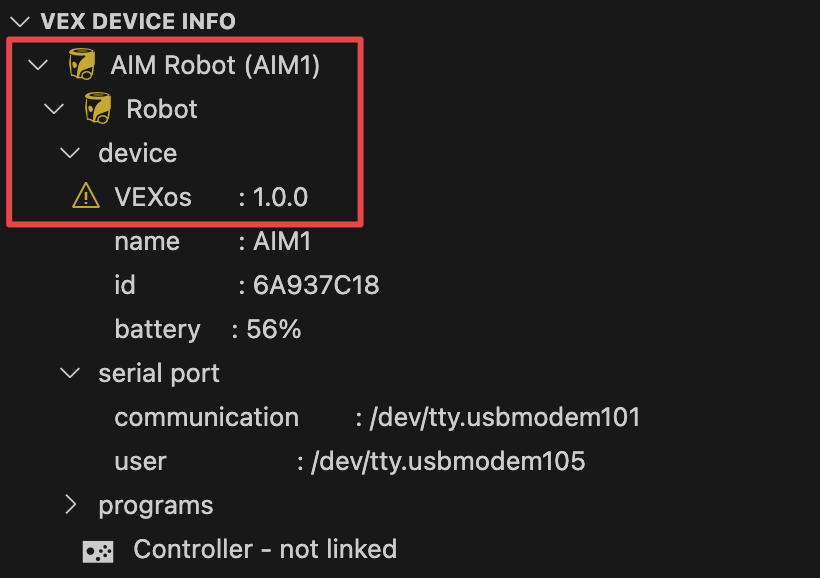

Uno screenshot delle informazioni sul dispositivo VEX con le prime quattro righe evidenziate che indicano le icone gialle del robot e l'icona di avviso a sinistra della riga VEXos che indica che il firmware non è aggiornato.

Avviso di VEXos obsoleto

Quando la versione VEXos di un robot non è aggiornata, le icone del robot diventano gialle e accanto a VEXos nella sottocategoria di sistema viene visualizzata un'icona con un messaggio di avviso.

Per sapere come aggiornare il firmware per VEX AIM in VS Code, leggi questo articolo.

Dispositivo

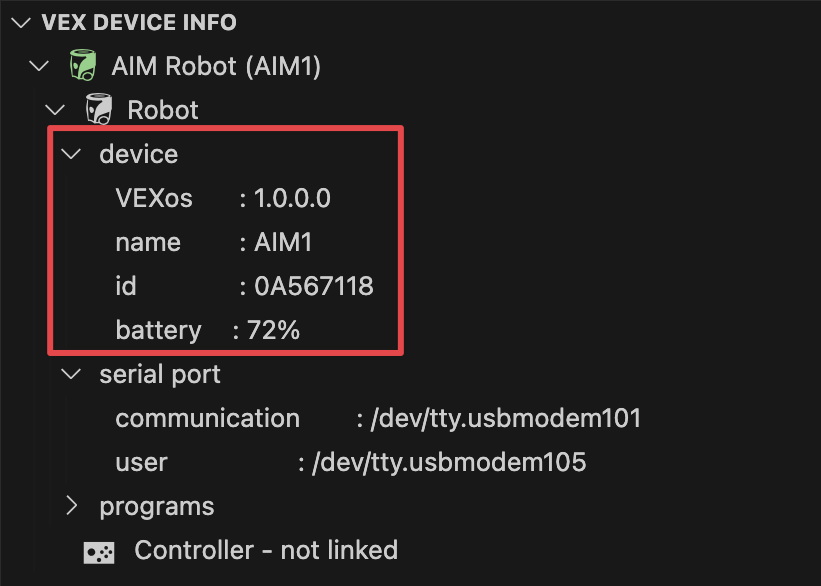

Uno screenshot delle informazioni sul dispositivo VEX che mostra l'icona verde del robot aggiornato e che evidenzia le linee rientrate sotto la terza riga che riporta la dicitura dispositivo. Le informazioni mostrano il VEXo, il nome, l'ID e il livello della batteria.

Dispositivo è una sottocategoria della categoria Robot. La sottocategoria del dispositivo fornisce informazioni sulla versione VEXos del robot, sul nome, sull'ID e sul livello della batteria.

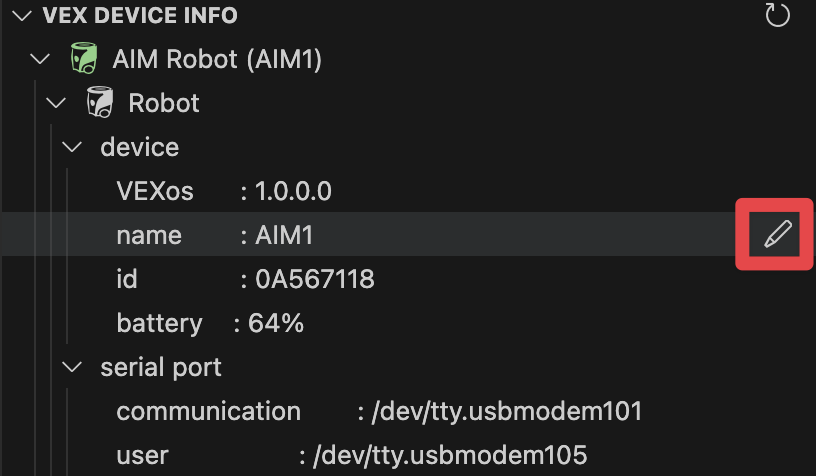

La stessa immagine di quella precedente, con l'icona della matita evidenziata all'estrema destra della riga del nome.

Imposta il nome del robot

Per impostare il nome del robot, passa il mouse sul testo delle informazioni sul nome, seleziona l'icona della matita che appare accanto ad esso.

Per ulteriori informazioni, leggere Denominazione del robot di codifica VEX AIM in VS Code.

Porta seriale

Un primo piano delle informazioni sulla porta seriale che mostra l'identificazione della porta di comunicazione e della porta utente rientrata di seguito.

La porta seriale è una sottocategoria della categoria Robot. La sottocategoria porta seriale visualizza il percorso del dispositivo per ciascuna porta seriale disponibile per il robot

Nota: La porta seriale di comunicazione viene utilizzata per scaricare programmi e controllare le funzioni del robot. La porta seriale utente viene utilizzata per trasferire dati tra l'app utente in esecuzione sul robot e il computer host collegato tramite USB.

Programmi

Un primo piano delle sezioni dei programmi che mostra un'icona Python con la scritta 1: Progetto di guida.

Programmi è una sottocategoria della categoria Robot. La sottocategoria programmi visualizza un elenco di tutti i programmi utente scaricati sul robot.

Questa categoria consente di eliminare i programmi scaricati dal robot o di visualizzare informazioni dettagliate sul programma.

Si apre la sezione programmi con le informazioni sul Driving Project. L'icona del cestino a destra della riga Driving Project è evidenziata.

Per eliminare un programma scaricato dal robot, passa il mouse sul testo dell'elemento del programma selezionato e seleziona l'icona del cestino che appare accanto ad esso.

Nota: Una volta eliminato un programma, non è possibile recuperarlo. Si prega di prestare attenzione quando si utilizza questa funzione.

Per ulteriori informazioni, leggere Cancellazione di programmi in VS Code.

Controllore

Un primo piano degli indicatori del Controller. Il primo riporta Controller - collegato, il secondo riporta Controller - non collegato.

Il controller ti mostrerà se un controller One Stick è acceso e collegato al robot.

Per ulteriori informazioni, leggere Collegamento del controller One Stick al robot di codifica VEX AIM.
