Che si tratti di organizzare parti, seguire una serie di istruzioni di costruzione o creare un progetto personalizzato, identificare correttamente una parte può essere fondamentale per il tuo successo.

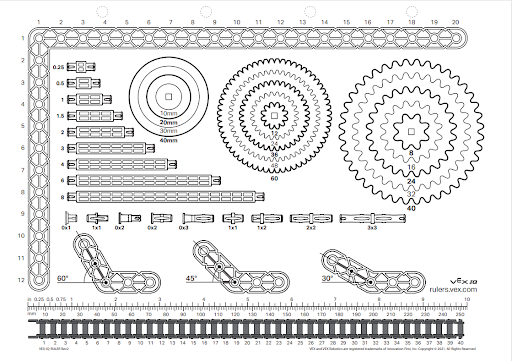

Il righello per parti VEX IQ è uno strumento utile per aiutare a identificare le parti.

Scarica il righello VEX IQ stampabile (lettera USA) >

Scarica il righello VEX IQ stampabile (internazionale A4) >

Nota: quando si stampa il .pdf assicurarsi di impostare la scala al 100%.

Utilizzo del righello per identificare le parti

Il righello per parti VEX IQ può essere utilizzato per identificare le parti durante l'organizzazione delle parti o seguendo una serie di istruzioni di costruzione. La scala sul righello è 1:1, quindi le parti possono essere semplicemente posizionate sopra il righello.

Immagine della trave VEX 2x7, che illustra le dimensioni e la progettazione della trave utilizzata nell'istruzione robotica VEX per la costruzione di strutture e meccanismi.

Travi e piastre di misura. L'esempio mostrato è una trave 2x7.

2 indica una larghezza di 2 unità di passo.
7 indica una lunghezza di 7 unità di passo.

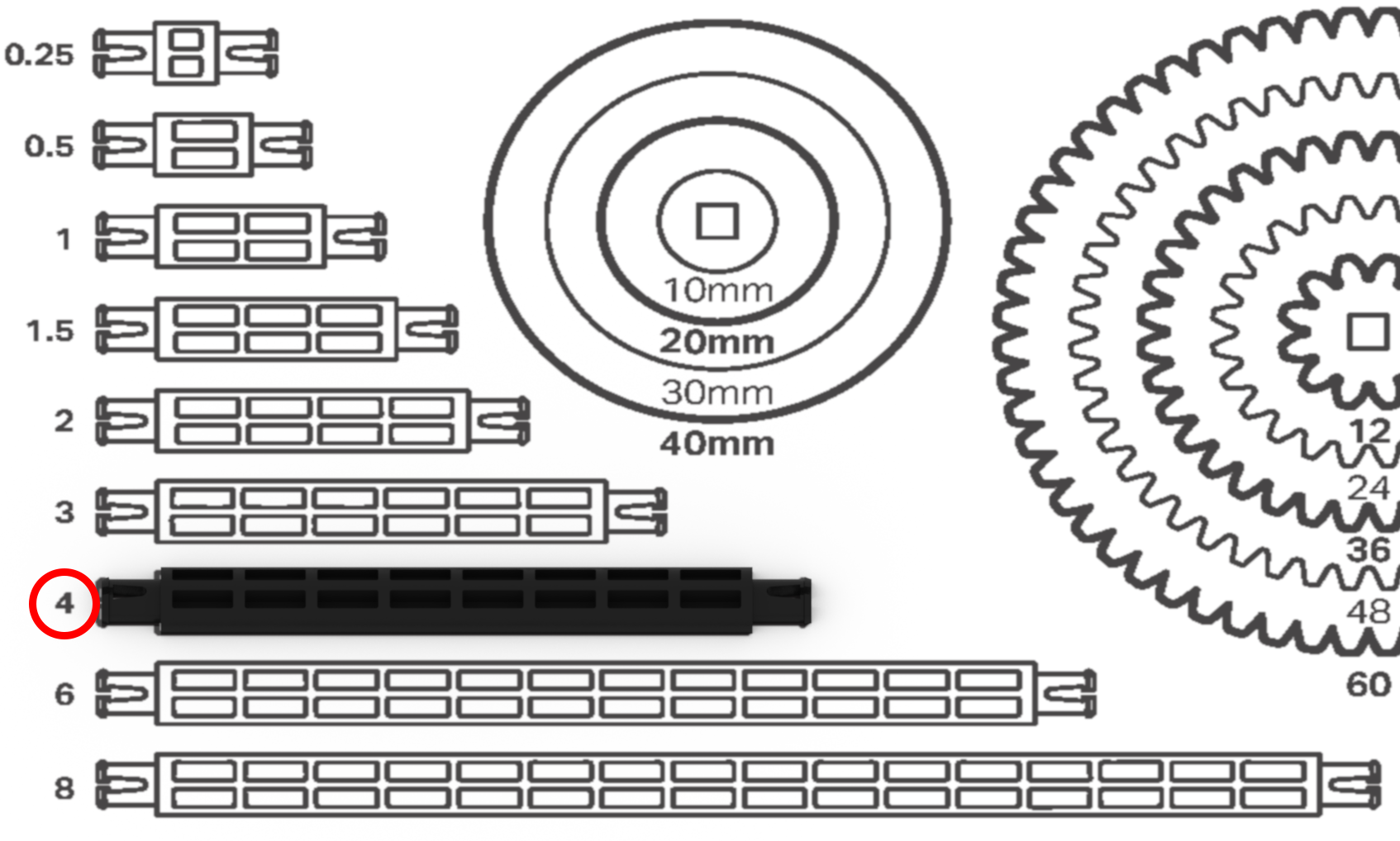

Immagine di un distanziale 4x utilizzato nella robotica VEX, che ne illustra le dimensioni e il design a scopo didattico nella sezione Righelli VEX.

Misurazione dei distanziatori. L'esempio mostrato è uno stallo 4x.

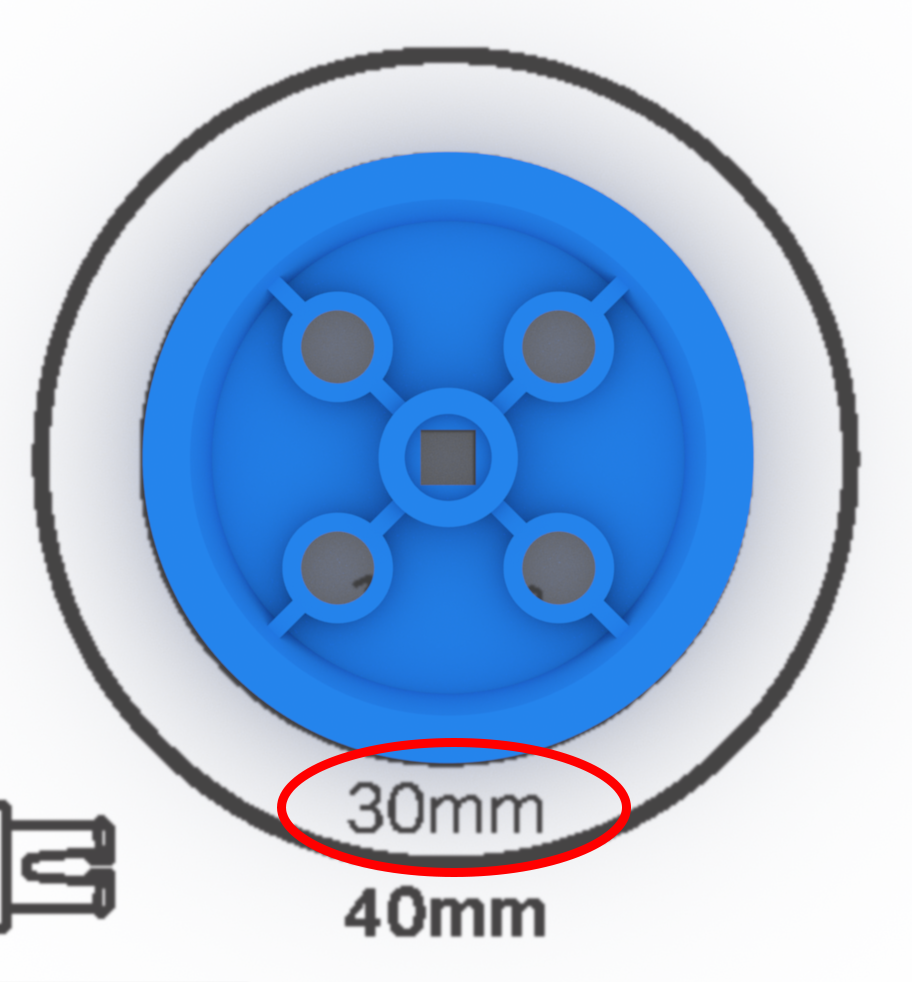

Illustrazione della puleggia da 30 mm di VEX Education, che mostra il design dettagliato e le dimensioni per scopi didattici relativi ai righelli VEX.

Pulegge di misurazione. L'esempio mostrato è una puleggia da 30 mm.

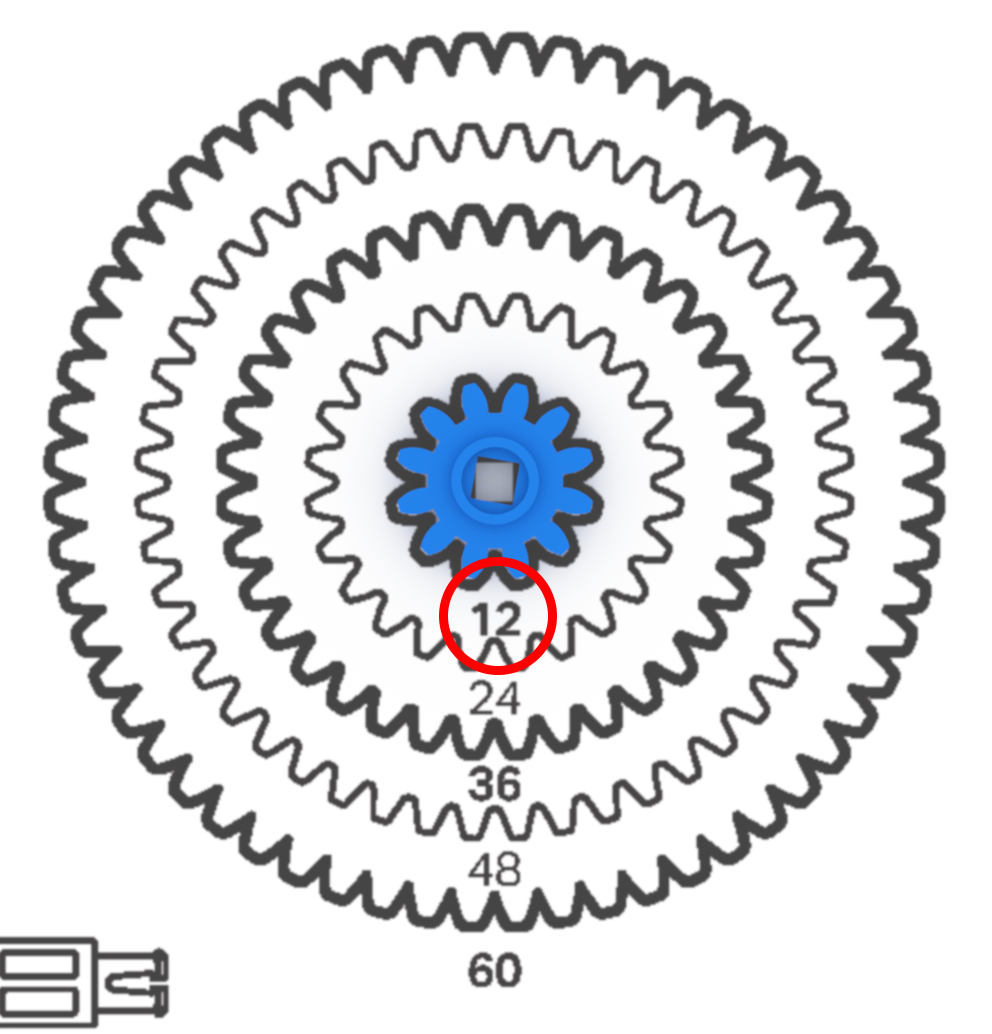

Immagine di un ingranaggio VEX a 12 denti, che ne illustra il design e le caratteristiche, utilizzato in applicazioni di robotica educativa e di ingegneria.

Ingranaggi di misurazione. L'esempio mostrato è un ingranaggio a 12 denti.

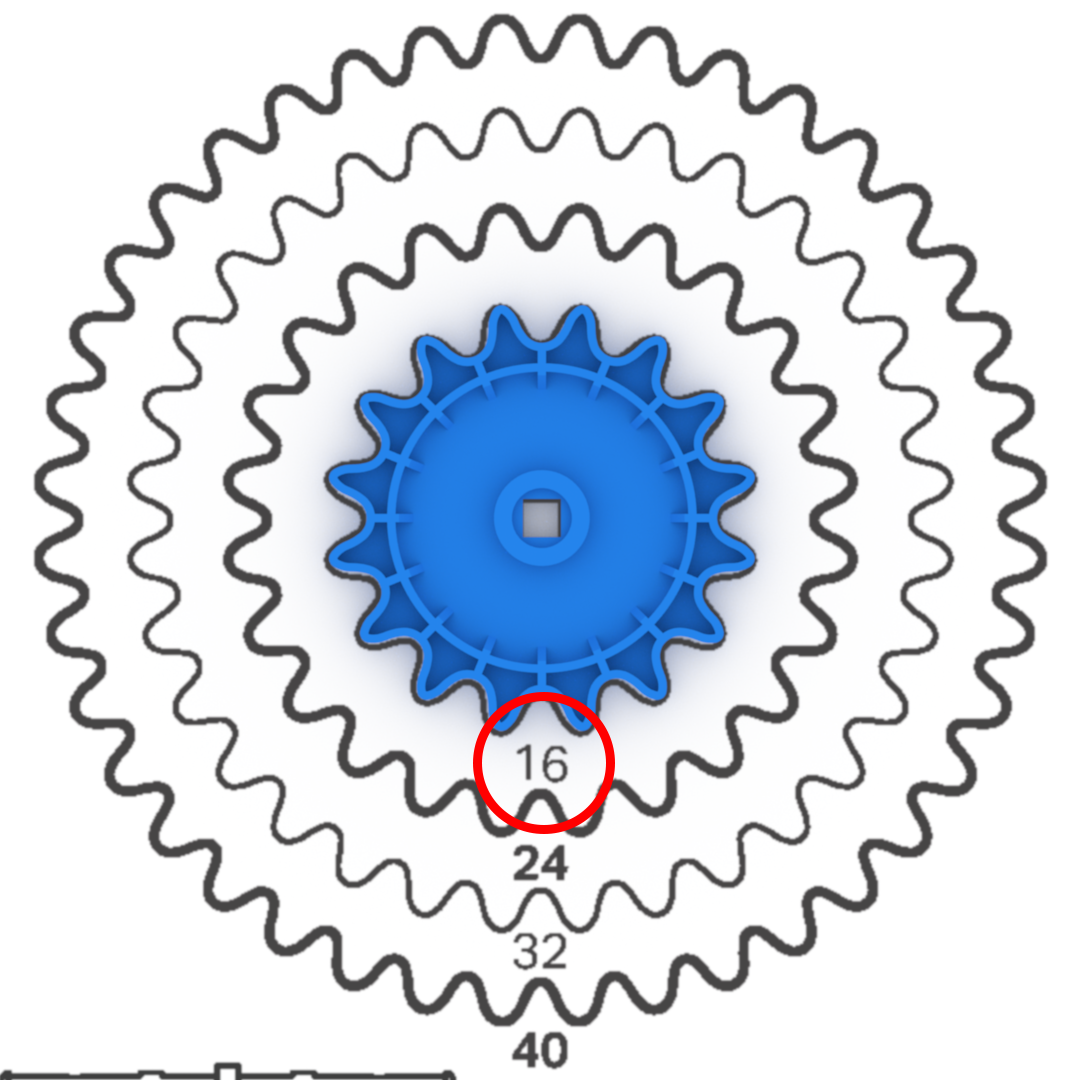

Illustrazione di una ruota dentata a 16 denti utilizzata nella robotica VEX, che ne mostra il design e le dimensioni, pertinente alle risorse didattiche nella sezione Righelli VEX.

Pignoni di misurazione. L'esempio mostrato è un pignone da 16 denti.

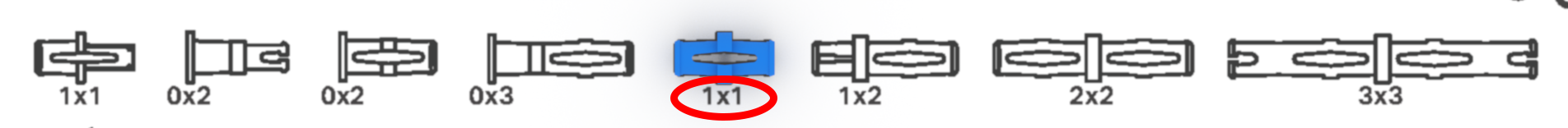

Immagine del pin VEX 1x1, utilizzata nella didattica sulla robotica VEX, che illustra il design e le dimensioni del componente a fini didattici.

Perni di misurazione. L'esempio mostrato è un pin 1x1.

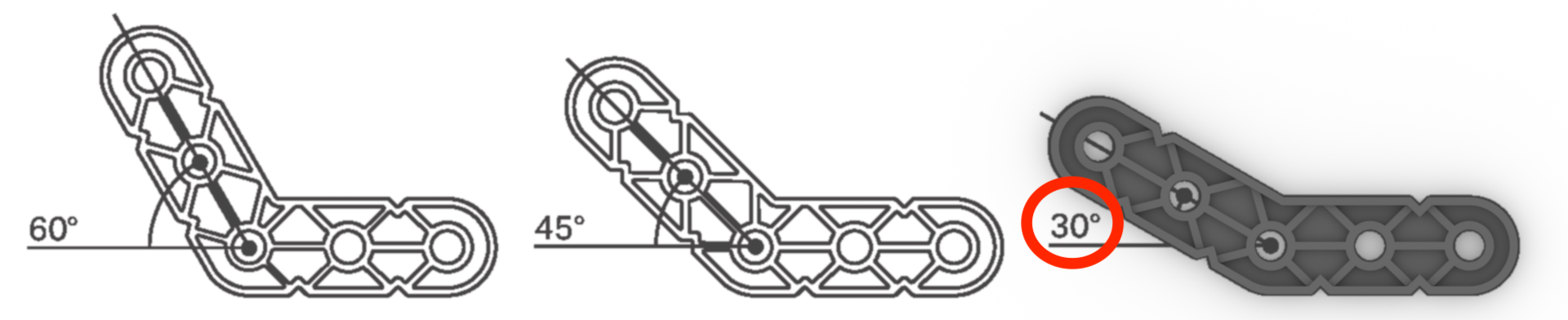

Illustrazione di un raggio angolare di 30 gradi con una scritta rossa, utilizzato in contesti didattici correlati ai righelli VEX.

Misura travi speciali. L'esempio mostrato è un raggio con angolo di 30°.

Utilizzo del righello durante l'assemblaggio di un robot

Il righello VEX Plastic Parts può essere utilizzato anche come strumento di misurazione per misurare parti e distanze. Ciò può essere molto utile durante la progettazione e l'assemblaggio di un robot personalizzato che non dispone di istruzioni specifiche relative alla selezione delle parti.

Suggerimento e trucco: Il file .pdf del righello per parti in plastica VEX può essere stampato su un lucido di plastica trasparente. Ciò consentirà di sovrapporre il righello al robot e di effettuare misurazioni tramite il righello.

Ecco alcuni esempi di utilizzo del righello durante l'assemblaggio di un robot personalizzato.

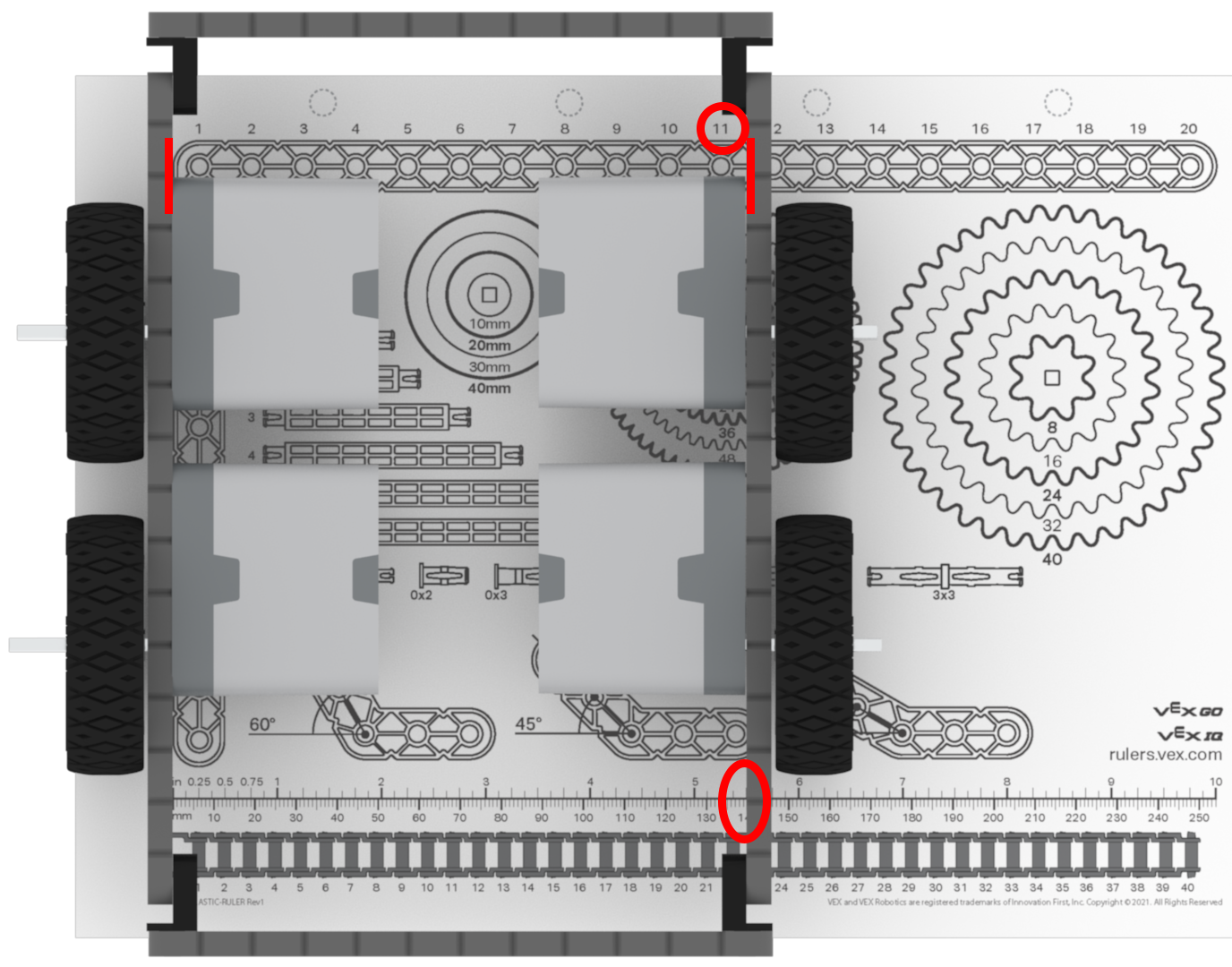

Schema di un telaio VEX con componenti etichettati, che illustra la struttura e il design per scopi didattici in robotica.

Misurazione della distanza tra i raggi sul telaio di un robot. Questo esempio mostra la distanza tra le travi sul telaio del robot che misura 11 passi o 5,5 pollici.

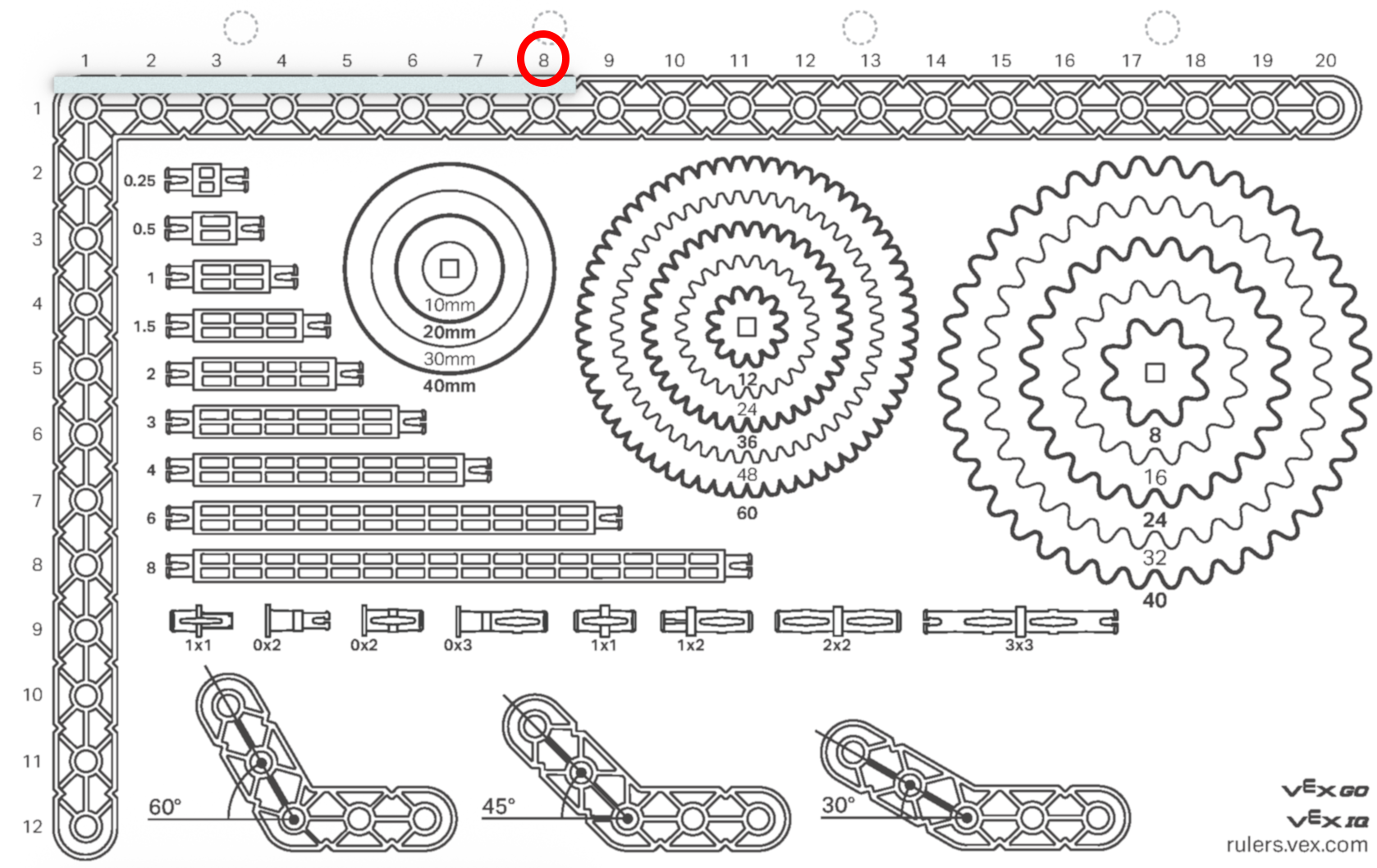

Diagramma che illustra come misurare un albero con passo 8x utilizzando un righello a trave, parte delle risorse didattiche VEX Rulers.

Usare il passo per misurare la lunghezza di un albero. Questo esempio mostra un albero a 8 passi.

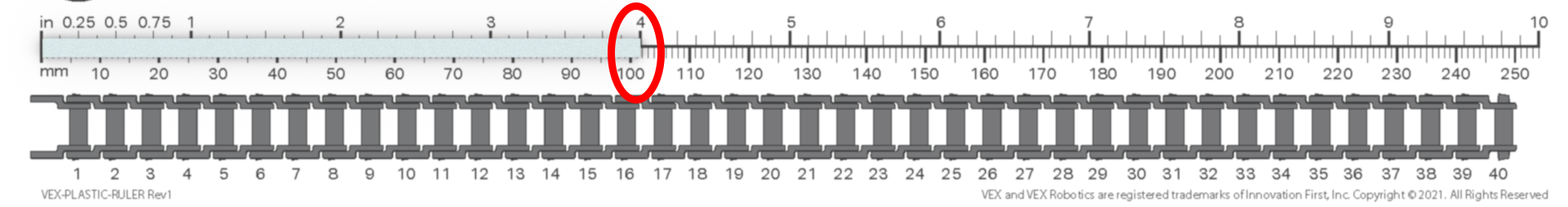

Immagine di un righello che misura un albero con passo 8x, che illustra il processo di misurazione a scopo didattico nella sezione Righelli VEX.

Utilizzo di pollici/millimetri per misurare la lunghezza di un albero. Questo esempio mostra un albero da 4" (4 pollici/102 millimetri).

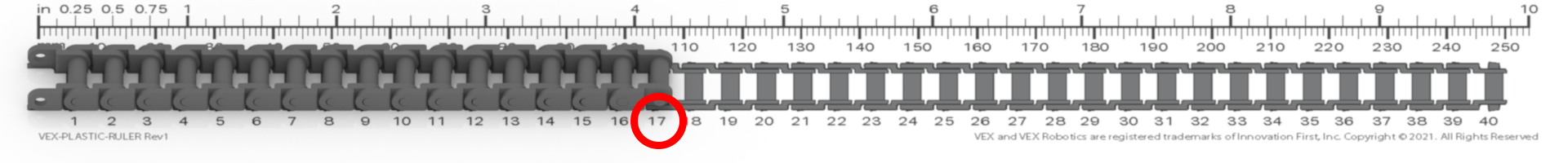

Immagine di un componente della catena VEX, utilizzato nella robotica educativa, che ne mostra il design e la struttura come riferimento nella sezione Righelli VEX.

Misurazione del numero di maglie della catena in un sistema catena/pignone.
