Comprendere il controller V5 – Biblioteca VEX

Il controller V5 racchiude due joystick analogici e 12 pulsanti in un design familiare in stile videogioco per un controllo versatile del conducente.

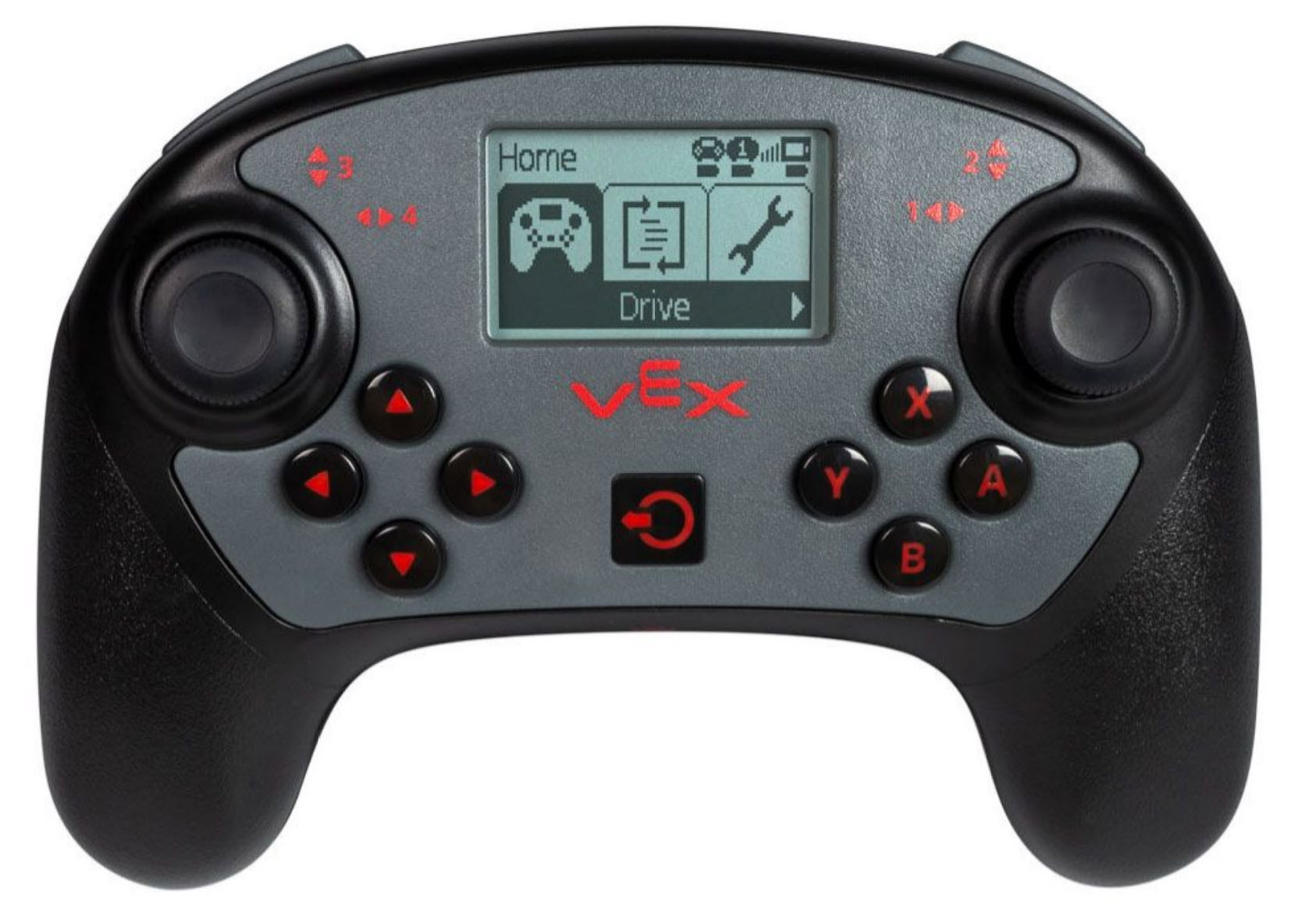

Vista dell'utente del controller V5, che mostra lo schermo LCD, due joystick analogici e 12 pulsanti. Ci sono 8 pulsanti circolari in due gruppi di quattro sul lato principale del controller, vicino ai joystick, e quattro pulsanti dorsali sul lato anteriore.

Il controller è dotato di feedback tattile programmabile e radio VEXnet 3.0 e Bluetooth® integrati per la comunicazione wireless con V5 Brain utilizzando la radio robot V5.

Controller V5 con la porta mini USB evidenziata. Questa porta viene utilizzata per la ricarica e la programmazione wireless con il V5 Robot Brain.

Una batteria ricaricabile integrata agli ioni di litio da 3,7 V garantisce una carica sufficiente per affrontare più periodi di lezione o un'intera giornata di competizione.

La batteria viene comodamente caricata tramite un connettore mini-USB che consente anche la programmazione e il debug wireless con il V5 Robot Brain

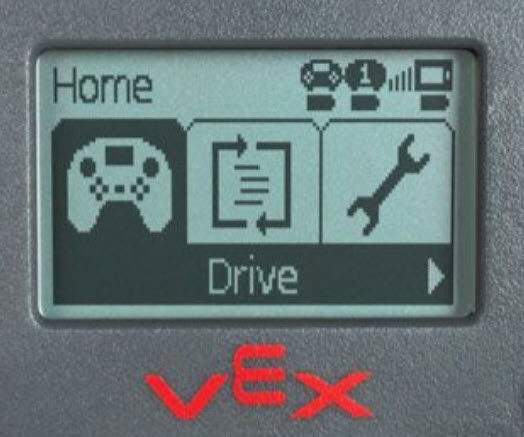

Vista ravvicinata dello schermo LCD del controller V5 che consente di controllare il V5 Robot Brain e di avviare progetti dal controller stesso. Sullo schermo viene visualizzato il menu Home e, sopra, sono presenti delle icone che indicano lo stato di connessione del Controller.

Lo schermo LCD del controller (con LED bianchi e rossi retroilluminati) consente di visualizzare informazioni in tempo reale e può essere personalizzato con VEXcode.

Consente inoltre di avviare e arrestare i programmi dal controller.

Inoltre, puoi utilizzare la modalità di pratica della competizione per sincronizzarti con altri robot ed eseguire partite di pratica.

Lato anteriore del controller V5 con le sue due Smart Port e una Competition Port evidenziate tra i pulsanti dorsali del controller.

Il controller V5 è dotato di due porte Smart comodamente posizionate sulla parte anteriore che possono essere utilizzate per sincronizzare il controller V5 con il cervello del robot V5 e anche per completare gli aggiornamenti del firmware.

Possono anche essere utilizzati per connettersi con un controller V5 partner e raddoppiare le funzioni del robot disponibili che possono essere controllate.

Nella parte anteriore è presente una porta Competition che consente la connessione al controllo di campo VEX Robotics Competition.

Specifiche del controller V5

	Specifiche del controller wireless V5
Interfaccia utente	LCD monocromatico integrato 128 x 64 pixel Retroilluminazione con LED bianchi o rossi
Caratteristiche dell'interfaccia	Seleziona, avvia, arresta i programmi Livello della batteria del robot, del controller e del partner Tipo di collegamento radio e potenza del segnale Indicazione della modalità di competizione Selezione della lingua (10 scelte).
Feedback degli utenti	Fino a (3) righe di testo multilingue sul display LCD Fino a (3) widget grafici con (1) riga di testo
Senza fili	VEXnet 3.0 e Bluetooth 4.2 Download e debug a 200 kbps
Asse analogico	2 joystick
Pulsanti	12
Funzionalità extra	Motore a vibrazione tattile
Tipo di batteria	agli ioni di litio
Durata della batteria	8-10 ore
Tempo di carica della batteria	1 ora
Sospensione automatica	SÌ
Porto partner	SÌ
Tipo di controller partner	Controllore V5
Peso	0,77 libbre (350 g)
