Quando costruisci un robot VEX IQ personalizzato, a volte hai solo bisogno di più potenza. Un modo semplice per farlo è aggiungere un altro motore. Questi due motori che lavorano insieme sono conosciuti come un gruppo motorio.
Come i gruppi motori sono meccanicamente legati insieme
Affinché due motori funzionino insieme devono essere collegati meccanicamente in qualche modo.
Alcuni metodi per collegare meccanicamente i motori includono:
Entrambi i motori condividono lo stesso albero di trasmissione parallelo, lavorando insieme per fornire una potenza costante e maggiore. Condividendo l'albero motore, la coppia e la potenza combinate di entrambi i motori vengono utilizzate in modo efficace, garantendo una maggiore potenza erogata e prestazioni costanti. Questa costruzione 3D offre uno sguardo dettagliato a due motori che condividono lo stesso albero motore parallelo.
Entrambi i motori condividono lo stesso set di ingranaggi, garantendo una maggiore velocità. Nonostante condividano lo stesso set di ingranaggi, ciascun motore può essere regolato in modo indipendente per un maggiore controllo e precisione di movimento. Due motori collegati a un gruppo di ingranaggi aumentano la coppia, consentendo al robot di eseguire più facilmente attività come il sollevamento di carichi pesanti. Questa costruzione 3D offre uno sguardo dettagliato a due motori che condividono lo stesso set di ingranaggi.
Entrambi i motori condividono la stessa catena e il sistema di pignoni, consentendo al robot di trasferire la coppia più facilmente. Questa configurazione fornisce inoltre maggiore stabilità e riduce l'attrito, consentendo un'elevata efficienza meccanica. Questo design è anche più compatto, consentendo un design più snello ed efficiente nonché una maggiore flessibilità. Questa versione 3D offre una panoramica dettagliata di due motori che condividono lo stesso sistema di catena e pignone.
Entrambi i motori hanno ruote sullo stesso lato della trasmissione. Questo principio è dimostrato in questa versione 3D.
L'importanza della direzione di rotazione del motore
Quando due motori funzionano insieme è molto importante che la direzione di rotazione di ciascun motore non sia in conflitto tra loro. L'orientamento dei motori tra loro determinerà la direzione in cui ciascuno dovrà girare. Un tipico braccio robotico con due motori che lavorano insieme per sollevare il braccio è un esempio di come funziona.
In questo caso, l'ingranaggio condotto collegato al lato destro del braccio dovrà ruotare in senso antiorario affinché il braccio possa sollevarsi. Poiché l'ingranaggio conduttore deve ruotare nella direzione opposta dell'ingranaggio condotto sul braccio, il motore destro del braccio dovrà far girare l'ingranaggio conduttore più piccolo in senso orario. Questa costruzione 3D offre uno sguardo dettagliato a due motori che dovrebbero ruotare in direzioni opposte per alimentare un braccio robotico.
Tuttavia, sul lato sinistro del braccio, l'ingranaggio condotto dovrà ruotare nella direzione opposta o in senso orario. Ciò significa anche che il motore sinistro dovrà girare nella direzione antioraria opposta.
Come regola generale, se i due motori in un gruppo motore sono uno di fronte all'altro come nell'applicazione con il braccio sopra, la rotazione di un motore nel gruppo motore dovrà essere invertita in modo che i motori non combattano l'uno contro l'altro. Questa costruzione 3D offre uno sguardo dettagliato a due motori che dovrebbero ruotare in direzioni opposte.
Se i motori sono rivolti nella stessa direzione, entrambi i motori del gruppo dovranno girare nella stessa direzione. Questo principio è dimostrato in questa versione 3D.

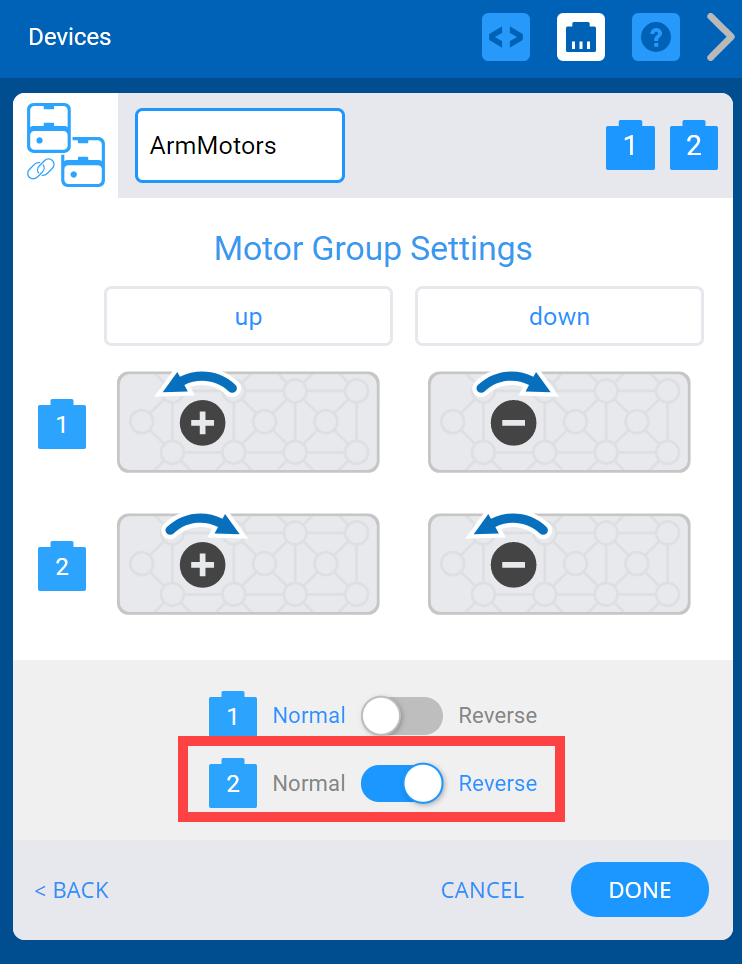

Quando si utilizza VEXcode IQ, è molto semplice invertire un motore all'interno di un gruppo motore. Questo può essere fatto quando si aggiunge il gruppo motore come dispositivo.
Per ulteriori informazioni sulla configurazione di un gruppo motore in VEXcode IQ, consultare questo articolo della VEX Library.
Applicazioni in cui i gruppi motori saranno utili
I principi del vantaggio meccanico ci dicono ogni volta che:
- È necessario sollevare più peso.
- È necessario percorrere più distanza.
- È necessaria più velocità.
- Servirà più forza.
Questi principi possono essere visti con il braccio robotico e con le trasmissioni.
Braccia robotiche
Un singolo braccio oscillante può essere in grado di sollevare oggetti leggeri con un singolo motore. Tuttavia, se il braccio deve sollevare un oggetto pesante, potrebbe essere necessario un secondo motore. La build 3D qui sotto offre uno sguardo dettagliato a un motore che alimenta un braccio oscillante.
La build 3D qui sotto offre uno sguardo dettagliato ai due motori che alimentano un braccio a quattro barre con doppia inversione.
Quando si progettano bracci avanzati come quelli a sei barre o a quattro barre doppie inverse, saranno necessari due motori. Questo perché questi bracci sono in grado di sollevare oggetti più in alto e più velocemente. La build 3D qui sotto offre uno sguardo dettagliato ai due motori che alimentano un braccio a sei barre.
La build 3D qui sotto offre uno sguardo dettagliato ai due motori che alimentano un braccio a quattro barre con doppia inversione.
Trasmissioni
Quando progetti una trasmissione potresti voler andare più veloce, salire più ripido o spingere di più con il tuo robot. Una trasmissione a quattro motori ti consentirà di raggiungere questo obiettivo. Questa versione 3D offre una visione dettagliata di una trasmissione con quattro motori e quattro ruote.
VEXcode IQ ha un dispositivo DRIVETRAIN a 4 motori che ti permetterà di programmare la tua trasmissione.
Per maggiori informazioni sulla configurazione di una trasmissione a 4 motori, consulta questo articolo della VEX Library.
Tuttavia, un dispositivo di trasmissione a 4 motori limita le svolte del robot alle svolte su perno. Se la navigazione del tuo robot richiede svolte diverse, i gruppi motore possono consentirle.
Utilizzo di gruppi motore per diversi tipi di curve
Un robot minipala è un robot che gira regolando la velocità e la direzione delle ruote motrici su ciascun lato del robot. Le tipologie di turni sono:

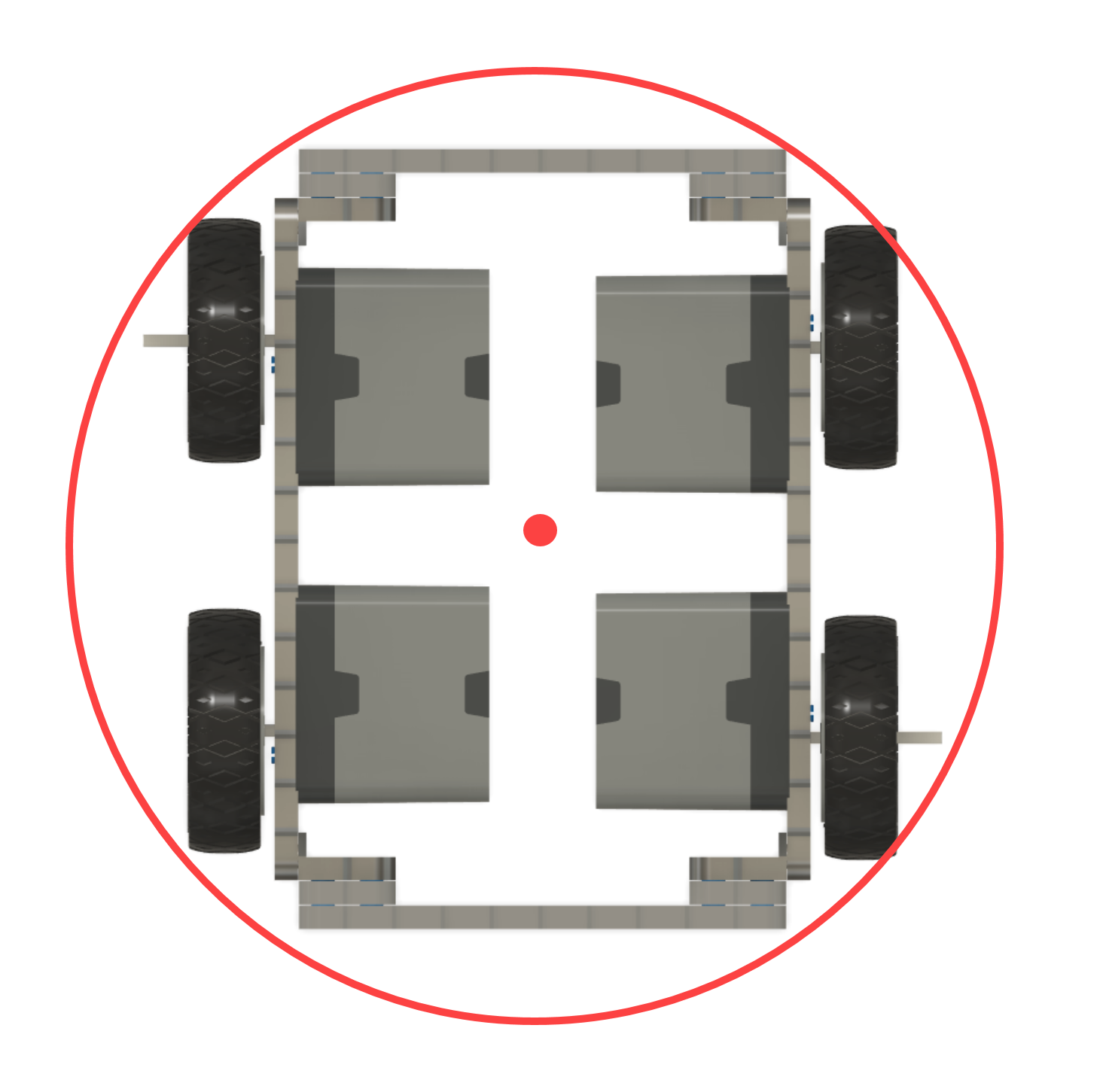

Giri con perno: questo tipo di svolta fa perno su un punto centrale tra le ruote motrici. Ciò accade quando la ruota/ruote motrici su un lato del robot si muovono in retromarcia rispetto alla ruota/ruote motrici sull'altro lato del robot. Questo tipo di svolta è utile quando il robot deve girare sul posto.
Virate drag: questo tipo di virata ha il punto di rotazione sul lato del robot. Ciò accade quando la/le ruote motrici su un lato del robot si muovono in avanti o all'indietro e la/le ruote motrici sull'altro lato del robot non si muovono. Questo tipo di turno può essere utile quando ci si allinea con un pezzo di gioco.
Giri ad arco: questo tipo di giro ha il punto di rotazione situato all'esterno della trasmissione del robot. Ciò accade quando la ruota/ruote motrici su un lato del robot girano a una velocità più veloce o più lenta rispetto alla ruota/ruote motrici sull'altro lato del robot. Questo tipo di svolta consente una distanza di percorrenza più breve quando si aggirano gli ostacoli.
