Questo articolo tratterà i pezzi del kit Workcell V5 che saranno organizzati nel contenitore di stoccaggio 1.
Ci sono due componenti per organizzare il contenitore di stoccaggio 1:
Vassoio
Base
Questo articolo organizza ogni pezzo nel Raccoglitore 1 e fornisce le seguenti informazioni in forma di tabella da sinistra a destra:
- Parte: Questo è il nome della parte. Vengono forniti collegamenti ipertestuali per le parti di ricambio disponibili per l'acquisto individuale su vexrobotics.com.
- Foto: Questa è un'immagine del pezzo. Usalo come riferimento mentre apri il kit e costruisci la Workcell V5.
- Numero parte: Se una parte viene fornita in un kit, borsa o scatola più grande, vengono forniti il numero parte del kit, borsa o scatola e il numero parte individuale. Questi numeri di parte possono essere utili quando si disimballa il kit e durante la costruzione della Workcell V5.
- Quantità: Questa è la quantità di ciascuna parte fornita. Usalo per assicurarti di avere il numero corretto di parti in ogni posizione nel contenitore o nel vassoio durante l'unboxing.
- Note sulla borsa: Questa colonna fornisce informazioni su come verranno ricevute la parte o le parti contenute nel kit, nella borsa o nella scatola. Se le parti vengono fornite in un kit, una borsa o una scatola più grande, viene fornita un'immagine dell'etichetta come riferimento. Usali come riferimento quando apri la confezione del tuo kit.
-
Posizione: Questa è un'immagine del contenitore o del vassoio con un'evidenziazione sul punto in cui la parte deve essere posizionata in quel contenitore o vassoio. Queste informazioni possono essere utili anche durante la costruzione della Workcell V5 se è necessario ricordare dove si trova una parte.
- Suggerimenti utili: Questi sono forniti nella colonna Posizione. Questi suggerimenti forniscono contesto o informazioni aggiuntivi sull'imballaggio, identificano i numeri di parte o suggerimenti per un'ulteriore organizzazione.

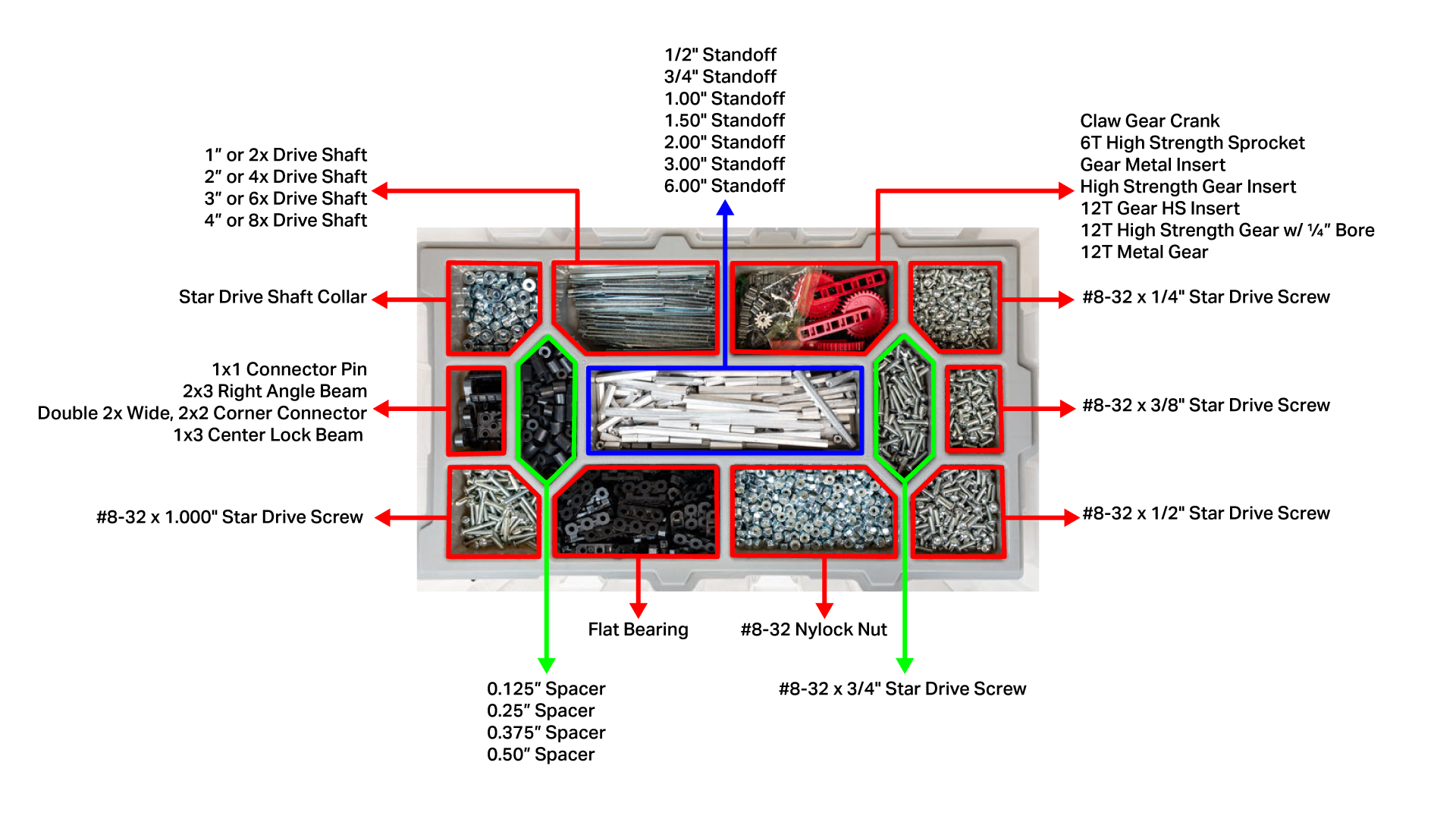

Scomparto di stoccaggio 1: vassoio
| Parte | Foto | Numero di parte | Quantità | Note sulla borsa | Posizione |

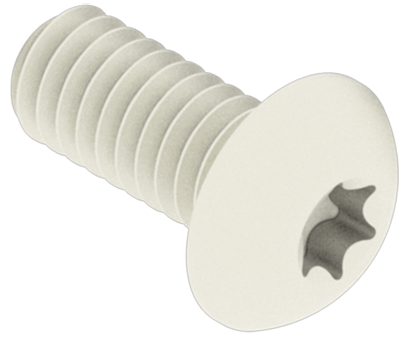

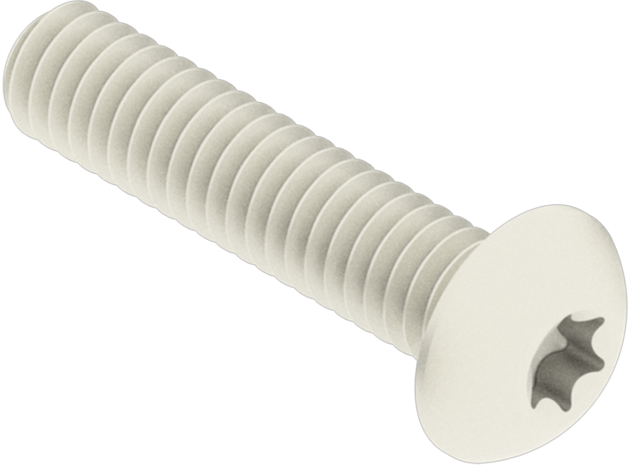

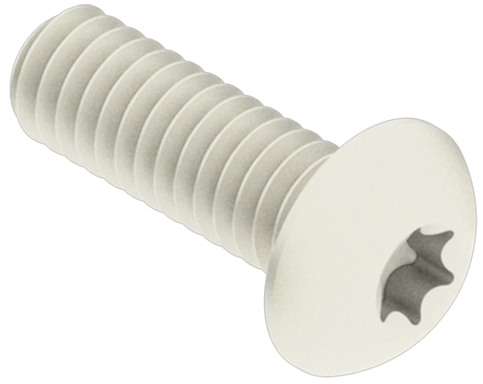

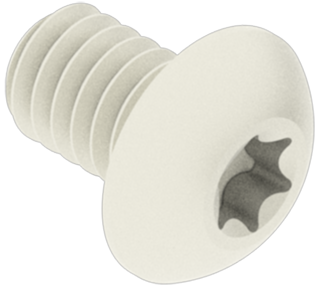

| Vite a stella n. 8-32 x 1/4". | 276-4990-001 | 300 | Disponibile in 3 sacchetti da 100 |
Suggerimento utile: Utilizza il righello per parti metalliche VEX V5 di righelli.vex.comper distinguere e identificare facilmente le diverse dimensioni delle viti. |
|
| Vite con trasmissione a stella n. 8-32 x 3/8". | 276-4991-001 | 100 | Disponibile in 1 confezione da 100 |
Suggerimento utile: Utilizza il righello per parti metalliche VEX V5 di righelli.vex.comper distinguere e identificare facilmente le diverse dimensioni delle viti. |
|
| Vite a stella n. 8-32 x 1/2". | 276-4992-001 | 300 | Disponibile in 3 sacchetti da 100 |
Suggerimento utile: Utilizza il righello per parti metalliche VEX V5 di righelli.vex.comper distinguere e identificare facilmente le diverse dimensioni delle viti. |
|

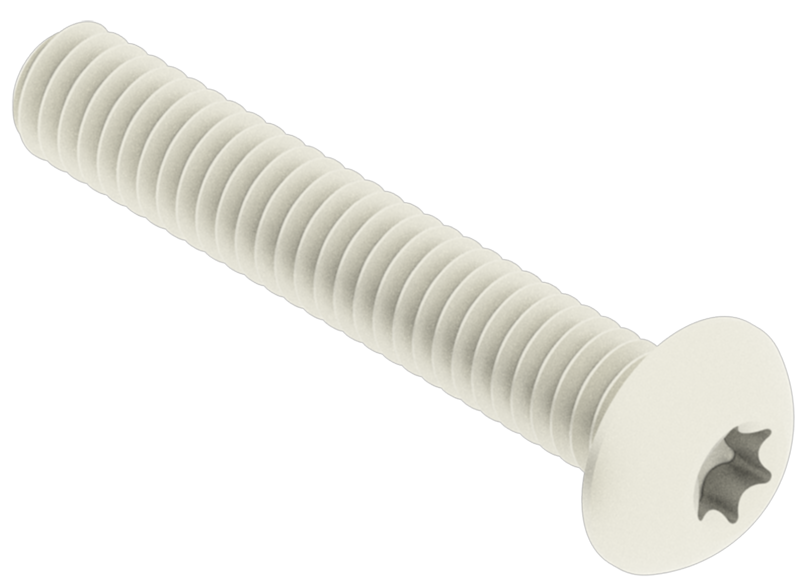

| Vite a stella n. 8-32 x 3/4". | 276-4994-001 | 100 | Disponibile in 1 confezione da 100 |
Suggerimento utile: Utilizza il righello per parti metalliche VEX V5 di righelli.vex.comper distinguere e identificare facilmente le diverse dimensioni delle viti. |
|
| Vite con trasmissione a stella n. 8-32 x 1.000". | 276-4996-001 | 100 | Disponibile in 1 confezione da 100 |
Suggerimento utile: Utilizza il righello per parti metalliche VEX V5 di righelli.vex.comper distinguere e identificare facilmente le diverse dimensioni delle viti. |
|
| N. 8-32 Dado Nylock | 275-1027-001 | 400 | Disponibile in 4 sacchetti da 100 |
Suggerimenti utili: Quando si scaricano i pezzi nel vassoio, conservare i sacchetti con cerniera. Questi possono essere utilizzati in seguito per organizzare le parti fornite in una borsa di varietà. |
|
| Cuscinetto piatto | 100 cuscinetti piani sono forniti in questa borsa: 276-6820-806 5 cuscinetti piani sono forniti in questa borsa: 276-6009-808 Codice singolo: 276-1209-001 |
105 | Viene fornito in 5 sacchetti da 20. Gli ultimi 5 pezzi vengono forniti in questo sacchetto: |
Suggerimenti utili: Quando si scaricano i pezzi nel vassoio, conservare i sacchetti con cerniera. Questi possono essere utilizzati in seguito per organizzare le parti fornite in una borsa di varietà. |
|

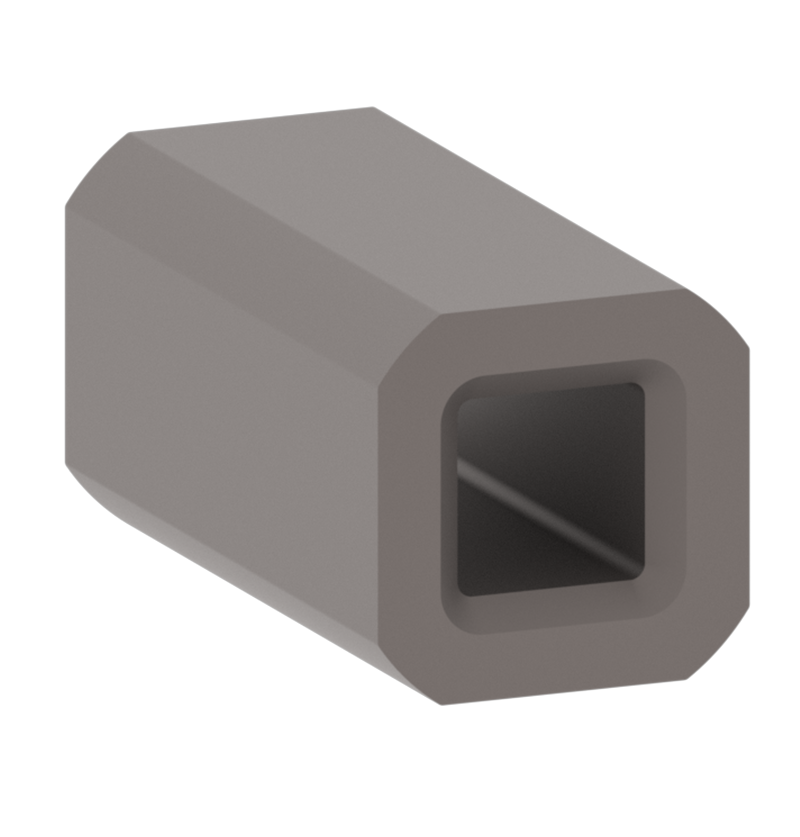

| Distanziatore da 1/2". | Questa parte viene fornita nella borsa di supporto: 276-7472-802 Codice singolo: 275-1014-001 |
40 | Queste parti vengono fornite nella borsa Standoff |
Utilizza il righello per parti metalliche VEX V5 di righelli.vex.comper distinguere e identificare facilmente le diverse dimensioni dei distanziatori. |
|
| Distanziatore da 3/4". | Questa parte viene fornita nella borsa di supporto: 276-7472-802 Codice singolo: 275-1015-001 |
4 | |||
| Distanziamento di 1,00 pollici | Questa parte viene fornita nella borsa di supporto: 276-7472-802 Codice singolo: 275-1016-001 |
52 | |||
| Distanziamento di 1,50". | Questa parte viene fornita nella borsa di supporto: 276-7472-802 Codice singolo: 275-1017-001 |
2 | |||

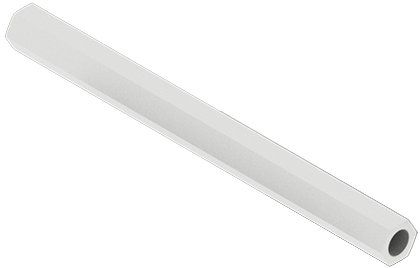

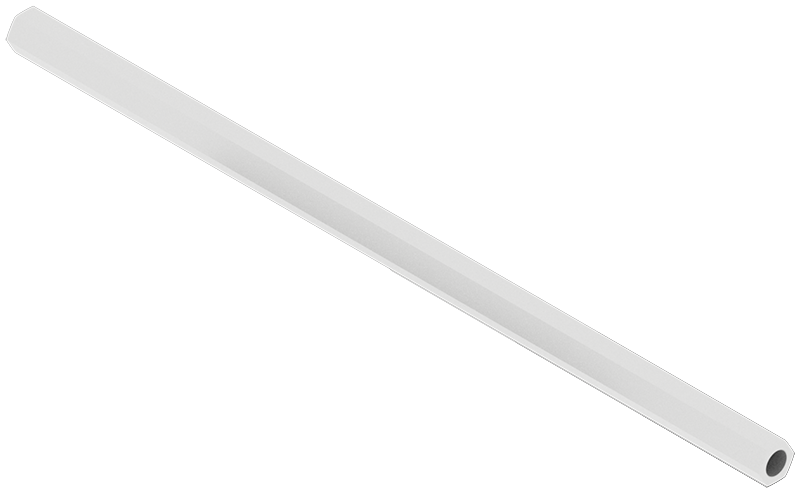

| 2,00" Stallo | Questa parte viene fornita nella borsa di supporto: 276-7472-802 Codice singolo: 275-1018-001 |
34 | |||
| 3,00" Stallo | Questa parte viene fornita nella borsa di supporto: 276-7472-802 Codice singolo: 275-1020-001 |
28 | |||
| 6,00" Stallo | Questa parte viene fornita nella borsa di supporto: 276-7472-802 Codice singolo: 275-1023-001 |
4 | |||

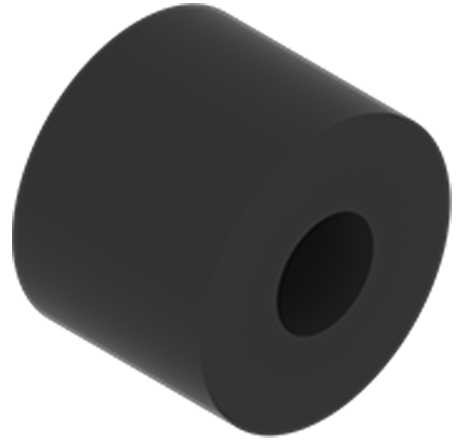

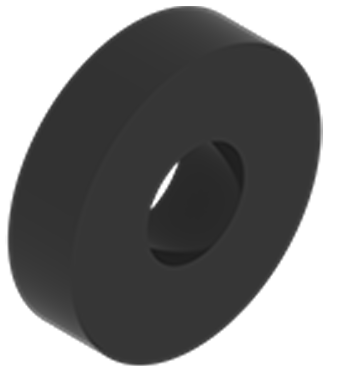

| Distanziatore da 0,125 pollici | Questa parte è disponibile in una confezione varia: 276-6340 Numero di parte individuale: 276-5912-001 |
30 | Disponibile in 3 confezioni di varietà |
Utilizza il righello per parti metalliche VEX V5 di righelli.vex.comper distinguere e identificare facilmente le diverse dimensioni del distanziatore. |
|

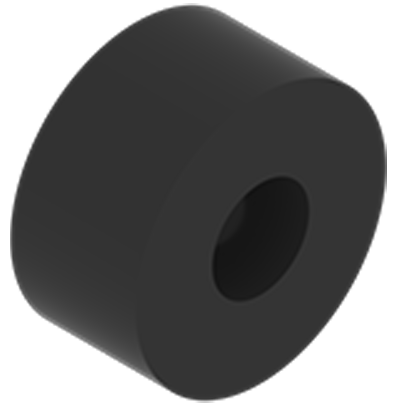

| Distanziatore da 0,25 pollici | Questa parte è disponibile in una confezione varia: 276-6340 Numero di parte individuale: 276-5913-001 |
30 | |||
| Distanziatore da 0,375 pollici | Questa parte è disponibile in una confezione varia: 276-6340 Numero di parte individuale: 276-5914-001 |
30 | |||

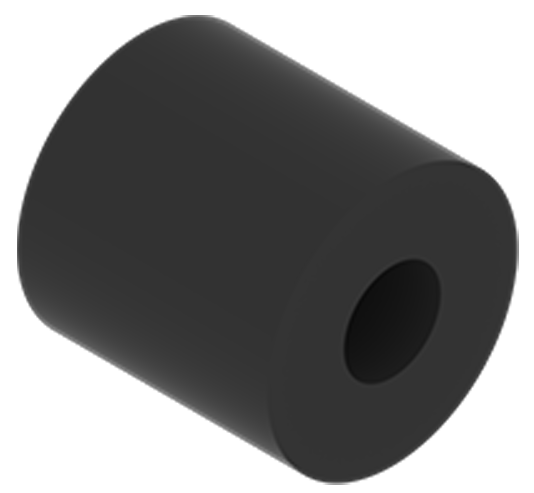

| Distanziatore da 0,50 pollici | Questa parte è disponibile in una confezione varia: 276-6340 Numero di parte individuale: 276-5915-001 |
30 | |||

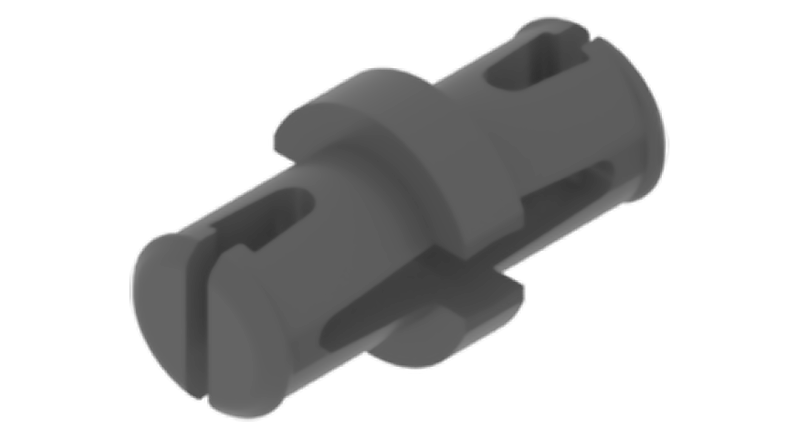

| Pin connettore 1x1 | Questa parte viene fornita in una confezione: 276-7472-801 Numero di parte individuale: 228-3616-060 |
4 | Disponibile in 1 confezione |
||

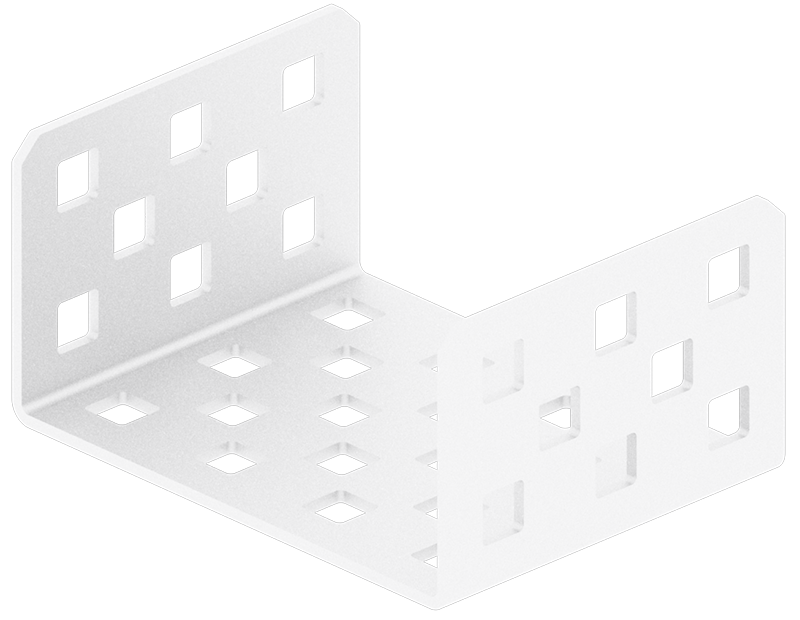

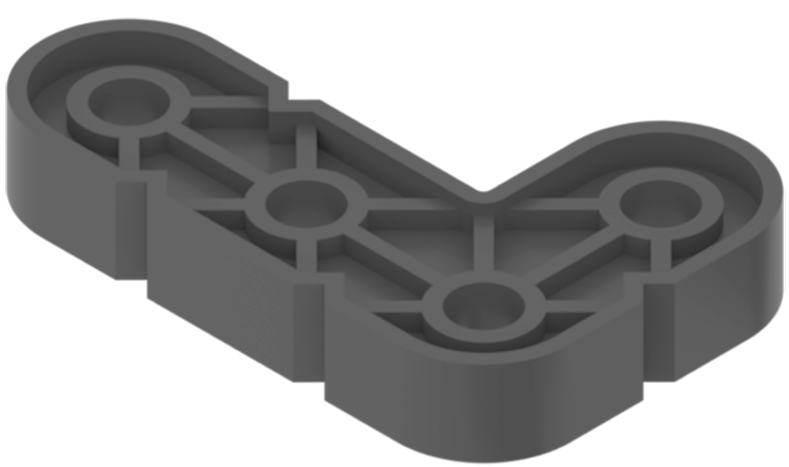

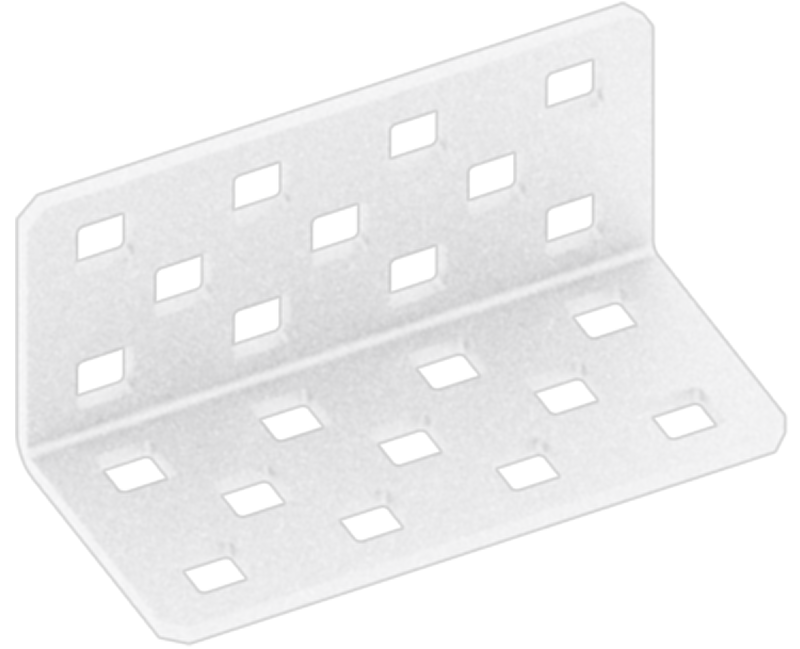

| Fascio ad angolo retto 2x3 | Questa parte viene fornita in una confezione: 276-7472-801 Numero di parte individuale: 228-3616-145 |
2 | |||

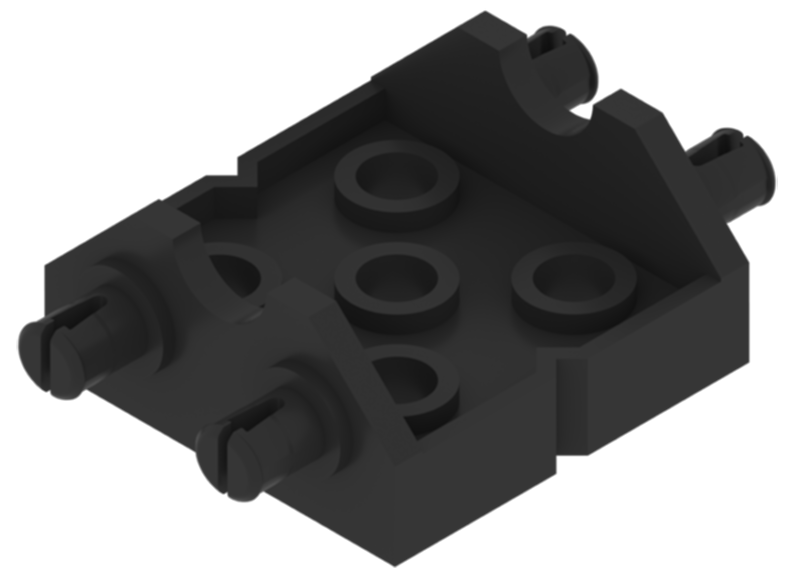

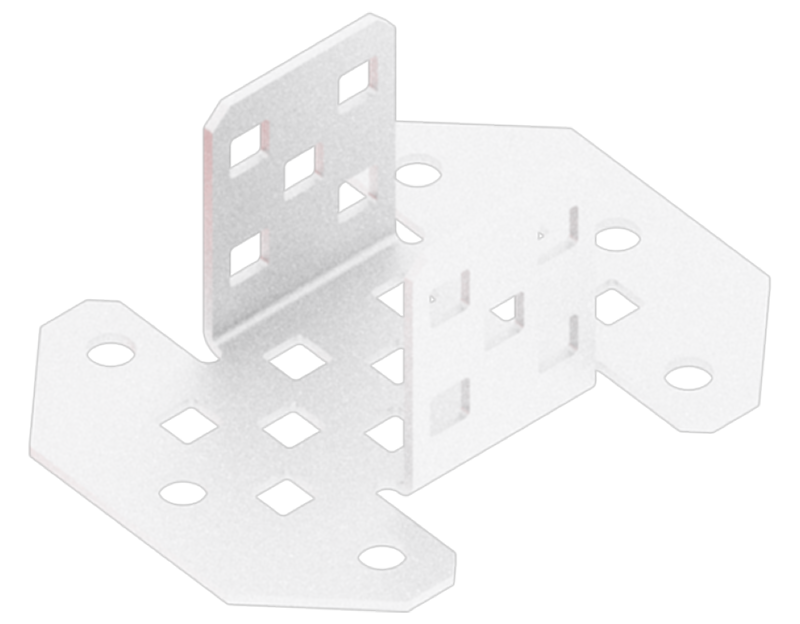

| Doppio connettore angolare 2x largo, 2x2 | Questa parte viene fornita in una confezione: 276-7472-801 Numero di parte individuale: 228-3201-220 |
1 | |||
| Diapositiva lineare | Questa parte viene fornita in una confezione: 276-7472-801 Numero di parte individuale: 228-3616-217 |
1 | |||

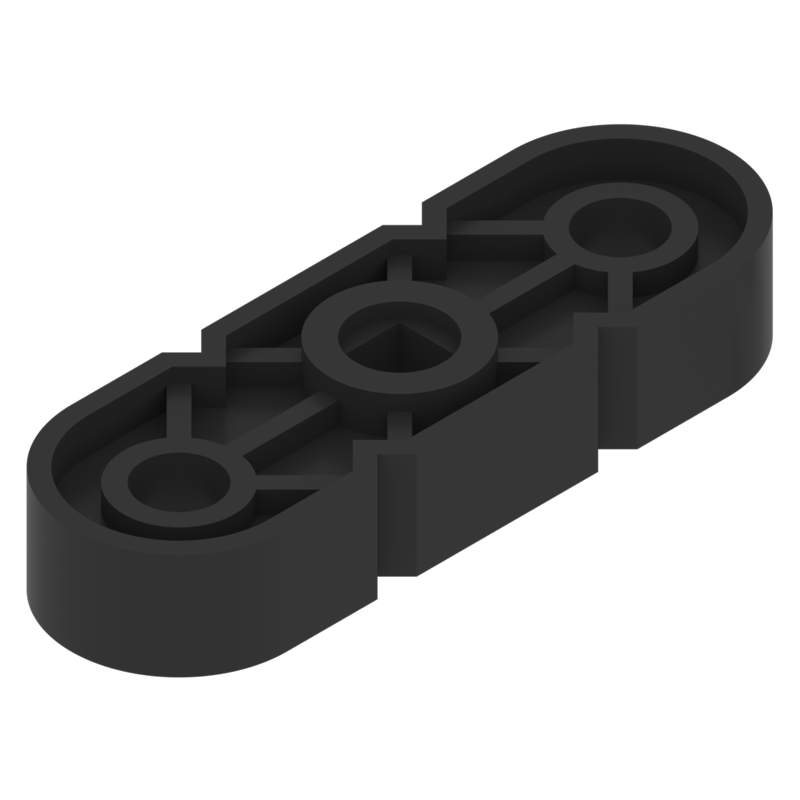

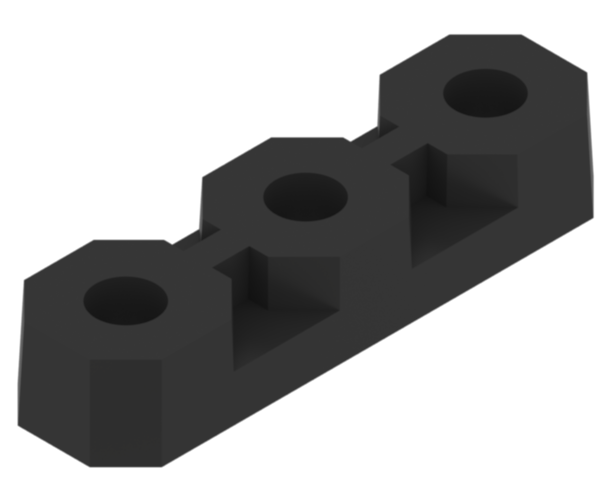

| Trave di bloccaggio centrale 1x3 | Questa parte viene fornita in una confezione: 276-7472-801 Numero di parte individuale: 228-3201-1141 |
2 | |||

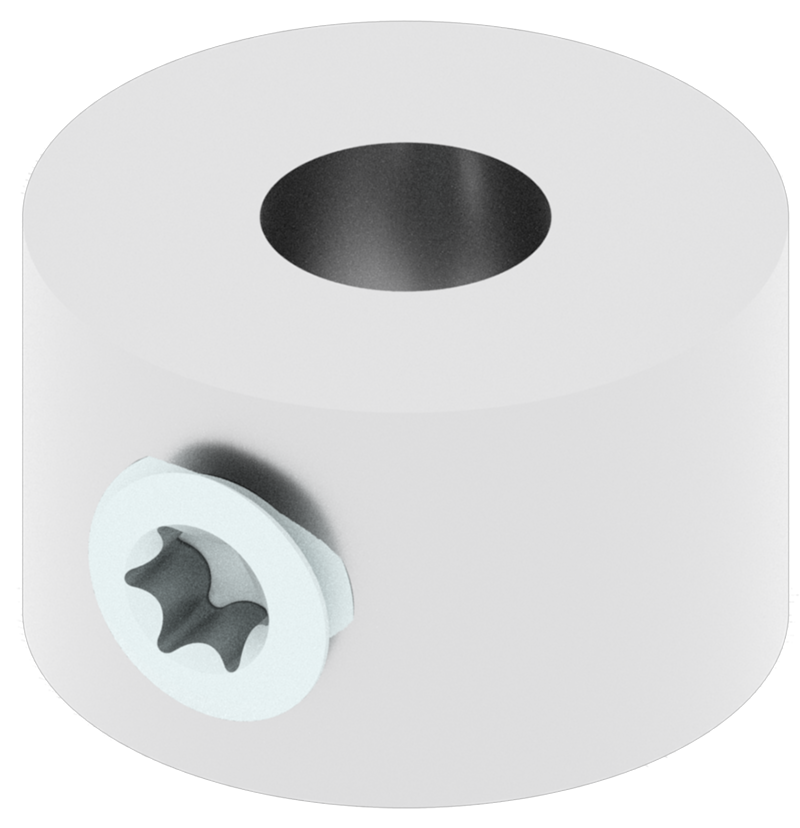

| Collare dell'albero di trasmissione a stella | Questa parte viene fornita nella confezione: 276-6650-806 Codice articolo individuale: 276-6103-000 |
96 | Disponibile in 1 confezione da 96 |
Suggerimenti utili: Quando si scaricano i pezzi nel vassoio, conservare i sacchetti con cerniera. Questi possono essere utilizzati in seguito per organizzare le parti fornite in una borsa di varietà. |
|

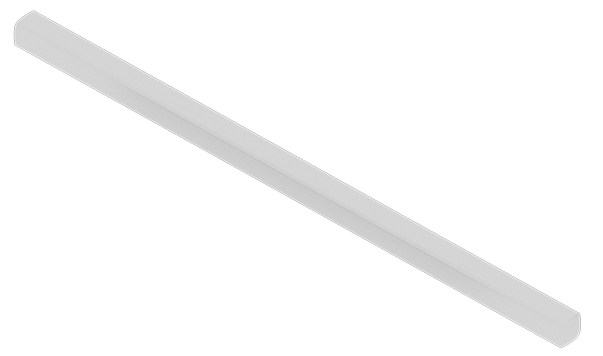

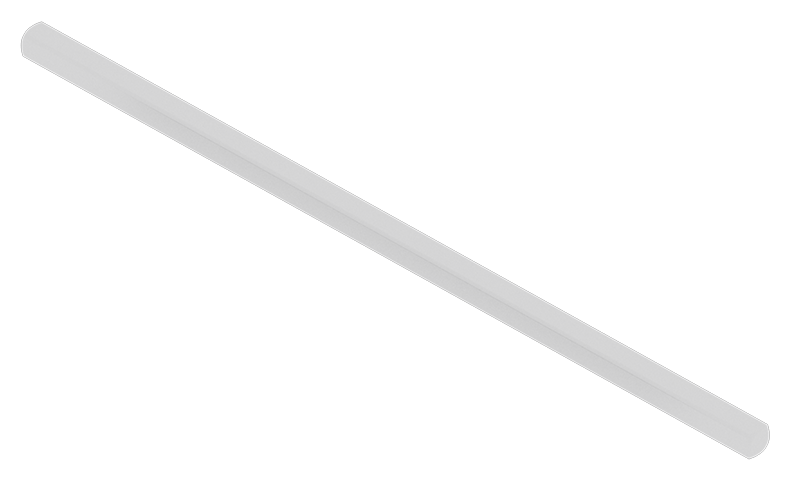

| 1" o 2x Albero motore | Questa parte è disponibile in una confezione varia: 228-6871-800 Numero di parte individuale: 288-2500-117 |
20 | Disponibile in 5 confezioni di varietà |
Utilizza il righello per parti metalliche VEX V5 di righelli.vex.com per distinguere e identificare facilmente le diverse dimensioni dell'albero. |
|
| 2" o 4x Albero motore | Questa parte è disponibile in una confezione varia: 228-6871-800 Numero di parte individuale: 288-2500-120 |
30 | |||
| 3" o 6x Albero di trasmissione | Questa parte è disponibile in una confezione varia: 228-6871-800 Numero di parte individuale: 288-2500-122 |
20 | |||
| 4" o 8x Albero di trasmissione | Questa parte è disponibile in una confezione varia: 228-6871-800 Numero di parte individuale: 288-2500-124 |
10 | |||

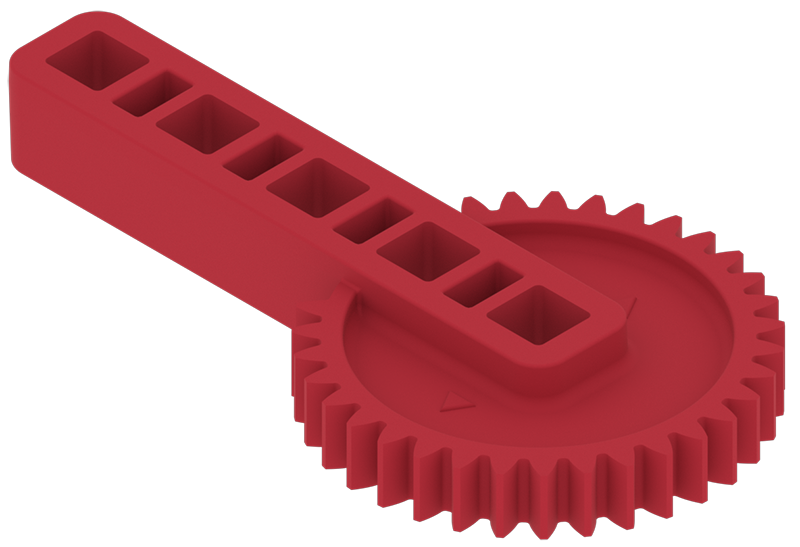

| Manovella dell'ingranaggio ad artiglio | Questa parte viene fornita in una confezione: 276-7472-801 Numero di parte individuale: 276-6010-003 |
3 | Viene fornito in 1 confezione di varietà |
||

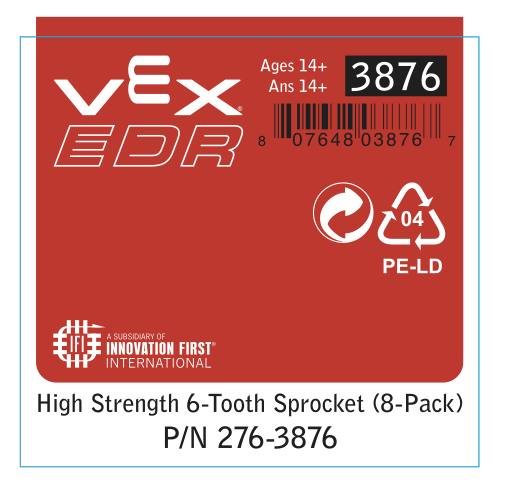

| Pignone ad alta resistenza 6T Nota: Questa parte è attualmente in fase di transizione dal verde al rosso. |
Questa parte viene fornita in una confezione: 276-3876 Numero di parte individuale: 276-2252-003 |
8 | Disponibile in 1 confezione |
||

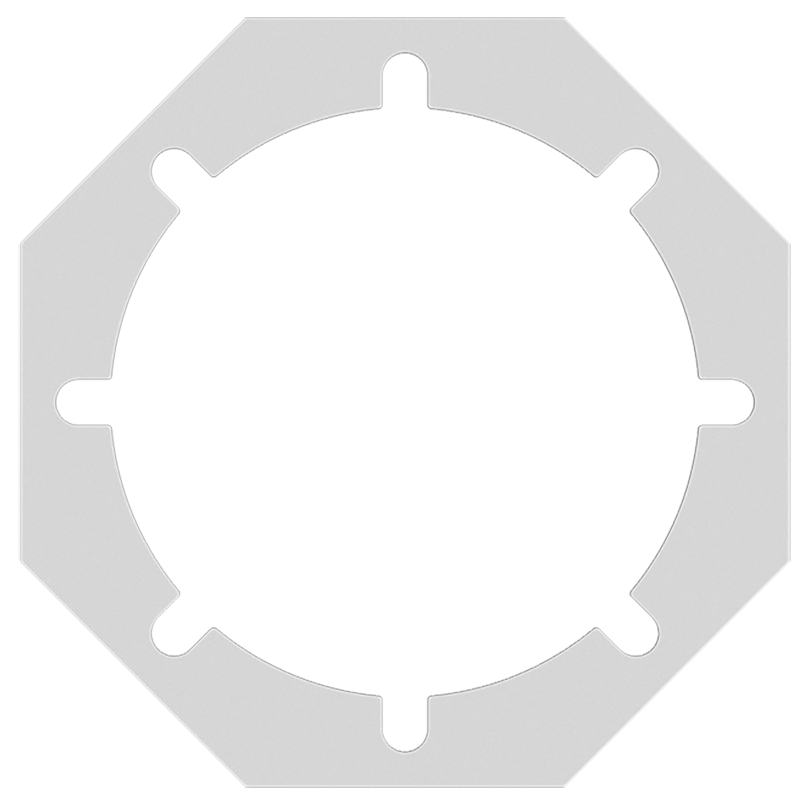

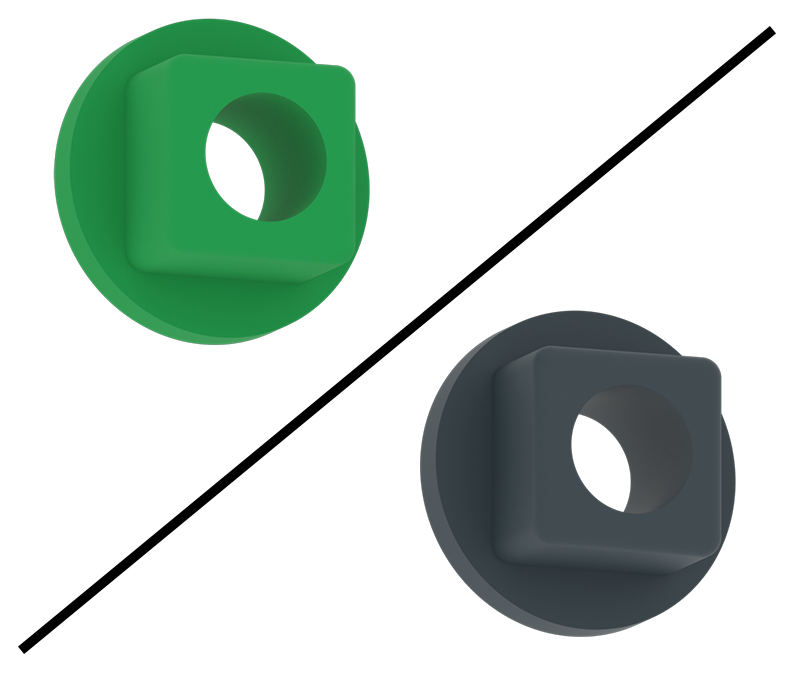

| Inserto metallico per ingranaggi | Questa parte è disponibile in tre confezioni 276-3880 276-3881 276-3876 Codice articolo individuale: 276-2250-005 |
84 | Disponibile in 4 pacchi di pignoni da 30 denti ad alta resistenza. Fornito in confezione da 1 pignone a 6 denti ad alta resistenza. Saranno disponibili anche in due confezioni del kit di inserti per albero ad alta resistenza. |
||

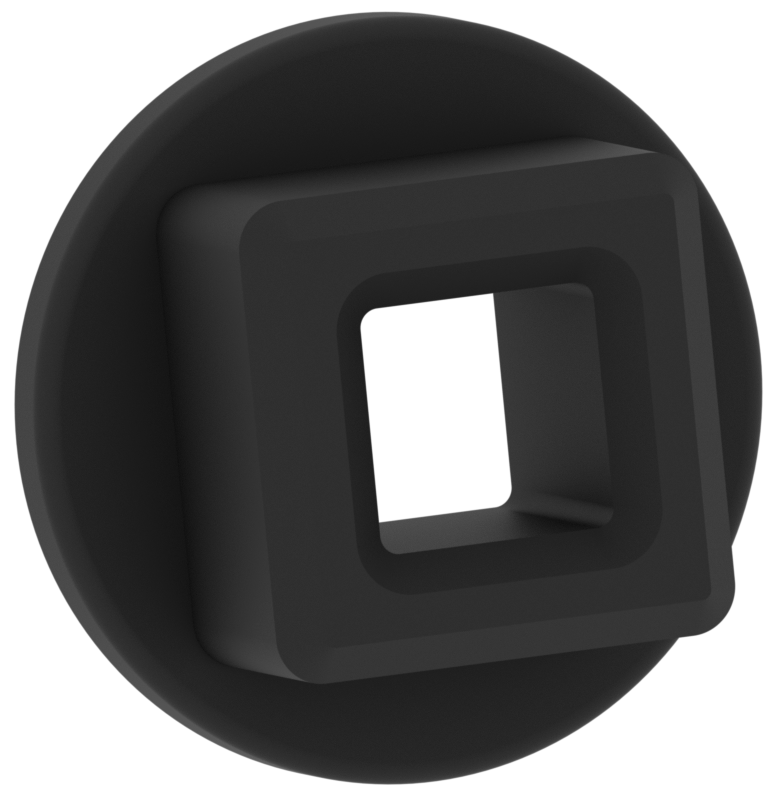

| Inserto per ingranaggi ad alta resistenza | Questa parte è disponibile in tre confezioni: 276-3880 276-3881 276-3876 Codice singolo: 276-2250-006 |
84 | |||

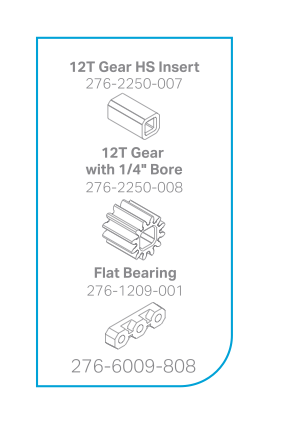

| Inserto HS per ingranaggi 12T | Questa parte è disponibile in una confezione varia: 276-6009-808 Numero di parte individuale: 276-2250-007 |
1 | Viene fornito in 1 sacchetto di pezzi aggiuntivi |
||
| Ingranaggio 12T ad alta resistenza con foro da ¼". | Questa parte è disponibile in una confezione varia: 276-6009-808 Numero di parte individuale: 276-2250-008 |
1 | |||

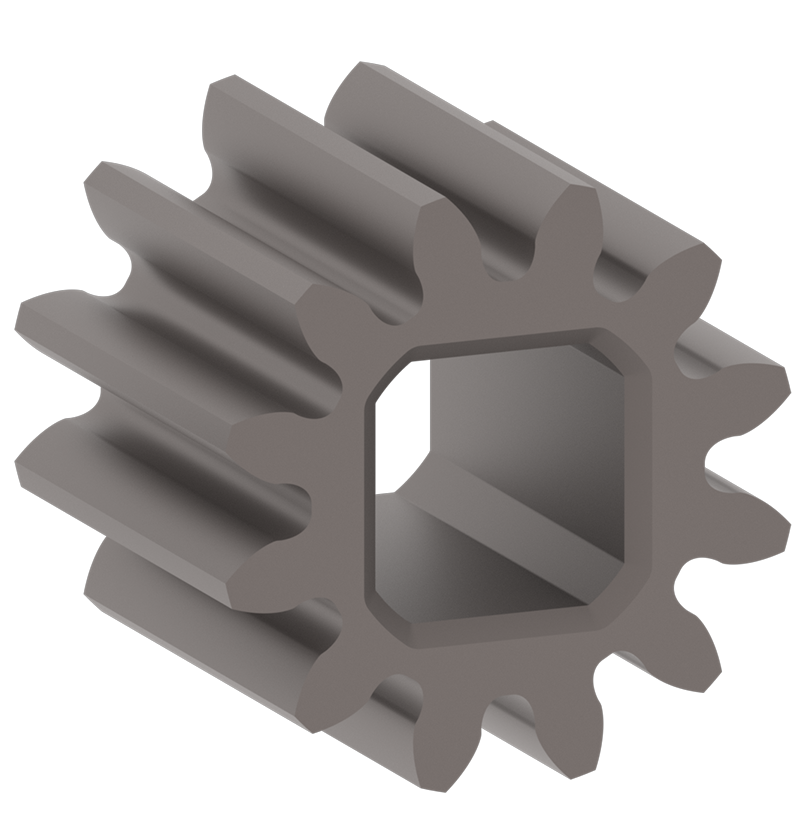

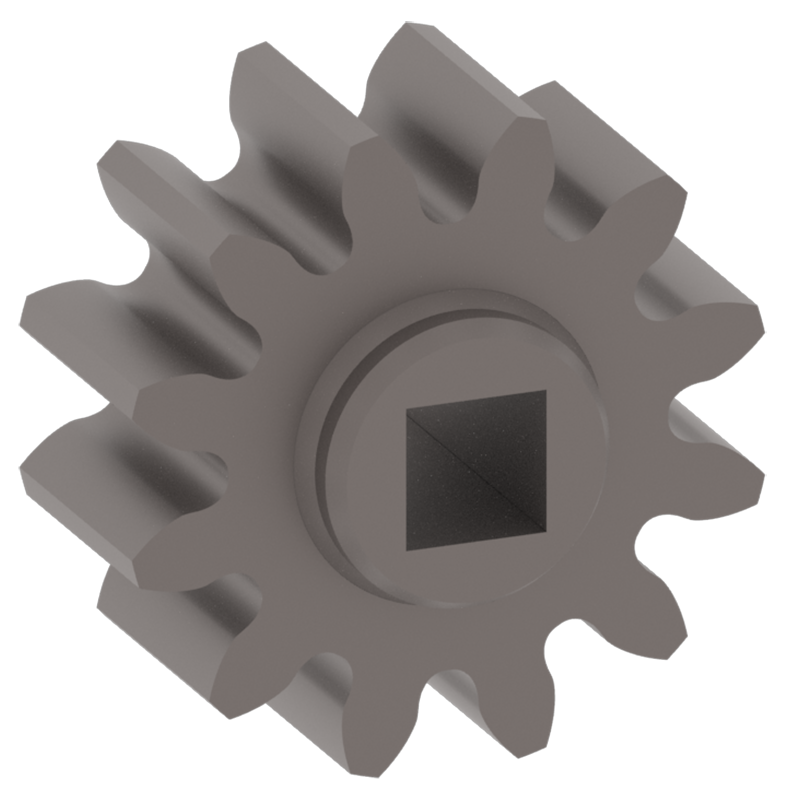

| Ingranaggio in metallo 12T | 6010-011 | 12 | Viene fornito in 1 confezione da 12 (etichettato 276-7368) |

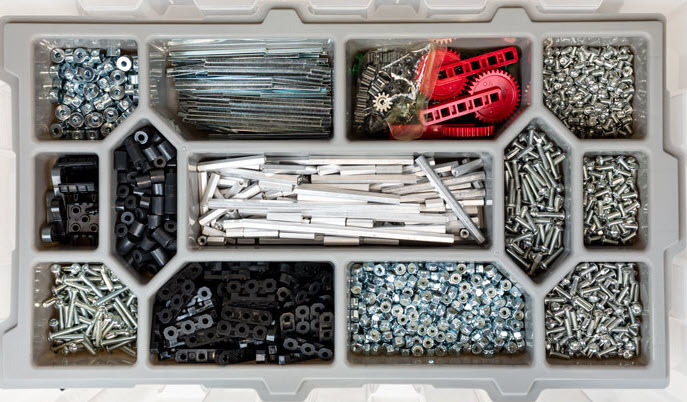

Una volta che tutte le parti del kit Workcell sono state posizionate nel vassoio del contenitore di stoccaggio 1, il vassoio avrà l'aspetto di questa immagine (seleziona l'immagine per ingrandirla).
Contenitore 1: Base
| Parte | Foto | Numero di parte | Quantità | Note sulla borsa | Posizione |
| Piastra Base 15x30 | 276-1341 | 3 | Questi sono disponibili in tre scatole da due piastre base. Dovrai aprire una di queste scatole mentre organizzi il contenitore per creare due set da tre. |
||
| Alimentatore disco - In basso | Questa parte è contenuta in questa confezione: 276-7720 Numero di parte individuale: 276-7720-001 |
1 | Viene fornito in 1 borsa |
||
| Alimentatore disco - Superiore | Questa parte è contenuta in questa confezione: 276-7720 Numero di parte individuale: 276-7720-002 |
1 | |||

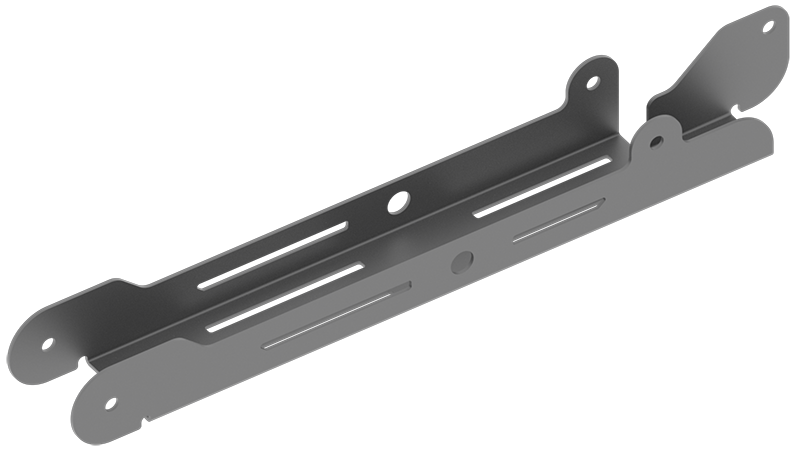

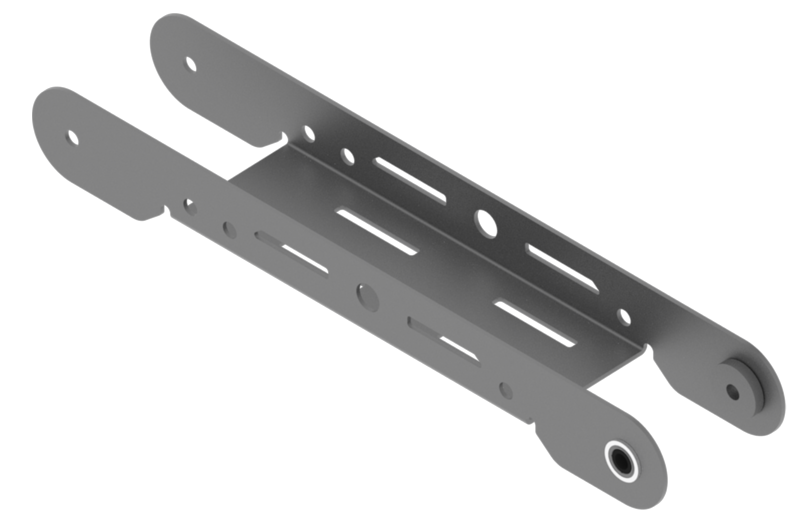

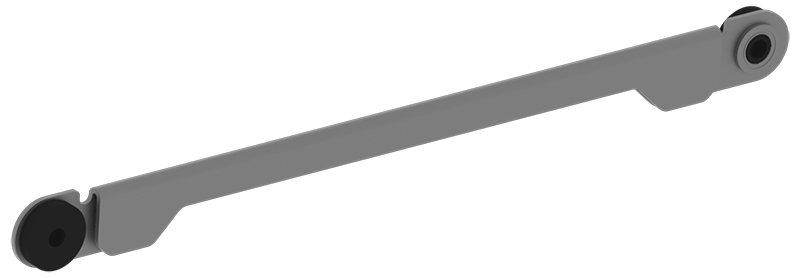

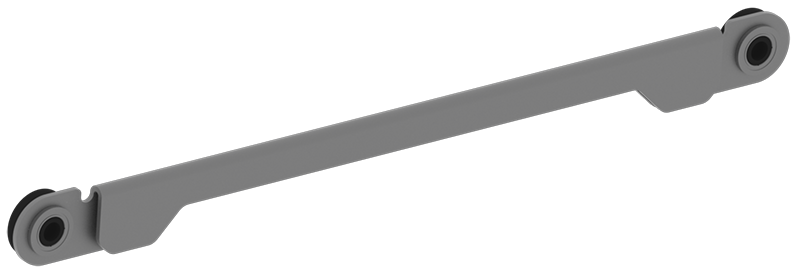

| Barra del braccio | Questa parte è contenuta in questa confezione: 276-7151 Numero di parte individuale: 276-7151-500 |
2 | Viene fornito in 1 borsa |
||
| Barra del braccio 2 | Questa parte è contenuta in questa confezione: 276-7151 Numero di parte individuale: 276-7151-501 |
1 | |||

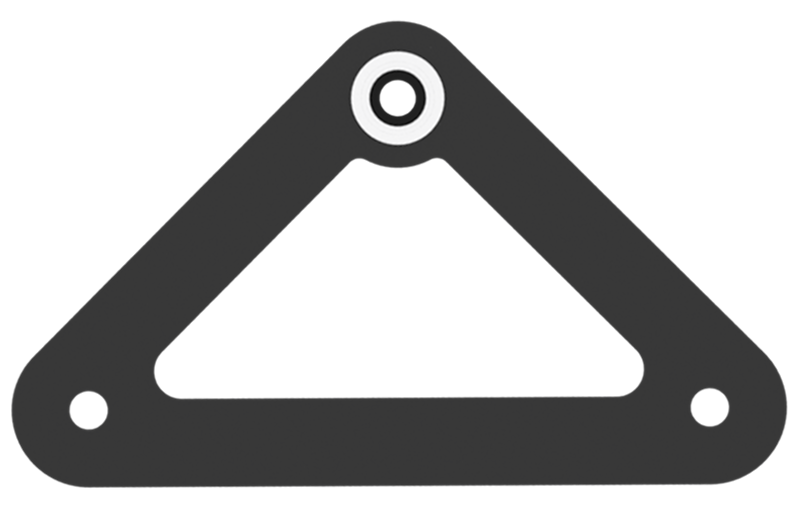

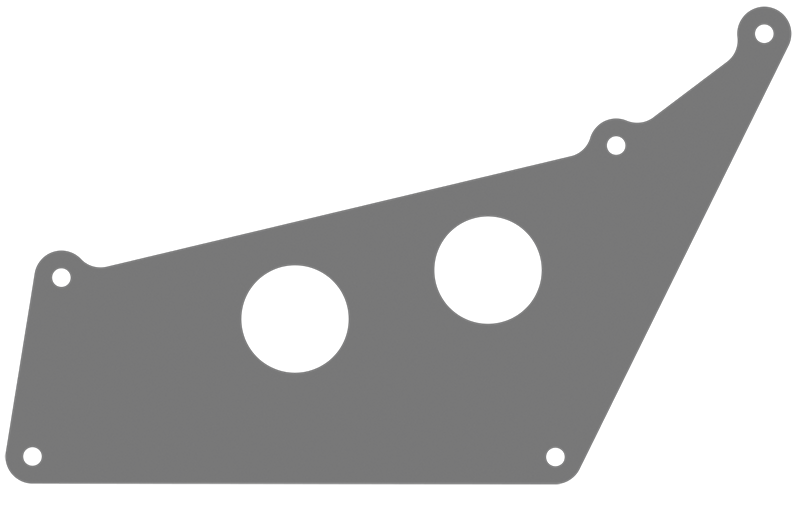

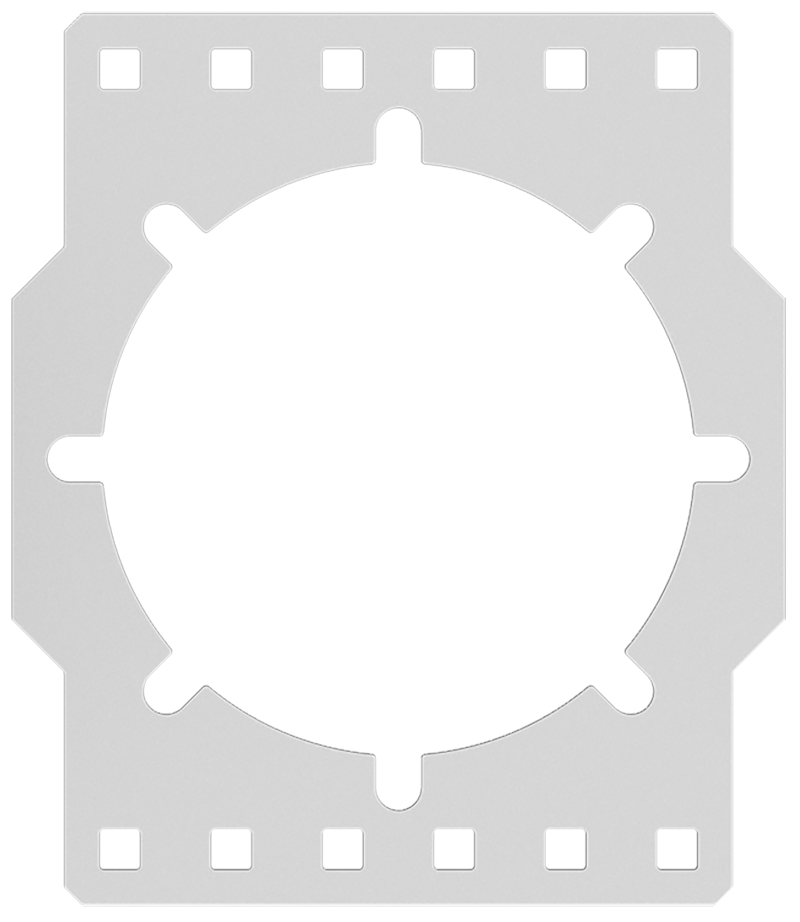

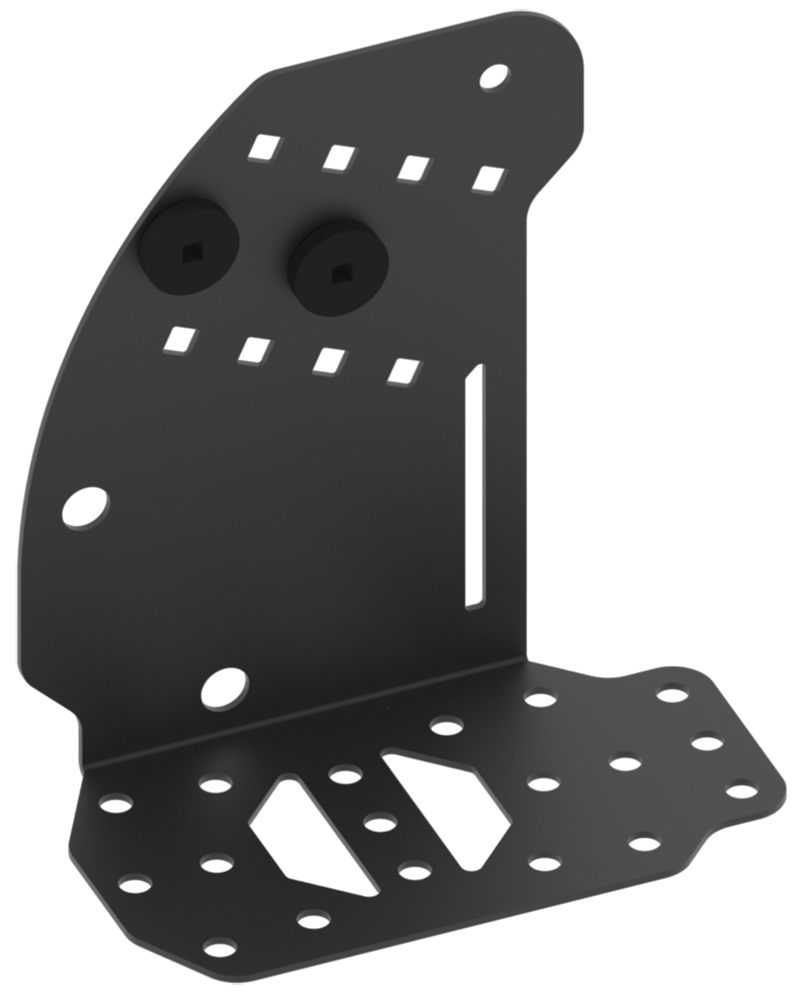

| Piastra di trasferimento del braccio | Questa parte è contenuta in questa confezione: 276-7151 Numero di parte individuale: 276-7151-600 |
1 | |||
| Articolazione del braccio 3 | Questa parte è contenuta in questa confezione: 276-7151 Numero di parte individuale: 276-7151-006 |
1 | |||
| Maschera per padroneggiare il braccio | Questa parte è contenuta in questa confezione: 276-7151 Numero di parte individuale: 276-7151-011 |
1 | |||
| Giunto del braccio 1 - Sinistro | Questa parte è contenuta in questa confezione: 276-7151 Numero di parte individuale: 276-7151-100 |
1 | |||
| Giunto del braccio 1 - Destro | Questa parte è contenuta in questa confezione: 276-7151 Numero di parte individuale: 276-7151-200 |
1 | |||
| Articolazione del braccio 2 | Questa parte è contenuta in questa confezione: 276-7151 Numero di parte individuale: 276-7151-300 |
1 | |||
| Articolazione del braccio 4 | Questa parte è contenuta in questa confezione: 276-7151 Numero di parte individuale: 276-7151-400 |
1 | |||

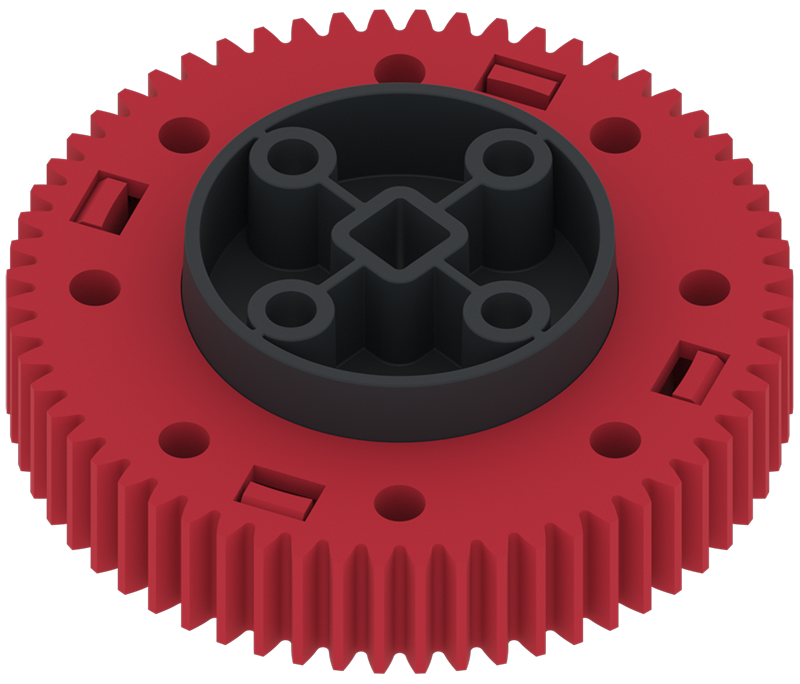

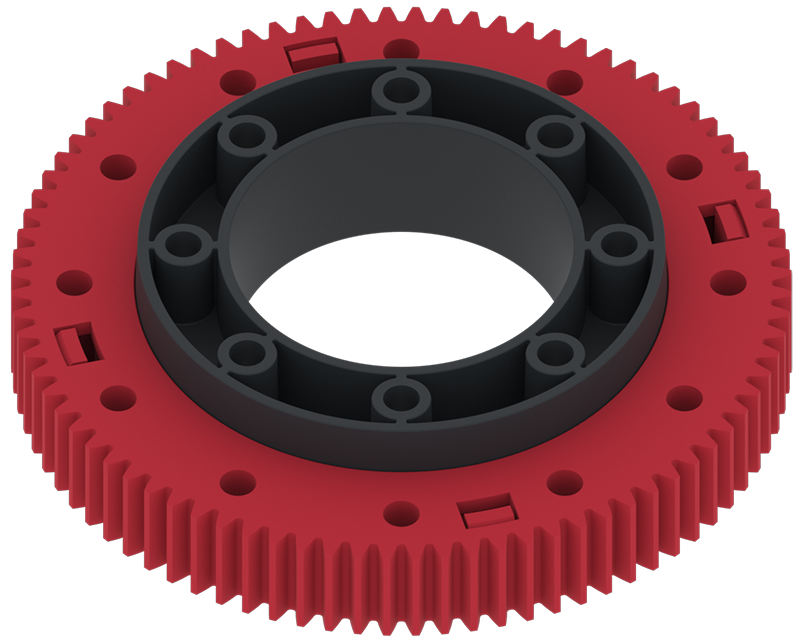

| Kit cuscinetti per giradischi | Questa parte è contenuta in questa confezione: 276-5652 Numero di parte individuale: 276-5652-000 |
1 | Viene fornito in 1 borsa |
||
| Kit cuscinetti per giradischi | Questa parte è contenuta in questa confezione: 276-5652 Numero di parte individuale: 276-5652-004 |
1 | |||
| Kit cuscinetti per giradischi | Questa parte è contenuta in questa confezione: 276-5652 Numero di parte individuale: 276-5652-007 |
1 | |||

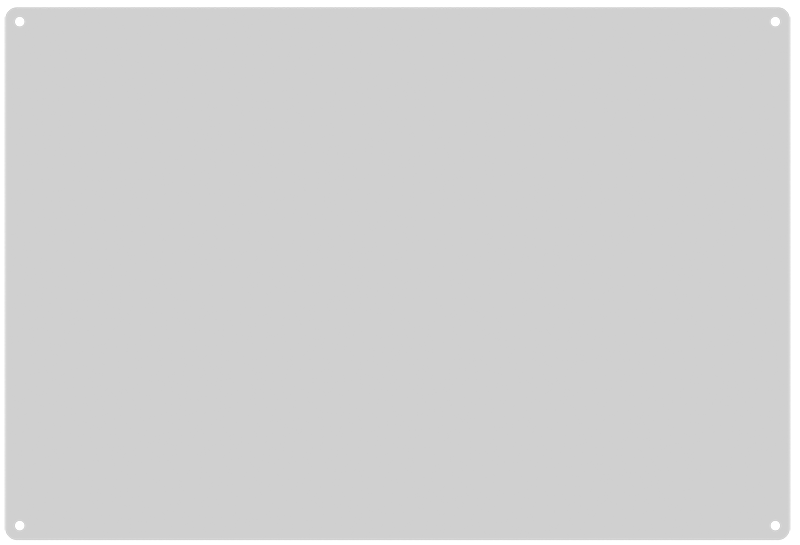

| Superficie cancellabile a secco | 276-7157-006 | 1 | Questa superficie cancellabile a secco può facilmente fondersi con le pareti della scatola perché è trasparente. Assicurati di tenerlo d'occhio sui lati della scatola o lungo il fondo. |
||
| Assemblaggio del supporto cerebrale del robot | 276-7152-002 | 1 | Viene fornito in 1 confezione da 1 | ||

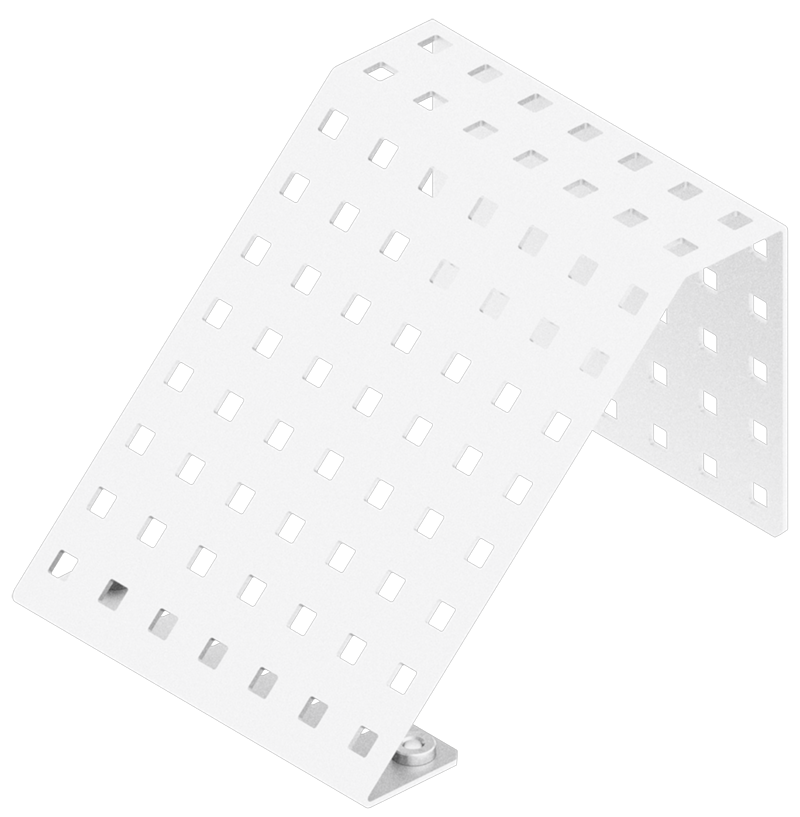

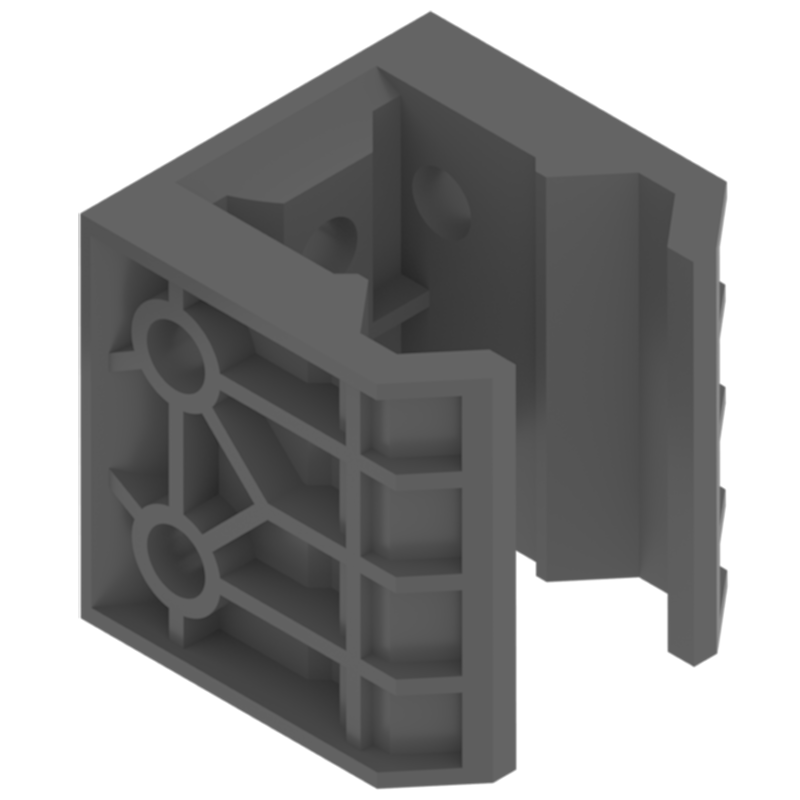

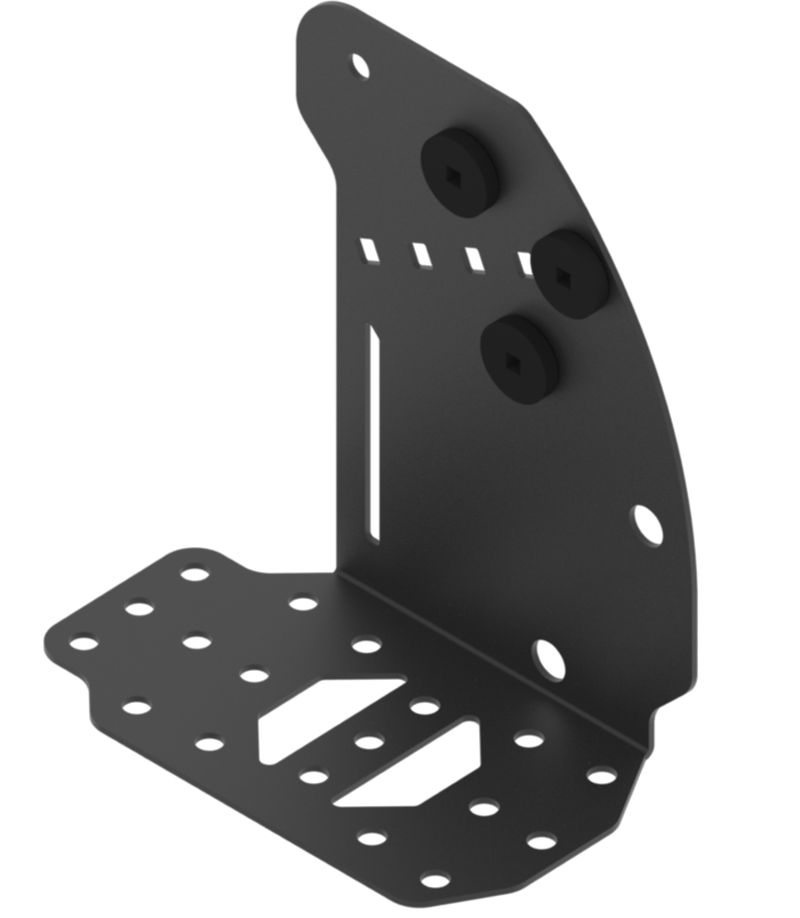

| Staffa del trasportatore di ingresso e uscita | 276-7153-001 | 8 | Disponibile in 1 confezione da 8 | ||
| Tassello per coppia ad angolo | 276-2578-001 | 8 | Disponibile in 1 confezione da 8 | ||
| Catena di trasporto ad alta resistenza | 276-7141 | 6 catene | Viene fornito in sacchetti multipli da 6 catene. È necessario un solo sacchetto per il contenitore 1. Gli altri sacchetti verranno collocati nel contenitore 3. |
||

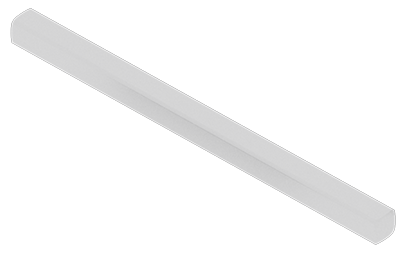

| Barra d'acciaio 1x25 | 275-1141-001 | 8 | Disponibile in 1 confezione da 8 | ||
|
Pignone ad alta resistenza 30T Nota: Questa parte è attualmente in fase di transizione dal verde al rosso. |
Questa parte viene fornita in una confezione: 276-3880 Numero di parte individuale: 276-2252-007 |
4 | Disponibile nei pacchi pignoni da 30 denti ad alta resistenza. Solo uno di questi pacchi è necessario per il contenitore 1. Gli altri pacchi andranno nel contenitore 3. |
||
| Kit di maglie per attacco catena ad alta resistenza | 276-7578 | 6 collegamenti | Viene fornito in più sacchetti da 6 maglie. È necessario un solo sacchetto per il contenitore 1. Gli altri sacchetti verranno collocati nel contenitore 3. |

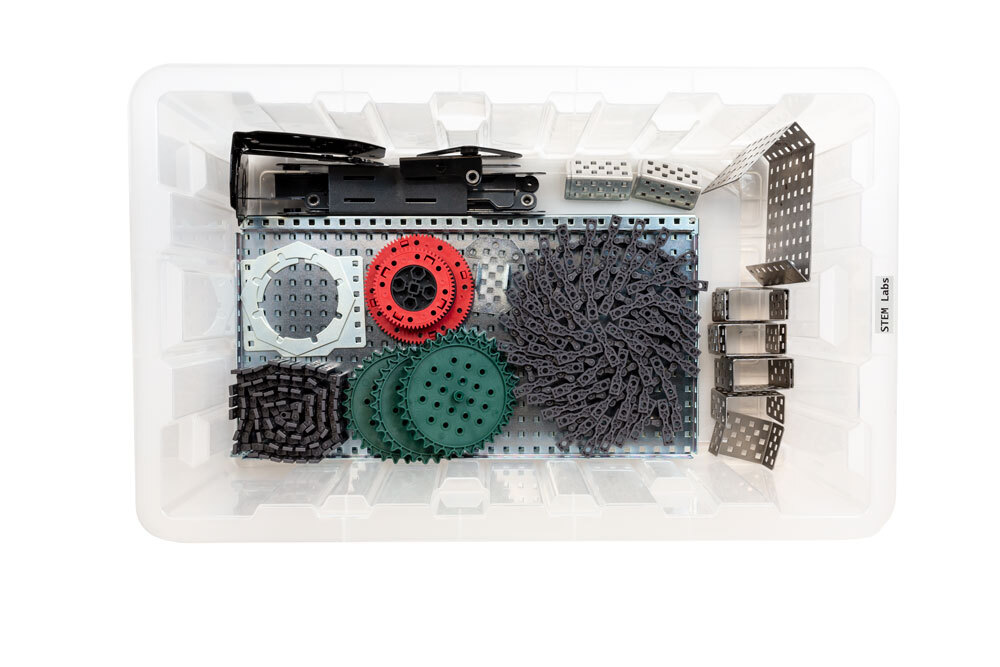

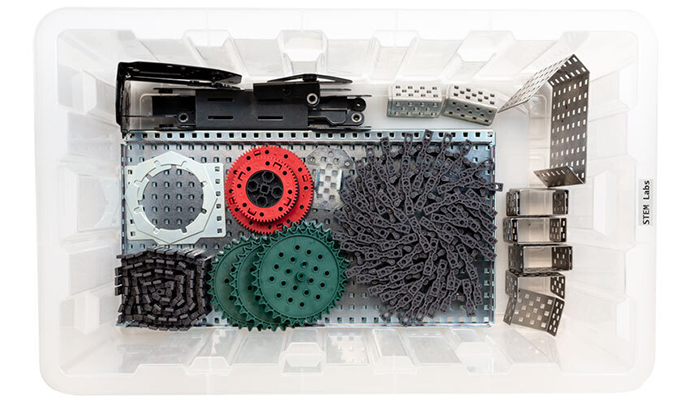

Una volta che tutte le parti del kit Workcell sono state posizionate nella base del contenitore di stoccaggio 1, la base avrà l'aspetto di questa immagine.
