VEX GO è un sistema di facile costruzione che consente agli studenti dalle classi dalla terza alla quinta di costruire molti progetti educativi. La sua flessibilità e funzionalità possono essere utilizzate anche nei gradi più alti.

Uno studente impegnato con i pezzi VEX GO in un ambiente scolastico.

Questo articolo ti introdurrà alle parti che ti permetteranno di collegare insieme altre parti VEX GO.

Spilli

I perni sono piccole parti in plastica utilizzate per costruire progetti VEX GO. Esistono quattro diversi tipi di pin: pin rossi, pin verdi, pin rosa e pin grigi.

Spilli rossi

Schema di un pezzo di perno rosso, con frecce che indicano ed etichettano la flangia e i pioli.

I pin rossi sono il connettore più comunemente utilizzato per il sistema VEX GO. Questi perni hanno due pioli rotondi separati da una flangia.

Schema di un pezzo di perno rosso che collega una trave verde a una piastra bianca collegando i suoi pioli attraverso i fori rotondi dei pezzi.

I perni rossi consentono di collegare insieme due parti qualsiasi con fori rotondi, ad esempio un raggio verde a una piastra bianca.

Spilli verdi

Schema di un pezzo di Spillo Verde, con un'etichetta che mostra che uno dei suoi pioli è due volte più lungo di quello di uno Spillo Rosso.

I perni verdi sono molto simili ai perni rossi. Tuttavia, un lato di un perno verde ha un piolo che è due volte più lungo di un perno rosso.

Schema di tre pezzi di trave collegati a un pezzo di perno verde.

Il picchetto più lungo consente il collegamento di due livelli di parti in plastica su un lato del Green Pin e di uno spessore di una parte in plastica sull'altro. Ad esempio, un lato del perno verde può essere inserito in una trave grande nera. Dall'altro lato del perno è possibile inserire un raggio arancione. Quindi è possibile inserire un raggio rosa sopra il raggio arancione.

Schema della struttura del VEX GO Crawler con uno dei giunti cerchiato e contrassegnato come composto da tre strati di pezzi fissati con un perno verde.

Ciò consentirà di collegare insieme tutti e tre gli strati di parti.

Spille rosa

Schema di un pezzo di spillo rosa, con etichette che mostrano che ha una sezione che è un piolo quadrato, una sezione che è un piolo rotondo e poi un cappuccio all'estremità.

Una spilla rosa ha alcune caratteristiche speciali. Ha un tappo per impedirgli di scivolare attraverso un foro rotondo. Ha una sezione rotonda che permette di inserirlo in un foro rotondo e ha un picchetto quadrato che ne consente l'inserimento in un foro quadrato.

Schema di un perno rosa inserito attraverso una trave blu nel foro quadrato di una ruota blu, fissandolo in posizione senza limitarne la rotazione.

Ad esempio, un perno rosa potrebbe essere inserito attraverso un raggio blu e il suo cappuccio ne impedirà il passaggio. L'area rotonda del Pink Pin si inserisce nel foro del Blue Beam e il perno quadrato può adattarsi al foro quadrato di un Blue Gear consentendo all'ingranaggio di girare liberamente.

Schema di costruzione di una supercar VEX GO con il perno rosa che fissa un ingranaggio blu indicato da una freccia.

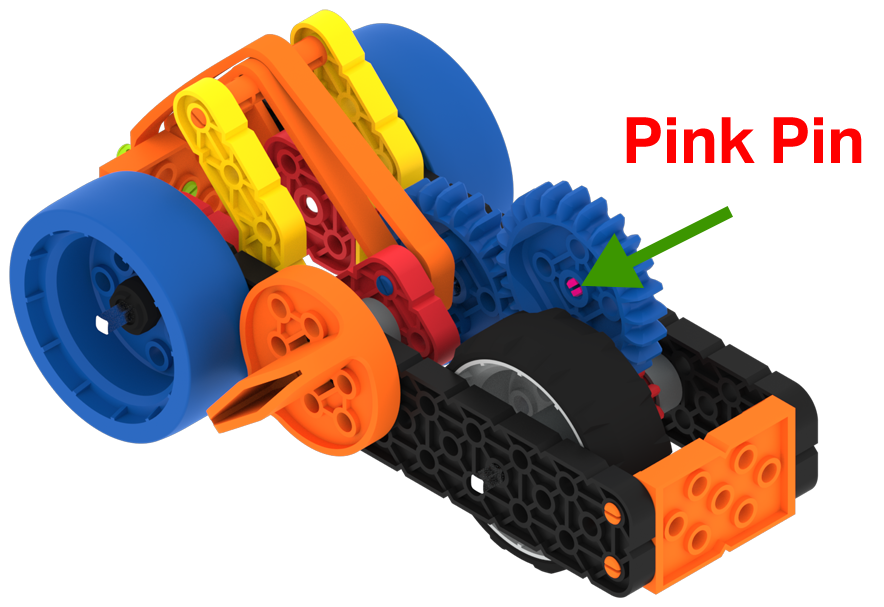

Nel progetto Supercar, il perno rosa consente all'ingranaggio blu di girare liberamente e fornire un trasferimento di potenza dall'elastico alla ruota grigia.

Spilli grigi

Schema di un pezzo di perno grigio, con etichette che mostrano che ha una sezione che è un piolo quadrato, una sezione che è un piolo rotondo e poi una flangia prima di un'altra sezione di piolo quadrato.

Un perno grigio ha un piolo quadrato con una flangia, poi una sezione rotonda e un piolo quadrato.

Schema di un perno grigio inserito attraverso una trave grande nera per collegare un ingranaggio rosso a un motore, consentendo comunque al motore di far girare l'ingranaggio rosso.

Le caratteristiche del perno grigio ne consentono l'inserimento in un motore o in una manopola che forzerà la rotazione del perno. Il perno grigio può passare attraverso un foro rotondo in una parte e poi nel foro quadrato di un'altra parte.

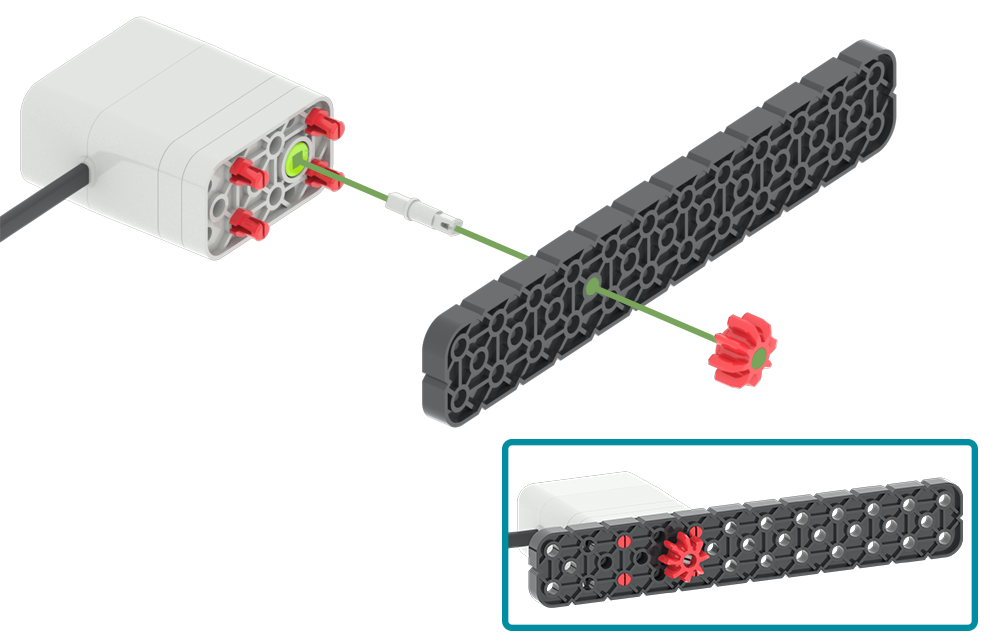

Ad esempio, il piolo quadrato di un perno grigio con una flangia potrebbe essere inserito in un motore e poi attraverso una trave grande nera. Dall'altro lato della Trave Grande Nera, un Ingranaggio Rosso potrebbe essere inserito sul perno quadrato del Perno Grigio. Ciò consentirà al motore di far girare l'ingranaggio rosso.

Distanziatori

Schema di un pezzo di distanziatore giallo, con etichette che dimostrano che ha un piolo rotondo su entrambi i lati di una sezione distanziatrice spessa quanto una parte di plastica.

Quando si realizzano progetti con il sistema VEX GO a volte è necessario più spazio tra le parti. I distanziatori sono connettori che consentono che ciò accada. I distanziatori hanno un piolo rotondo su ciascuna estremità e una sezione centrale che fornisce una spaziatura tra le parti.

Schema di tutti i pezzi dei distanziali nel kit VEX GO.

Esistono tre diverse dimensioni di stalli. Questi includono:

Il distanziatore giallo ha una spaziatura pari allo spessore di una parte in plastica.
Il Blue Standoff ha una spaziatura di due spessori di parti in plastica.
Lo stallo arancione ha una spaziatura di quattro spessori di parti in plastica.

Schema di costruzione del braccio robotico VEX GO con i pezzi distanziali sull'attacco del sensore oculare evidenziati in un cerchio rosso.

La spaziatura tra le parti può essere molto importante per il tuo progetto. Ad esempio, è possibile utilizzare due distanziatori gialli tra una trave angolare gialla e un connettore giallo. Ciò ti consentirà di collegare un sensore oculare in modo che sia centrato al centro del progetto del braccio robotico.

Connettori

Diagramma che illustra l'uso dei connettori per collegare i pezzi in parallelo o a un angolo di 90 gradi.

I connettori sono parti molto utili. Permettono di collegare due parti insieme. Queste connessioni possono essere a 90 gradi tra loro o parallele tra loro.

Schema di un pezzo di connettore giallo, con etichette che dimostrano che ha due pioli rotondi sfalsati di 90 gradi rispetto a 5 fori rotondi.

I connettori hanno fori rotondi e picchetti.

Connettori a 90 gradi

Schema di tutti i pezzi del connettore nel kit VEX GO.

I connettori a 90 gradi sono disponibili in tre dimensioni. Questi includono:

I connettori rossi hanno un piolo e un foro. Ciò consente a questi connettori di poter ruotare.
I connettori gialli hanno cinque fori e due picchetti.
I connettori blu hanno sei fori e due picchetti. I connettori blu sono un foro più lungo dei connettori gialli.

Schema dei connettori gialli utilizzati per collegare una build VEX GO a un angolo di 90 gradi rispetto a un quadrato di tessere campo.

Il collegamento delle parti tra loro a 90 gradi è una caratteristica molto importante per il sistema VEX GO. Ad esempio, due connettori gialli possono essere utilizzati per collegare una grande trave grigia a 90 gradi a un riquadro per creare una base per il progetto del braccio robotico.

Connettori paralleli

Schema di entrambi i pezzi del connettore parallelo nel kit VEX GO.

I connettori paralleli sono disponibili in due dimensioni. Questi includono:

I connettori verdi hanno due picchetti su ciascun lato e due fori tra i picchetti.
I connettori arancioni hanno due picchetti su ciascun lato e sette fori tra i picchetti.

Schema di costruzione di una supercar VEX GO con evidenziato il connettore arancione che collega due grandi travi nere.

I connettori paralleli possono essere molto utili quando si realizzano progetti con il sistema VEX GO. Ad esempio, puoi separare due grandi travi nere parallele con un connettore arancione quando costruisci il tuo progetto Super Car.

Effettuare collegamenti tra le parti con il sistema VEX GO è divertente e facile utilizzando pin, distanziatori e connettori. Ti aiuteranno a creare la connessione fisica tra le parti per trasformare la tua immaginazione in realtà.
