Il sistema di costruzione VEX GO è un modo semplice e divertente per consentire agli studenti delle classi 3-5 di costruire molti progetti educativi. La sua flessibilità e funzionalità possono essere utilizzate anche nei gradi più alti.

Diagramma di diverse build VEX GO realizzate con travi, piastre e altri pezzi VEX GO.

Questo articolo ti introdurrà alle parti che ti permetteranno di costruire progetti VEX GO.

Travi

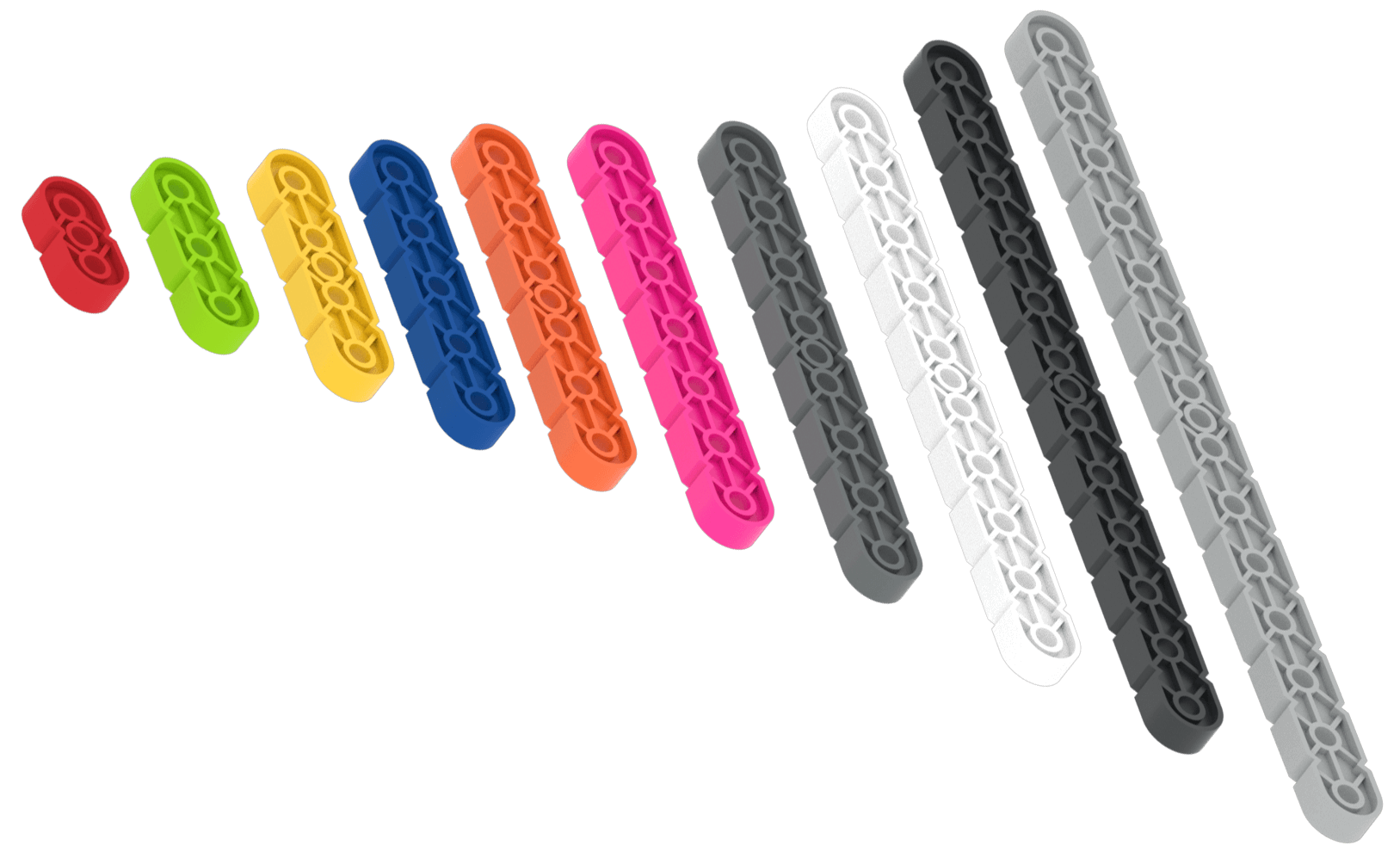

Schema di tutti i pezzi Beam nel kit VEX GO.

Le travi sono parti in plastica larghe un foro. La loro lunghezza è identificata dal colore e sono disponibili in 10 lunghezze diverse.

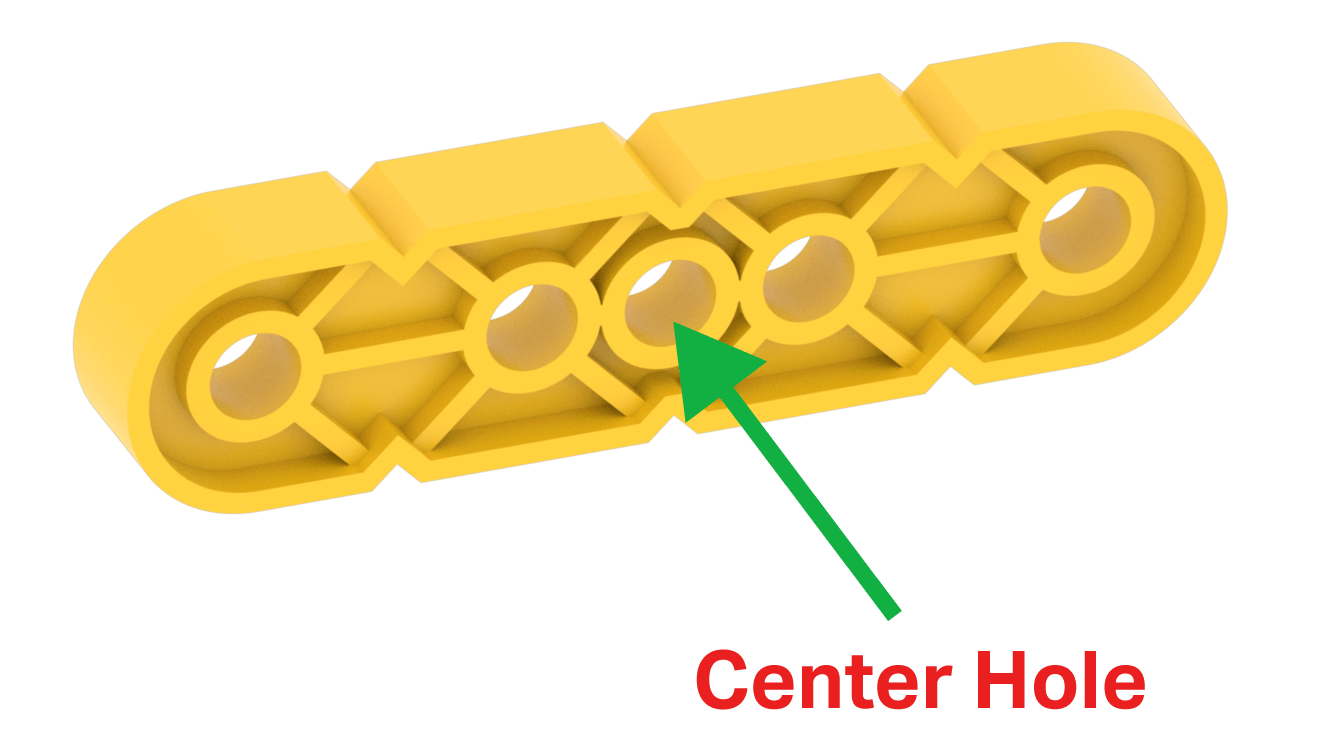

Schema di un pezzo di trave gialla, con una freccia che indica ed etichetta il foro centrale.

Ciascuna trave ha un foro centrale che consente di avere un connettore posizionato direttamente al centro. I fori centrali offrono una grande flessibilità durante la realizzazione di un progetto.

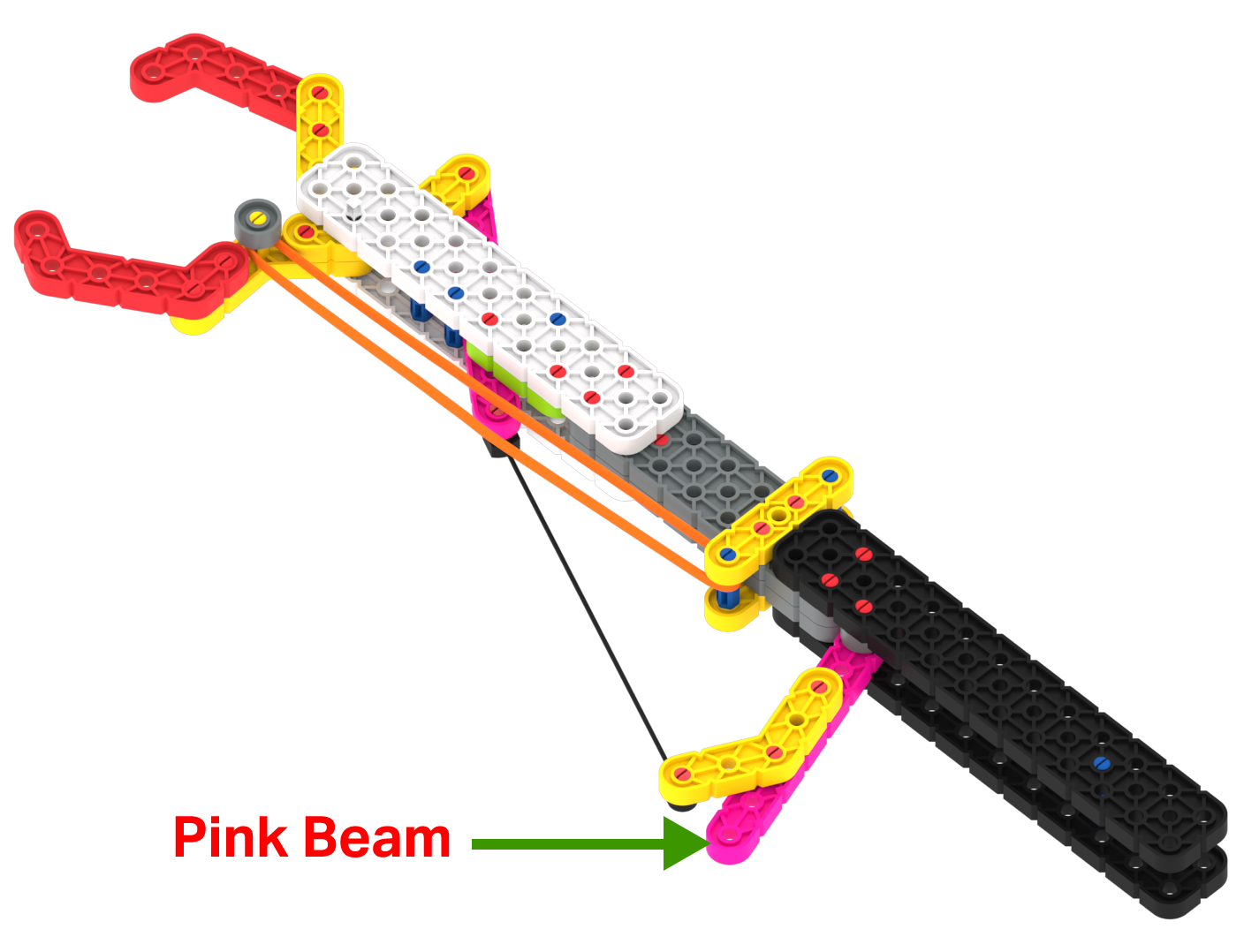

Schema dell'artiglio di adattamento con un'etichetta che indica la maniglia di trazione e la definisce "raggio rosa".

Le travi sono parti di costruzione molto utili. Ad esempio, nel progetto Adaptation Claw vengono utilizzati per una serie di cose. Un raggio rosa viene utilizzato come maniglia per chiudere l'artiglio.

Travi angolari

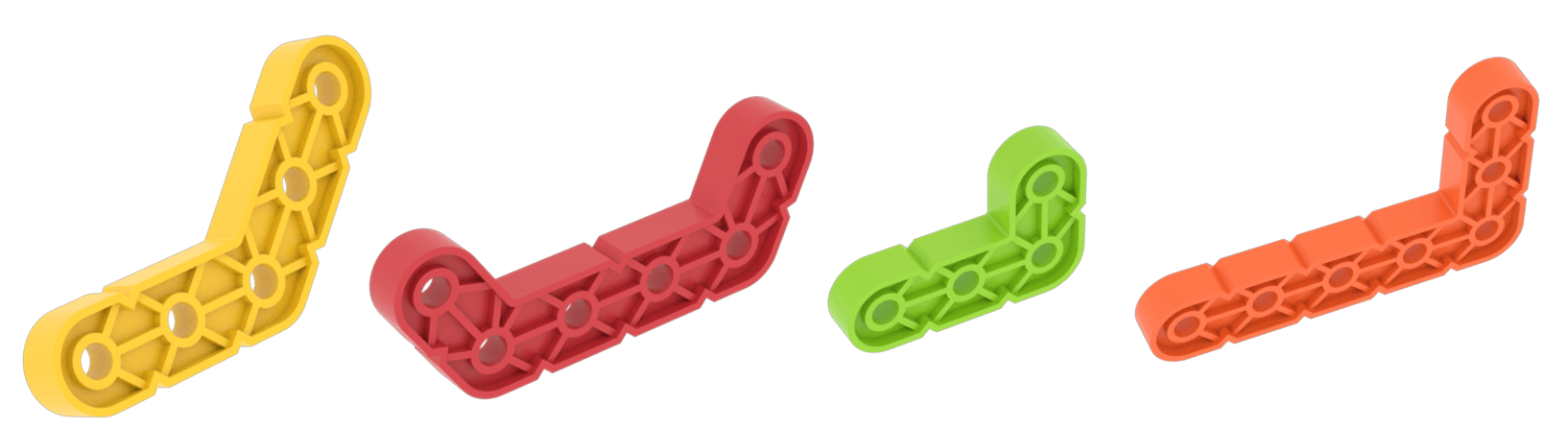

Schema di tutti i pezzi del fascio angolare nel kit VEX GO.

Le travi angolari sono travi larghe un foro e dotate di un angolo. Sono presenti quattro raggi angolati, tra cui:

un raggio angolare giallo che ha un angolo di 45 gradi
un raggio angolare rosso che ha un angolo di 60 gradi su ciascuna estremità
un Green Angle Beam più piccolo che ha un angolo di 90 gradi
un raggio angolare arancione più grande che ha un angolo di 90 gradi

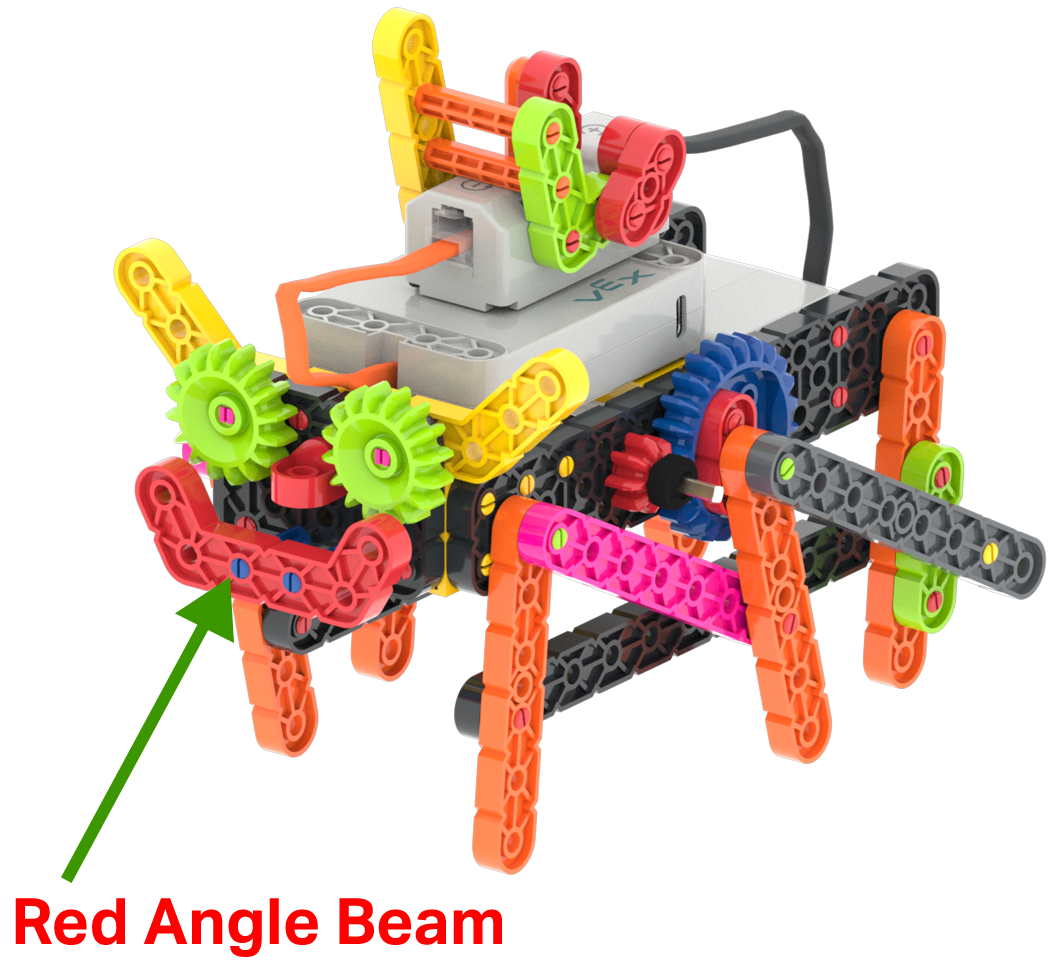

Schema della costruzione del VEX GO Crawler con una freccia che punta alla bocca e che lo identifica come pezzo Red Angle Beam.

Le travi angolari consentono ai progetti di avere strutture posizionate ad angolo. Ciò è molto utile, sia che il tuo progetto debba avere una parte importante posizionata ad angolo o un'aggiunta interessante. Ad esempio, nel progetto Crawler, un raggio ad angolo rosso crea una bocca divertente per il robot.

Grandi travi

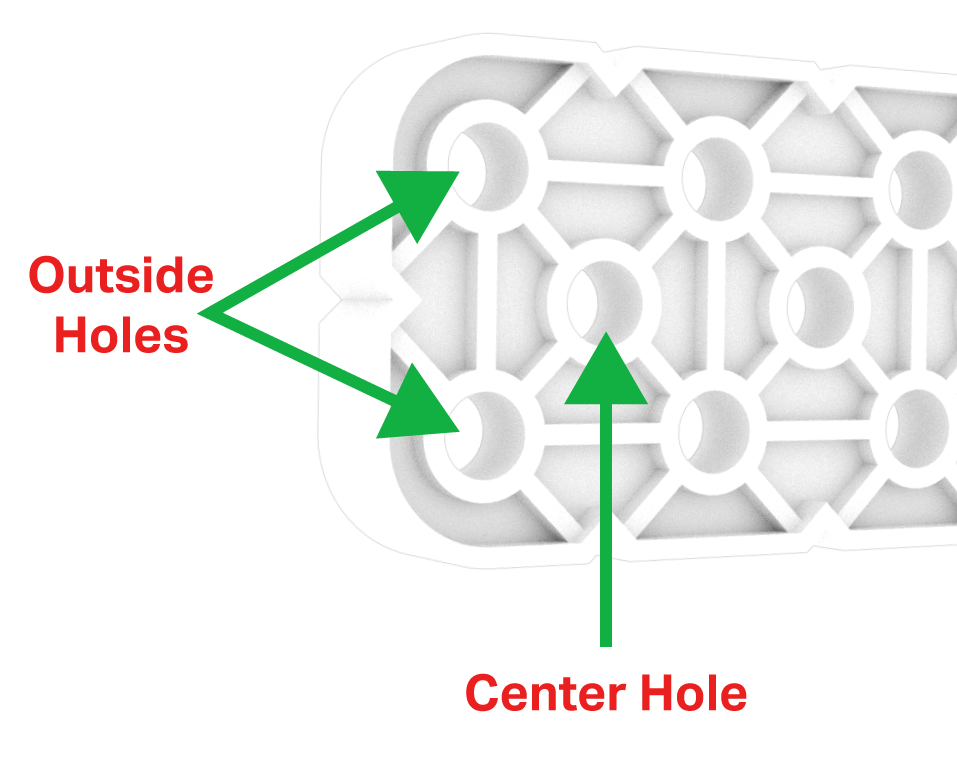

Schema di un pezzo di trave grande bianca, con una freccia che indica le file di fori e l'etichettatura di un foro centrale e di fori esterni.

Le travi grandi hanno uno schema di fori molto utile. Ci sono due file esterne di fori allineate tra loro. C'è una fila centrale di fori che si trova a metà strada tra ciascuno dei fori esterni. Questo modello consente molti modi diversi in cui le travi grandi possono essere collegate ad altre parti.

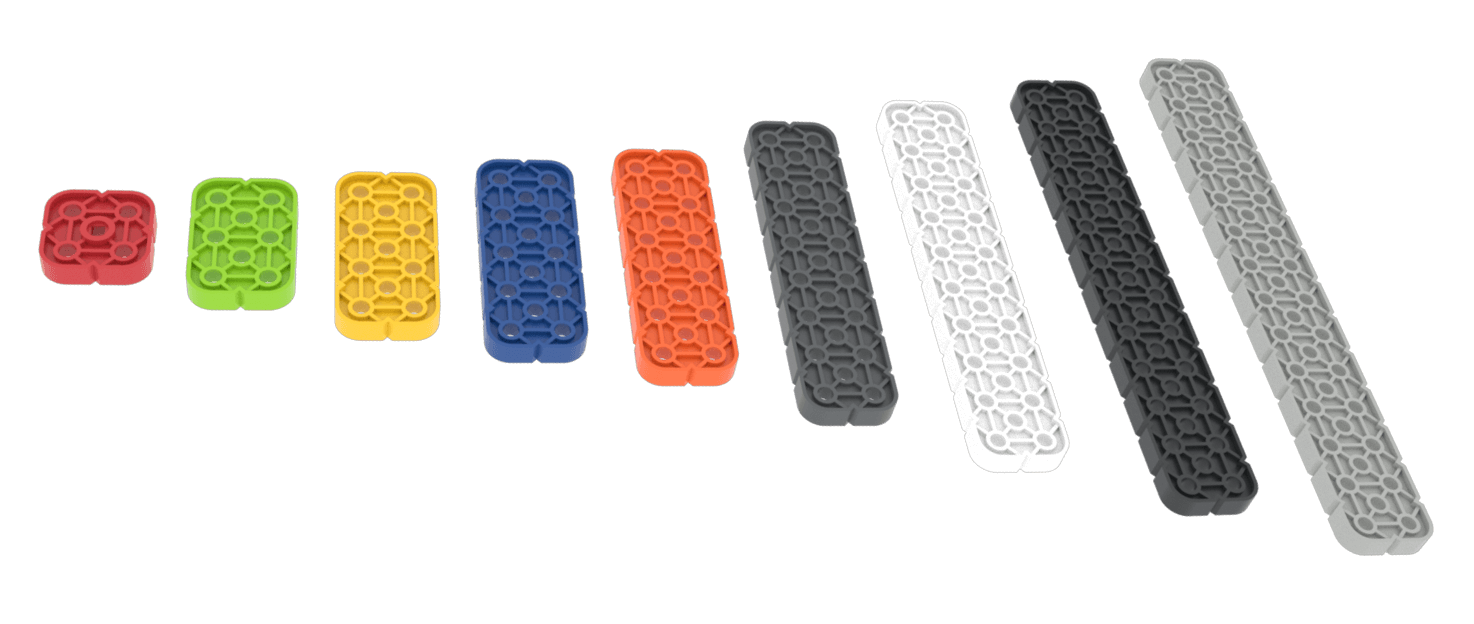

Schema di tutti i pezzi Large Beam nel kit VEX GO.

Le lunghezze delle travi grandi sono identificate dal colore e sono disponibili in nove diverse lunghezze.

Trave quadrata rossa

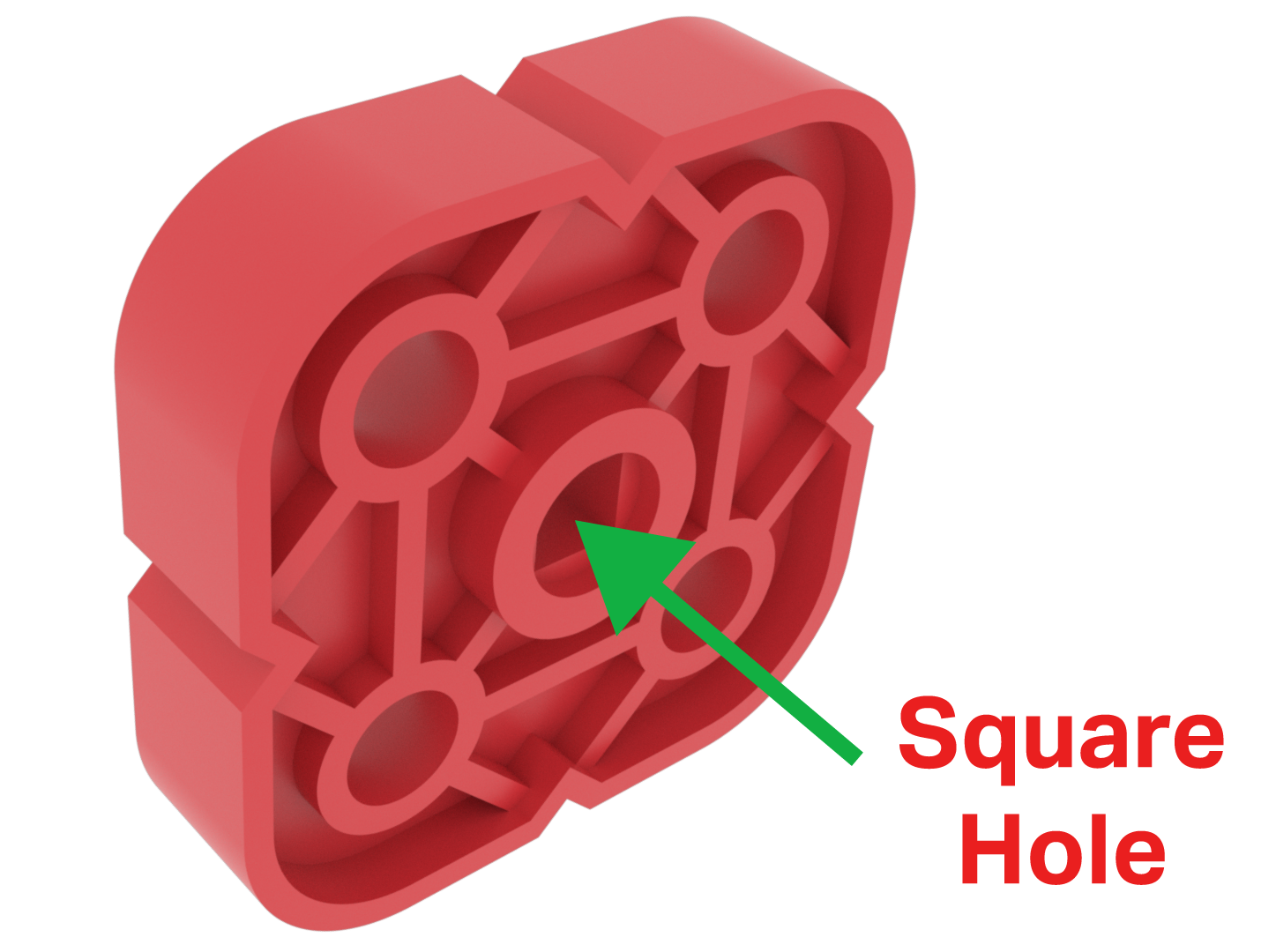

Schema di un pezzo di trave quadrata rossa, con una freccia che indica e contrassegna il foro al centro come foro quadrato.

La Trave Quadrata Rossa è una trave speciale di grandi dimensioni. È largo due fori e lungo due fori, il che lo rende una parte quadrata. La particolarità del Red Square Beam è il suo foro centrale. Il foro centrale è un foro quadrato.

Il foro quadrato consente l'inserimento di un perno quadrato o di un albero nel foro. La Trave Quadrata Rossa sarà costretta a ruotare ogni volta che il Perno/Albero quadrato viene forzato a ruotare.

Schema della costruzione dell'orologio VEX GO con una freccia che punta alla maniglia e che lo identifica come pezzo Gray Large Beam.

Le travi di grandi dimensioni vengono utilizzate come parti principali in molti progetti. Ad esempio, nel progetto Orologio vengono utilizzate due travi grandi grigie come maniglia dell'orologio.

Piatti

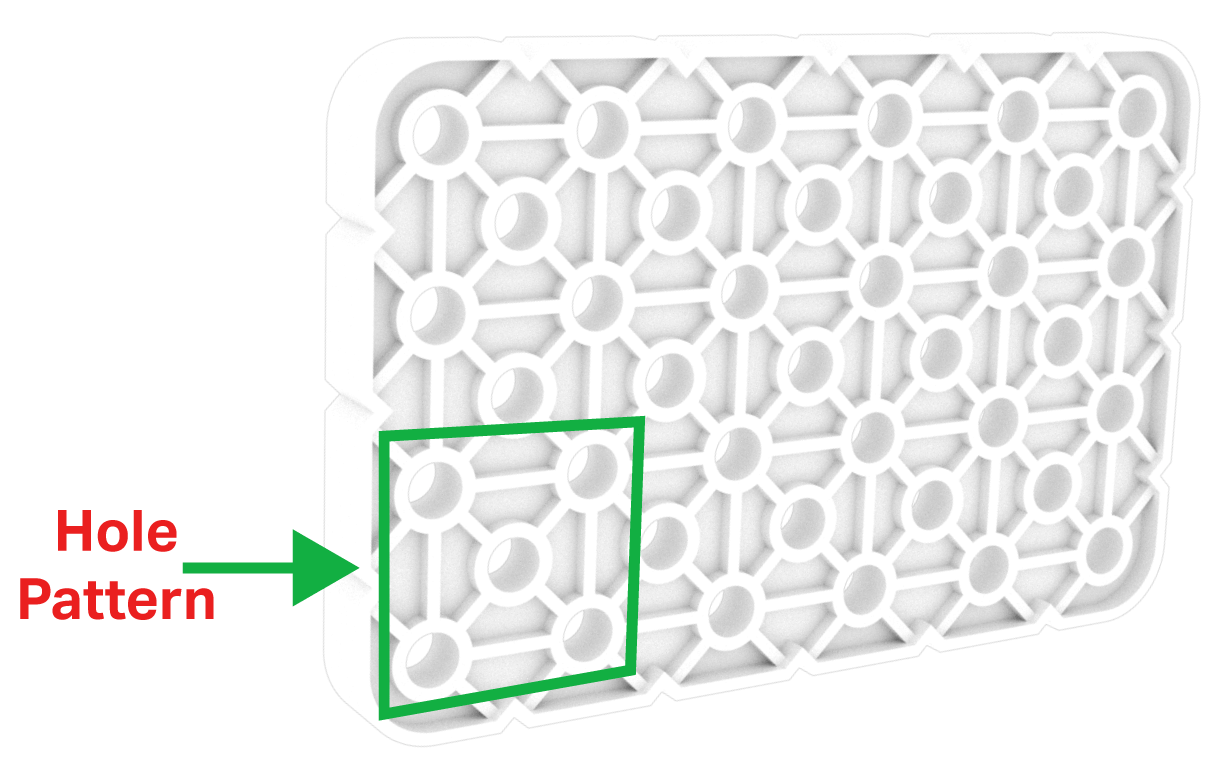

Schema di un pezzo di Piatto Bianco Grande, con una freccia che indica le sue file alternate di fori e che indica il Modello dei fori del piatto come simile al modello della Trave Grande.

Le piastre sono le parti in plastica più larghe e sono disponibili in larghezze di tre fori e quattro fori. Le piastre utilizzano lo stesso schema di fori delle travi grandi.

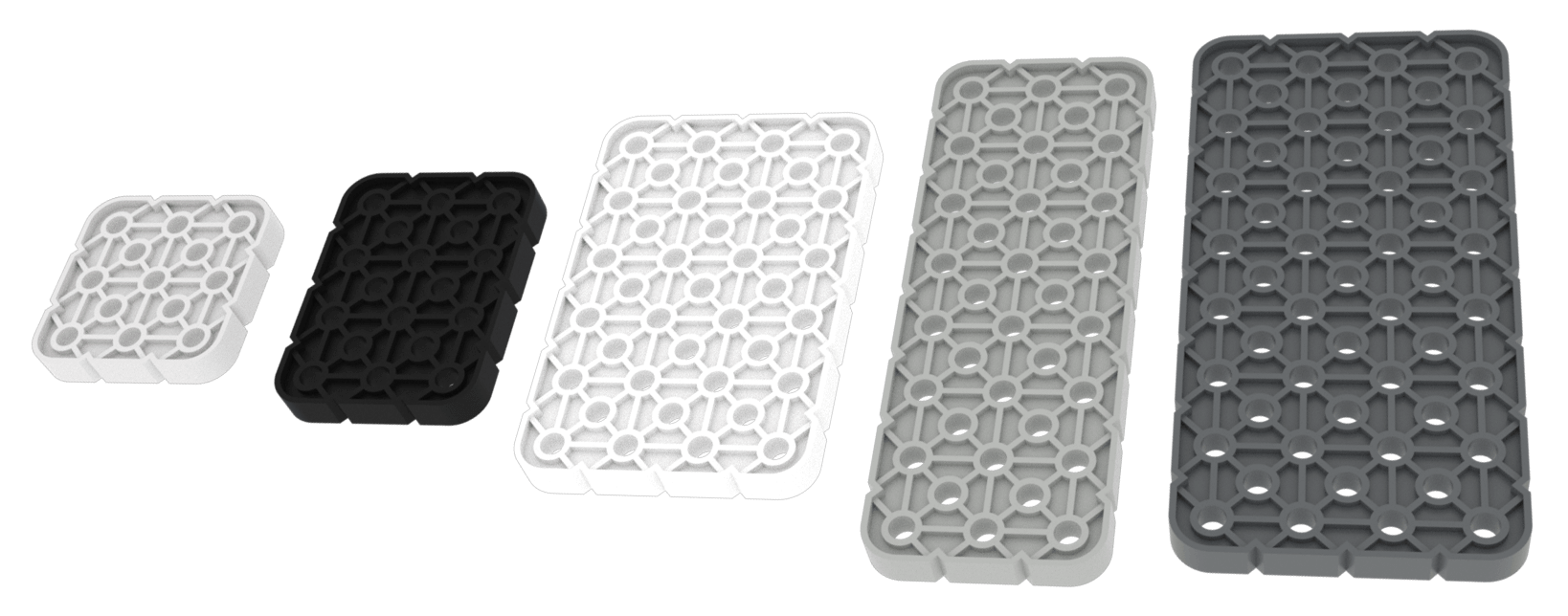

Schema di tutti i pezzi della piastra nel kit VEX GO.

Le piastre sono disponibili in cinque diverse lunghezze. Le loro diverse lunghezze sono identificate da un colore.

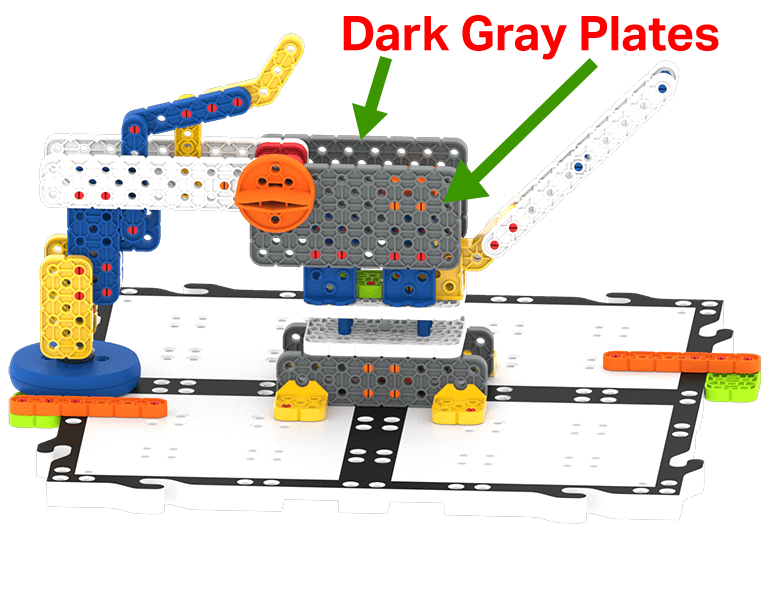

Schema della costruzione del braccio robotico VEX GO con frecce che puntano ai lati e che li etichettano come pezzi di piastra grigio scuro.

Le piastre sono molto utili nei progetti di costruzione perché forniscono molti fori per collegare altre parti. Ad esempio, nel progetto Robot Arm due piastre grigio scuro forniscono numerosi fori per fissare le altre parti.

Travi, Angolari, Grandi Travi e Piastre sono le parti del sistema VEX GO che ti permetteranno di trasformare il tuo progetto dall'immaginazione in realtà.
