Installazione del Wi-Fi Intel Dual Band e delle antenne per VEX AI – Biblioteca VEX

Prima che Jetson possa funzionare correttamente, è necessario installare il Wi-Fi e le antenne Intel Dual Band.

Parti necessarie

Scheda Jetson Nano con modulo Wi-Fi Intel e due antenne esterne posizionate accanto ad essa.

Le parti necessarie per il montaggio sono le seguenti:

Jetson
Wi-Fi Intel Dual Band
2x antenne

Rimuovere il modulo Jetson Nano

Scheda Jetson Nano con ventola di raffreddamento staccata e posizionata accanto.

Scollega la ventola se è collegata al modulo Jetson Nano e rimuovila. Se la ventola è già staccata, procedere al passaggio 2.

Modulo Jetson Nano che mostra due viti che lo fissano alla scheda di supporto.

Rimuovi le due viti che fissano il modulo Jetson Nano alla scheda portante.

Modulo Jetson Nano con le linguette laterali evidenziate, che mostrano da dove tirare per sganciarlo dalla scheda di supporto.

Una volta rimosse le viti, aprire le due linguette che fissano il modulo Jetson Nano alla scheda portante. A tale scopo, allontana delicatamente le linguette orizzontalmente dal modulo Jetson Nano.

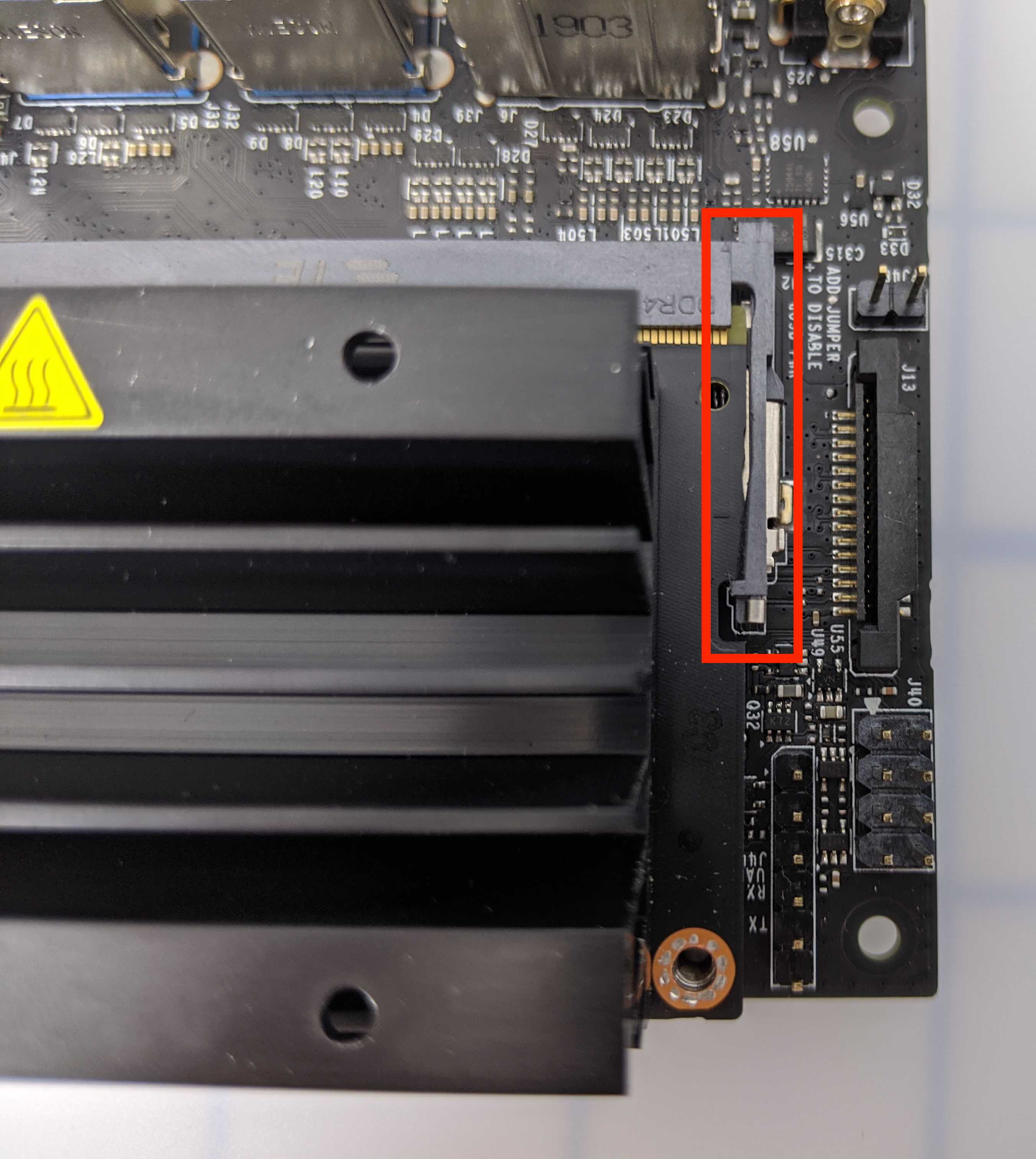

Primo piano di una linguetta laterale del modulo Jetson Nano utilizzata per sganciarlo dalla scheda di supporto.

Su ciascun lato del Jetson Nano Module è presente una scheda.

Modulo Jetson Nano rimosso dalla scheda di supporto, con slot interno e componenti esposti.

Estrarre con cautela il modulo Jetson Nano dalla scheda portante. Notare la vite al centro della scheda portante.

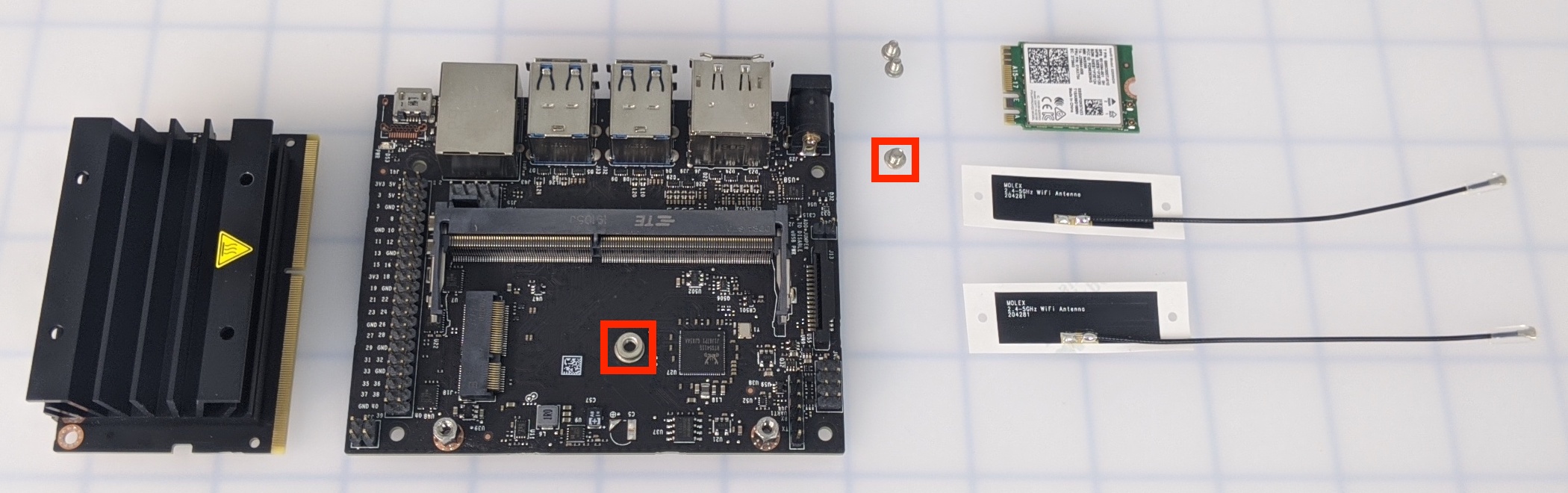

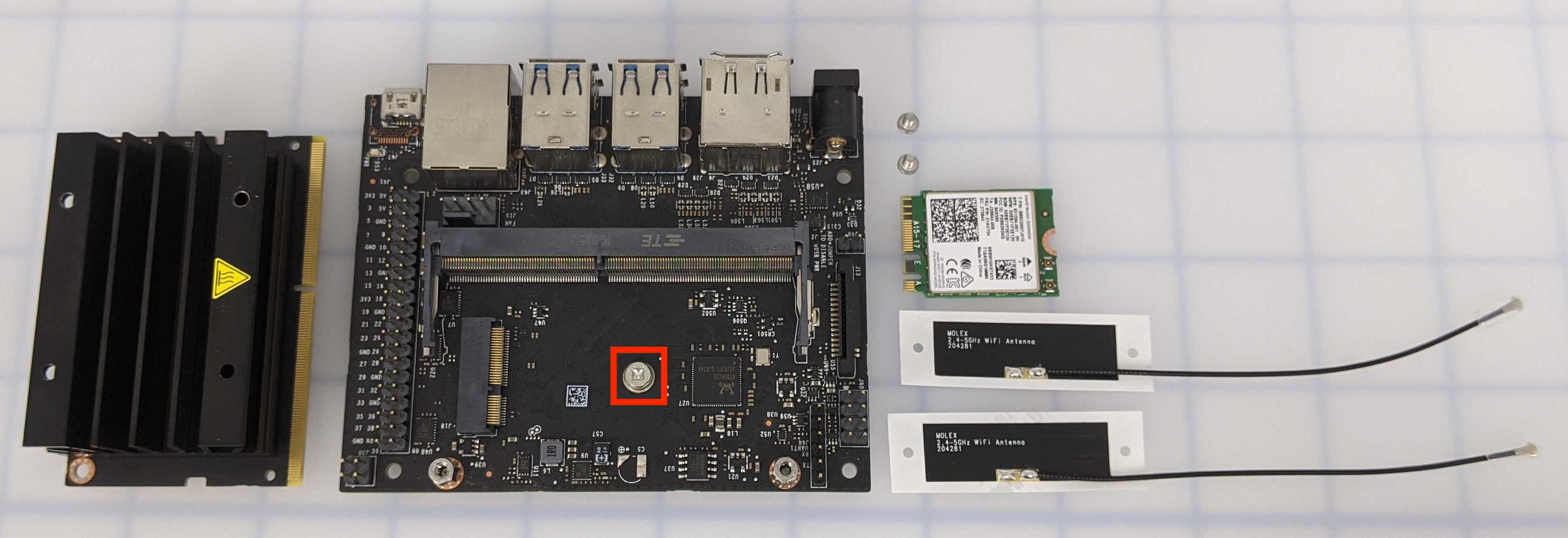

Scheda di supporto con la vite centrale evidenziata per la rimozione prima dell'installazione del modulo Wi-Fi.

Rimuovere la vite al centro della scheda portante.

Collegare le antenne

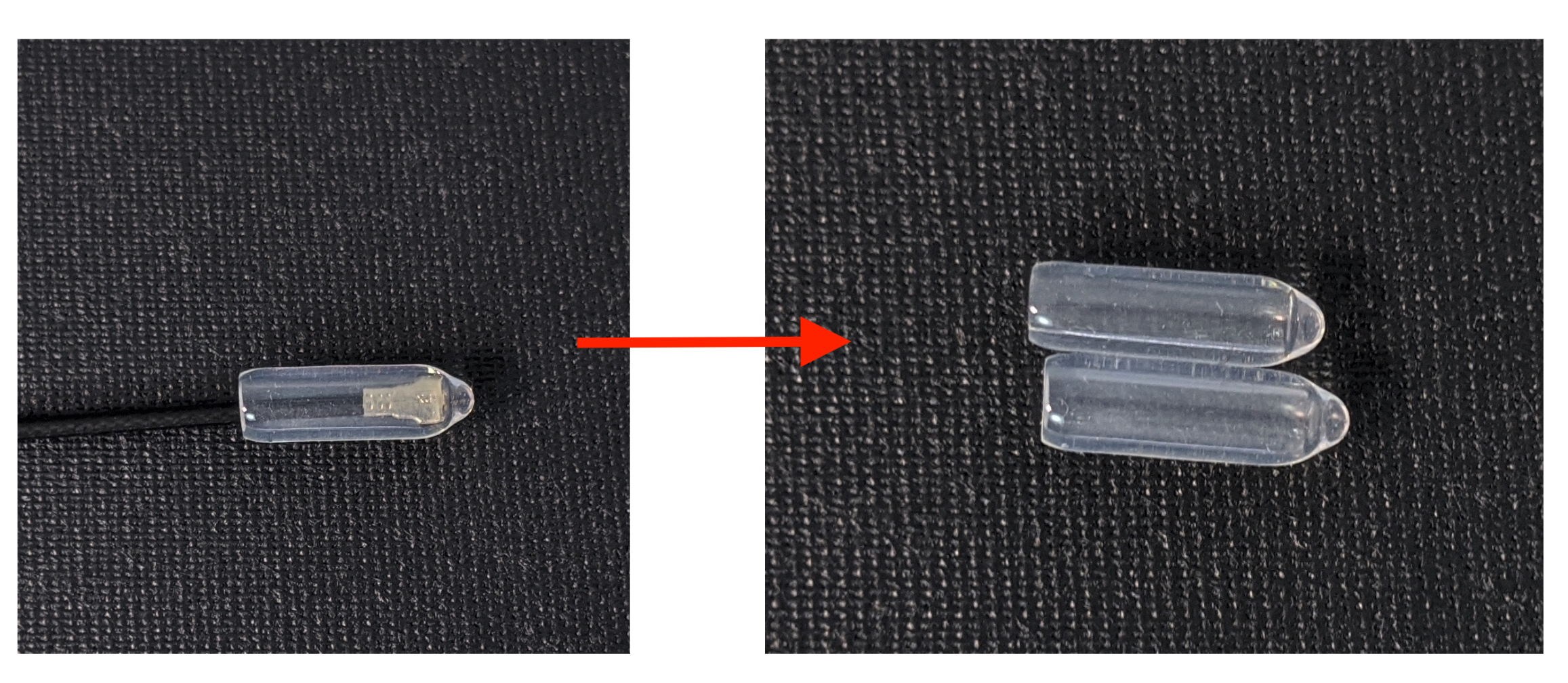

Rimozione dei cappucci protettivi in plastica dai connettori delle due antenne.

Rimuovere la copertura di plastica dalle antenne.

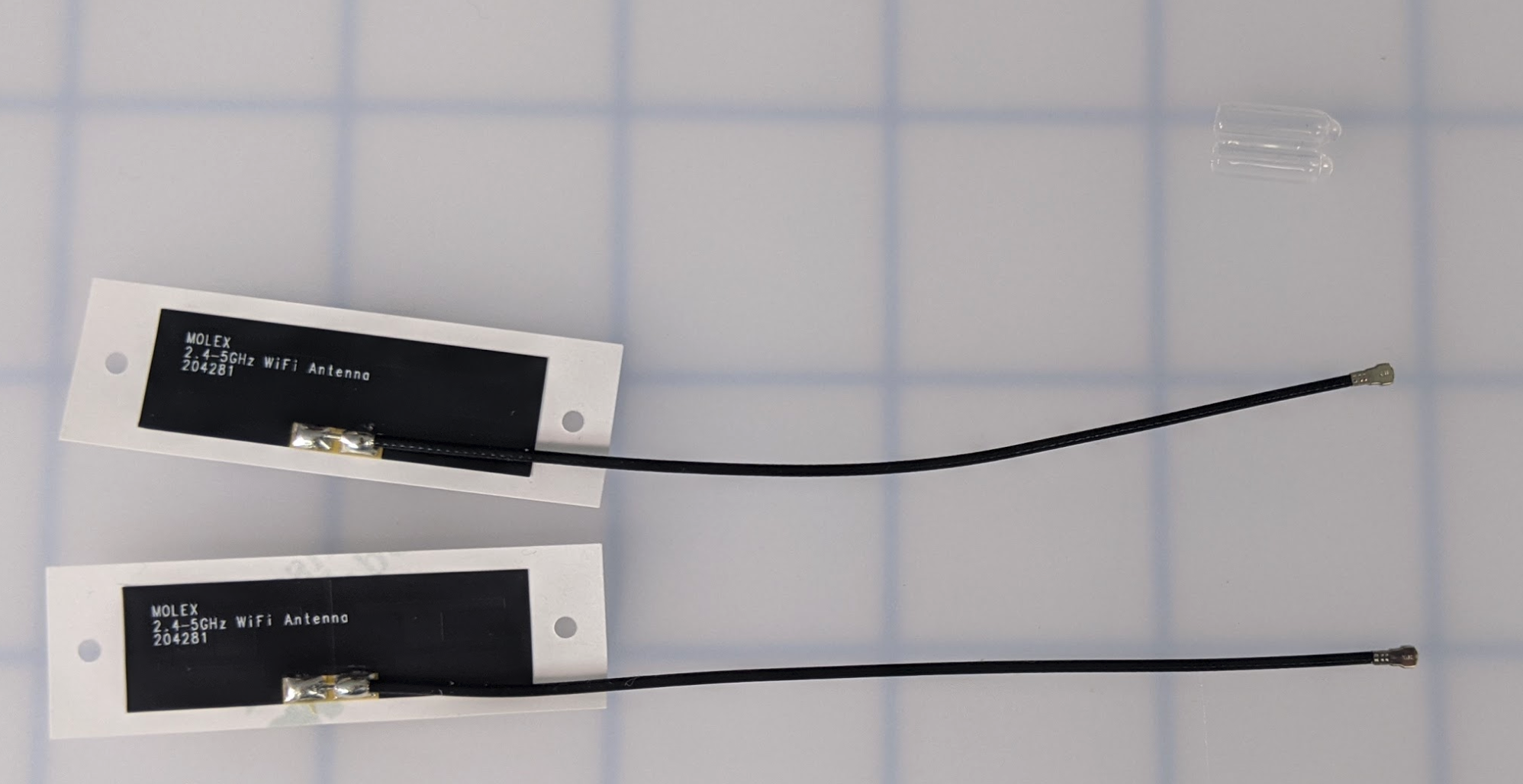

Due antenne con le coperture in plastica rimosse, pronte per essere collegate al modulo Wi-Fi.

Assicurarsi che i rivestimenti in plastica siano rimossi da entrambe le antenne.

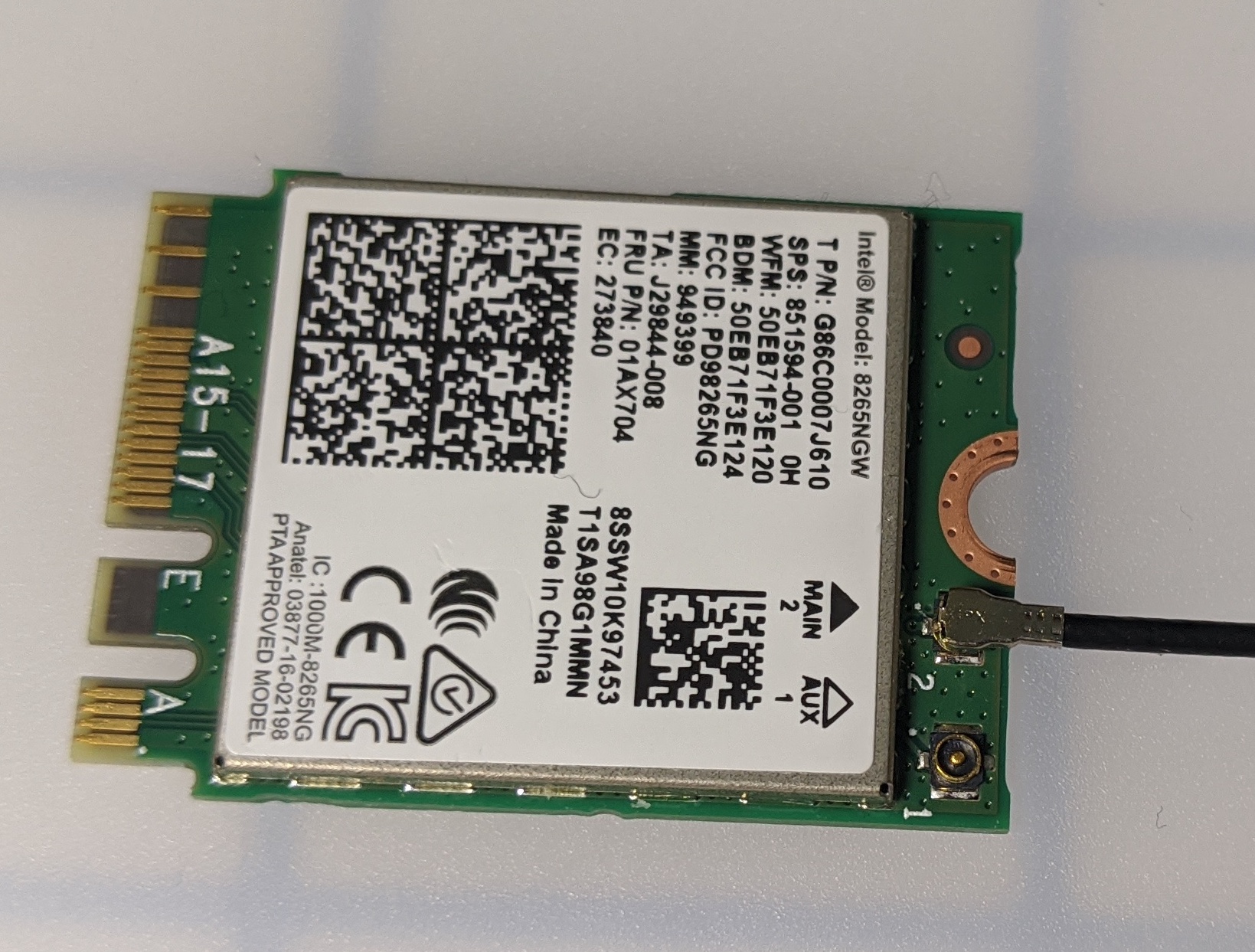

Il primo cavo dell'antenna viene collegato al modulo Wi-Fi Intel Dual Band.

Collega un'antenna al Wi-Fi Intel Dual Band. Assicurati di applicare una leggera pressione, poiché le parti sono delicate. Un "clic" garantirà che l'antenna sia fissata completamente.

Nota: se è necessaria maggiore pressione per fissare l'antenna, utilizzare una gomma da matita o un altro piccolo oggetto per applicare maggiore pressione. Non è consigliabile utilizzare il metallo per applicare pressione.

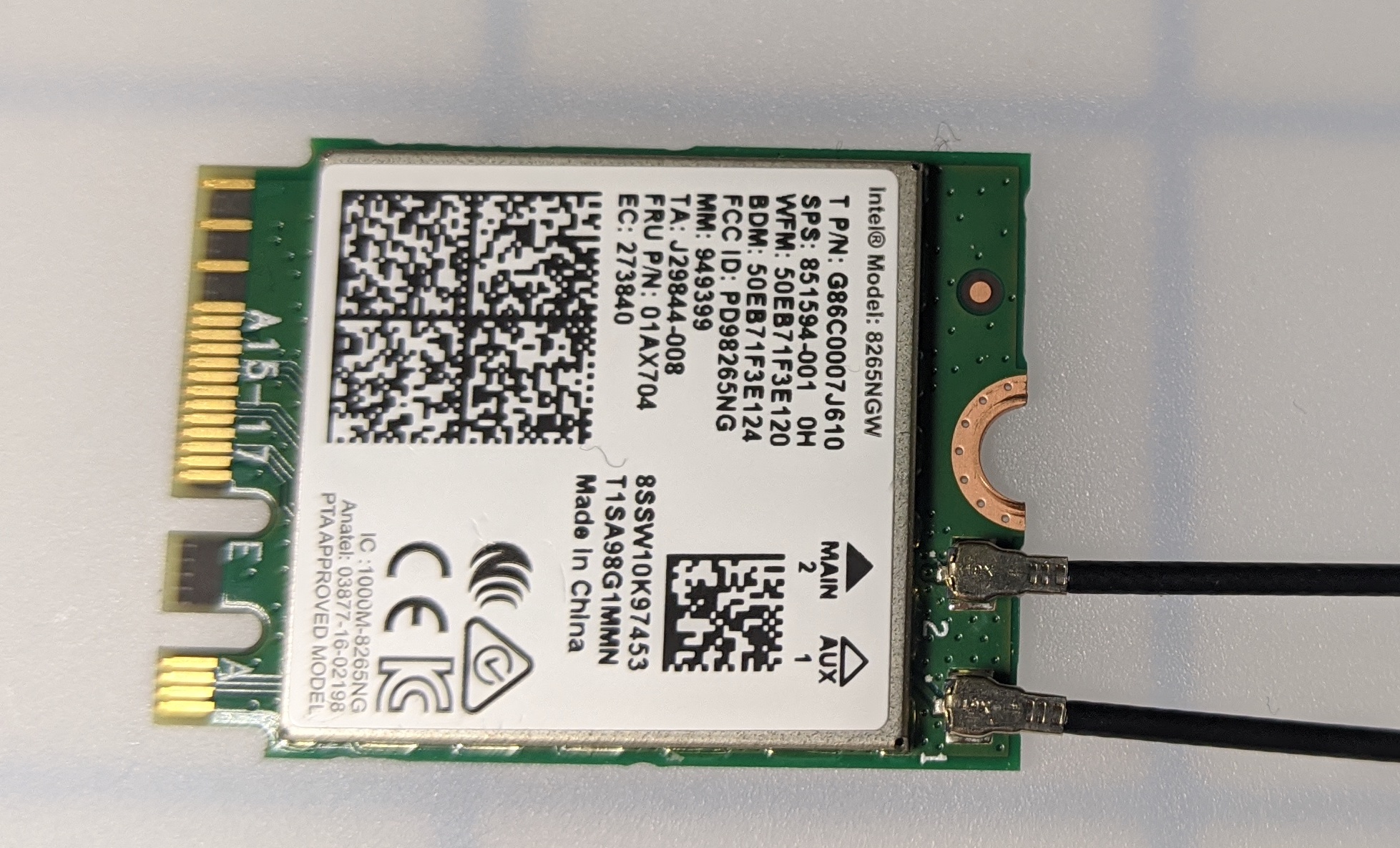

Secondo cavo dell'antenna collegato al modulo Wi-Fi Intel Dual Band.

Collegare la seconda antenna seguendo la stessa procedura del passaggio precedente.

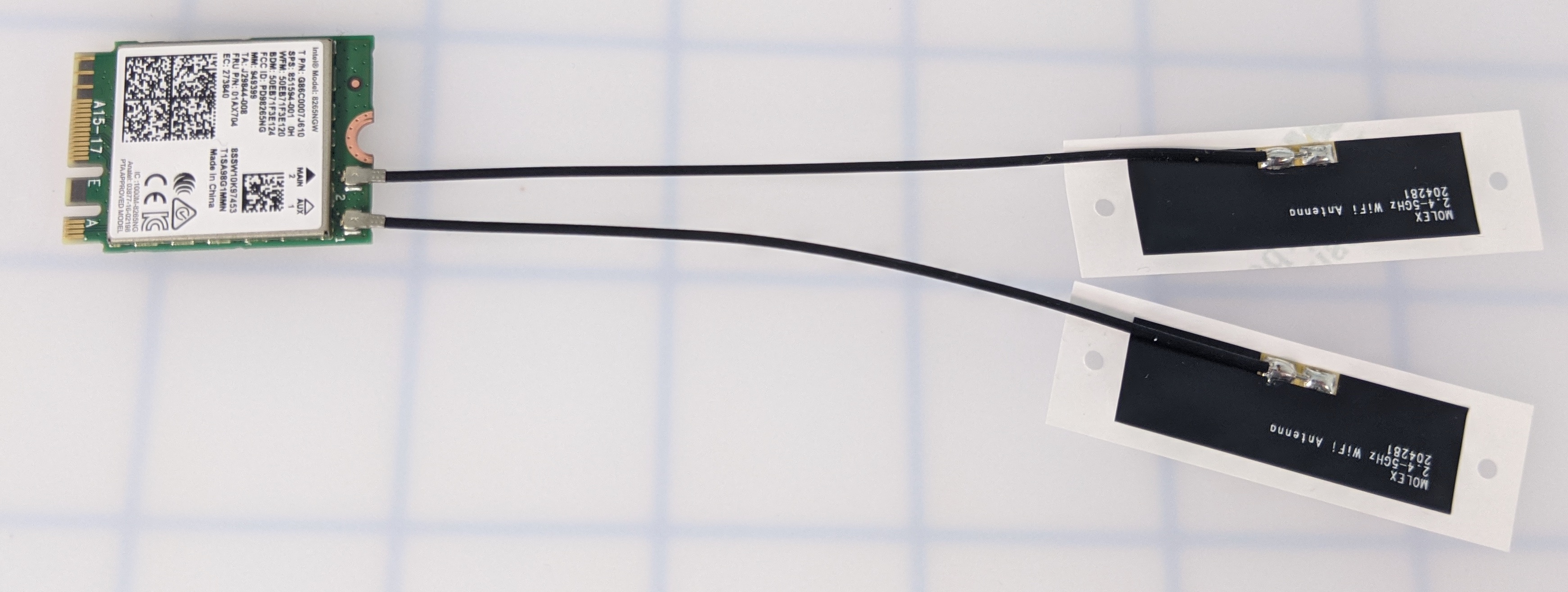

Modulo Wi-Fi con entrambe le antenne collegate e cavi che si estendono verso l'esterno.

Assicurarsi che entrambe le antenne siano completamente collegate al Wi-Fi Intel Dual Band. Prendi il Wi-Fi Intel Dual Band per assicurarti che entrambe le antenne siano sicure e nessuna delle due cada.

Modulo Wi-Fi Intel Dual Band inserito nella scheda madre con un'angolazione.

Posiziona il Wi-Fi Intel Dual Band nella scheda portante in un angolo.

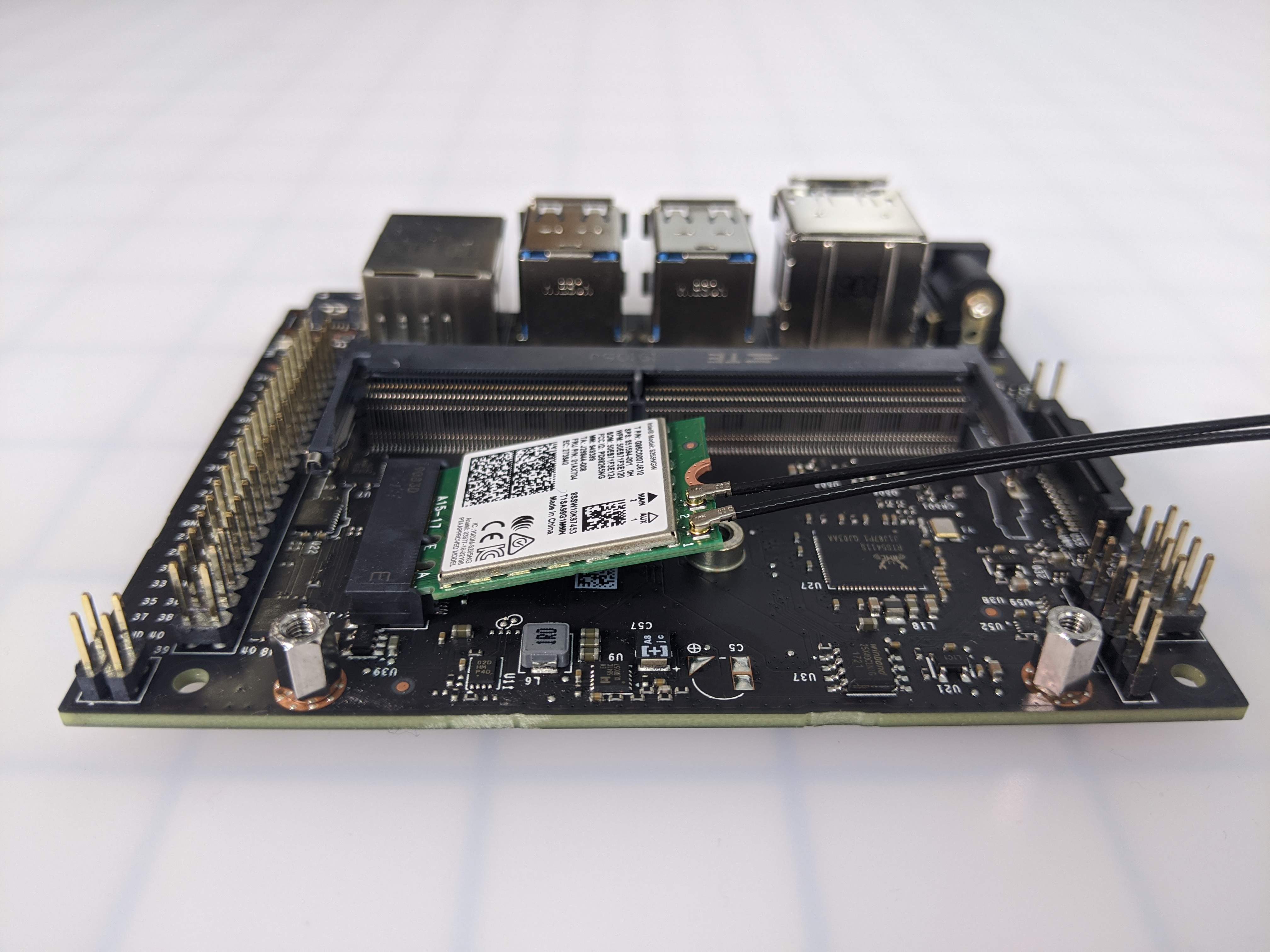

Il modulo Wi-Fi è alloggiato nella scheda di supporto, ma inclinato verso l'alto prima di essere fissato con una vite.

Rimarrà leggermente inclinato verso l'alto finché non verrà utilizzata una vite per tenerlo in posizione.

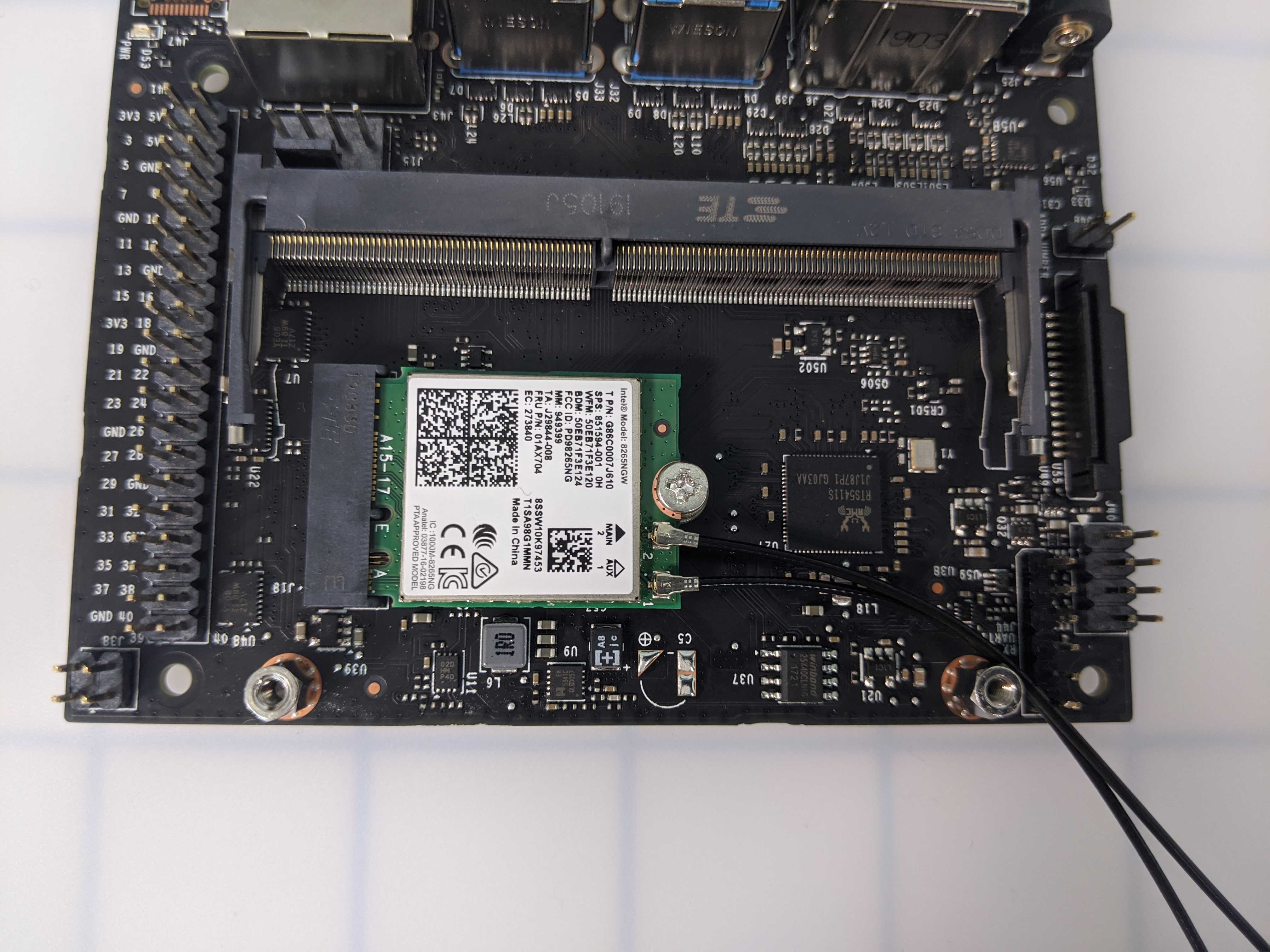

Modulo Wi-Fi fissato alla scheda di supporto con una vite, antenne collegate.

Fissare la vite per mantenere in posizione il Wi-Fi Intel Dual Band. Assicurarsi di non stringere troppo la vite per evitare di rovinarla.

Ricollega il modulo Jetson Nano

Il modulo Jetson Nano è stato riposizionato sulla scheda di supporto, allineando i fori delle viti.

Riposizionare il modulo Jetson Nano sulla scheda portante inclinandolo. Spingere leggermente verso il basso in modo che i fori delle viti siano a filo.

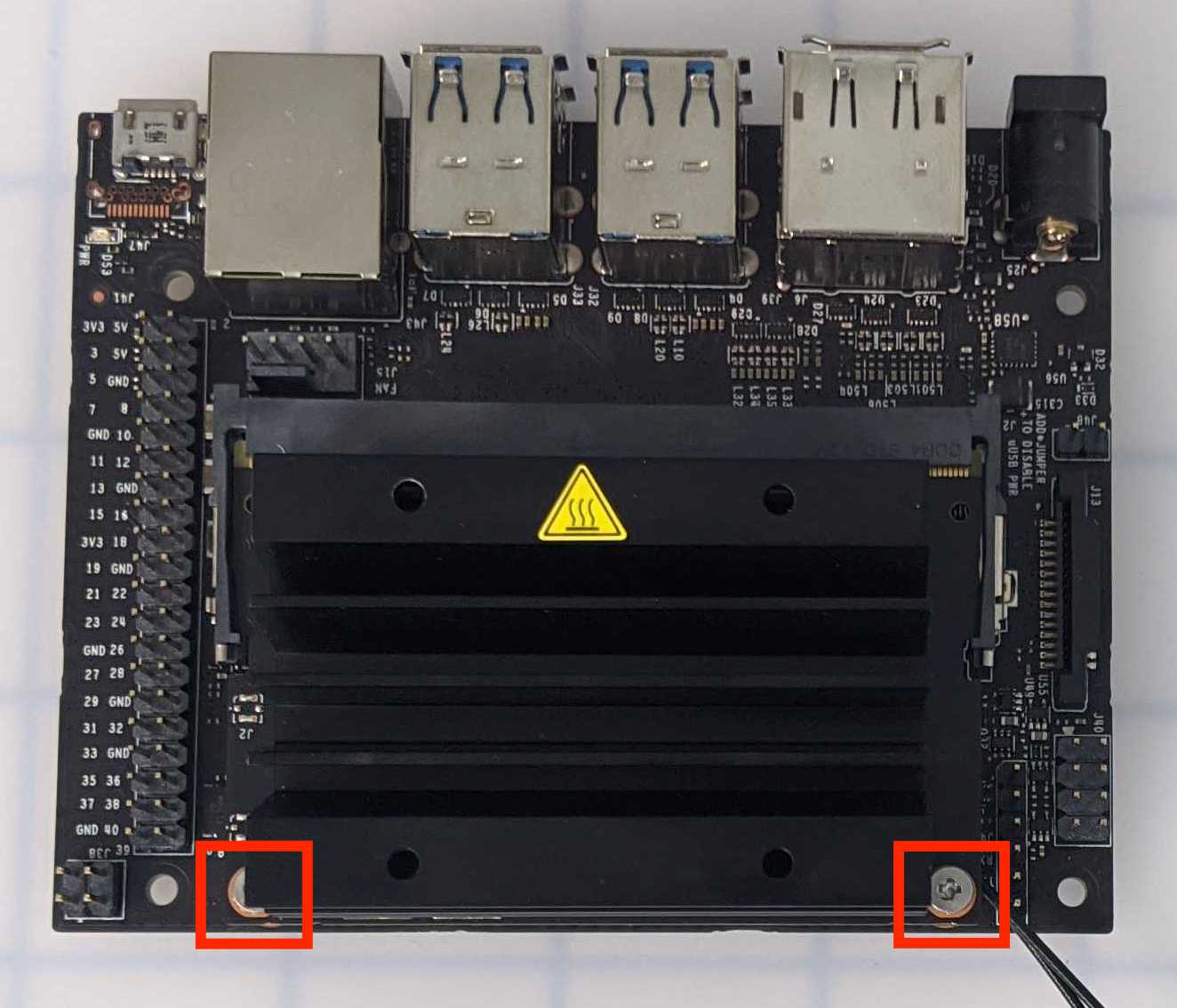

Il modulo Jetson Nano è fissato alla scheda di supporto con due viti.

Fissare nuovamente le due viti nel modulo Jetson Nano per fissarlo alla scheda portante. Assicurarsi di non stringere troppo le viti per evitare di strapparle.

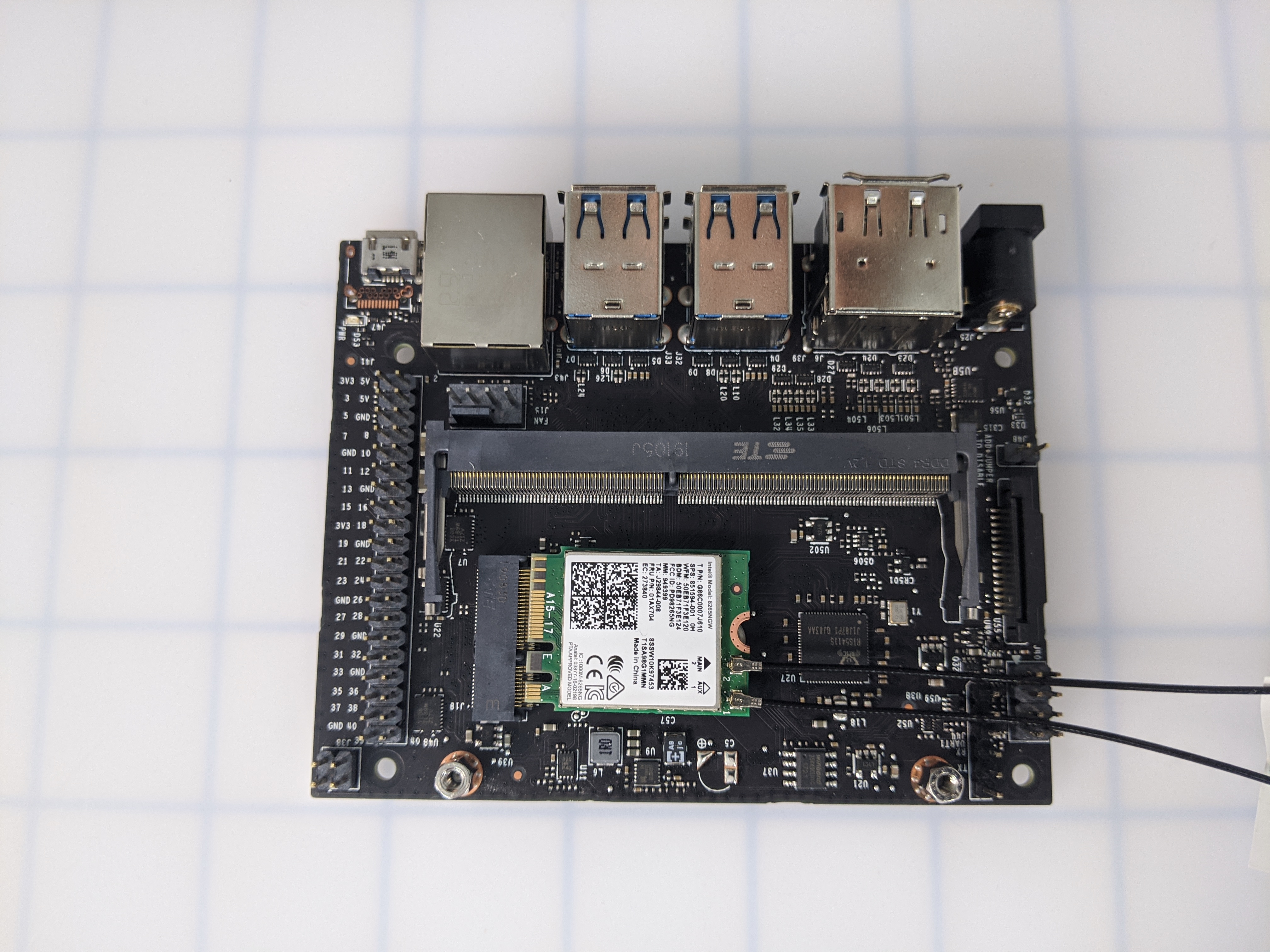

Scheda Jetson Nano con modulo Wi-Fi Intel installato e due antenne collegate.

Il Wi-Fi e le antenne Intel Dual Band sono ora installati.
