L'uso dello Switch ti consente di dare vita al sistema VEX GO senza programmazione.

Utilizzare l'interruttore con un motore

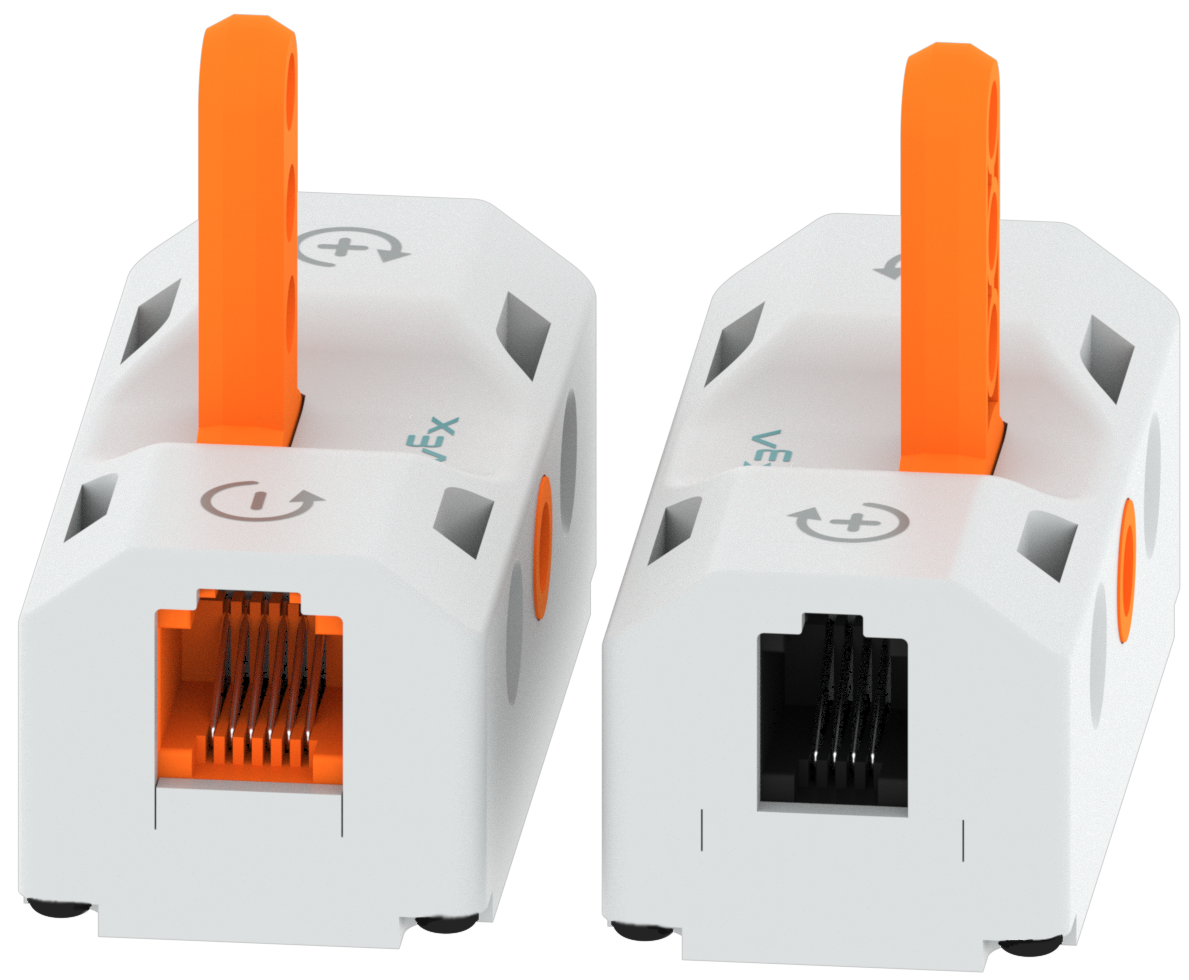

L'interruttore è mostrato da entrambi i lati per dimostrare che ha una porta su ogni lato. La Smart Port non è colorata ed è più piccola, mentre la Battery Port è arancione e più grande.

L'utilizzo di un motore con l'interruttore consente di controllare il motore senza la necessità di programmazione.

Ci sono due porte sullo Switch. Una porta intelligente per collegare un motore o un paraurti LED e una porta batteria arancione per collegare una batteria.

Motore con il cavo collegato alla Smart Port dello Switch.

Collegare un motore allo switch inserendo il cavo del motore nella porta Smart sullo switch.

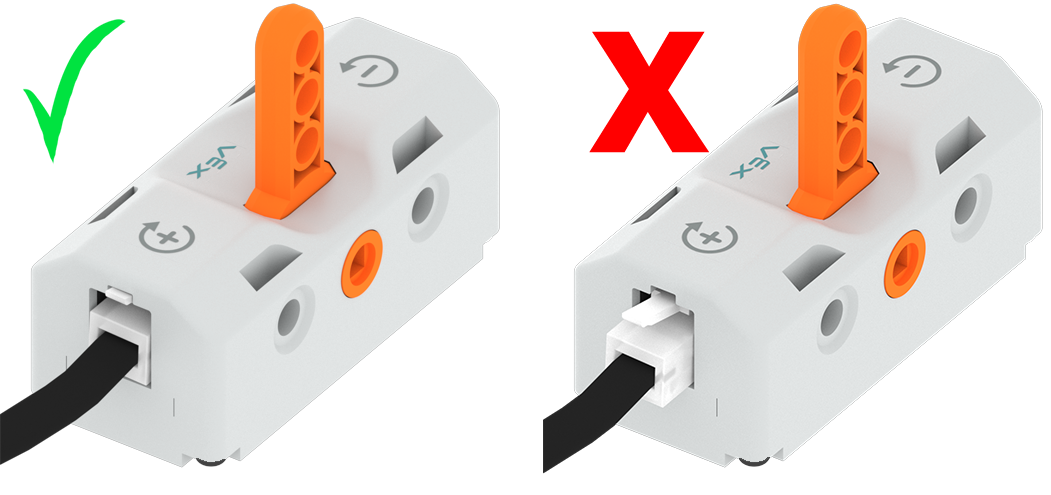

Schema di due pezzi di interruttore con cavi motore collegati alle rispettive porte intelligenti. A sinistra il cavo motore è completamente collegato e c'è un segno di spunta verde, mentre a destra il cavo motore è solo parzialmente collegato e c'è una X rossa.

Assicurarsi che il cavo del motore sia completamente inserito nella porta Smart sullo Switch. Un "clic" garantirà che il cavo sia inserito completamente nella Smart Port.

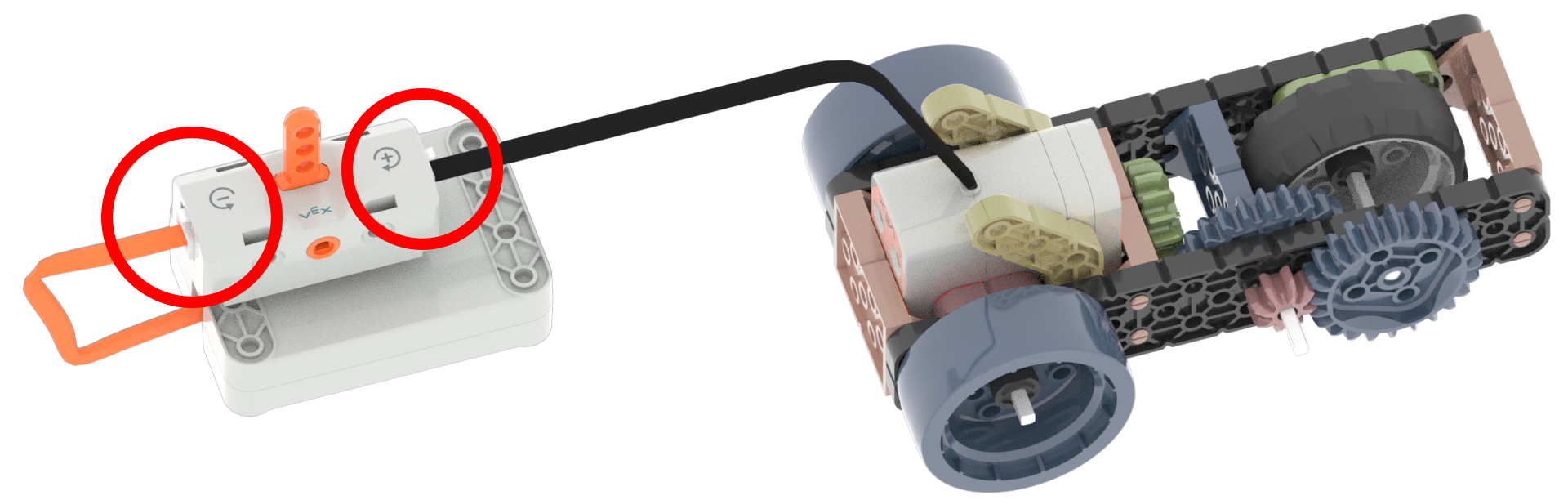

Schema di un interruttore con un cavo motore e un cavo batteria collegati alle rispettive porte. Le porte utilizzate sono evidenziate in cerchi rossi.

Per controllare un motore con l'interruttore, assicurarsi che un motore e una batteria siano collegati all'interruttore.

Ci sono tre impostazioni sullo Switch

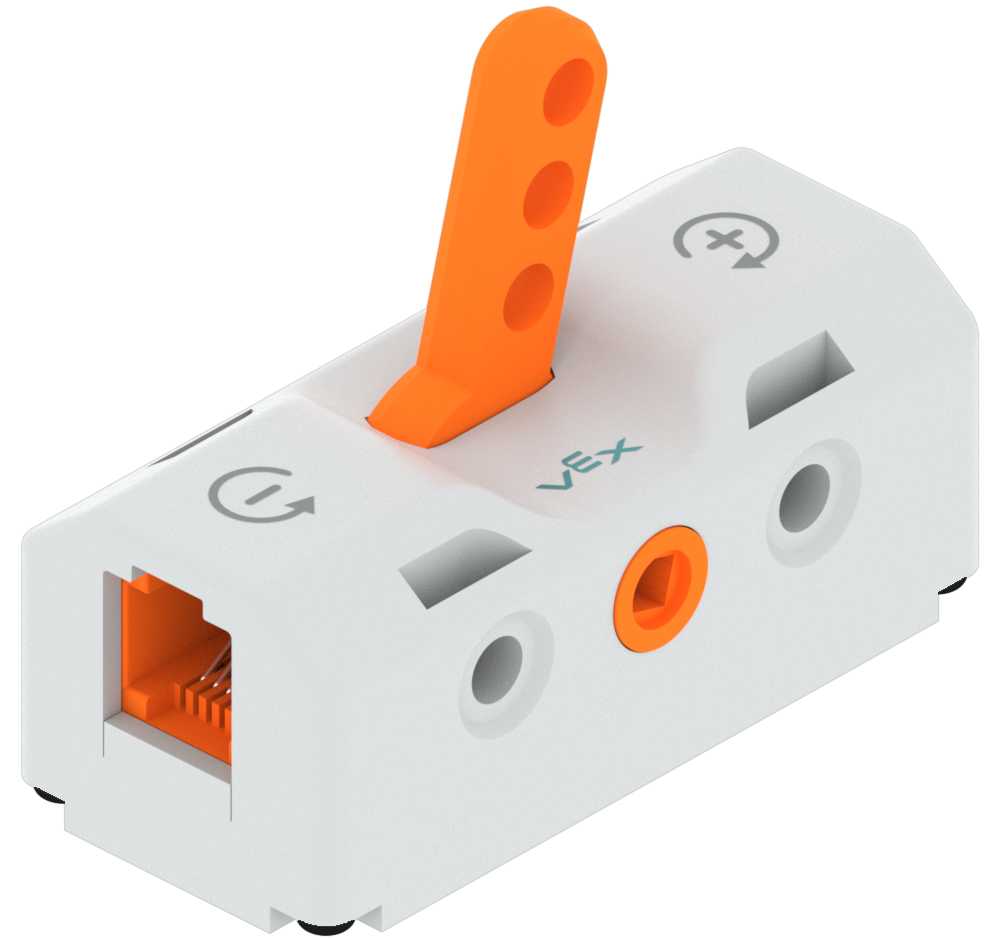

Interruttore con la leva girata in avanti, contrassegnata dal segno più.

'+': ruota il motore in avanti.

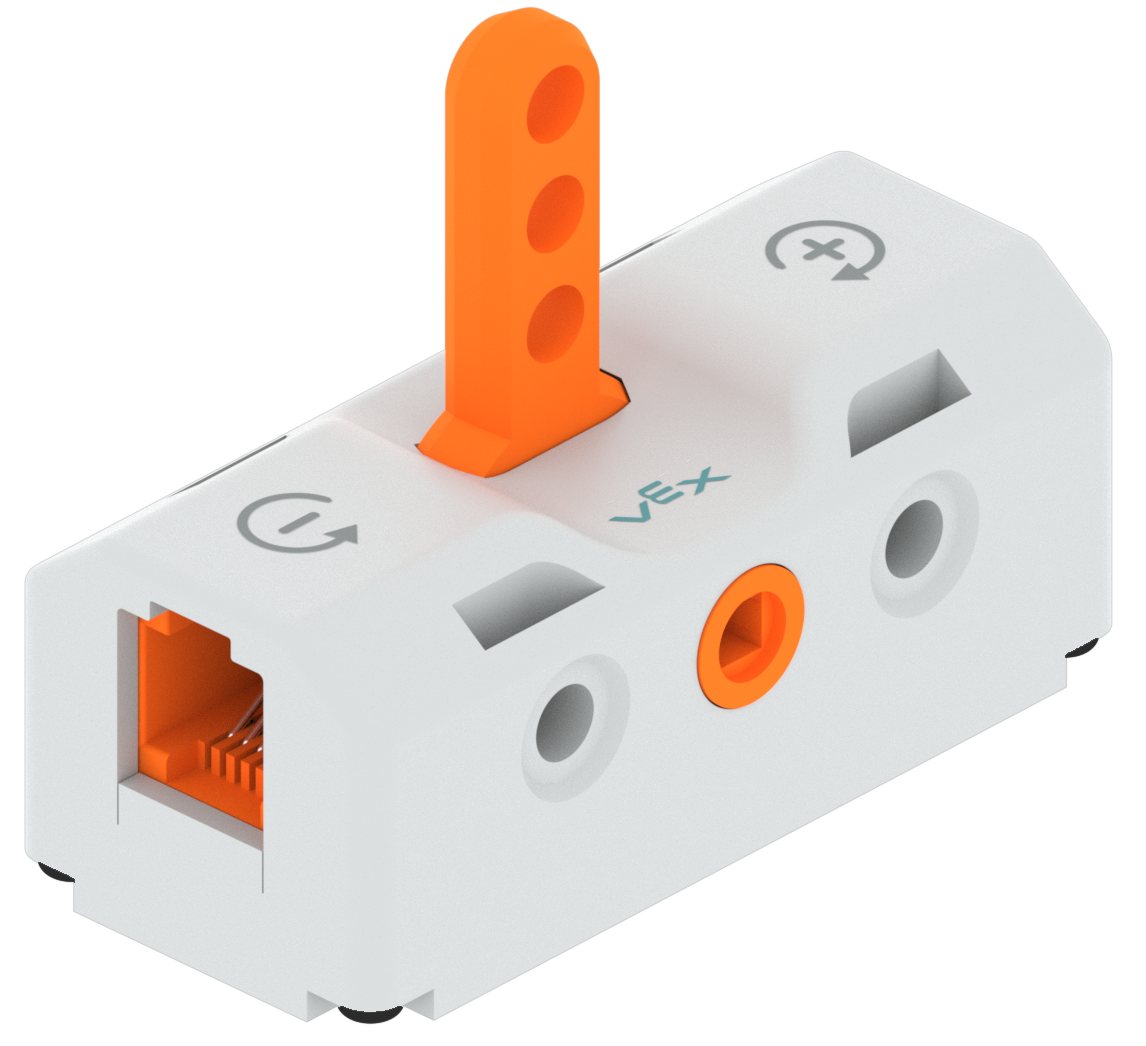

Interruttore con la leva girata in posizione neutra e rivolta verso l'alto.

Neutro: spegne il Motore.

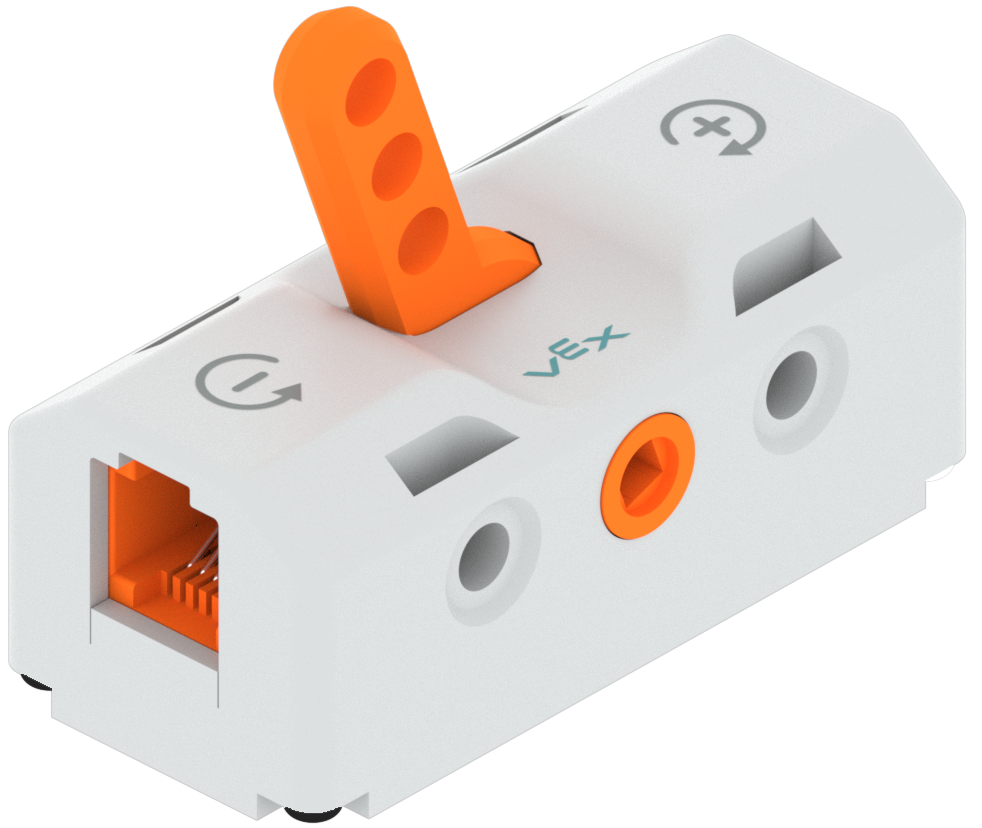

Interruttore con la leva girata sulla posizione di retromarcia, contrassegnata dal segno meno.

'-': ruota il motore nella direzione opposta.

Visualizza tutte e tre le impostazioni dello Switch in questa animazione.

Utilizzare l'interruttore con il paraurti LED

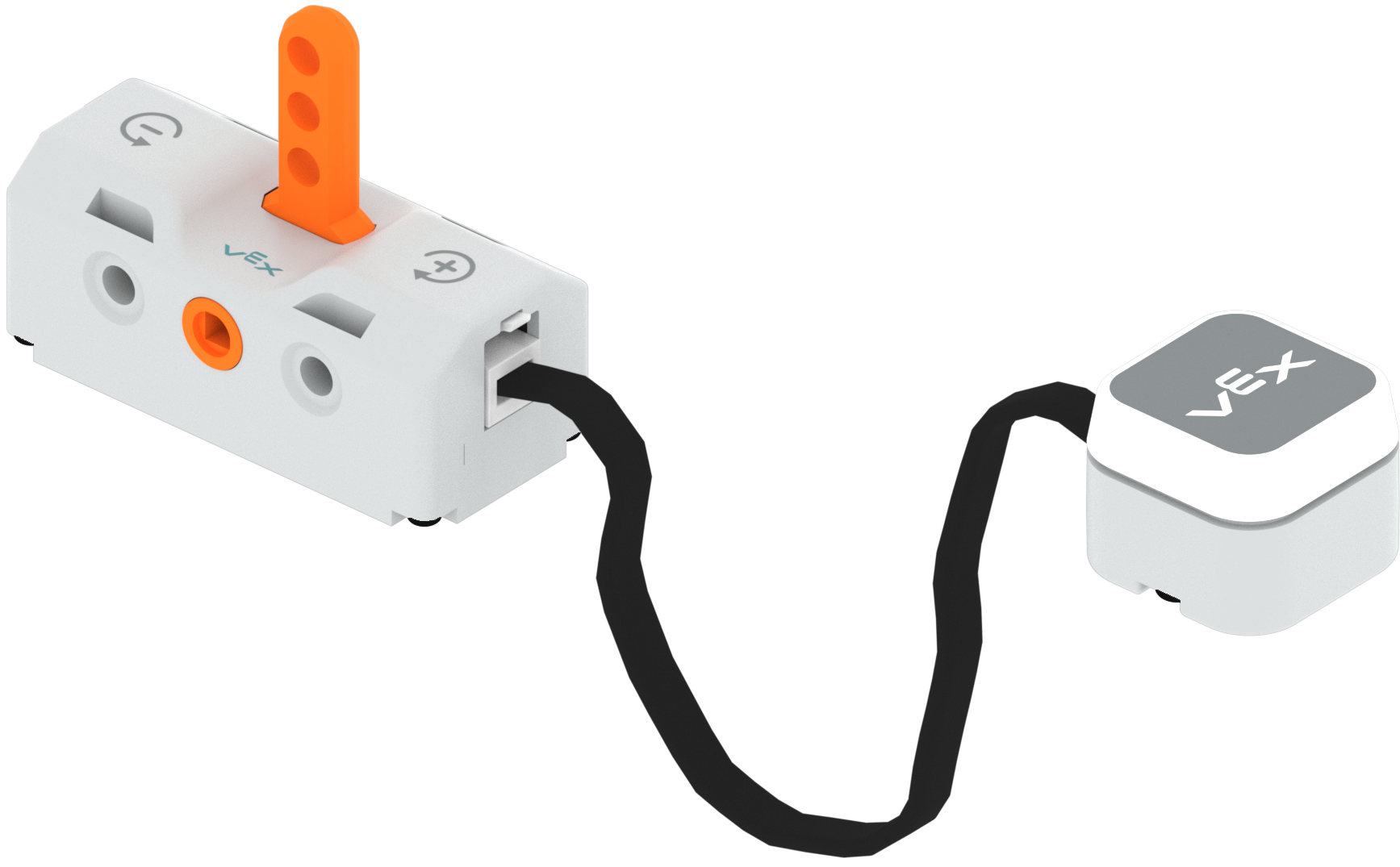

Paraurti LED con il cavo collegato alla Smart Port dello Switch.

Collegare il paraurti LED allo Switch inserendo il cavo del paraurti LED nella porta Smart sullo Switch.

Schema di due pezzi di Switch con cavi LED Bumper collegati alle rispettive porte Smart. A sinistra il cavo del paraurti LED è completamente collegato e c'è un segno di spunta verde, mentre a destra il cavo del paraurti LED è solo parzialmente collegato e c'è una X rossa.

Assicurarsi che il cavo del paraurti LED sia completamente inserito nella porta Smart sullo Switch. Un "clic" garantirà che il cavo sia inserito completamente nella Smart Port.

Schema di un interruttore con un cavo paraurti a LED e un cavo batteria collegati alle rispettive porte.

Per controllare il LED Bumper con l'interruttore, assicurarsi che LED Bumper e Batteria siano collegati all'interruttore.

Ci sono tre impostazioni sull'interruttore quando è collegato al paraurti LED

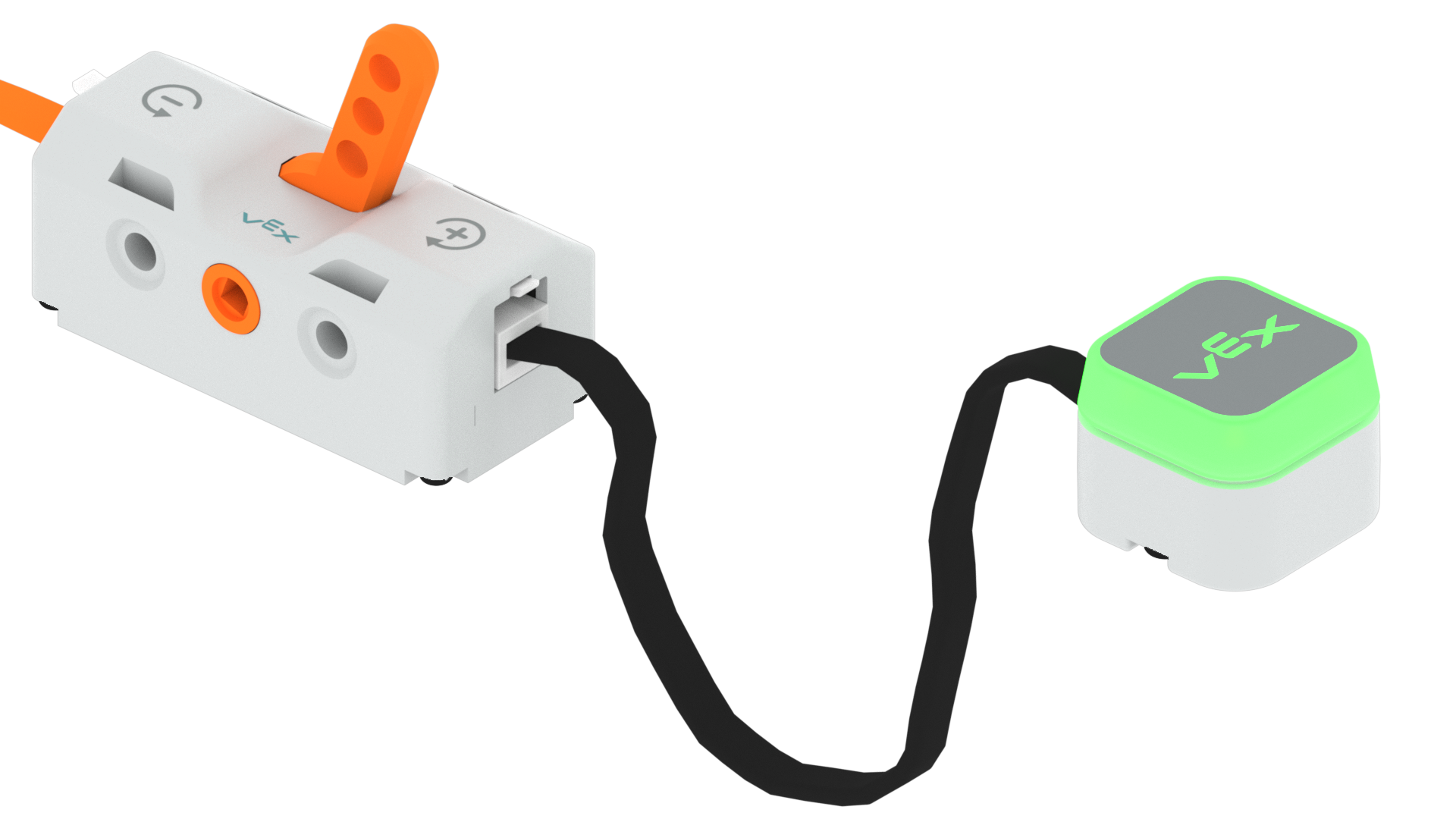

Interruttore con la leva girata in avanti, contrassegnata dal segno più. Il LED Bumper collegato si illumina di verde.

'+': imposta il colore del paraurti LED su verde.

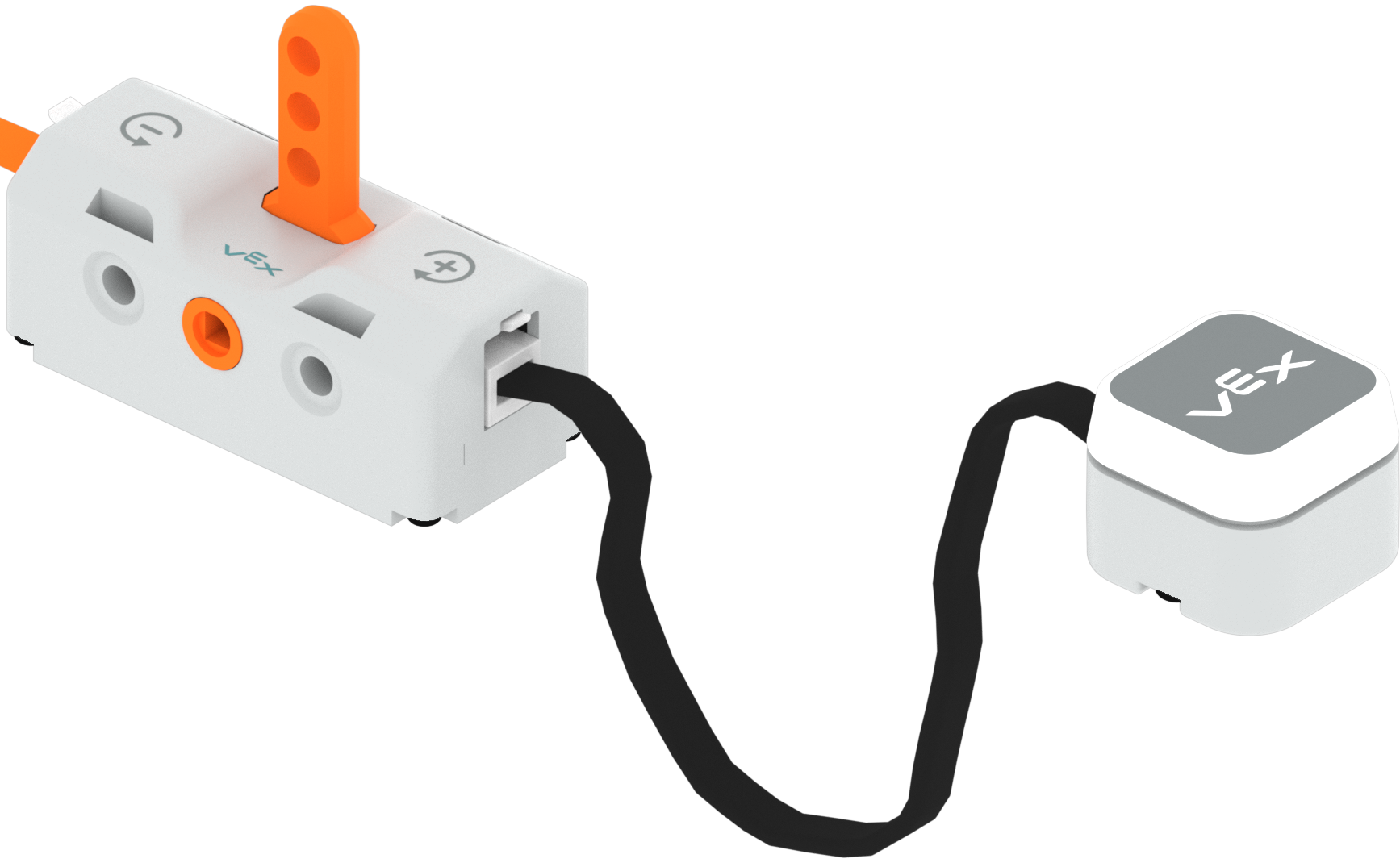

Interruttore con la leva girata in posizione neutra e rivolta verso l'alto. Il paraurti LED collegato è spento.

Neutro: spegne il paraurti LED.

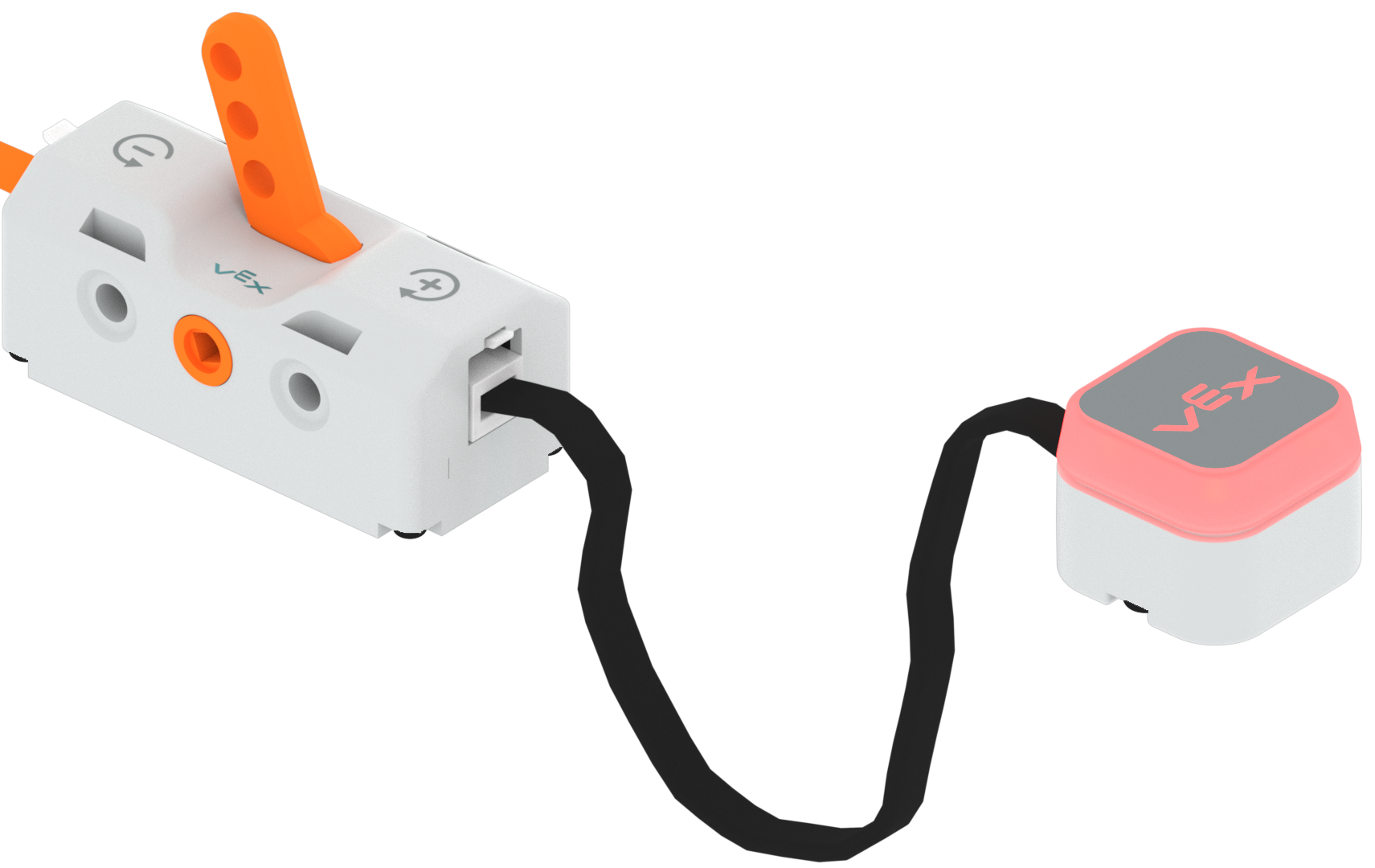

Interruttore con la leva girata sulla posizione di retromarcia, contrassegnata dal segno meno. Il paraurti LED collegato si illumina di rosso.

'-': imposta il colore del paraurti LED su rosso.
