Quando si lavora con VEXcode V5 su un dispositivo (iPad/tablet Android/tablet Amazon Fire), è importante capire come connettere il dispositivo al VEX V5 Robot Brain per scaricare ed eseguire progetti.

Come collegare il cervello del robot V5 a un dispositivo

Immagine della batteria della radio VEX V5 Brain che mostra il collegamento della batteria e le specifiche per il sistema robotico V5, illustrando come collegare la batteria al V5 Brain.

Assicurarsi che il cervello del robot V5 sia collegato alla batteria V5 e alla radio V5.

Illustrazione del pulsante di accensione del V5 Brain, che mostra la posizione e il design del pulsante di accensione sul V5 Brain, utilizzato per la connessione al sistema V5.

Accendi il V5 Robot Brain premendo il pulsante di accensione.

Interfaccia delle impostazioni per la connessione al V5 Brain, che visualizza opzioni e configurazioni in base alle preferenze dell'utente in un layout chiaro.

Seleziona "Impostazioni" sullo schermo del cervello robot V5 per verificare il tipo di radio. Il tipo radio deve essere impostato su Bluetooth affinché la connessione abbia esito positivo.

Schema della connessione radio VEXnet al cervello VEX V5, che illustra le porte e la configurazione per una corretta integrazione nei progetti di robotica.

Si aprirà la finestra di dialogo Impostazioni. Cerca il tipo di radio nell'angolo in basso a sinistra. Se il tipo radio è impostato su VEXnet, passa a Bluetooth premendo l'area Tipo radio.

Pulsante etichettato 'OK' per confermare le modifiche nel processo di connessione del VEX V5 Brain, che illustra il passaggio finale della configurazione.

Verrà visualizzato un messaggio per confermare la modifica del tipo di radio. Selezionare 'Ok' per confermare la modifica.

Tipo di radio Bluetooth per il sistema robotico VEX V5, che illustra il design del dispositivo e le funzionalità di connessione per l'integrazione con V5 Brain.

Assicurati che il tipo di radio visualizzi che ora è connesso tramite Bluetooth.

Diagramma che mostra le impostazioni dei dati radio su un VEX V5 Brain, e che illustra come collegare il cervello a un modulo radio per la comunicazione.

Assicurati che i dati radio siano impostati su "On".

Screenshot dell'interfaccia delle impostazioni VEX V5 che mostra le opzioni per la connessione al Brain, tra cui le impostazioni di rete e le funzionalità di gestione del dispositivo.

Controlla l'icona di connessione. Una volta che il tipo di radio è impostato su Bluetooth e i dati radio sono attivi, l'icona di connessione visualizzerà "BD".

Finestra di dialogo Impostazioni per V5, che mostra le opzioni per la connessione al Brain, comprese le impostazioni di configurazione e gli indicatori dello stato della connessione.

Nota: Se il tipo di radio è impostato su VEXnet, l'icona di connessione visualizzerà "V."

Icona VEXcode V5, che rappresenta il software utilizzato per programmare i sistemi VEX Robotics V5, presente nella sezione "Connect to the Brain" della descrizione della categoria V5.

Avvia VEXcode V5 sul tuo dispositivo.

Immagine che mostra il processo di connessione al VEX V5 Brain, illustrando i componenti necessari e la configurazione per stabilire un collegamento tra il robot e l'unità cerebrale.

Quando avvii VEXcode V5, potresti ricevere un messaggio che chiede di verificare l'utilizzo del Bluetooth. Seleziona "OK".

Nota: se non ricevi una richiesta per consentire il Bluetooth, controlla le impostazioni Bluetooth sul tuo dispositivo per assicurarti che sia attivo.

Icona che rappresenta la connessione al VEX V5 Brain, che illustra il processo di collegamento dei dispositivi per la programmazione e il controllo.

Seleziona l'icona "Cervello" nella barra degli strumenti.

Diagramma che illustra come collegare il VEX V5 Brain a vari componenti, tra cui motori e sensori, con connessioni etichettate per una chiara comprensione nel contesto della robotica V5.

Apparirà un elenco dei cervelli robot V5 disponibili. Seleziona il nome del Brain a cui vuoi connetterti.

Diagramma che illustra come connettersi al VEX V5 Brain, con porte etichettate e connessioni per sensori e motori.

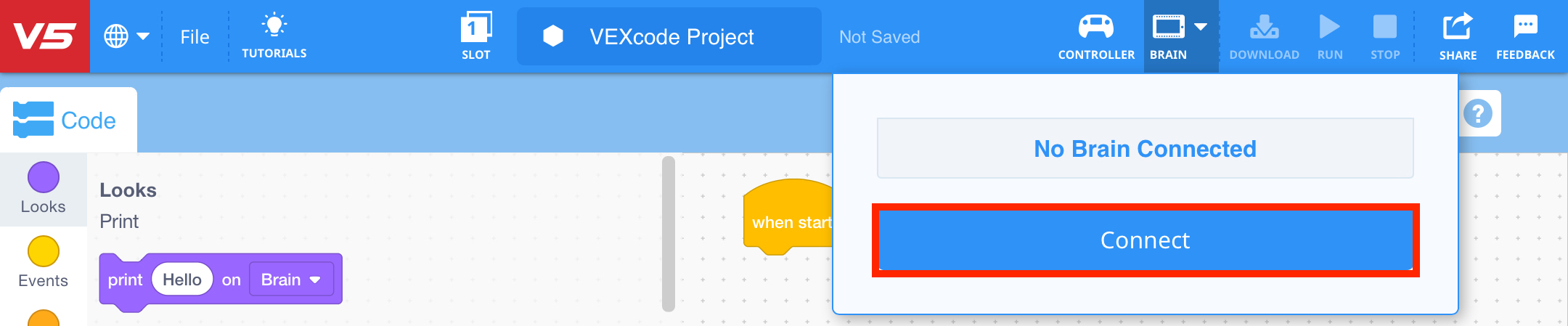

Una volta scelto un cervello, seleziona "Connetti".

Illustrazione che mostra come connettersi al cervello VEX V5, con porte e connessioni etichettate per vari componenti in una configurazione robotica.

Visualizza il codice di connessione radio che verrà visualizzato sullo schermo del cervello.

Schermata del codice di connessione radio di VEX V5, che mostra le opzioni di connessione e le impostazioni per la connessione al Brain, illustrando il processo di creazione di una connessione radio.

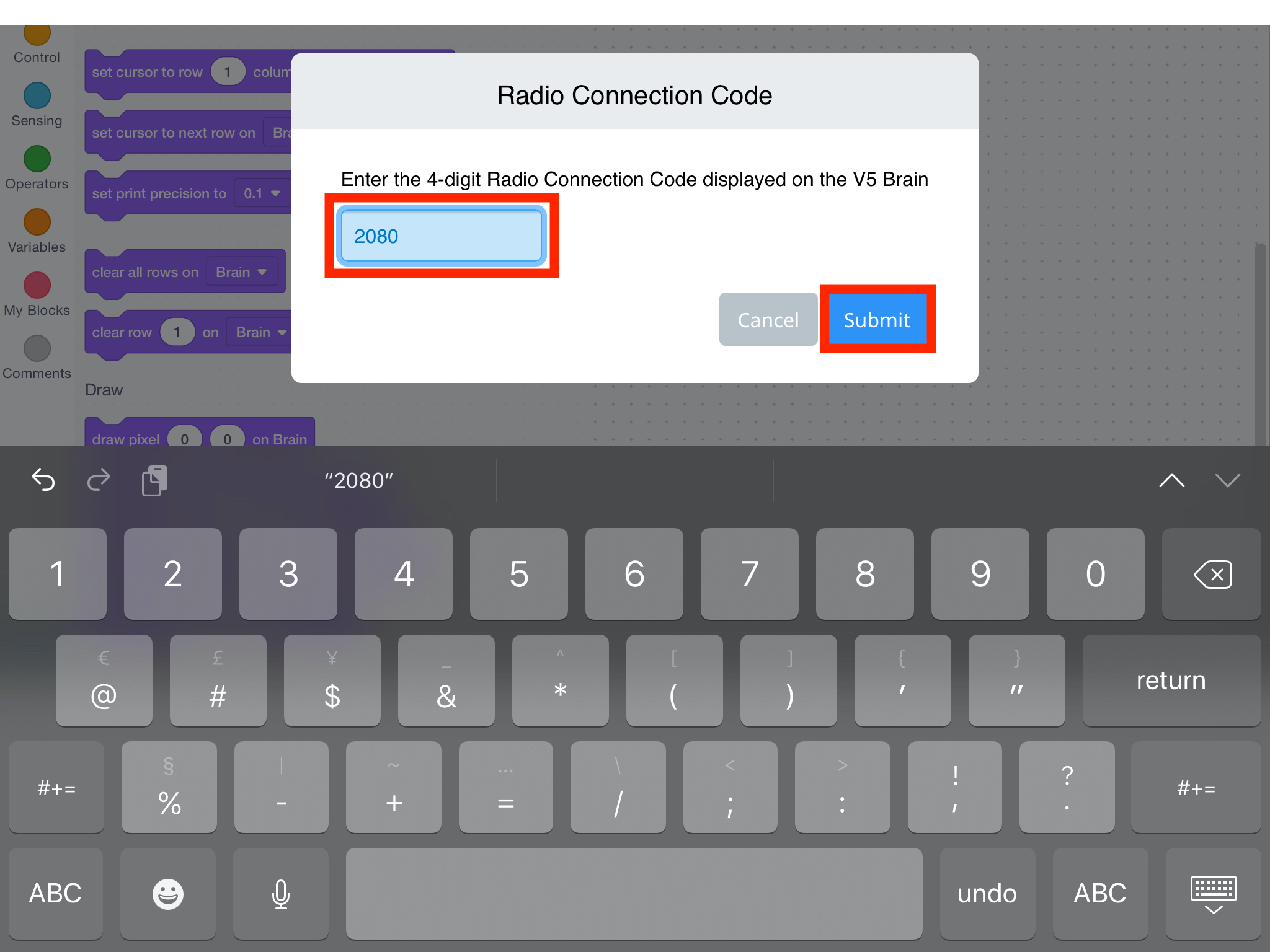

Inserisci il codice di connessione radio dallo schermo del cervello V5, quindi seleziona "Invia".

Immagine che mostra il processo di invio di un codice di connessione radio per i robot V5, illustrando i passaggi di connessione al componente cerebrale.

L'icona Brain diventerà arancione e verrà visualizzato il messaggio "Connessione a:" mentre Brain si connette.

Diagramma che illustra il processo di connessione al V5 Brain, con componenti e connessioni etichettati per chiarezza nel processo di configurazione.

Una volta connesso il Brain, l'icona diventerà verde.

Illustrazione del cervello di un robot verde, simbolo di connettività e funzionalità, correlato alla descrizione della categoria V5 e alla sezione sulla connessione al cervello.

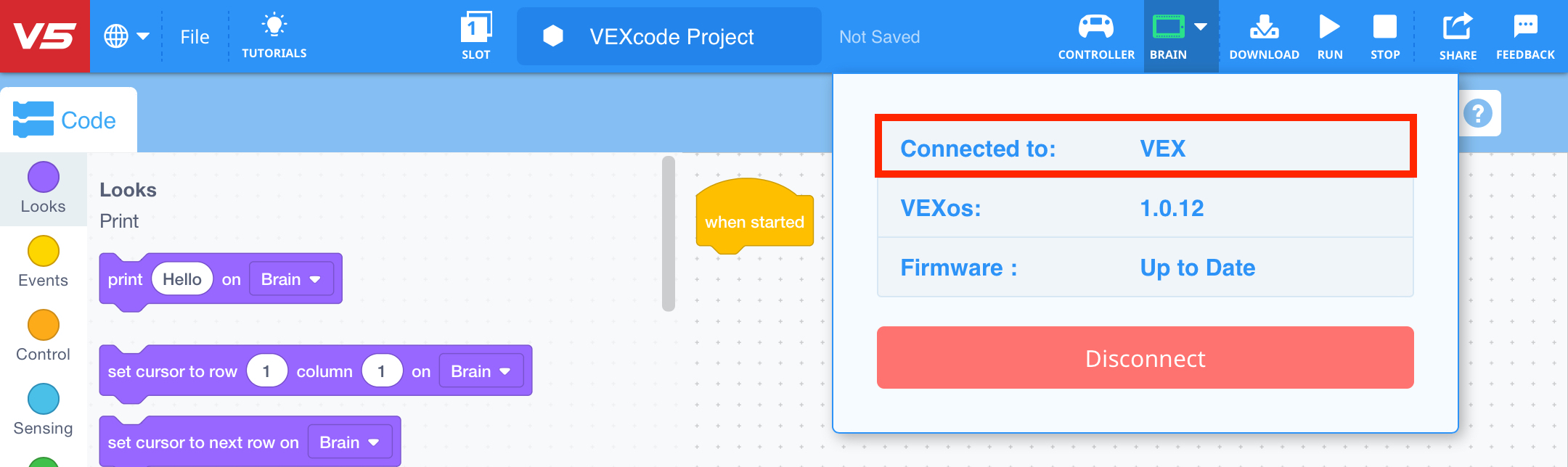

Il messaggio nella finestra indicherà "Connesso a:" ed elencherà il nome del V5 Brain collegato al dispositivo.

Diagramma che mostra come collegare i componenti VEX V5 al cervello, illustrando porte e connessioni per una corretta configurazione.

Nota: l'icona di connessione visualizzerà 'D' nell'angolo in alto a destra dello schermo di Brain quando V5 Robot Brain è collegato al dispositivo.

Diagramma che illustra il processo di connessione al Brain nel sistema V5, evidenziando i componenti chiave e le loro relazioni per una configurazione e un'integrazione efficaci.

Per disconnettersi da un cervello, seleziona "Disconnetti".

Nota: se hai seguito tutti i passaggi e la connessione continua a non funzionare, controlla le impostazioni Bluetooth sul tuo dispositivo per assicurarti che sia acceso.

Nota per le squadre in gara: Il sistema Field Control funziona solo con la radio VEXnet. Se la radio è stata cambiata in Bluetooth per scopi di programmazione, dovrà essere ripristinata prima di gareggiare sul campo.
