Utilizzo dell'interfaccia utente V5 Robot Brain

Cervello robot V5 - Interfaccia utente

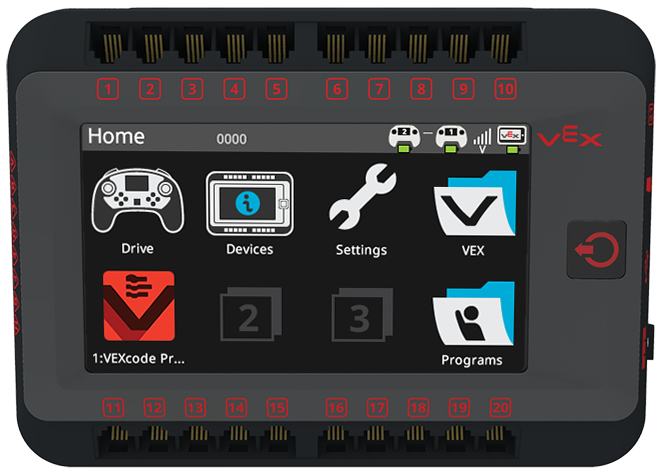

Le semplici interfacce utente touchscreen sono familiari a quasi tutti, rendendo la V5 più accessibile. Il cervello robotico V5 è dotato di un touch screen a colori da 4,25 pollici con 480 x 272 pixel.

cervello

Le funzionalità dell'interfaccia utente includono quanto segue:

  • Seleziona ed esegui uno degli 8 programmi utente
  • Esegui programmi VEX integrati
  • Accesso alle liste di cablaggio dei programmi
  • Accesso ai controlli del programma
  • Organizza partite di allenamento
  • Cambia lingua
  • Seleziona temi e retroilluminazione
  • Rotazione dello schermo e molto altro...

interfaccia utente

I programmatori possono anche utilizzare il touch screen con la possibilità di disegnare pixel, linee, rettangoli e cerchi, oltre al controllo del colore, della larghezza e del riempimento della linea. Sono incorporati caratteri multilingue di qualsiasi dimensione e di qualsiasi colore. I programmi utente attingono in modo rapido ed efficiente alla memoria interna con doppio buffer e l'FPGA gestisce l'aggiornamento dello schermo all'incredibile frequenza di 60 Hz.

La flessibilità può essere trovata in ogni aspetto del V5 Robot Brain:

  • Motori intelligenti
  • Sensori intelligenti
  • Sensori analogici
  • Sensori digitali
  • Espansione scheda microSD
  • Diagnostica di bordo
  • Elenchi di cablaggio dei dispositivi
  • Mappe del controller
  • Controllo automatico del cablaggio
  • Aggiornamenti automatici del firmware del dispositivo

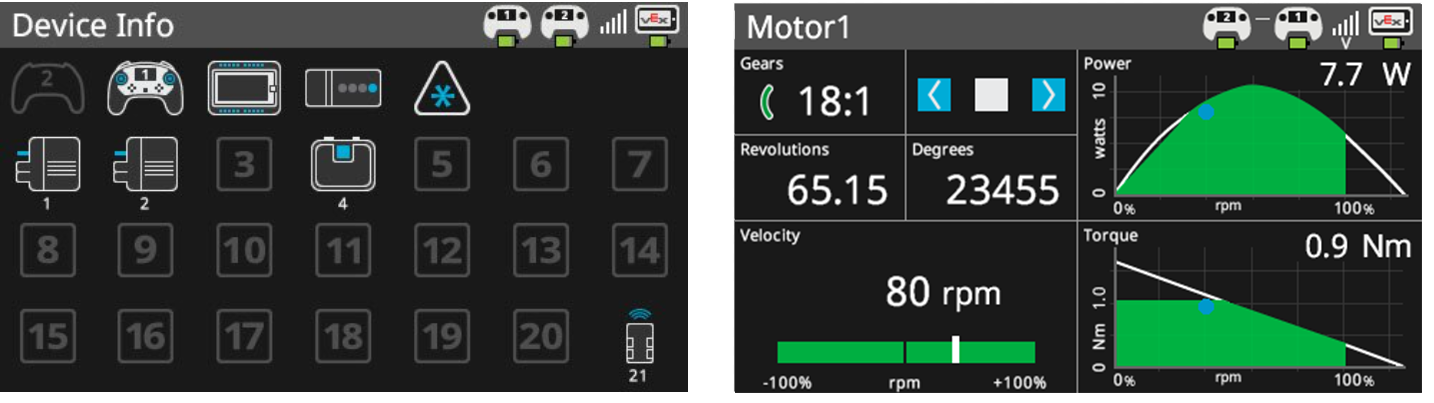

Informazioni sul dispositivo e motore

I dashboard sono uno dei progressi più importanti della V5. È presente un dashboard integrato per ogni sensore e dispositivo collegato, dagli interruttori e potenziometri fino ai motori e alla batteria. I dashboard forniscono un'incredibile capacità di insegnamento e diagnostica, consentendoti di vedere in tempo reale cosa sta effettivamente facendo il sensore e come appaiono i dati per quell'azione.
